Mitsubishi Canter 6 (1993-2002) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Canter z lat: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

Mitsubishi Canter to seria lekkich i średnich ciężarówek produkowanych przez japońską firmę Mitsubishi Motors. Wersja Mitsubishi Canter z lat 1993-2002 stanowiła trzecią generację tego modelu.

Trzecia generacja Mitsubishi Canter została wprowadzona na rynek w 1993 roku i była produkowana aż do 2002 roku. Model ten charakteryzował się solidną konstrukcją i niezawodnością, co przyczyniło się do jego popularności na wielu rynkach na całym świecie.

Mitsubishi Canter 1993-2002 był dostępny w różnych konfiguracjach nadwozia, takich jak furgon, platforma, wywrotka i wiele innych opcji, które mogły być dostosowane do różnych zastosowań handlowych. Był to wszechstronny pojazd, który znalazł zastosowanie w różnych branżach, od logistyki po budownictwo.

W zależności od regionu, Mitsubishi Canter był dostępny z różnymi jednostkami napędowymi, w tym zarówno benzynowymi, jak i wysokoprężnymi silnikami. Możliwe było również wybór różnych mocy i pojemności, aby dostosować pojazd do potrzeb klienta.

Mitsubishi Canter 1993-2002 wyróżniał się również komfortowym wnętrzem i dobrze zaprojektowaną kabiną kierowcy, co przyczyniało się do poprawy warunków pracy dla kierowców na długich trasach.

Zobacz także:  Mitsubishi Galant IX (2004-2012) - schematy bezpieczników i przekaźników

Ponadto, Mitsubishi Canter zdobył uznanie za swoją niezawodność, wytrzymałość i relatywnie niskie koszty eksploatacji, co przyczyniło się do jego popularności wśród przedsiębiorców i firm transportowych.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

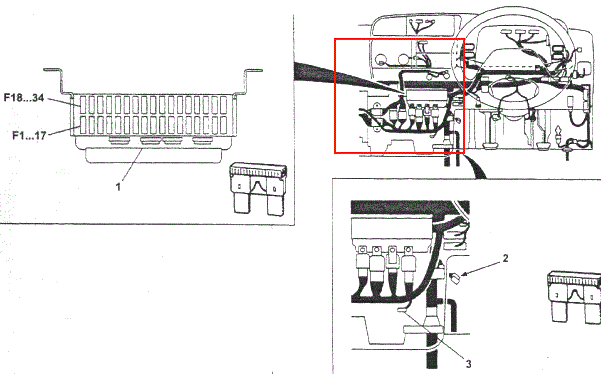

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpiecznikowa

Znajduje się za osłoną ochronną w panelu środkowym.

Mitsubishi Canter 6 (1993-2002) - schematy bezpieczników i przekaźników

Opis

F1 10/15A Lewy reflektor
F2 10/15A Prawy reflektor
F3 10 / 15A Światła stopu, klakson, jednostka sterująca zwalniacza (kody resetowania)
F4 10/15A Kierunkowskazy
F5 5A E/dv odcięcie paliwa
Reklama
F6 10A Oświetlenie wnętrza
F7 10A Wyposażenie opcjonalne
F8 25/30A Windy szklane, zamek centralny
F9 Zawieszenie pneumatyczne 25A
F10 15A Jednostka sterująca automatycznej skrzyni biegów (kody wycierania)
F11 25A Wspomaganie kierownicy
F12 25A System EZGO
F13 Zapalniczka 15A
F14 10A Magnetofon radiowy
F15 10A Wyposażenie opcjonalne
F 16 10A Napęd lusterek
F17 5/10A Przekaźnik odcięcia paliwa (24V)
F18 Rozrusznik 10/30A
F19 10A Światła cofania, jednostka sterująca recyrkulacją spalin (kody resetowania) (4D33, 35)
F20 10A Zestaw wskaźników
F21 10A Wycieraczka przedniej szyby
F22 10A Wyposażenie opcjonalne
F23 Automatyczna skrzynia biegów 10A, system EZGO
F24 Automatyczna skrzynia biegów 10A
F25 10A System recyrkulacji spalin
Reklama
F26 Opóźniacz 10A
F27 Hamulec wydechowy 10A
F29 10А ABS
F30 10A Klimatyzator automatyczny
F32 Klimatyzator 10A
F33 25/30A Wentylator nagrzewnicy
F34 Wymiary 15A
Zobacz także:  Mitsubishi Space Wagon (1997-2003) - schematy bezpieczników i przekaźników

Osobno w dolnej części mogą znajdować się: 2 – bezpiecznik ASR (10 A), 3 – bezpiecznik amperomierza (1 A)

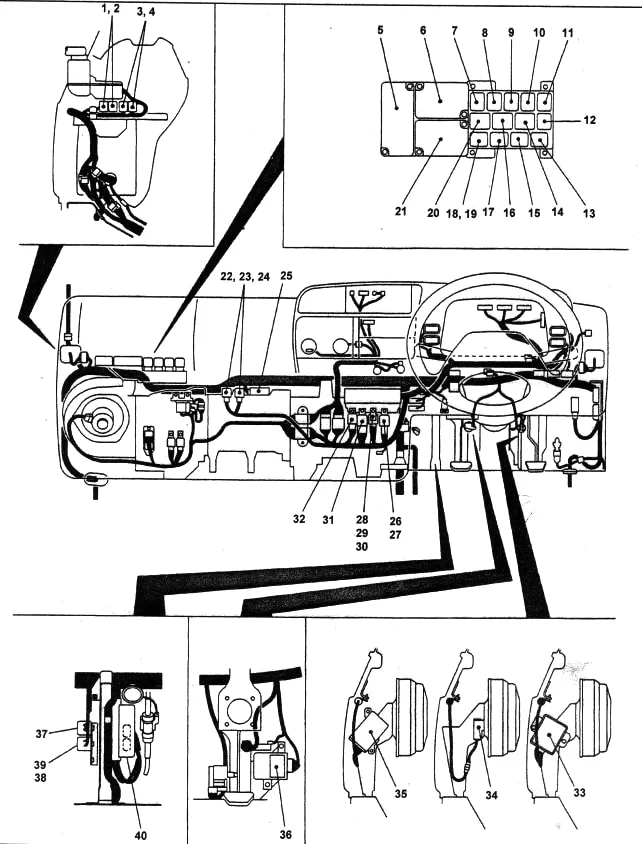

Skrzynka przekaźnikowa

Zainstalowany w panelu naprzeciwko siedzenia pasażera.

Mitsubishi Canter 6 (1993-2002) - schematy bezpieczników i przekaźników

Opis

  1. przekaźnik napędu lusterka (złożenie)
  2. przekaźnik napędu lusterek (pozycja robocza)
  3. przekaźnik centralnego zamka (blokada)
  4. przekaźnik centralnego zamka (odblokowanie)
  5. Jednostka MU-TIC lub MULAC
  6. przekaźnik przerywacza kierunkowskazów (i przekaźnik kierunkowskazów – modyfikacje)
  7. przekaźnik sygnału stołu (modele z hamulcem wydechowym)
  8. przekaźnik termostatu (FE, FF, FG)
  9. przekaźnik wielkości
  10. przekaźnik świateł drogowych
  11. przekaźnik świateł mijania
  12. przekaźnik wentylatora nagrzewnicy
  13. przekaźnik brzęczyka przystawki odbioru mocy
  14. przekaźnik wycieraczek o niskiej prędkości
  15. przekaźnik hamulca postojowego
  16. szybki przekaźnik wycieraczek
  17. przekaźnik hamulca górskiego (ABS / ASR)
  18. przekaźnik hamulca górskiego (ABS)
  19. przekaźnik systemu intensywnego rozgrzewania silnika (FB, FD)
  20. przekaźnik wskaźnika niskiego poziomu oleju silnikowego
  21. Blok LAC
  22. przekaźnik sprężarki (FF)
  23. przekaźnik sprężarki (FF)
  24. przekaźnik główny zawieszenia pneumatycznego
  25. jednostka sterująca zwalniacza
  26. przekaźnik zmiany biegów skrzyni rozdzielczej (FG38)
  27. czujnik światła hamowania (NIESTANDARDOWY)
  28. przekaźnik chłodnicy płynu automatycznej skrzyni biegów (FE)
  29. przekaźnik chłodnicy płynu automatycznej skrzyni biegów (FB)
  30. Przekaźnik klaksonu EZGO
  31. przekaźnik odcinający paliwo
  32. Przekaźnik włączania trybu 4WD
  33. Jednostka sterująca PPS (FE, FF); jednostka sterująca napędem lusterek
  34. centralka zamka na klucz (modele z automatyczną skrzynią biegów)
  35. jednostka sterująca skrzyni rozdzielczej (FG38)
  36. sterownik blokady mechanizmu różnicowego (FG38)
  37. , 38, 39 – przekaźnik sprzęgła przystawki odbioru mocy. 40 – jednostka sterująca automatycznej skrzyni biegów.
Zobacz także:  Mitsubishi Xpander (2021-2023) - schematy bezpieczników i przekaźników

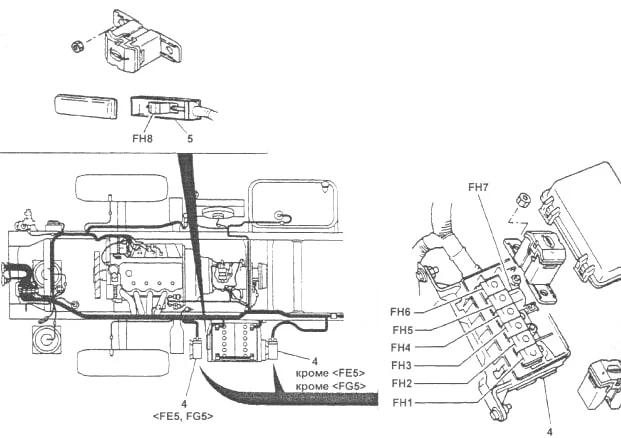

Skrzynka w pobliżu akumulatora

Dodatkowa skrzynka bezpieczników i przekaźników znajduje się na zewnątrz pojazdu obok akumulatora.

Mitsubishi Canter 6 (1993-2002) - schematy bezpieczników i przekaźników

Opis

FH1 50A Bezpieczniki F1 … 4
FH2 50A Bezpieczniki F5 … 12
FH3 30А ABS
FH4 30A ABS
FH5 50A Wyjście „B” stacyjki
FH6 Bezpieczniki F31 … 34
FH7 Generator 100A
FH8 80A Drugi generator;

50A Retarder.
Reklama

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.
