Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

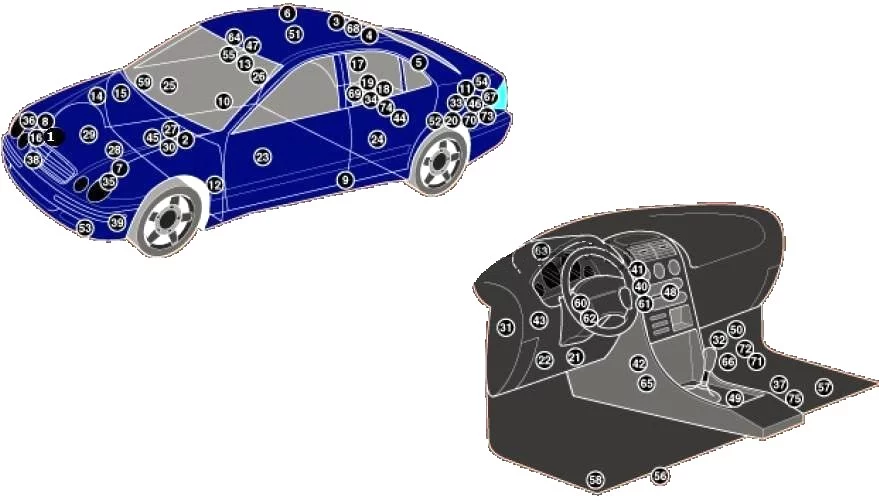

Układ

Mercedes-Benz Klasa E W211 (2003-2009) - schematy bezpieczników i przekaźników

Opis

1 Elektroniczna jednostka sterująca ABS —> 31.05.06
2 Sterownik elektroniczny ABS – 01.06.06^
3 Wzmacniacz antenowy – system audio/nawigacyjny
4 Wzmacniacz antenowy 1 (tuner telewizyjny) – tylna szyba
5 Wzmacniacz antenowy 2 (tuner TV) – Lewy słupek C (sedan) – Lewy słupek tylnej klapy (kombi)
6 Wzmacniacz antenowy 3 (tuner telewizyjny) – prawy słupek C (limuzyna) – prawy słupek C (kombi)
7 Czujnik zderzenia, lewy – za reflektorem
8 Czujnik zderzenia, prawy – za reflektorem
9 Zespół czujnika zderzenia bocznego LH – słupek B
10 Zespół czujnika zderzenia bocznego, prawy – słupek B
11 Centralka antykradzieżowa – bagażnik po lewej stronie (zintegrowana z centralką wielofunkcyjną 2)
12 Sygnał dźwiękowy przeciwkradzieżowy – Za wykończeniem nadkola
13 Czujnik nasłonecznienia – górna środkowa szyba przednia
14 Dodatkowa bateria -> 31.05.06, jeśli jest dostępna
15 Dodatkowa bateria -> 31.05.06, jeśli jest dostępna
16 Dodatkowa jednostka sterująca nagrzewnicą
17 Odbiornik zdalnego sterowania nagrzewnicy dodatkowej – prawa strona bagażnika
18 Akumulator – pod podłogą bagażnika
19 Jednostka sterująca akumulatora – bagażnik, pod podłogą
20 Sterownik napędu otwierania/zamykania pokrywy bagażnika
21 Magistrala danych CAN, jednostka sterująca bramą
22 Złącze diagnostyczne (DLC)
23 Sterownik elektryczny lewych przednich drzwi
24 Sterownik elektryczny lewych tylnych drzwi
25 Sterownik elektryczny drzwi przednich prawych
26 Sterownik elektryczny drzwi tylnych prawych
27 Elektroniczna jednostka sterująca silnika – Diesel/112/113
28 Elektroniczna jednostka sterująca silnika – 271
29 Elektroniczna jednostka sterująca silnika – 272/273
30 Skrzynka bezpieczników/przekaźników, komora silnika
31 Deska rozdzielcza skrzynki bezpieczników/przekaźników
32 Skrzynka bezpieczników/przekaźników, wnęka na nogi
33 Skrzynka bezpieczników/przekaźników, przedział bagażowy
34 Wnęka na koło zapasowe skrzynki bezpieczników/przekaźników
35 Sterownik reflektorów, lewy (modele z reflektorami ksenonowymi)
36 Sterownik reflektorów, prawy (modele z reflektorami ksenonowymi)
37 Sterownik zasięgu świateł – pod prawym przednim siedzeniem, pod dywanikiem (modele z reflektorami ksenonowymi)
38 Klakson 1 – Za kratką
39 Sygnał dźwiękowy 2 – za przednim zderzakiem
40 Jednostka sterująca blokady zapłonu
41 Elektroniczna jednostka sterująca immobilizera (w połączeniu z jednostką sterującą blokady zapłonu)
42 Sterownik systemu dostępu bezkluczykowego – za popielniczką
43 Sterownik oświetlenia – za włącznikiem reflektorów
44 Jednostka sterująca ładowaniem bagażnika (kombi) – do pustych bagażników
45 Wielofunkcyjny moduł sterujący 1 – podłączony do skrzynki bezpieczników/przekaźników komory silnika – Funkcje: kontrola ciśnienia klimatyzacji, poziom płynu hamulcowego, poziom płynu chłodzącego, światła przednie, spryskiwacze reflektorów, klaksony, światła wewnętrzne, temperatura zewnętrzna, wycieraczki przedniej szyby
46 Wielofunkcyjna jednostka sterująca 2 podłączona do skrzynki bezpieczników/przekaźników, bagażnika – Funkcje: system antywłamaniowy, otwieranie tylnej klapy/pokrywy bagażnika, centralny zamek, poziom paliwa, pompa paliwa, alarm, odmgławiacz tylnej szyby, kierunkowskazy, tylne oświetlenie
47 Sterownik wielofunkcyjny 3 – w sterowniku wielofunkcyjnym (konsola sufitowa) – funkcje: Czujniki zmiany głośności (system antykradzieżowy), czujnik nasłonecznienia, lampki wewnętrzne, czujnik deszczu
48 Centralka wielofunkcyjna 4-w centralce przełącznika wielofunkcyjnego (deska rozdzielcza) – funkcje: centralka klimatyzacji, centralny zamek, alarm, wycieraczka tylnej szyby
49 Wielofunkcyjna jednostka sterująca 5-calowa wielofunkcyjna jednostka sterująca przełącznikami (konsola środkowa) – funkcje: włącznik ogrzewania postojowego, system parkowania, aktywny system zawieszenia, włącznik tylnej klapy/pokrywy bagażnika
50 Wielofunkcyjna jednostka sterująca 6 – przestrzeń na nogi, dywanik pod podłogą – funkcje: silnik pompy płynu chłodzącego, światła przeciwmgielne, ogrzewanie siedzeń, światła cofania, wybierak biegów
51 Sterownik wielofunkcyjny 7 – w tylnej lampie oświetlenia wnętrza (z przeźroczystym dachem) – funkcje: Oświetlenie wnętrza
52 Jednostka sterująca systemu nawigacji
53 Czujnik temperatury otoczenia
54 Jednostka sterująca systemu parkowania – bagażnik po lewej stronie
55 Czujnik deszczu – górna środkowa szyba przednia
56 Sterownik fotela elektrycznego, przedni lewy – pod siedzeniem
57 Sterownik fotela elektrycznego, przedni prawy – pod siedzeniem
58 Przekaźnik zagłówka (01.06.05^)
59 Jednostka sterująca baterią słoneczną – za zestawem wskaźników
60 Sterownik elektryczny kolumny kierownicy – ​​za kierownicą
61 Sterownik blokady kolumny kierownicy – ​​wbudowany w sterownik blokady zapłonu
62 Czujnik położenia kierownicy – ​​w sterowniku wyposażenia elektrycznego kolumny kierownicy
63 Sterownik podgrzewanej kierownicy – ​​obok zestawu wskaźników (^05/05)
64 Elektryczna jednostka sterująca szyberdachu -w jednostce sterującej przełącznikiem wielofunkcyjnym (konsola sufitowa)
65 Elektroniczna jednostka sterująca SRS
66 Sterownik aktywnego zawieszenia – miejsce na nogi, dywanik pod podłogą
67 Moduł sterujący otwierania/zamykania tylnych drzwi – lewa strona bagażnika
68 antena telefoniczna
69 Jednostka sterująca interfejsu telefonicznego – pod panelem, w tylnej części bagażnika
70 Moduł sterowania elektrycznego przyczepy – przedział bagażowy LH
71 Elektroniczna jednostka sterująca skrzynią biegów (sekwencyjna ręczna skrzynia biegów) — przestrzeń na nogi, dywanik pod podłogą
72 Elektroniczny moduł sterowania skrzynią biegów — przestrzeń na nogi, dywanik pod podłogą
73 Sterownik monitorowania ciśnienia w oponach – bagażnik po lewej stronie
74 Jednostka systemu aktywacji głosem – pod panelem, w tylnej części bagażnika
75 Czujnik ruchu bocznego
Zobacz także:  Mercedes-Benz GLC X253 i C253 (2015-2019) - schematy bezpieczników i przekaźników

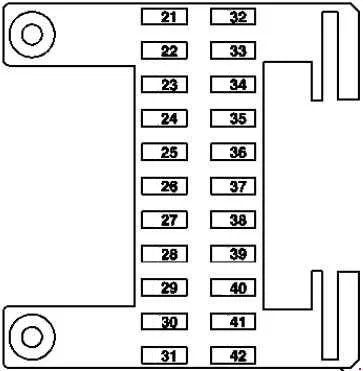

Skrzynka bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników znajduje się na desce rozdzielczej po stronie kierowcy, za osłoną.

Mercedes-Benz Klasa E W211 (2003-2009) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
Zasilanie: tylna skrzynka bezpieczników 150
21 Sterownik prawych tylnych drzwi 25/30
22 Sterownik prawych przednich drzwi 25/30
23 Sterownik regulacji przedniego siedzenia pasażera z pamięcią 30
24 Tuleja złącza Circuit 30, Keyless Go 25
25 Nagrzewnica stacjonarna 25
25 Dodatkowo zabezpieczone za pomocą bezpiecznika wieloprzełącznikowego dla nagrzewnicy stacjonarnej: Odbiornik zdalnego sterowania nagrzewnicy stacjonarnej 5
26 Zmieniarka CD 7,5
27 Przekaźnik zacisku 15 (stan na 2007 r.) 5
28 Jednostka operacyjna, wyświetlająca i sterująca radia COMAND 5
28 Panel sterowania radiem i jednostka nawigacyjna
COMAND jednostka obsługowa, wyświetlająca i sterująca
15
29 Moduł kolumny kierownicy
EIS [EZS] jednostka sterująca
7,5
29 do 2006: Jednostka sterująca przetwornicą DC/DC 15
30 Złącze łącza danych 7,5
31 Jednostka sterująca górnego panelu sterowania
Przekaźnik odcinający dla obciążeń przerywanych (2006-2007)
5
31 do 2006 r: Jednostka sterująca SAM po stronie kierowcy z modułem bezpiecznika i przekaźnika 7,5
32 Sterownik lewych tylnych drzwi 30
33 Sterownik lewych przednich drzwi 30
34 Jednostka sterująca regulacją przedniego siedzenia po stronie kierowcy, z pamięcią 30
35 Jednostka sterująca WSS (Weight Sensing System) (stan na 2007 r.; USA) 5
36 Podgrzewane siedzenia i jednostka sterująca wentylacją siedzeń 25
37 AIRmatic z jednostką sterującą ADS 15
38 Przekaźnik zagłówków NECK-PRO 7,5
39 Jednostka sterująca dolnego panelu sterowania 5
40 Podgrzewane siedzenia i jednostka sterująca wentylacją siedzeń 10
40 do 2006 r.: Jednostka sterująca górnego panelu sterowania 5
41 Centralna jednostka sterująca bramą 5
42 Przekaźnik odcinający dla obciążeń przerywanych (do 2006 r.)
Jednostka sterująca ME-SFI [ME]
Dotyczy silników 629, 642, 646 EVO:

Zacisk 87 przekaźnik, silnik
Jednostka sterująca SAM po stronie kierowcy z bezpiecznikiem i modułem przekaźnikowym (silnik 271, 272, 628, 629, 642, 646, 647, 648)
Sterownik CNG (silnik 271)

7,5

Skrzynka bezpieczników przedziału bagażowego

Znajduje się po lewej stronie bagażnika, za osłoną.

Mercedes-Benz Klasa E W211 (2003-2009) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Przełącznik częściowo elektrycznej regulacji fotela pasażera
z przodu;

Jednostka sterująca regulacją przedniego fotela po stronie kierowcy, z pamięcią

30
2 Przełącznik częściowo elektrycznej regulacji fotela kierowcy;

Sterownik regulacji przedniego fotela po stronie pasażera z pamięcią

30
3 Jednostka sterująca monitora ciśnienia w oponach;

Jednostka sterująca PARKTRONIC;

Zespolony tuner telewizyjny (analogowy/cyfrowy);
Procesor nawigacji

7,5
4 Z wyjątkiem silnika 113.990 (E55 AMG), 156.983 (E 63 AMG):Pompa paliwa 15/20
4 Silnik 113.990 (E55 AMG): Pompa obiegowa chłodnicy powietrza doładowującego 15
5
6 Jednostka sterująca bramką audio 40
7 Sterownik tylnych drzwi 15
8 Moduł wzmacniacza anteny lewej
ATA [EDW] czujnik nachylenia

Syrena alarmowa

7,5
9 Jednostka sterująca panelu sterowania napowietrznego 25
10 Uchylona tylna szyba 40
11 Sterownik tylnych drzwi 20
12 Skrzynka przyłączeniowa przestrzeni ładunkowej 15
13 Gniazdo wewnętrzne 15
14
15 Klapka wlewu paliwa Silnik CL [ZV]. 10
16 Jednostka sterująca ogrzewaniem i wentylacją siedzenia 20
17 Jednostka sterująca zespołu przyczepy 20
18 Jednostka sterująca zespołu przyczepy 20
19 Pompa pneumatyczna z wielokonturowym siedziskiem 20
20 Przekaźnik rolety tylnej szyby 7,5
Przekaźnik
A Przekaźnik pompy paliwa (z wyjątkiem silnika 113.990 (E55 AMG), 156.983 (E 63 AMG))
Silnik 113.990 (E55 AMG): Przekaźnik pompy obiegowej chłodnicy powietrza doładowującego
B Przekaźnik 2, zacisk 15R
C Zapasowy przekaźnik 2
D Przekaźnik tylnej wycieraczki
E Podgrzewany przekaźnik tylnej szyby
F Przekaźnik 1, zacisk 15R
G Przekaźnik zmiany polaryzacji korka wlewu paliwa 1
H Przekaźnik zmiany polaryzacji korka wlewu paliwa 2

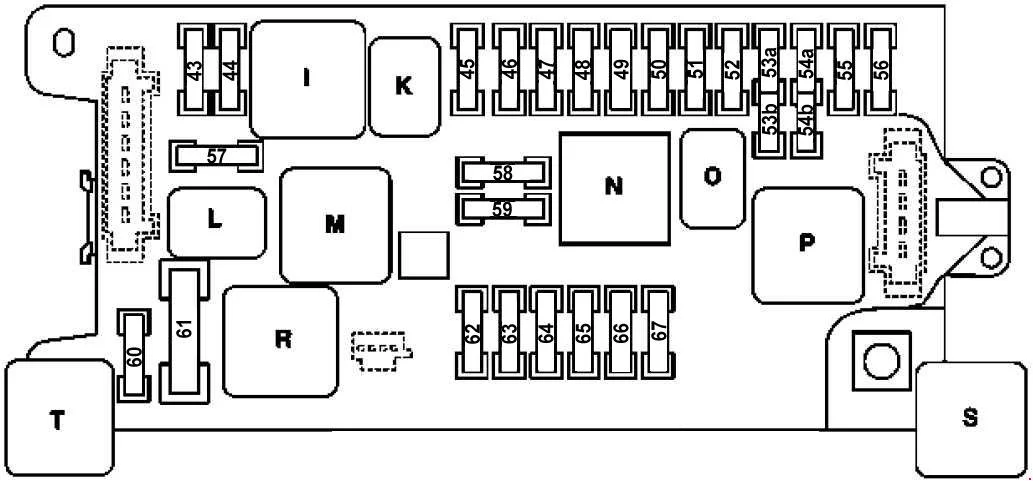

Skrzynka bezpieczników komory silnika

Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie), pod osłoną.

Mercedes-Benz Klasa E W211 (2003-2009) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
43 Dotyczy silników 112, 113, 156, 271, 272, 273:ME-SFI [ME] jednostka sterująca
Dotyczy silników 271, 272, 273:ME jednostka sterująca
dotyczy silników 628, 629, 642, 646, 647, 648:Jednostka sterująca CDIJednostka sterująca SAM po stronie kierowcy z modułem bezpiecznika i przekaźnika.
15
44 Dotyczy silników 646, 647, 648: Jednostka sterująca CDI
Dotyczy silników 271, 272, 273: Jednostka sterująca ME-SFI [ME]
Dotyczy silnika 271 (napęd biwalentny na gaz ziemny):
Cyl. 1-4 zawór wtrysku gazu
15
45 AIRmatic z jednostką sterującą ADS Jednostka sterująca
elektronicznego modułu dźwigni zmiany biegów (automatyczna pięciobiegowa skrzynia biegów (NAG))
Jednostka sterująca systemu kontroli poziomu tylnej osi
Przełącznik rozpoznawania biegów (automatyczna skrzynia biegów Sequentronic (SEQ))
7,5
46 Jednostka sterująca ETC [EGS] (automatyczna 5-biegowa skrzynia biegów (NAG))
Elektryczna jednostka sterująca VGS (automatyczna 7-biegowa skrzynia biegów)
Jednostka sterująca automatycznej ręcznej skrzyni biegów (automatyczna ręczna skrzynia biegów Sequentronic (SEQ))
7,5
47 Jednostka sterująca ESP, SPS [PML] i BAS 5
48 Jednostka sterująca systemami bezpieczeństwa
Lewy przedni zwijacz z napinaczem awaryjnym (od 2007 r.)
Prawy przedni zwijacz z napinaczem awaryjnym (od 2007 r.)
7,5
49 Sterownik systemów bezpieczeństwa;

Zajętość przedniego fotela pasażera i czujnik rozpoznawania fotelika dziecięcego;
Przekaźnik zagłówków NECK-PRO

7,5
50 Przenośny punkt separacji
CTEL Punkt separacji zasilania VICS
Jednostka sterująca systemem alarmowym
5
51 Zapasowy 5
52 Przełącznik świateł zewnętrznych;

Zestaw wskaźników;
Oświetlenie schowka na rękawiczki z przełącznikiem;
AAC ze zintegrowanym sterowaniem dodatkowy silnik wentylatora (od 2007 r.);
Zespół reflektorów bi-ksenonowych:

Jednostka sterująca regulacją zasięgu reflektorów

7,5
53a Zapasowy 15
53b Przekaźnik klaksonu 15
54a Podświetlana zapalniczka do cygar 15
54b Podświetlana zapalniczka do cygar 15
55 Słuchawka telefoniczna (do 2007 r.)
Złącze modułu Bluetooth (do 2007 r.)
Przenośny punkt separacji CTEL
Jednostka sterująca systemem powiadamiania ratunkowego (stan na 2007 r.)
7,5
56 Silnik wycieraczek 40
57 Obowiązuje dla silników 628, 646, 647, 648: jednostka sterująca CDI
Obowiązuje dla silników 271, 272, 273: jednostka sterująca
ME-SFI [ME]
Zawór sterujący opróżnianiem PremAir Sensor
Wersja USA: Zawór odcinający pochłaniacza węgla aktywnego
25
58 Dotyczy silników 112, 113, 156:
Cylinder 1-8 cewka zapłonowa
15
59 Przekaźnik rozrusznika 15/20
60 Wentylator chłodnicy oleju (E55 AMG, E63 AMG) 10
61 Elektryczna pompa powietrza 40
62 Przekaźnik sterujący pompy SEQ (automatyczna ręczna skrzynia biegów Sequentronic (SEQ)) 30
63 Jednostka sterująca automatycznej manualnej skrzyni biegów (automatyczna manualna skrzynia biegów Sequentronic (SEQ))

Dotyczy silników 112, 113:
Przekaźnik obwodu 87, jednostka sterująca silnika
ME-SFI [ME]

15
64 Przełącznik świateł zewnętrznych

Zestaw wskaźników
Jednostka sterująca i sterująca AAC [KLA]

Jednostka sterująca i sterująca Comfort AAC [KLA]
Moduł kolumny kierownicy (do 2007 r.)

7,5
65 Jednostka sterująca IS [EZS]
Elektryczna jednostka sterująca blokady kierownicy
20
66 Prawy zespół lampy przedniej

Lewy zespół lampy przedniej
HRA [LWR]

Pokrętło zmiany biegów (stan na 2007 r.)
Zespół reflektora bi-ksenonowego: moduł zasilania HRA

7,5
67 Przełącznik świateł stopu 5
Przekaźnik
I Zacisk 87 przekaźnika, silnik
k Zacisk 87 przekaźnika, obudowa
Ł Przekaźnik rozrusznika
M Przekaźnik sterujący pompą SEQ
N Zacisk 15 przekaźnik
O Przekaźnik klaksonu
P Zacisk 15R przekaźnika
R Przekaźnik pompy powietrza (z wyjątkiem silnika 113.990 (E55 AMG), 156.983 (E63 AMG))
Wentylator chłodnicy oleju (tylko silnik 113.990 (E55 AMG), 156.983 (E63 AMG))
S Przekaźnik Airmatic

Przednia skrzynka bezpieczników

Skrzynka bezpieczników znajduje się we wnęce na nogi pasażera z przodu. Aby uzyskać dostęp, należy zdjąć obudowę i pokrywę ochronną.

Przód

Mercedes-Benz Klasa E W211 (2003-2009) - schematy bezpieczników i przekaźników



Tył

Mercedes-Benz Klasa E W211 (2003-2009) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
Zasilanie: akumulator (G1)
68 Obowiązuje dla silników 629, 642, 646, 647, 648: Wzmacniacz nagrzewnicy 200
69 Obowiązuje dla silników 629, 642, 646 EVO: Stopień wyjściowy czasu żarzenia 150
70 Zewnętrzny punkt końcowy startu
71 Obowiązuje dla silników 112, 113, 156, 271, 272, 273, 629, 642, 646, 647, 648:AAC ze zintegrowanym sterowaniem dodatkowego silnika wentylatora 150
71 Obowiązuje dla silników 629, 642, 646 EVO:

Silnik i elektryczny wentylator ssący AC ze zintegrowanym sterowaniem

100
72 Jednostka hydrauliczna układu jezdnego 50
73 Jednostka hydrauliczna układu jezdnego
od 2007 r.: Jednostka sterująca ESP
40
74 Przekaźnik AIRmatic 40
75 Prawa jednostka sterująca SAM 40
76 Prawy przedni odwracalny zwijacz napinacza awaryjnego
Silnik 113.990 (E 55 AMG): Przekaźnik wtrysku powietrza
40
77 Silnik dmuchawy;
Systemy grzewcze;

Jednostka recyrkulacyjna;

Jednostka sterująca generatora słonecznego

40

Tylna skrzynka bezpieczników wstępnych

Skrzynka bezpieczników dużej mocy jest zainstalowana obok akumulatora.

Przód

Mercedes-Benz Klasa E W211 (2003-2009) - schematy bezpieczników i przekaźników



Tył

Mercedes-Benz Klasa E W211 (2003-2009) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
Zasilanie: bateria
78 Jednostka sterująca SAM po stronie kierowcy z modułem bezpiecznika i przekaźnika 200
79 Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym 200
80 Jednostka sterująca SAM po stronie kierowcy z modułem bezpiecznika i przekaźnika 150
81 Wewnętrzna skrzynka bezpieczników 150
82 Obowiązuje dla silników 113.990 (E55 AMG), 156.983 (E63 AMG): Bezpiecznik przez tuleję złącza zacisku 30: Bezpiecznik F82A i F82B 150
F82A Bezpiecznik lewego sterownika pompy paliwa (156.983 (E63 AMG))
Bezpiecznik prawego sterownika pompy paliwa (156.983 (E63 AMG))
40
F82A Przekaźnik pompy paliwa (113.990 (E55 AMG), 156.983 (E63 AMG)) 30
F82B Bezpiecznik przekaźnika wtrysku powietrza 40
83 Wersja taksówkowa: wielofunkcyjna jednostka sterująca pojazdu specjalnego (SVMCU [MSS]) 30
84 Czujnik baterii 5
85 Interfejs telefoniczny;
Jednostka sterująca Universal Portable CTEL;

Interface (UPCI [UHI]);

Jednostka sterująca systemem głośnomówiącym;

Jednostka sterująca systemem sterowania głosowego

5
86 Gniazdo wewnętrzne (5A – do 2003; 30A – 2004-2006; 5A – od 2007) 5/30
86 Wersja USA: jednostka sterująca SDAR 5
86 Obowiązuje dla pojazdów rządowych: Wielofunkcyjna jednostka sterująca pojazdu specjalnego (SVMCU [MSS])

Wersja taksówkowa: Wielofunkcyjna jednostka sterująca pojazdu specjalnego (SVMCU [MSS])

30
87 Pompa pneumatyczna do dynamicznego sterowania siedzeniem 30
88 Sterownik TLC [HDS] Sterownik zamykania tylnych drzwi 30
89 Jednostka sterująca podłogi ładunkowej 40
90 Lewy przedni odwracalny zwijacz napinacza awaryjnego
Specjalna wielofunkcyjna jednostka sterująca pojazdu (SVMCU [MSS])
40
90 Do 02/03 dla silnika 113.990 (E55 AMG): Przekaźnik pompy paliwa 30
91 Specjalna wielofunkcyjna jednostka sterująca pojazdu (SVMCU [MSS]) 40

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 5 / 5. Liczba głosów: 3

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

    Copyright ©2024 Bezpieczniki24.pl.
