Mazda MX-5 II (2004-2005) – schematy bezpieczników i przekaźników

Mazda MX-5 II (2004-2005) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy MX-5 II z lat: 2004, 2005.

Mazda MX-5 II, znana również jako Mazda Miata w Ameryce Północnej i Mazda Roadster w Japonii, to druga generacja popularnego roadstera Mazdy. Model ten został wprowadzony na rynek w 1998 roku i kontynuował dziedzictwo pierwszej generacji MX-5, oferując ekscytującą jazdę, zwinność i przyjemność z prowadzenia, które stały się charakterystycznymi cechami tej linii samochodów.

Mazda MX-5 II zachowała klasyczny design roadstera, który stał się znakiem rozpoznawczym tego modelu. Charakteryzowała się niskim profilem, wyraźnymi przetłoczeniami na nadwoziu, podwójnymi reflektorami i składanym dachem, który można łatwo schować, ciesząc się jazdą z wiatrem.

W drugiej generacji MX-5, Mazda skupiła się na nieustannym doskonaleniu zawieszenia, aby jeszcze bardziej podkreślić charakter samochodu sportowego. Skrzynie biegów były precyzyjne, a całość prowadziła do płynnych i ekscytujących przejażdżek, zarówno na malowniczych trasach, jak i miejskich ulicach.

Zobacz także:  Mazda Xedos 6 (1991-1999) - schematy bezpieczników i przekaźników

Wnętrze Mazdy MX-5 II zostało zaprojektowane z myślą o prostocie i funkcjonalności. Wykończenie było dobrze wykonane, a kokpit skoncentrowany na kierowcy, co umożliwiało wygodne i zaangażowane prowadzenie.

Pod względem napędu, Mazda MX-5 II była oferowana z różnymi silnikami, w zależności od regionu. Na przykład, na rynku amerykańskim wiele egzemplarzy było wyposażonych w czterocylindrowe silniki o różnych pojemnościach, które dostarczały odpowiednią moc i przyjemność z jazdy.

Druga generacja MX-5 zdobyła również uznanie krytyków i zdobyła liczne nagrody motoryzacyjne. To nadal był popularny wybór wśród miłośników motoryzacji i osób poszukujących przystępnego cenowo i ekscytującego roadstera.

Produkcję Mazdy MX-5 II zakończono w 2005 roku, a następnie zastąpiono ją trzecią generacją tego ikonicznego modelu. Jednak zarówno pierwsza, druga, jak i kolejne generacje MX-5 kontynuują swoje dziedzictwo jako jeden z najbardziej lubianych i cenionych roadsterów na świecie. To świadczy o wyjątkowym wkładzie Mazdy w tworzenie kultowej linii samochodów, które dostarczają niezapomnianych doznań podczas jazdy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Mazda 3 I (2007) - schematy bezpieczników i przekaźników

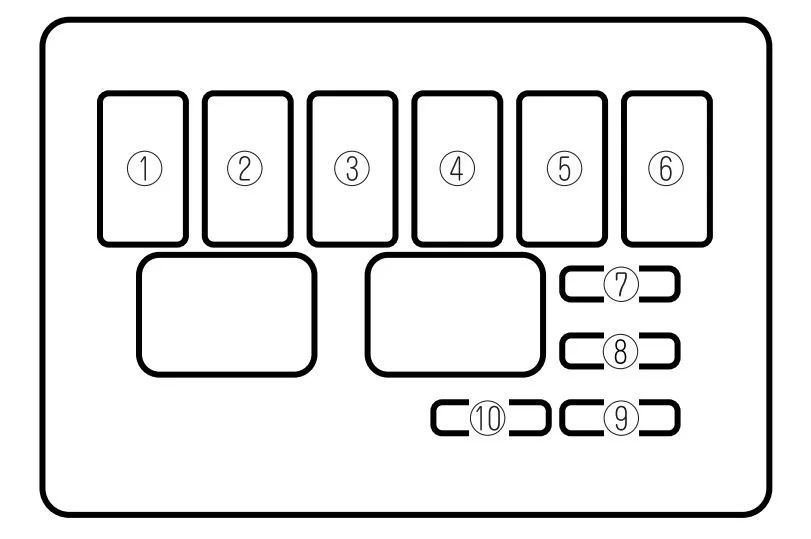

Komora silnika

Mazda MX-5 II (2004-2005) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40A Reflektory, tylne odmrażanie, automatyczna antena
2 30A Wtrysk paliwa
3 100 A Do ochrony wszystkich obwodów
4 60A Wszystkie obwody związane z zapłonem
5 30A Silnik dmuchawy
6 30A (MX-5/Miata) Wentylator chłodzący, Dodatkowy wentylator (klimatyzator)
6 40A (MAZDASPEED MX-5) Wentylator chłodzący, Dodatkowy wentylator (klimatyzator)
7 30A Tylne światła, oświetlenie deski rozdzielczej
8 20A Wzmacniacz audio (niektóre modele), kierunkowskazy
9 20A Układ przeciwblokujący (niektóre modele)
10 15A Światła hamowania, klakson, blokada zmiany biegów
Zobacz także:  Mazda 2 II DE (2013) - schematy bezpieczników i przekaźników

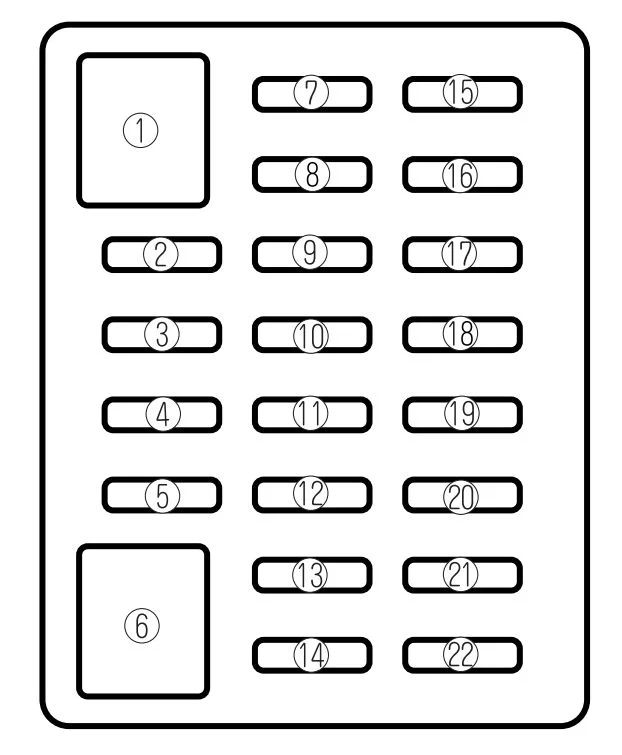

Przedział pasażerski

Mazda MX-5 II (2004-2005) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20A Dodaj silnik wentylatora, sprzęgło magnetyczne
2 15A Reflektory (lewa strona)
3 15A Reflektory (prawa strona)
4
5 7,5A Zestaw wskaźników, tempomat (niektóre modele)
6 30A Wentylator chłodzący. Dodatkowy wentylator (klimatyzator)
7 20A Zapalniczka
8 10 A Dźwięk (niektóre modele)
9 15A Światła przeciwmgielne (niektóre modele)
10 15A Tylne światła, przednie światła postojowe, boczne światła obrysowe
11 15A Układ sterowania silnikiem
12 15A Klaster instrumentów, licznik
13 7,5A Kierunkowskazy
14 10 A Dodatkowy system przytrzymujący. Układ zapobiegający blokowaniu się kół podczas hamowania (niektóre modele)
15 20A Wycieraczki i spryskiwacz szyby przedniej
16 30A Elektryczne szyby
17 7,5A Klimatyzator (niektóre modele)
18 10 A Kierunkowskazy
19 10 A Elektryczny zamek drzwi (niektóre modele)
20 20A Wzmacniacz audio (niektóre modele)
21 15A Odszraniacz tylny
22 10 A Oświetlenie wewnętrzne, antena samochodowa, brzęczyki ostrzegawcze
