Mazda CX-9 I (2006-2010) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-9 I z lat: 2006, 2007, 2008, 2009, 2010. Mazda CX-9 I to pierwsza generacja dużego crossovera SUV produkowanego przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2007 roku i był produkowany do 2015 roku. Mazda CX-9 I została […]

07/30/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-9 I z lat: 2006, 2007, 2008, 2009, 2010.

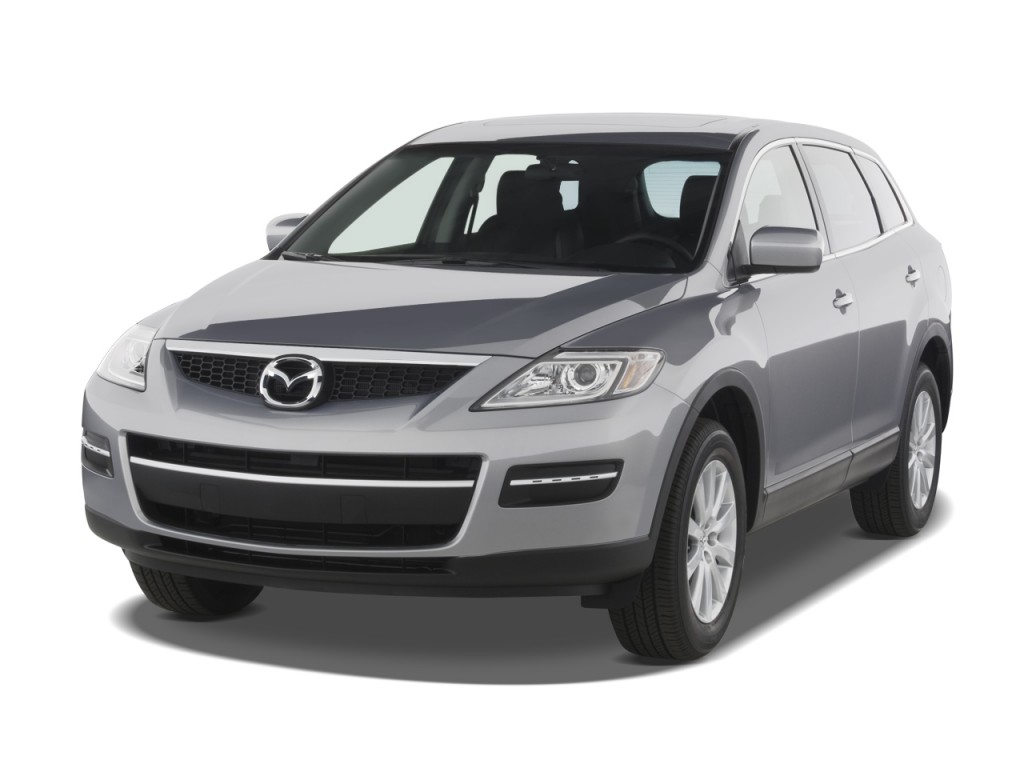

Mazda CX-9 I to pierwsza generacja dużego crossovera SUV produkowanego przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2007 roku i był produkowany do 2015 roku.

Mazda CX-9 I została zaprojektowana, aby sprostać potrzebom klientów szukających przestronnego i komfortowego SUV-a, który mógł pomieścić większą liczbę pasażerów oraz zapewnić odpowiednią ładowność.

Wygląd Mazdy CX-9 I charakteryzował się nowoczesnym designem, zgodnym z filozofią projektowania Mazdy o nazwie KODO – Dusza Ruchu. Samochód prezentował atrakcyjne linie i zgrabne proporcje, które nadawały mu elegancki wygląd jak na swój segment.

Wnętrze Mazdy CX-9 I było przestronne i oferowało trzy rzędy siedzeń, co pozwalało pomieścić do siedmiu pasażerów. Kabina była dobrze wykończona i wyposażona w różne udogodnienia, które podnosiły komfort jazdy.

Mazda CX-9 I była napędzana przez silnik benzynowy V6 o pojemności 3,7 litra, który zapewniał odpowiednią moc i osiągi, co czyniło ją odpowiednią do codziennego użytku i jazdy na dłuższe trasy.

Zobacz także:  Mazda CX-5 I (2015) - schematy bezpieczników i przekaźników

Jako SUV, Mazda CX-9 I oferowała odpowiednie osiągi i przestrzeń bagażową, co czyniło ją popularnym wyborem dla rodzin i osób potrzebujących dużego i wszechstronnego pojazdu.

Mazda CX-9 I wyposażona była w różne systemy bezpieczeństwa i technologie, takie jak systemy stabilizacji toru jazdy, systemy wspomagające hamowanie oraz wiele innych, co podnosiło poziom bezpieczeństwa jazdy.

W 2016 roku Mazda wprowadziła drugą generację CX-9, która otrzymała liczne ulepszenia i zmiany, w tym nowocześniejszy design i bardziej zaawansowane technologie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

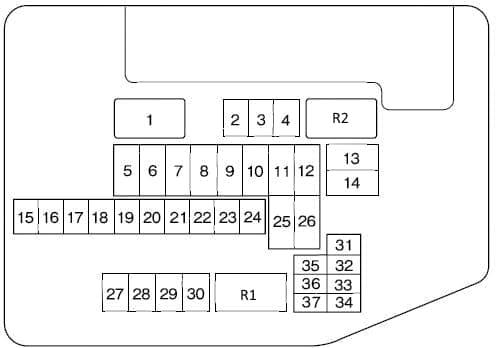

Komora silnika

Mazda CX-9 I (2006-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 150 Do ochrony wszystkich obwodów
2 20 Układ sterowania skrzynią biegów
3 40 Podgrzewacz
4 30 Fotel elektryczny (prawy)*
5 50 Podgrzewacz
6 40 Do ochrony różnych obwodów
7 30* Wentylator chłodzący
40*
8 40 Fotel elektryczny (lewy)*
9 30 Odmrażacz tylnej szyby
10 40 Do ochrony różnych obwodów
11 30 Pompa paliwowa
12 30 Do ochrony różnych obwodów
13 15 Światła przeciwmgielne*
14 30 Elektrozawór ABS
15 25 Elektryczne zamki do drzwi
16 15 Światło górne
17 15 Gniazdo akcesoriów (środek)
18 15 Gniazdo akcesoriów (tył)
19 15 Szyberdach*;

Falownik DC/AC

20 15 Podgrzewanie siedzeń*
21 10 Klimatyzator
22 25 System audio (model wyposażony w system Bose® Sound System)*
23 30* Wentylator chłodzący
40*
24 50 ABS
25 25 System zapłonu
26 15 Reflektor lewy (światła mijania)
27 15 Reflektor prawy (światła mijania)
28 20 Światła drogowe (światła drogowe)
29 15 Światła awaryjne
30 10 PCM
31 15 Klakson
32 7,5 Światła stopu
33 10 Układ sterowania silnikiem
34 20 Czujnik przepływu powietrza;

Zawór sterujący EGR.

35 7,5 PCM
* Niektóre modele
  • R1 – Przekaźnik pompy paliwa
  • R2 – Główny przekaźnik sterujący silnika



Skrzynka przekaźników (komora silnika)*

Mazda CX-9 I (2006-2010) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 INJ 7,5 Wtryskiwacze
2
3



Przedział pasażerski (schowek)

Mazda CX-9 I (2006-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Gniazdo akcesoriów (przód)
2 7,5 Zasilanie lusterek bocznych
3
4 10 Klaster instrumentów, licznik
5 7,5 ABS;

Poduszka powietrzna.

6 7,5 Układ sterowania silnikiem
7 7,5 System zapłonu
8
9 7,5 Klimatyzator
10 15 Wycieraczka i spryskiwacz tylnej szyby
11
12 20 Brama podnoszona z napędem*
13 15 Szyberdach*
14 10 System nagłośnieniowy
15 10 Odmrażacz lusterek*
16
17 10 Światła tylne
18 10 Oświetlenie deski rozdzielczej
19 7,5 Wtryskiwacze
20
21
22
23 30 Wycieraczka i spryskiwacz przedniej szyby
24 30 Okna elektryczne
*Niektóre modele
