Mazda CX-7 (2012) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-7 z lat: 2012.

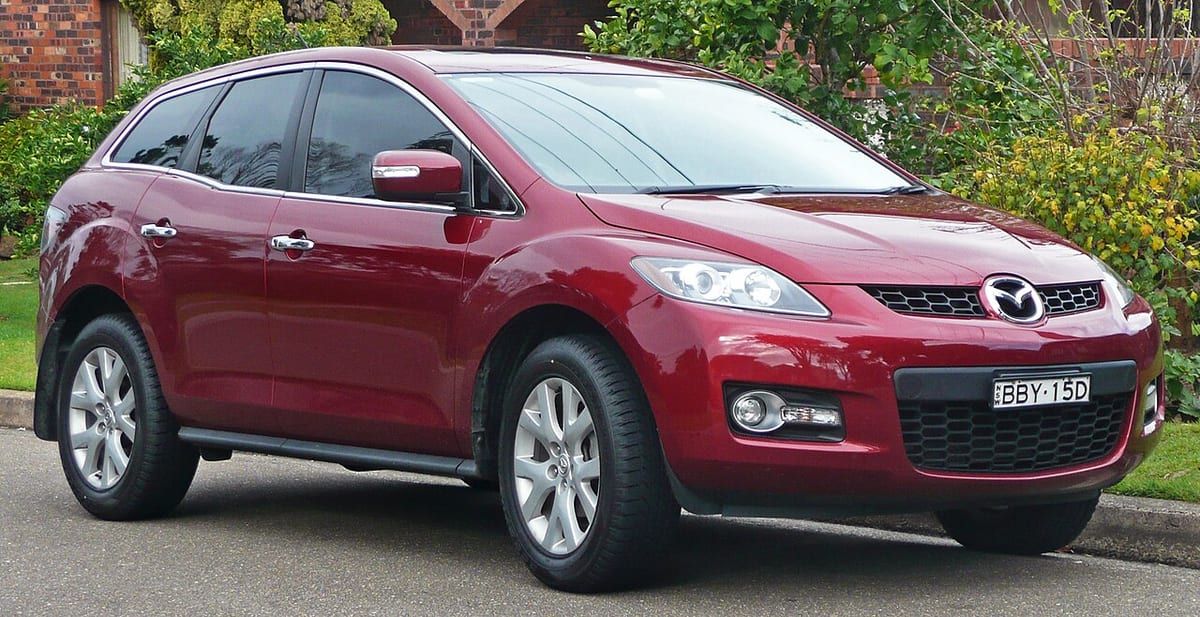

Mazda CX-7 to kompaktowy crossover SUV, który był produkowany przez japońską firmę Mazda w latach 2006-2012. Samochód był dostępny na rynkach globalnych, ale został zastąpiony przez model Mazda CX-5 po zakończeniu produkcji.

Mazda CX-7 charakteryzowała się sportowym designem, zgrabnymi proporcjami i dynamicznymi liniami, co podkreślało filozofię projektowania Mazdy znanej jako KODO – Dusza Ruchu. Model ten był dostępny w wersjach nadwozia typu SUV, oferujących przestronność i wszechstronność dla kierowcy i pasażerów.

Wnętrze Mazdy CX-7 było przestronne i wygodne, a układ deski rozdzielczej był ergonomiczny, zgodnie z konceptem „Human-Machine Interface” firmy Mazda, który zapewniał intuicyjną i łatwą obsługę.

Mazda CX-7 oferowała różne jednostki napędowe, przeważnie benzynowe, z różnymi poziomami mocy. Jednostki te zapewniały odpowiednie osiągi i dynamiczne prowadzenie, co było charakterystyczne dla samochodów Mazdy.

Jako SUV, Mazda CX-7 była dostosowana do różnych warunków jazdy, zarówno na drogach miejskich, jak i w terenie. Dostępność napędu na cztery koła sprawiała, że model ten był bardziej wszechstronny i bardziej przystosowany do jazdy w trudniejszych warunkach.

Zobacz także:  Mazda 5 III (2014-2015) - schematy bezpieczników i przekaźników

W zakresie technologii, Mazda CX-7 była wyposażona w różne zaawansowane funkcje i systemy bezpieczeństwa, takie jak systemy stabilizacji toru jazdy, systemy wspomagające hamowanie oraz wiele innych.

Mazda CX-7 zyskała uznanie jako kompaktowy crossover SUV, który łączył sportowy charakter jazdy z praktycznością i wygodą. Mimo że produkcja CX-7 została zakończona, pozostaje ona w pamięci wielu miłośników motoryzacji jako udany model Mazdy w segmencie kompaktowych SUV-ów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

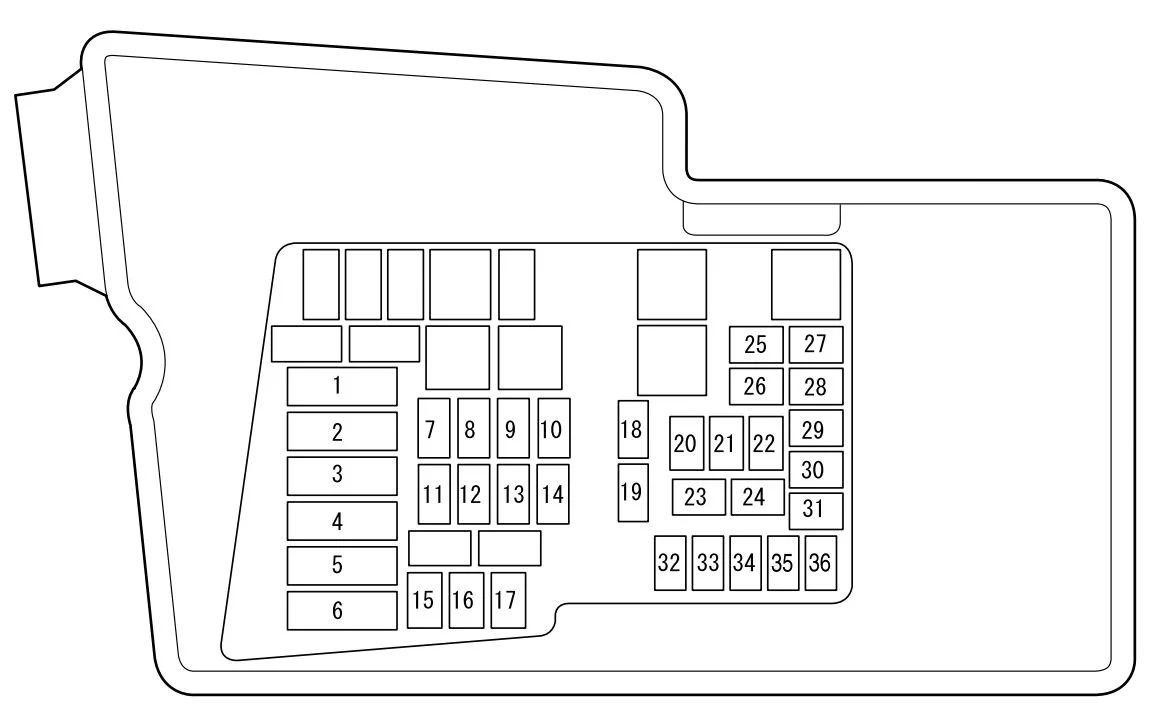

Komora silnika

Mazda CX-7 (2012) - schematy bezpieczników i przekaźników

Mazda CX-7 (2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1
2 40 Klimatyzator
3 30 Pompa paliwowa
4 40 Wentylator chłodzący
5 40 Do ochrony różnych obwodów
6 40 Główny wentylator chłodzący
7 40 Fotel elektryczny *
8 30 Układ sterowania silnikiem*
9 30 Fotel elektryczny*
10 30 System audio Bose *
11 30 Układ sterowania silnikiem
12 20 Elektryczne zamki do drzwi
13 30 Okna elektryczne
14 40 Do ochrony różnych obwodów
15 40 ABS
16 20 ABS
17
18 20 Szyberdach*
19 30 Odmrażacz tylnej szyby
20 15 Światła postojowe;

Oświetlenie tablicy rejestracyjnej;

Oświetlenie.

21 10 Klimatyzator
22 20 Układ sterowania skrzynią biegów*
23 15 Światła drogowe (prawe)
24 15 Światła drogowe (lewe)
25 15 Światła mijania (prawe)
26 15 Światła mijania (lewe)
27 10 Układ sterowania silnikiem*
28 7,5 Układ sterowania silnikiem
29 10 Układ sterowania silnikiem
30 10 Układ sterowania silnikiem*
31 15 Układ sterowania silnikiem
32 15 Światła przeciwmgielne*
33 10 Światła stopu
34 20 Klakson
35 25 Układ sterowania silnikiem
36 10 Światła awaryjne;

Kierunkowskazy.

* Niektóre modele

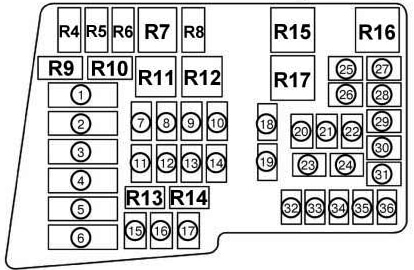

Przekaźnik

R4 Podgrzewany przekaźnik tylnej szyby
R5 Przekaźnik sterujący obwodem lampy oświetleniowej
R6 Рrzekaźnik drive-by-wire
R7 Przekaźnik reflektorów
R8 Przekaźnik reflektorów zapasowych
R9 Przekaźnik pompy paliwa
R10 Przekaźnik rozrusznika nr 2
R11 Przekaźnik wentylatora chłodzącego nr 2
R12 Przekaźnik wentylatora
R13 Przekaźnik kontroli prędkości pompy paliwa
R14 Przekaźnik wtryskiwacza
R15 Przekaźnik rozrusznika nr 1
R16 Główny przekaźnik
R17 Przekaźnik wentylatora chłodzącego nr 1

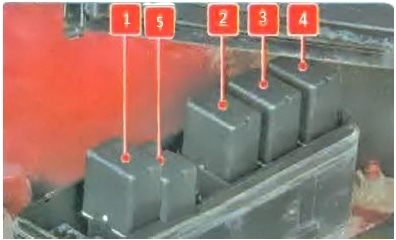

Skrzynka przekaźników

Mazda CX-7 (2012) - schematy bezpieczników i przekaźników

Opis

  1. Przekaźnik tylnych świateł przeciwmgłowych
  2. Przekaźnik świateł przeciwmgłowych
  3. Przekaźnik klimatyzacji
  4. Przekaźnik klaksonu
  5. Przekaźnik światła hamowania

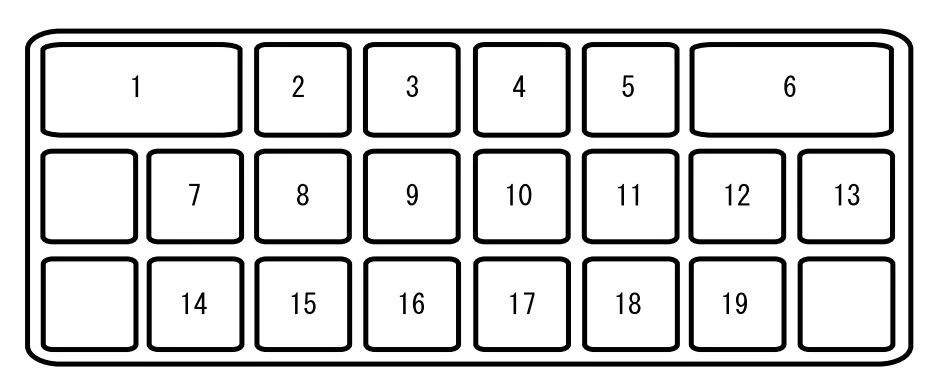

Przedział pasażerski

Skrzynka bezpieczników znajduje się po lewej stronie pojazdu, pod deską rozdzielczą, w pobliżu drzwi.

Mazda CX-7 (2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Okna elektryczne
2 15 Gniazdo akcesoriów
3 7,5 Zasilanie lusterek bocznych
4 15 Gniazdo akcesoriów
5
6 20 Wycieraczka i spryskiwacz przedniej szyby
7 7,5 Odmrażacz lusterek*
8 7,5 Układ sterowania silnikiem
9
10 7,5 Poduszka powietrzna
11 15 Układ sterowania silnikiem
12 15 Klaster instrumentów
13 10 Oświetlenie deski rozdzielczej
14 15 System audio;

Oświetlenie górne.

15
16
17 20 Podgrzewanie siedzeń*
18 10 Klimatyzator
19 10 Wycieraczka i spryskiwacz tylnej szyby
*Niektóre modele
