Mazda CX-7 (2011) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-7 z lat: 2011.

Mazda CX-7 to średniej wielkości crossover SUV, który był produkowany przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2006 roku i był produkowany do 2012 roku.

Mazda CX-7 charakteryzuje się atrakcyjnym i sportowym designem, który nawiązywał do filozofii projektowania Mazdy znaną jako KODO – Dusza Ruchu. Samochód miał dynamiczne linie i zgrabne proporcje, które nadawały mu nowoczesny i agresywny wygląd.

Wnętrze Mazdy CX-7 było przestronne i oferowało komfortową jazdę dla kierowcy i pasażerów. Kabinę charakteryzowały dobrze wykonane materiały wykończeniowe i nowoczesne wyposażenie.

Mazda CX-7 była dostępna z różnymi jednostkami napędowymi, głównie benzynowymi. W zależności od rynku, modele te różniły się mocą i osiągami.

Jako SUV, Mazda CX-7 zapewniała przestronność, wszechstronność i zdolność pokonywania różnych dróg i warunków terenowych. Samochód był popularny zarówno w mieście, jak i poza nim, oferując użytkownikom dobrą widoczność z pozycji siedzenia wyższej nad ziemią.

Mazda CX-7 wyposażona była w różne systemy bezpieczeństwa i technologie, takie jak systemy kontroli trakcji i stabilizacji, zaawansowane układy hamulcowe oraz systemy poduszek powietrznych, które podnosiły poziom bezpieczeństwa jazdy.

Zobacz także:  Mazda 6 III GJ1/GL (2016) - schematy bezpieczników i przekaźników

Produkcja Mazdy CX-7 została zakończona w 2012 roku, a rok później została zastąpiona przez model Mazda CX-5. CX-5 stał się następcą CX-7, oferując bardziej nowoczesny design, lepszą efektywność paliwową i zaawansowane technologie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

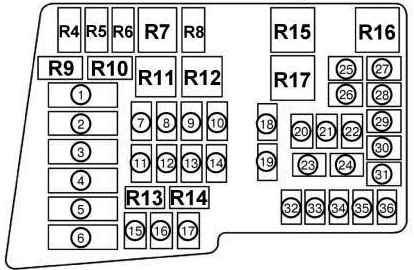

Komora silnika

Mazda CX-7 (2011) - schematy bezpieczników i przekaźników

Mazda CX-7 (2011) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1
2 40 Klimatyzator
3 30 Pompa paliwowa
4 40 Wentylator chłodzący
5 40 Do ochrony różnych obwodów
6 40 Główny wentylator chłodzący
7 40 Fotel elektryczny *
8 30 Układ sterowania silnikiem*
9 30 Fotel elektryczny*
10 30 System audio Bose *
11 30 Układ sterowania silnikiem
12 20 Elektryczne zamki do drzwi
13 30 Okna elektryczne
14 40 Do ochrony różnych obwodów
15 40 ABS
16 20 ABS
17
18 20 Szyberdach*
19 30 Odmrażacz tylnej szyby
20 15 Światła postojowe;

Oświetlenie tablicy rejestracyjnej;

Oświetlenie.

21 10 Klimatyzator
22 20 Układ sterowania skrzynią biegów*
23 15 Światła drogowe (prawe)
24 15 Światła drogowe (lewe)
25 15 Światła mijania (prawe)
26 15 Światła mijania (lewe)
27 10 Układ sterowania silnikiem*
28 7,5 Układ sterowania silnikiem
29 10 Układ sterowania silnikiem
30 10 Układ sterowania silnikiem*
31 15 Układ sterowania silnikiem
32 15 Światła przeciwmgielne*
33 10 Światła stopu
34 20 Klakson
35 25 Układ sterowania silnikiem
36 10 Światła awaryjne;

Kierunkowskazy.

* Niektóre modele

Przekaźnik

R4 Podgrzewany przekaźnik tylnej szyby
R5 Przekaźnik sterujący obwodem lampy oświetleniowej
R6 Рrzekaźnik drive-by-wire
R7 Przekaźnik reflektorów
R8 Przekaźnik reflektorów zapasowych
R9 Przekaźnik pompy paliwa
R10 Przekaźnik rozrusznika nr 2
R11 Przekaźnik wentylatora chłodzącego nr 2
R12 Przekaźnik wentylatora
R13 Przekaźnik kontroli prędkości pompy paliwa
R14 Przekaźnik wtryskiwacza
R15 Przekaźnik rozrusznika nr 1
R16 Główny przekaźnik
R17 Przekaźnik wentylatora chłodzącego nr 1

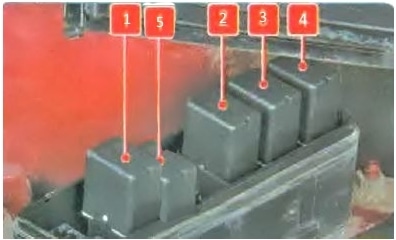

Skrzynka przekaźników

Mazda CX-7 (2011) - schematy bezpieczników i przekaźników

Opis

  1. Przekaźnik tylnych świateł przeciwmgłowych
  2. Przekaźnik świateł przeciwmgłowych
  3. Przekaźnik klimatyzacji
  4. Przekaźnik klaksonu
  5. Przekaźnik światła hamowania

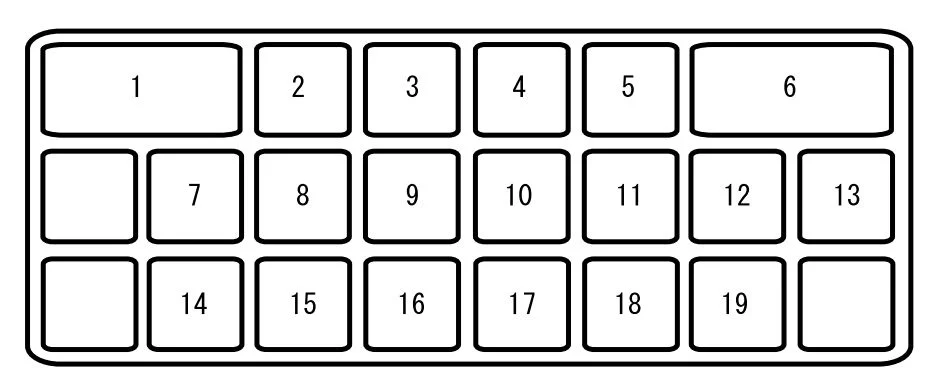

Przedział pasażerski

Skrzynka bezpieczników znajduje się po lewej stronie pojazdu, pod deską rozdzielczą, w pobliżu drzwi.

Mazda CX-7 (2011) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Okna elektryczne
2 15 Gniazdo akcesoriów
3 7,5 Lusterko kontroli mocy
4 15 Gniazdo akcesoriów
5
6 20 Wycieraczka i spryskiwacz przedniej szyby
7 7,5 Odmrażacz lusterek*
8 7,5 Układ sterowania silnikiem
9
10 7,5 Poduszka powietrzna
11 15 Układ sterowania silnikiem
12 15 Klaster instrumentów
13 10 Oświetlenie deski rozdzielczej
14 15
15
16
17 20 Podgrzewanie siedzeń*
18 10 Klimatyzator
19 10 Wycieraczka i spryskiwacz tylnej szyby
*Niektóre modele
