Mazda CX-50 (2023) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-50 z lat: 2023.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Wymiana bezpiecznika

Wymiana bezpieczników po lewej stronie pojazdu

Jeśli układ elektryczny nie działa, najpierw sprawdź bezpieczniki po lewej stronie pojazdu.

  1. Upewnij się, że zapłon jest wyłączony, a inne przełączniki są wyłączone.

  2. Otwórz pokrywę panelu bezpieczników .

    Mazda CX-50 (2023) - schematy bezpieczników i przekaźników

  3. Wyciągnij bezpiecznik prosto za pomocą ściągacza bezpieczników znajdującego się na bloku bezpieczników znajdującym się w komorze silnika.

  4. Sprawdź bezpiecznik i wymień go, jeśli jest przepalony.

    1. Normalna

    2. Nadęty

  5. Włóż nowy bezpiecznik o takim samym natężeniu prądu i upewnij się, że jest ciasno dopasowany. Jeśli nie pasuje ciasno, zleć instalację ekspertowi . Skonsultuj się z Autoryzowaną Stacją Obsługi Mazdy.

    Jeśli nie masz zapasowych bezpieczników , pożycz jeden o tej samej wartości z obwodu, który nie jest niezbędny do działania pojazdu, takiego -k obwód gniazda audio lub akcesoriów.

    Zawsze wymieniaj bezpiecznik na oryginalny bezpiecznik Mazdy lub odpowiednik o tej samej wartości. W przeciwnym razie możesz uszkodzić układ elektryczny.

  6. Załóż ponownie pokrywę i upewnij się, że jest dobrze zamocowana.

Wymiana bezpiecznika pod maską

Jeśli reflektory lub inne elementy elektryczne nie działają, a bezpieczniki w kabinie są normalne, sprawdź bezpiecznik pod maską.

Jeśli bezpiecznik jest przepalony, należy go wymienić. Wykonaj następujące kroki:

  1. Upewnij się, że zapłon jest wyłączony, a inne przełączniki są wyłączone.

  2. Zdejmij pokrywę bloku bezpieczników .

    Mazda CX-50 (2023) - schematy bezpieczników i przekaźników

  3. Jeśli któryś z bezpieczników oprócz bezpiecznika GŁÓWNEGO jest przepalony, wymień go na nowy o tym samym prądzie znamionowym.

    1. Normalna

    2. Nadęty

    Nie wymieniaj samodzielnie głównego bezpiecznika.

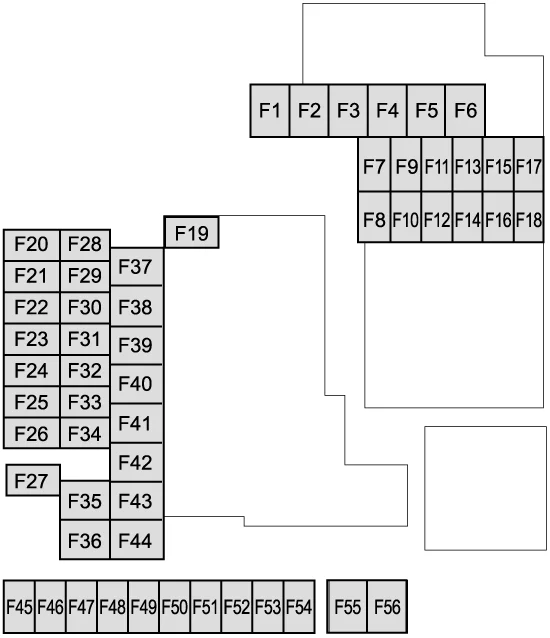

Komora silnika

Mazda CX-50 (2023) - schematy bezpieczników i przekaźników

Numer

Ampery [A]

Opis

F1

–

–

F2

20 A

Odmrażacz wycieraczek przedniej szyby (niektóre modele)

F3

30 A

Układ sterowania silnikiem

F4

20 A

S-VT

F5

40 A

Układ sterowania silnikiem

F6

–

–

F7

20 A

Pompa paliwowa

F8

15 A

Układ sterowania silnikiem

F9

15 A

System kontroli skrzyni biegów

F10

10 A

Układ sterowania silnikiem

F11

7,5 A

Klimatyzator

F12

15 A

Układ sterowania silnikiem

F13

–

–

F14

15 A

Elektryczna pompa wodna (niektóre modele)

F15

–

–

F 16

15 A

Do ochrony różnych obwodów

F17

–

–

F18

15 A

Do ochrony różnych obwodów

F19

60 A

Układ wspomagania kierownicy

F20

15 A

Reflektor (lewy) 1

F21

15 A

Reflektor (prawy) 1

F22

15 A

System bezkluczykowy

F23

30 A

ABS, system dynamicznej kontroli stabilności

F24

15 A

Reflektor (lewy) 2

F25

15 A

Reflektor (prawy) 2

F26

7,5 A

Diagnostyka pokładowa

F27

25 A

Do ochrony różnych obwodów

F28

25 A

Do ochrony różnych obwodów

F29

15 A

Spryskiwacz przedniej szyby

F30

15 A

Gniazda akcesoriów

F31

15 A

Klakson

F32

–

–

F33

–

–

F34

–

–

F35

50A

ABS, system dynamicznej kontroli stabilności

F36

–

–

F37

30 A

Odmgławiacz tylnej szyby

F38

50 A

Do ochrony różnych obwodów

F39

–

–

F40

40 A

Klimatyzator

F41

30 A

Dźwięk (niektóre modele)

F42

20 A

Wycieraczki

F43

30 A

Wentylator chłodzący (niektóre modele)

F44

30 A

Rozrusznik

F45

10 A

Układ sterowania silnikiem

F46

15 A

Audio

F47

15 A

Do ochrony różnych obwodów

F48

7,5 A

Poduszka powietrzna

F49

15 A

Klaster instrumentów, licznik

F50

15 A

Światło wewnątrz pojazdu

F51

15 A

Panoramiczny szyberdach (niektóre modele)

F52

15 A

Panoramiczny szyberdach (niektóre modele)

F53

15 A

Układ sterowania silnikiem

F54

15 A

i-ACTIVSENSE

F55

50 A

Do ochrony różnych obwodów

F56

–

–

Skrzynka bezpieczników w przedziale pasażerskim (lewa strona)

Mazda CX-50 (2023) - schematy bezpieczników i przekaźników

F1

–

–

F2

–

–

F3

20 A

Podgrzewacz przednich siedzeń (niektóre modele)

F4

15 A

Elektryczne zamki drzwi (kierowca)

F5

15 A

Elektryczne zamki do drzwi (pasażer)

F6

20 A

Podgrzewacz tylnych siedzeń (niektóre modele)

F7

25 A

Elektryczna klapa załadowcza (niektóre modele)

F8

30 A

Fotel elektryczny (pasażer) (niektóre modele)

F9

30 A

Elektryczne szyby (kierowca)

F10

30 A

Elektryczne szyby (pasażer)

F11

30 A

Fotel elektryczny (kierowca) (niektóre modele)

F12

–

–

F13

15 A

Audio

F14

25 A

Audio

F15

15 A

Zamek tylnej klapy bagażnika

F 16

15 A

Oświetlenie

F17

10 A

Światła stopu

F18

10 A

Światła cofania

F19

10 A

Tylne światła kierunkowskazów

F20

10 A

Tylne światła

F21

10 A

Tylne światła

F22

7,5 A

Poduszka powietrzna (niektóre modele)

F23

–

–

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
