Mazda CX-7 (2007-2008) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-7 z lat: 2007, 2008.

Mazda CX-7 to średniej wielkości crossover SUV produkowany przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2006 roku i był produkowany do 2012 roku.

Mazda CX-7 charakteryzuje się charakterystycznym wyglądem, zgrabnymi proporcjami i sportowym designem. Samochód posiada dynamiczne linie, które nawiązywały do filozofii projektowania Mazdy znaną jako KODO – Dusza Ruchu. CX-7 był dostępny z różnymi wersjami nadwozia, w tym jako 5-drzwiowy crossover SUV.

Wnętrze Mazdy CX-7 oferowało przestronność i wygodę dla kierowcy i pasażerów. Układ deski rozdzielczej był ergonomiczny, a materiały użyte do wykończenia wnętrza były dobrej jakości.

Mazda CX-7 była dostępna z różnymi jednostkami napędowymi, głównie benzynowymi. W zależności od rynku, silniki te różniły się mocą i osiągami.

Jako SUV, Mazda CX-7 oferowała przestronność, wszechstronność i zdolność pokonywania różnych dróg i warunków terenowych. Samochód był atrakcyjną opcją dla osób szukających pojazdu z dużą przestrzenią bagażową i wysoką pozycją siedzenia.

Mazda CX-7 była wyposażona w różne systemy bezpieczeństwa i technologie, które podnoszą poziom bezpieczeństwa jazdy. Należały do nich m.in. systemy kontroli trakcji i stabilizacji, systemy wspomagające podczas hamowania oraz systemy poduszek powietrznych.

Zobacz także:  Mazda 3 I (2007) - schematy bezpieczników i przekaźników

W 2012 roku produkcja Mazdy CX-7 została zakończona, a w roku 2013 została zastąpiona przez model Mazda CX-5. Model CX-5 stał się następcą CX-7, oferując bardziej nowoczesny design, lepszą efektywność paliwową i zaawansowane technologie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

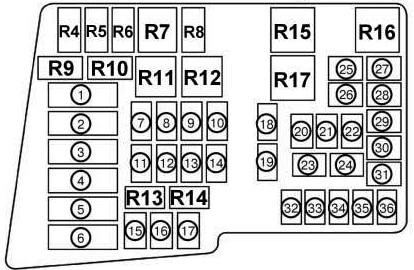

Komora silnika

Mazda CX-7 (2007-2008) - schematy bezpieczników i przekaźników

Mazda CX-7 (2007-2008) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40 System zapłonu
2 40 Silnik dmuchawy
3 60 Do ochrony różnych obwodów
4 40 Wentylator chłodzący
5 40 System zapłonu
6 40 Wentylator chłodzący
7 40 Fotel elektryczny *
8 30 Wtryskiwacz
9 20 Szyberdach *
10 30 System audio Bose *
11 30 Układ sterowania silnikiem
12 20 Elektryczne zamki do drzwi
13 30 Okna elektryczne
14 30 Pompa paliwowa
15 40 ABS
16 20 ABS
17 7,5 DSC
18 20 Światła przeciwmgielne *
19 30 Odmrażacz tylnej szyby
20 15 Światła postojowe;

Oświetlenie tablicy rejestracyjnej;

Podświetlany system wejściowy.

21 10 Klimatyzator *
22 20 Czujnik położenia akceleratora
23 15 Poziomowanie reflektorów *
24 15 DRL – Światła do jazdy dziennej*
25 15 Światła mijania (prawe)
26 15 Światła mijania (lewe)
27 7,5 PCM
28 10 Układ sterowania silnikiem
29 15 Czujnik przepływu powietrza;

Zawór sterujący EGR.

30 20 Okna elektryczne
31 10 Światła stopu
32 20 Klakson
33 25 PCM
34 10 Światła awaryjne;

Kierunkowskazy.

* Niektóre modele

Przekaźnik

R4 Podgrzewany przekaźnik tylnej szyby
R5 Przekaźnik sterujący obwodem lampy oświetleniowej
R6 Рrzekaźnik drive-by-wire
R7 Przekaźnik reflektorów
R8 Przekaźnik reflektorów zapasowych
R9 Przekaźnik pompy paliwa
R10 Przekaźnik rozrusznika nr 2
R11 Przekaźnik wentylatora chłodzącego nr 2
R12 Przekaźnik wentylatora
R13 Przekaźnik kontroli prędkości pompy paliwa
R14 Przekaźnik wtryskiwacza
R15 Przekaźnik rozrusznika nr 1
R16 Główny przekaźnik
R17 Przekaźnik wentylatora chłodzącego nr 1

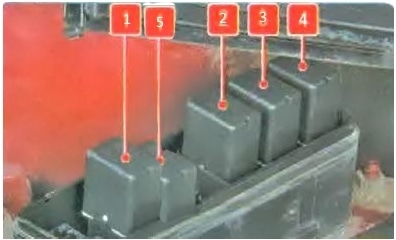

Skrzynka przekaźników

Mazda CX-7 (2007-2008) - schematy bezpieczników i przekaźników

Opis

  1. Przekaźnik tylnych świateł przeciwmgłowych
  2. Przekaźnik świateł przeciwmgłowych
  3. Przekaźnik klimatyzacji
  4. Przekaźnik klaksonu
  5. Przekaźnik światła hamowania

Przedział pasażerski

Skrzynka bezpieczników znajduje się po lewej stronie pojazdu, pod deską rozdzielczą, w pobliżu drzwi.

Mazda CX-7 (2007-2008) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Gniazdo akcesoriów
2 15 Gniazdo akcesoriów
3 7,5 Zasilanie lusterek
4 30 Wycieraczka i spryskiwacz przedniej szyby
5 7,5 Odmrażacz lusterek *
6 7,5 Czujnik przepływu powietrza;

Zawór sterujący EGR.

7 15 Okna elektryczne
8 7,5 Zaawansowany system przytrzymujący
9 15 Układ sterowania silnikiem
10 10 Klaster instrumentów, licznik
11 15 System audio;

Oświetlenie górne.

12 10 Oświetlenie deski rozdzielczej
13 20 Podgrzewanie siedzeń *
14 10 Klimatyzator *
15 10 Wycieraczka i spryskiwacz tylnej szyby
*Niektóre modele
