Mazda CX-30 (2022-2023) – schematy bezpieczników i przekaźników

Rocznik 2022-2023
Zaktualizowano 29.07.2023
Mazda CX-30 (2022-2023) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-30 z lat: 2022, 2023.

Mazda CX-30 to kompaktowy crossover SUV produkowany przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2019 roku i zajmuje pozycję pomiędzy mniejszym modelem Mazda CX-3 a większym modelem Mazda CX-5.

Mazda CX-30 została zaprojektowana, aby łączyć zalety kompaktowych SUV-ów z nowoczesnym designem i zaawansowanymi technologiami. Samochód prezentuje eleganckie i dynamiczne linie, zgodne z filozofią projektowania Mazdy znaną jako KODO – Dusza Ruchu.

Wnętrze Mazdy CX-30 jest przestronne i dobrze wykończone, oferując kierowcy i pasażerom wysoki komfort i jakość materiałów. Układ deski rozdzielczej jest ergonomiczny i intuicyjny, co ułatwia korzystanie z różnych funkcji pojazdu.

Mazda CX-30 oferuje różne jednostki napędowe, w tym benzynowe i wysokoprężne, w zależności od rynku. Silniki te są zarówno wydajne, jak i przyjazne dla środowiska, zapewniając odpowiednią moc i efektywność paliwową.

Jednym z wyróżniających się elementów Mazdy CX-30 jest jej dynamiczne prowadzenie. Samochód posiada precyzyjny układ kierowniczy i dobrze wyważone zawieszenie, co przekłada się na pewne i przyjemne doznania z jazdy zarówno na drodze, jak i w mieście.

Mazda CX-30 wyposażona jest w zaawansowane technologie i systemy bezpieczeństwa, które podnoszą poziom bezpieczeństwa jazdy. Należą do nich m.in. system aktywnego hamowania w nagłych wypadkach, asystent utrzymania pasa ruchu, system monitorowania martwego pola i wiele innych.

Podsumowując, Mazda CX-30 to kompaktowy crossover SUV o nowoczesnym designie, komfortowym wnętrzu i dynamicznej charakterystyce jazdy. Model ten zdobył uznanie klientów za swoje zalety, w tym zaawansowane technologie i systemy bezpieczeństwa, a także za atrakcyjne proporcje i wyważone prowadzenie. CX-30 stanowi interesującą opcję dla osób szukających kompaktowego SUV-a, który łączy komfort, styl i funkcjonalność w jednym pakiecie.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

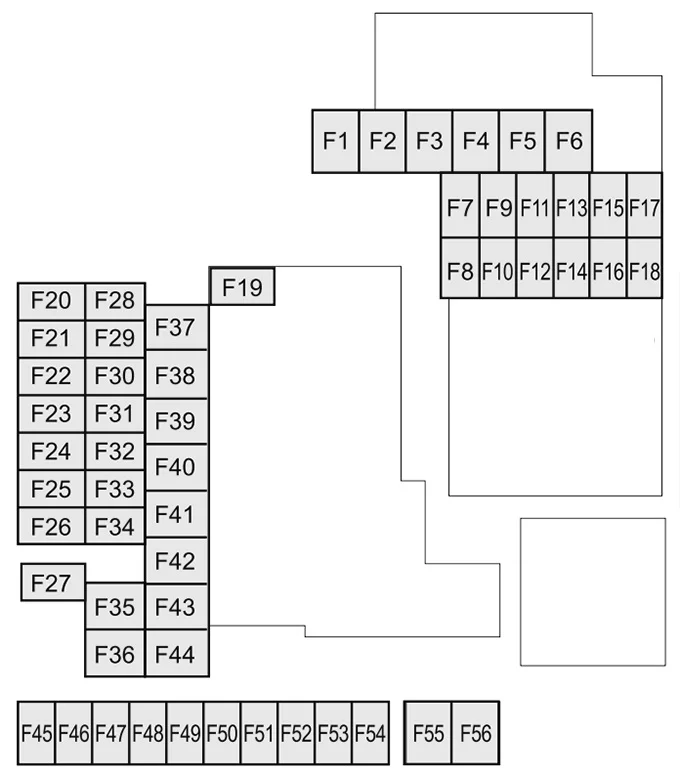

Komora silnika

Mazda CX-30 (2022-2023) - schematy bezpieczników i przekaźników

Mazda CX-30 (2022-2023) - schematy bezpieczników i przekaźników

Numer

Ampery [A]

Opis

F1

–

–

F2

20 A

Odmrażacz wycieraczek przedniej szyby (niektóre modele)

F3

30 A

Układ sterowania silnikiem

20 A

–

F4

20 A

S-VT

F5

40 A

Układ sterowania silnikiem

F6

20 A

–

F7

15 A

–

20 A

Pompa paliwowa

F8

15 A

Układ sterowania silnikiem

F9

15 A

System kontroli skrzyni biegów (niektóre modele)

F10

15 A

Układ sterowania silnikiem

F11

7,5 A

Klimatyzator

F12

15 A

Układ sterowania silnikiem

F13

15 A

–

F14

20 A

Ogrzewanie przednich foteli (w niektórych modelach)

F15

20 A

–

F 16

15 A

Do ochrony różnych obwodów

F17

–

–

F18

15 A

Do ochrony różnych obwodów

F19

60 A

Układ wspomagania kierownicy

F20

15 A

Reflektor (lewy) 1

F21

15 A

Reflektor (prawy) 1

F22

15 A

System bezkluczykowy

F23

30 A

ABS;

System dynamicznej kontroli stabilności.

F24

15 A

Reflektor (lewy) 2

F25

15 A

Reflektor (prawy) 2

F26

7,5 A

Diagnostyka pokładowa

F27

25 A

Do ochrony różnych obwodów

F28

25 A

Do ochrony różnych obwodów

F29

15 A

Spryskiwacz przedniej szyby

F30

15 A

Gniazda akcesoriów

F31

15 A

Klakson

F32

15 A

Reflektory

F33

–

–

F34

–

–

F35

50A

ABS;

System dynamicznej kontroli stabilności.

F36

–

–

F37

40 A

Odmgławiacz tylnej szyby

F38

50 A

Do ochrony różnych obwodów

F39

–

–

F40

40 A

Klimatyzator

F41

–

–

F42

20 A

Wycieraczki

F43

30 A

Wentylator chłodzący

F44

30 A

Rozrusznik

F45

10 A

Układ sterowania silnikiem

F46

15 A

Audio

F47

15 A

Do ochrony różnych obwodów

F48

7,5 A

Poduszka powietrzna

F49

15 A

Klaster instrumentów, licznik

F50

15 A

 Oświetlenie wewnątrz pojazdu

F51

25 A

Audio

F52

10 A

Szyberdach (niektóre modele)

F53

15 A

Układ sterowania silnikiem

F54

15 A

i-ACTIVSENSE

F55

50 A

–

F56

50 A

–

Skrzynka bezpieczników w przedziale pasażerskim

Znajduje się za osłoną po lewej stronie pojazdu.

Mazda CX-30 (2022-2023) - schematy bezpieczników i przekaźników

Mazda CX-30 (2022-2023) - schematy bezpieczników i przekaźników

Numer

Ampery [A]

Opis

F1

–

–

F2

–

–

F3

–

–

F4

15 A

Elektryczne zamki drzwi (kierowca)

F5

15 A

Elektryczne zamki do drzwi (pasażer)

F6

–

–

F7

25 A

Elektrycznie otwierana klapa bagażnika (niektóre modele)

F8

–

–

F9

30 A

Elektryczne szyby (kierowca)

F10

30 A

Elektryczne szyby (pasażer)

F11

30 A

Fotel elektryczny (kierowca) (niektóre modele)

F12

–

–

F13

15 A

Audio

F14

–

–

F15

15 A

Zamek tylnej klapy bagażnika

F 16

15 A

Oświetlenie

F17

10 A

Światła stopu

F18

10 A

Światła cofania

F19

10 A

Tylne kierunkowskazy

F20

10 A

Tylne światła

F21

10 A

Tylne światła

F22

7,5 A

Poduszka powietrzna (niektóre modele)

F23

–

–

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
