Mazda CX-30 (2021) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-30 z lat: 2021. Mazda CX-30 to kompaktowy crossover SUV produkowany przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2019 roku i jest umieszczony w gamie Mazdy między mniejszym Mazda CX-3 a większym Mazda CX-5. Mazda CX-30 charakteryzuje się […]

07/29/2023
Czas czytania: 4 minut
Mazda CX-30 (2021) - schematy bezpieczników i przekaźników
Wojciech
Wojciech
🛍️ 2 szt., Przezroczysta antydeszczowa folia do samochodu, ochrona na lusterka boczne, wodoodporna folia, naklejki samochodowe 100×145 mm

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-30 z lat: 2021.

Mazda CX-30 to kompaktowy crossover SUV produkowany przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2019 roku i jest umieszczony w gamie Mazdy między mniejszym Mazda CX-3 a większym Mazda CX-5.

Mazda CX-30 charakteryzuje się nowoczesnym i atrakcyjnym designem, zgodnym z filozofią projektowania Mazdy znaną jako KODO – Dusza Ruchu. Samochód ma dynamiczne linie i proporcje, które nadają mu elegancki i sportowy wygląd.

Wnętrze Mazdy CX-30 zostało zaprojektowane z dbałością o szczegóły, oferując przestronne i komfortowe miejsce dla kierowcy i pasażerów. Materiały wykończeniowe są wysokiej jakości, a układ deski rozdzielczej jest ergonomiczny i estetyczny.

Mazda CX-30 oferuje różne wersje napędowe, w tym benzynowe i wysokoprężne, w zależności od rynku. Silniki te zapewniają odpowiednią moc i efektywność paliwową, co wpływa na przyjemność z jazdy i ekonomiczność użytkowania.

Jednym z wyróżniających cech Mazdy CX-30 jest jej doskonałe prowadzenie. Samochód posiada precyzyjny układ kierowniczy i zaawansowane zawieszenie, co zapewnia pewność i komfort jazdy zarówno na drodze, jak i w mieście.

Mazda CX-30 wyposażona jest również w różne zaawansowane technologie i systemy bezpieczeństwa, takie jak system monitorowania martwego pola, adaptacyjny tempomat, asystent utrzymania pasa ruchu i wiele innych, co podnosi poziom bezpieczeństwa jazdy.

Zobacz także:  Mazda 6 II GH1 (2009-2010) - schematy bezpieczników i przekaźników

Mazda CX-30 zdobyła pozytywne recenzje za swoją jakość wykonania, zaawansowane technologie i przyjemność z prowadzenia. Samochód cieszy się popularnością jako kompaktowy crossover SUV, który łączy w sobie sportowy charakter i elegancję. Dla osób szukających wszechstronnego i atrakcyjnego samochodu do codziennego użytku, Mazda CX-30 stanowi interesującą propozycję w segmencie kompaktowych SUV-ów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

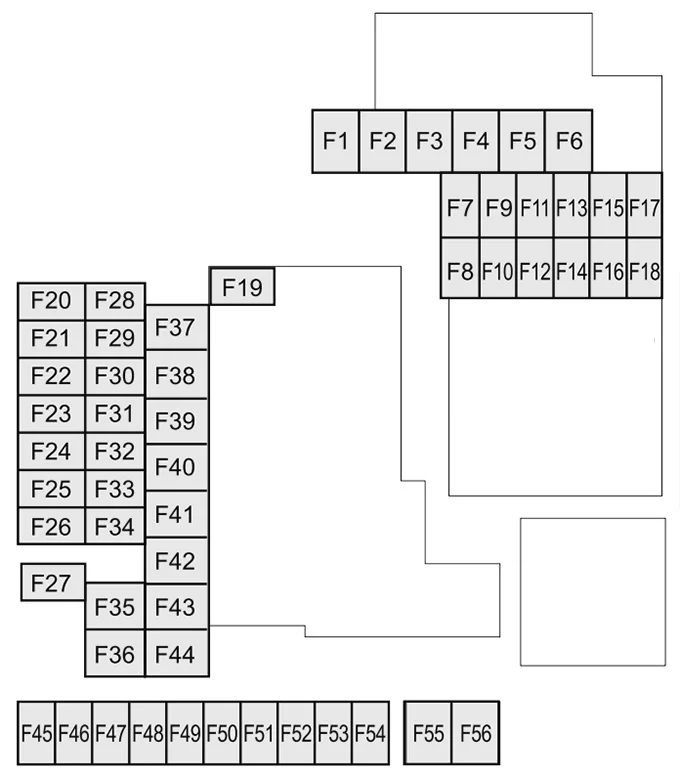

Komora silnika

Mazda CX-30 (2021) - schematy bezpieczników i przekaźników



Mazda CX-30 (2021) - schematy bezpieczników i przekaźników

Numer

Ampery [A]

Opis

F1

–

–

F2

20 A

Odmrażacz wycieraczek przedniej szyby (niektóre modele)

F3

30 A

Układ sterowania silnikiem

20 A

–

F4

20 A

S-VT

F5

40 A

Układ sterowania silnikiem

F6

20 A

–

F7

15 A

–

20 A

Pompa paliwowa

F8

15 A

Układ sterowania silnikiem

F9

15 A

System kontroli skrzyni biegów (niektóre modele)

F10

15 A

Układ sterowania silnikiem

F11

7,5 A

Klimatyzator

F12

15 A

Układ sterowania silnikiem

F13

15 A

–

F14

20 A

Ogrzewanie przednich foteli  (w niektórych modelach)

F15

20 A

–

F 16

15 A

Do ochrony różnych obwodów

F17

–

–

F18

15 A

Do ochrony różnych obwodów

F19

60 A

Układ wspomagania kierownicy

F20

15 A

Reflektor (lewy) 1

F21

15 A

Reflektor (prawy) 1

F22

15 A

System bezkluczykowy

F23

30 A

ABS;

System dynamicznej kontroli stabilności.

F24

15 A

Reflektor (lewy) 2

F25

15 A

Reflektor (prawy) 2

F26

7,5 A

Diagnostyka pokładowa

F27

25 A

Do ochrony różnych obwodów

F28

25 A

Do ochrony różnych obwodów

F29

15 A

Spryskiwacz przedniej szyby

F30

15 A

Gniazda akcesoriów

F31

15 A

Klakson

F32

15 A

Reflektory

F33

–

–

F34

–

–

F35

50A

ABS;

System dynamicznej kontroli stabilności.

F36

–

–

F37

40 A

Odmgławiacz tylnej szyby

F38

50 A

Do ochrony różnych obwodów

F39

–

–

F40

40 A

Klimatyzator

F41

–

–

F42

20 A

Wycieraczki

F43

30 A

Wentylator chłodzący

F44

30 A

Rozrusznik

F45

10 A

Układ sterowania silnikiem

F46

15 A

Audio

F47

15 A

Do ochrony różnych obwodów

F48

7,5 A

Poduszka powietrzna

F49

15 A

Klaster instrumentów

F50

15 A

 Oświetlenie wewnątrz pojazdu

F51

25 A

Audio

F52

10 A

Szyberdach (niektóre modele)

F53

15 A

Układ sterowania silnikiem

F54

15 A

i-ACTIVSENSE

F55

50 A

–

F56

50 A

–
Zobacz także:  Mazda 3 I (2003-2005) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników w przedziale pasażerskim

Znajduje się za osłoną po lewej stronie pojazdu.

Mazda CX-30 (2021) - schematy bezpieczników i przekaźników



Mazda CX-30 (2021) - schematy bezpieczników i przekaźników

Numer

Ampery [A]

Opis

F1

–

–

F2

–

–

F3

–

–

F4

15 A

Elektryczne zamki drzwi (kierowca)

F5

15 A

Elektryczne zamki do drzwi (pasażer)

F6

–

–

F7

25 A

Elektrycznie otwierana klapa bagażnika (niektóre modele)

F8

–

–

F9

30 A

Elektryczne szyby (kierowca)

F10

30 A

Elektryczne szyby (pasażer)

F11

30 A

Fotel elektryczny (kierowca) (niektóre modele)

F12

–

–

F13

15 A

Audio

F14

–

–

F15

15 A

Zamek tylnej klapy bagażnika

F 16

15 A

Oświetlenie

F17

10 A

Światła stopu

F18

10 A

Światła cofania

F19

10 A

Tylne kierunkowskazy

F20

10 A

Tylne światła

F21

10 A

Tylne światła

F22

7,5 A

Poduszka powietrzna (niektóre modele)

F23

–

–
Zobacz także:  Mazda 3 I (2009) - schematy bezpieczników i przekaźników
