Mazda CX-30 (2020) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-30 z lat: 2020.

Mazda CX-30 to kompaktowy crossover SUV produkowany przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2019 roku i zajmuje pozycję pomiędzy mniejszym Mazda CX-3 a większym Mazda CX-5 w gamie SUV-ów Mazdy.

Mazda CX-30 charakteryzuje się eleganckim i nowoczesnym designem, który jest zgodny z filozofią projektowania Mazdy – KODO: Dusza Ruchu. Samochód prezentuje harmonijne linie i proporcje, które nadają mu dynamiczny i atrakcyjny wygląd.

Wnętrze Mazdy CX-30 zostało starannie zaprojektowane, aby zapewnić kierowcy i pasażerom komfort i wygodę. Wykończenie wnętrza jest wysokiej jakości, a układ deski rozdzielczej jest prosty i intuicyjny, co ułatwia korzystanie z różnych funkcji.

Mazda CX-30 jest dostępna z różnymi silnikami, w zależności od regionu. Obejmują one benzynowe i wysokoprężne jednostki napędowe, które oferują zbalansowaną kombinację mocy i efektywności paliwowej.

Pod względem prowadzenia, Mazda CX-30 oferuje przyjemną i pewną charakterystykę jazdy. Układ kierowniczy jest precyzyjny, a zawieszenie zapewnia komfortową jazdę na różnych nawierzchniach.

Mazda CX-30 jest także dobrze wyposażona w zaawansowane technologie i systemy bezpieczeństwa, takie jak systemy aktywnego hamowania w nagłych wypadkach, asystent utrzymania pasa ruchu, system monitorowania martwego pola i wiele innych, co podnosi poziom bezpieczeństwa jazdy.

Zobacz także:  Mazda 2 III (2015-2020) - schematy bezpieczników i przekaźników

Jako nowszy model w gamie SUV-ów Mazdy, CX-30 zdobyła uznanie klientów za swoje zalety i została doceniona jako atrakcyjna opcja dla tych, którzy szukają kompaktowego i eleganckiego crossovera z zaawansowanymi technologiami i bezpieczeństwem. Dzięki swojej uniwersalności, Mazda CX-30 przyciąga zarówno klientów poszukujących miejskiego SUV-a, jak i tych, którzy preferują bardziej dynamiczną jazdę na otwartych drogach.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Przedział pasażerski

Znajduje się za osłoną po lewej stronie pojazdu.

Mazda CX-30 (2020) - schematy bezpieczników i przekaźników



Mazda CX-30 (2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 Nieużywany
F2 Nieużywany
F3 Nieużywany
F4 15 A Elektryczne zamki drzwi (kierowca)
F5 15 A Elektryczne zamki drzwi (pasażer)
F6 Nieużywany
F7 25 A Elektrycznie podnoszona klapa tylna
F8 Nieużywany
F9 30 A Elektrycznie sterowane szyby (sterownik)
F10 30 A Elektrycznie sterowane szyby (pasażer)
F11 30 A Fotel elektryczny (kierowca)
F12 Nieużywany
F13 15 A Audio
F14 Nieużywany
F15 15 A Zamek tylnej klapy podnoszonej
F 16 15 A Oświetlenie
F17 10 A Światła stopu
F18 10 A Światła cofania
F19 10 A Tylne kierunkowskazy
F20 10 A Tylne światła
F21 10 A Tylne światła
F22 7,5 A Poduszka powietrzna
F23 Nieużywany
Zobacz także:  Mazda MX-5 III (2007-2009) - schematy bezpieczników i przekaźników

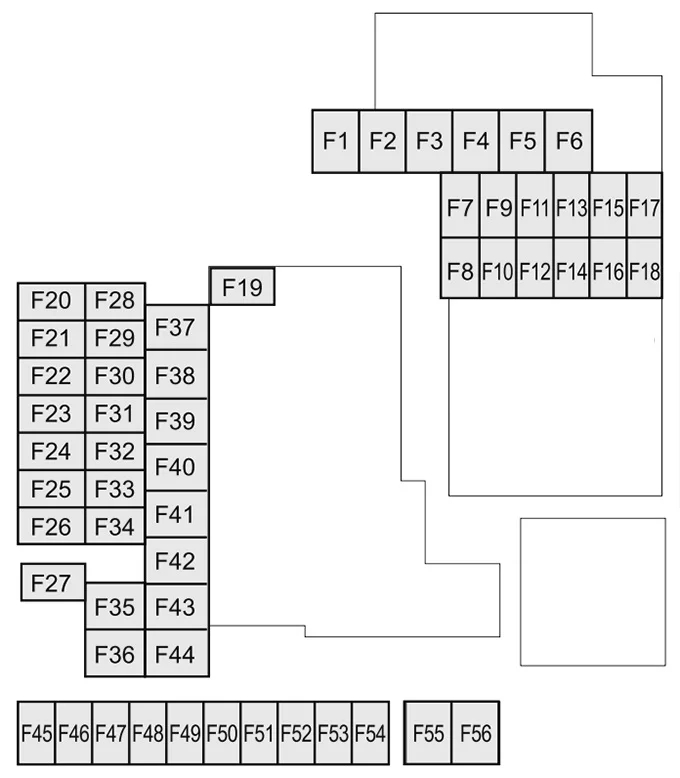

Komora silnika

Mazda CX-30 (2020) - schematy bezpieczników i przekaźników

Mazda CX-30 (2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 Nieużywany
F2 20A Odmrażacz wycieraczek szyby przedniej
F3 20A lub 30A Nieużywany;

Układ sterowania silnikiem (30A).

F4 20A S-VT
F5 40A System sterowania silnikiem
F6 20A Nieużywany
F7 15A lub 20A Nieużywany;

Pompa paliwowa (20A).

F8 15A System sterowania silnikiem
F9 15A System sterowania transmisją
F10 15A System sterowania silnikiem
F11 7,5A Klimatyzator
F12 15A System sterowania silnikiem
F13 15A Nieużywany
F14 20A Ogrzewacz przednich siedzeń
F15 20A Nieużywany
F 16 15A Do ochrony różnych obwodów
F17 Nieużywany
F18 15A Do ochrony różnych obwodów
F19 60A Układ wspomagania kierownicy
F20 15A Reflektor (lewy) 1
F21 15A Reflektor (prawy) 1
F22 15A System bezkluczykowy
F23 30A ABS;

Dynamiczny system kontroli stabilności.

F24 15A Reflektor (lewy) 2
F25 15A Reflektor (prawy) 2
F26 7,5A Diagnostyka Pokładowa
F27 25A Do ochrony różnych obwodów
F28 25A Do ochrony różnych obwodów
F29 15A Spryskiwacz szyby przedniej
F30 15A Gniazda akcesoriów
F31 15A Klakson
F32 15A Reflektory
F33 Nieużywany
F34 Nieużywany
F35 50A ABS;

Dynamiczny system kontroli stabilności.

F36 Nieużywany
F37 40A Odmgławiacz tylnej szyby
F38 50A Do ochrony różnych obwodów
F39 Nieużywany
F40 40A Klimatyzator
F41 Nieużywany
F42 20A Wycieraczki
F43 30A Wentylator chłodzący
F44 30A Rozrusznik
F45 10 A System sterowania silnikiem
F46 15A Audio
F47 15A Do ochrony różnych obwodów
F48 7,5A Poduszka powietrzna
F49 15A Deska rozdzielcza
F50 15A Oświetlenie wnętrza
F51 25A Audio
F52 10 A Szyberdach
F53 15A System sterowania silnikiem
F54 15A i-ACTIVSENSE
F55 50A Nieużywany
F56 50A Nieużywany
