Mazda 5 III (2016) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 5 III z lat: 2016. Mazda 5 III, znana również jako Mazda Premacy w niektórych regionach, to trzecia generacja kompaktowego minivana (MPV) Mazdy. Model ten został wprowadzony na rynek w 2010 roku i kontynuował dziedzictwo poprzednich generacji Mazdy 5, oferując przestronne wnętrze, […]

08/01/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 5 III z lat: 2016.

Mazda 5 III, znana również jako Mazda Premacy w niektórych regionach, to trzecia generacja kompaktowego minivana (MPV) Mazdy. Model ten został wprowadzony na rynek w 2010 roku i kontynuował dziedzictwo poprzednich generacji Mazdy 5, oferując przestronne wnętrze, wszechstronność i komfortową jazdę dla rodzin i użytkowników potrzebujących większej przestrzeni.

Pod względem designu, Mazda 5 III prezentuje bardziej nowoczesny i atrakcyjny wygląd w porównaniu do poprzednich generacji. Charakteryzuje się smukłą sylwetką, dynamicznymi liniami nadwozia i charakterystycznym przednim grillem z logo Mazdy, który nadaje mu rozpoznawalny wygląd.

Zobacz także:  Mazda CX-30 (2020) - schematy bezpieczników i przekaźników

Wnętrze Mazdy 5 III zostało starannie zaprojektowane, aby zapewnić wygodę i funkcjonalność. Samochód był dostępny w konfiguracji z siedmioma siedzeniami, co pozwalało pomieścić większą liczbę pasażerów. Trzeci rząd siedzeń był składany, umożliwiając zwiększenie przestrzeni bagażowej, gdy nie były one używane.

Pod względem napędu, Mazda 5 III oferowała różne opcje silnikowe, w zależności od regionu. Wersje benzynowe miały różne pojemności i moc, a także były dostępne wersje z silnikiem wysokoprężnym. Wybór silników umożliwiał użytkownikom dostosowanie wydajności do ich potrzeb i preferencji.

Zobacz także:  Mazda Xedos 6 (1991-1999) - schematy bezpieczników i przekaźników

Mazda 5 III wyróżniała się na rynku zaawansowanymi technologiami i funkcjonalnościami, w tym dostępnymi systemami bezpieczeństwa i asystentami kierowcy, które zwiększały poziom ochrony i ułatwiały codzienną eksploatację pojazdu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Mazda 3 IV BP (2019-2024) - schematy bezpieczników i przekaźników

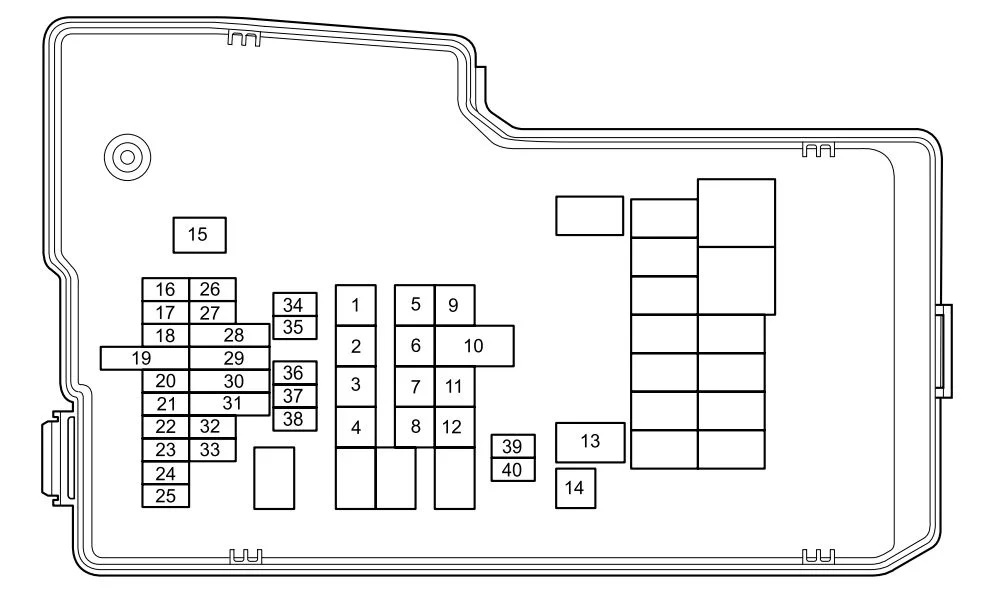

Skrzynka bezpieczników w komorze silnika

Mazda 5 III (2016) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 50 Do ochrony różnych obwodów
2 30 Wentylator chłodzący
3 30 Klimatyzator
4 40 Układ sterowania silnikiem
5
6 40 ABS;

DSC.

7
8 20 Układ sterowania skrzynią biegów
9 40 Klimatyzator
10
30 Klimatyzator
11 60 Do ochrony różnych obwodów
12 40 Do ochrony różnych obwodów
13 30 Wentylator chłodzący
14
15 80 Wspomaganie kierownicy
16 15 Światła przeciwmgielne*
17 20 Zamek drzwi elektrycznych
18 20 Zasilanie okien
19
20 20 Światła drogowe reflektorów
21 10 Układ sterowania silnikiem
22 10 Światła stopu
23 20 Pompa paliwowa
24 10 Migacz ostrzegawczy;

Kierunkowskazy.

25 15 Światła górne
26 15 Tylne światła;

Światła postojowe;

Światła tablicy rejestracyjnej.

27 10 Klimatyzator
28 20 ABS;

System dynamicznej kontroli stabilności.

29 20 Szyberdach*
30
31 15 Klakson
32
33 7,5 Podświetlenie tablicy przyrządów
34 25 Układ sterowania silnikiem
35 15 Układ sterowania silnikiem
36
37 7,5 Odmrażacz lustra
38 25 Odmrażacz tylnej szyby
39 15 Światła mijania (lewe)
40 15 Światła mijania (prawe)
* Niektóre modele



Skrzynka bezpieczników w przedziale pasażerskim (po stronie pasażera)
Mazda 5 III (2016) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 30 Zasilanie okien
2
3 10 Układ sterowania silnikiem
4 20 Układ sterowania silnikiem
5
6 15 Gniazda na akcesoria (przedział bagażowy)
7 5 Układ sterowania skrzynią biegów
8 15 Gniazda akcesoriów (tablica rozdzielcza)
9 7,5 Zasilanie lusterek bocznych
10 10 Klimatyzator
11 25 Wycieraczki i spryskiwacze przedniej szyby
12 15 Wycieraczka tylnej szyby
13
14 10 Klaster instrumentów, licznik
15 10 Poduszka powietrzna
16 15 Podgrzewanie siedzeń*
17
18 5 Wspomaganie kierownicy
19 15 Układ sterowania silnikiem
*Niektóre modele
