Mazda RX-8 (2003-2004) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy RX-8 z lat: 2003, 2004. Mazda RX-8 to sportowy samochód produkowany przez japońską firmę Mazda w latach 2003-2012. Jest to czteroosobowe coupe, które zyskało uznanie za swoją wyjątkową konstrukcję, wydajny silnik rotacyjny oraz doskonałe właściwości jezdne. RX-8 był następcą popularnego modelu Mazda […]

08/02/2023
Czas czytania: 3 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy RX-8 z lat: 2003, 2004.

Mazda RX-8 to sportowy samochód produkowany przez japońską firmę Mazda w latach 2003-2012. Jest to czteroosobowe coupe, które zyskało uznanie za swoją wyjątkową konstrukcję, wydajny silnik rotacyjny oraz doskonałe właściwości jezdne.

RX-8 był następcą popularnego modelu Mazda RX-7 i utrzymał charakterystyczną cechę RX-7, czyli silnik rotacyjny Wankla. Jest to rzadka konstrukcja, w której wirujący ruch tłoka zastępuje tradycyjne cylindry w silniku spalinowym. Dzięki temu silnik rotacyjny RX-8 był kompaktowy, lekki i miał potencjał do osiągania wysokich obrotów, co przekładało się na imponujące osiągi i wyjątkowy dźwięk wydechu.

RX-8 było dostępne w różnych wersjach wyposażenia i silników. Wersje oznaczone jako „Renesis” były napędzane 1,3-litrowym dwu wirnikowym silnikiem rotacyjnym, który dostarczał moc do koła tylnej osi. Jego charakterystyczny brak obrotu maksymalnego, a zamiast tego rosnąca moc przy wysokich obrotach, dawały kierowcy wyjątkową dynamikę i radość z jazdy.

Zobacz także:  Mazda 5 III (2016) - schematy bezpieczników i przekaźników

RX-8 wyróżniał się swoją unikalną stylizacją, z niskim profilem, charakterystycznym przednim grillem i podwójnymi drzwiami „suicide doors”, które otwierały się w kierunku przeciwnym niż tradycyjne. To dodawało mu pewnego uroku i odróżniało go od innych sportowych samochodów na rynku.

Wnętrze RX-8 oferowało przestronne siedzenia dla czterech osób, dzięki czemu samochód nadawał się do użytku codziennego, jak również do sportowego prowadzenia. Samochód wyposażony był w zaawansowane technologie i funkcje, które podnosiły poziom komfortu i bezpieczeństwa.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Mazda CX-7 (2010) - schematy bezpieczników i przekaźników

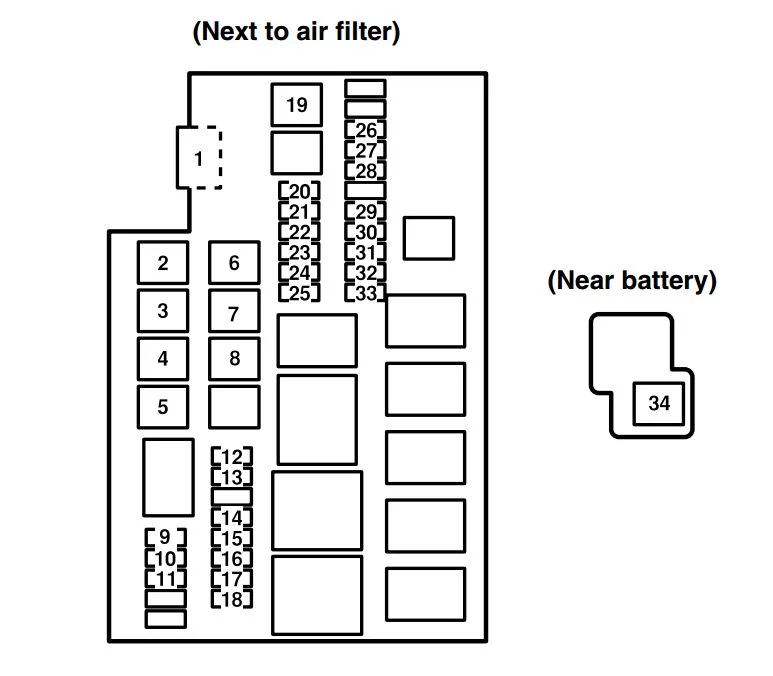

Komora silnika

Mazda RX-8 (2003-2004) - schematy bezpieczników i przekaźników



Numer Ampery [A] Opis
1 120 Do ochrony wszystkich obwodów
2 40 Podgrzewacz
3 60 Pompa powietrza
4 30 Elektryczne szyby;

Elektryczne zamki drzwi;

Podświetlany system wejściowy;

Szyberdach*

5 50 Odmrażacz tylnej szyby
6 40 Wiatrak elektryczny
7 60 ABS, DSC*
8 30 Zapalniczka;

Zasilanie lusterek;

Gniazdo akcesoriów;

System audio.

9 15 Światła drogowe*;

Środek do czyszczenia reflektorów*.

10 15 Światła mijania (prawe)
11 15 Światła mijania (lewe)
12 15 DRL* (światła drogowe)
13 30 DSC*
14 20 Podgrzewanie siedzeń*
15 20 Środek do czyszczenia reflektorów*
16 10
17 15 Światła przeciwmgielne*
18 10 Klimatyzator
19 30 Do ochrony różnych obwodów
20 15 Do ochrony różnych obwodów
21 15 Światła stopu
22 20 Pompa paliwowa
23 15 Klakson
24 15 Światła awaryjne;

Kierunkowskazy.

25 15 Elektryczny zawór dławiący
26 20 Wycieraczka i spryskiwacz przedniej szyby
27 20 Okna elektryczne
28 15 System sterowania silnikiem;

Dodatkowy system przytrzymujący;

ABS;

Wspomaganie kierownicy.

29 10 Tylne światła;

Oświetlenie tablicy rejestracyjnej;

Światła postojowe;

Przednie światła boczne;

Tylne światła boczne.

30 10 Podświetlany system wejściowy
31 10 Układ sterowania silnikiem
32 10 Układ sterowania silnikiem
33 15 Wtrysk paliwa
34 60 Wspomaganie kierownicy
* Niektóre modele



Przedział pasażerski (strona kierowcy)

Mazda RX-8 (2003-2004) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Zapalniczka
2 7,5 System audio;

Zasilanie lusterek.

3 20 Gniazdo akcesoriów
4 7,5 Klimatyzator
5
6
7 7,5
8 20
9 10 Odmrażacz lusterek*
10 7,5 DSC*
11 20 System nagłośnieniowy*
12 30 Elektryczne zamki drzwi;

Szyberdach*.

13 30 Okna elektryczne
14 15 Światła wewnętrzne
15 15
16 10
* Niektóre modele
