Kia Sportage IV (2020) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Sportage IV z lat: 2020. Kia Sportage IV to czwarta generacja popularnego SUV-a kompaktowego produkowanego przez południowokoreańskiego producenta samochodów, Kia Motors. Ten model został wprowadzony na rynek w 2015 roku i kontynuował sukces swojego poprzednika, oferując wiele ulepszeń w zakresie designu, wyposażenia, […]

09/02/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Sportage IV z lat: 2020.

Kia Sportage IV to czwarta generacja popularnego SUV-a kompaktowego produkowanego przez południowokoreańskiego producenta samochodów, Kia Motors. Ten model został wprowadzony na rynek w 2015 roku i kontynuował sukces swojego poprzednika, oferując wiele ulepszeń w zakresie designu, wyposażenia, efektywności i technologii. Oto kilka kluczowych informacji na temat Kia Sportage IV:

  1. Odważny design: Kia Sportage IV wprowadziła odważne zmiany w designie, wyróżniając się charakterystycznym wyglądem. Najbardziej rozpoznawalnym elementem stała się unikalna atrapa chłodnicy „Tygrysiego nosa”, która stała się znakiem rozpoznawczym marki Kia.
  2. Przestronne i nowoczesne wnętrze: Wnętrze Sportage IV zostało starannie zaprojektowane, oferując wygodne siedzenia, nowoczesne materiały i technologiczne udogodnienia. To wnętrze było bardziej przestronne i przyjazne dla pasażerów niż w poprzednich generacjach.
  3. Efektywne jednostki napędowe: Kia Sportage IV była dostępna z różnymi jednostkami napędowymi, w tym benzynowymi, wysokoprężnymi, hybrydowymi i wersją elektryczną o nazwie „Kia e-Soul.” To umożliwiało klientom wybór modelu zgodnie z ich preferencjami i potrzebami.
  4. Zaawansowane technologie: W miarę jak technologia rozwijała się, Sportage IV wprowadziła wiele nowoczesnych rozwiązań, takich jak systemy multimedialne z ekranami dotykowymi, systemy bezpieczeństwa (w tym systemy asystencji kierowcy) oraz funkcje związane z łącznością, jak Apple CarPlay i Android Auto.
  5. Sukces rynkowy: Kia Sportage IV kontynuowała sukces poprzednich generacji i stała się jednym z najbardziej popularnych SUV-ów kompaktowych na wielu rynkach światowych. Jej atrakcyjny wygląd, wszechstronność i konkurencyjne ceny przyczyniły się do jej popularności.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Panel przyrządów

Zobacz także:  Kia Forte i Cerato II (2009-2013) - schematy bezpieczników i przekaźników

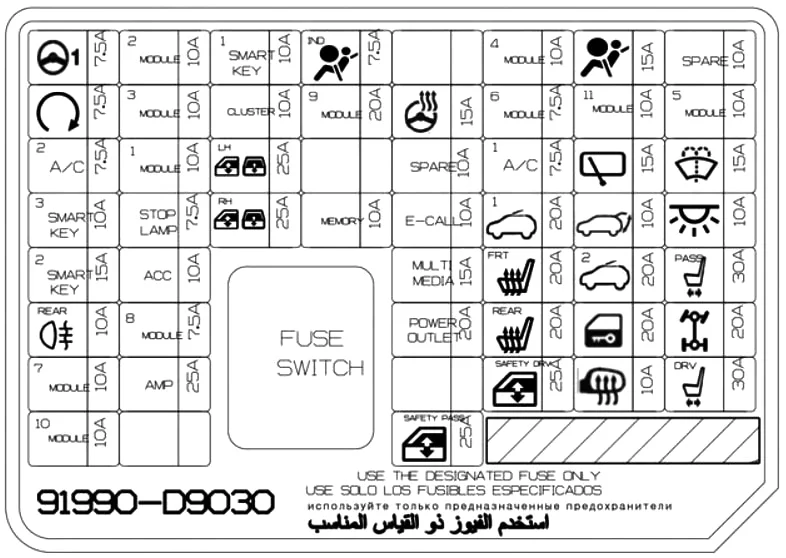

Typ 1

Kia Sportage IV (2020) - schematy bezpieczników i przekaźników

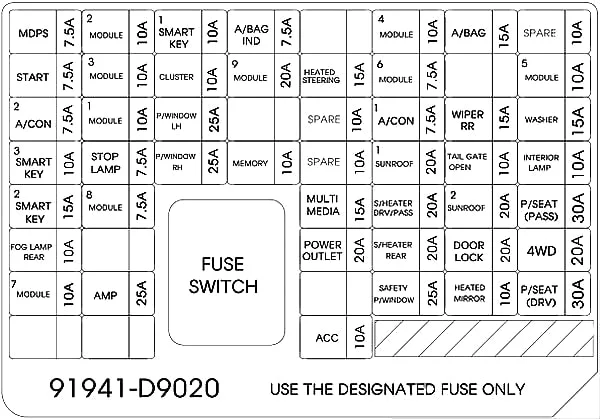

Typ 2

Kia Sportage IV (2020) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
MDPS 7,5A Jednostka MDPS
MODULE 2 10 A Wentylator chłodzący
SMART KEY 1 10 A Moduł sterowania kluczem SMART /moduł immobilizera
A/BAG IND 7,5A Dźwięk i instrukcja obsługi zestawu wskaźników

Klimatyzacja:

Dźwięk przełącznika świateł awaryjnych i automatyczna klimatyzacja: Moduł sterowania klimatyzacji

Nawigacja: Środkowa lampa na desce rozdzielczej

MODULE 4 10 A Przełącznik konsoli, radar wykrywania martwego pola LH/RH, AWD ECM, BCM, moduł sterujący ostrzegania o opuszczeniu pasa ruchu
AIR BAG 15A Moduł sterujący SRS, moduł wykrywania osób na siedzeniu pasażera
START 7,5A Bez klucza SMART i IMMO .: Skrzynka przekaźników ICM (przekaźnik alarmu przeciwwłamaniowego), wyłącznik zapłonu z kluczykiem SMART / IMMO.: Przełącznik zakresu transmisji, ECM, moduł sterujący SMART Key
MODULE 3 10 A Moduł sterowania podgrzewaniem przednich / tylnych siedzeń, dźwignia zmiany biegów ILL., moduł sterowania przednią wentylacją fotela , jednostka główna A/V i nawigacyjna, lusterko elektrochromatyczne, audio, moduł sterowania klimatyzacją, uniwersalne złącze kontrolne, moduł adaptacyjnego oświetlenia przedniego, Przełącznik Crash Pad, Przełącznik Konsoli
CLUSTER 10 A Klaster instrumentów
MODULE 9 20A Blok PCB (Bezpiecznik – ABS 3, VACUUM PUMP 2, ECU 6, AEB, TCU 2, MODULE)
HEATED STEERING 15A BCM
MODULE 6 7,5A Moduł sterowania podgrzewaniem przednich/tylnych siedzeń, moduł sterowania przednich foteli wentylacyjnych
MODULE 5 10 A BCM, moduł sterowania kluczami SMART
A/C 2 7,5A Moduł sterowania klimatyzacją
MODULE 1 10 A BCM, dźwignia zmiany biegów skrzyni automatycznej
P/ WINDOW LH 25A Główny wyłącznik okna zasilania
A/C 1 7,5A Moduł sterowania klimatyzacją, jonizator klastra, blok złącza E/R (przekaźnik dmuchawy)
WIPER RR 15A Silnik tylnej wycieraczki, skrzynka przekaźników ICM (przekaźnik tylnej wycieraczki)
WASHER 15A Przełącznik wielofunkcyjny
SMART KEY 3 10 A Bez klucza SMART: Moduł immobilizera

Z kluczem SMART: Moduł sterowania kluczykiem SMART, przycisk Start/ Stop

STOP LAMP 7,5A Moduł sterujący kluczykiem SMART, przełącznik świateł stopu
P/WINDOW RH 25A Przełącznik główny okna zasilania, przełącznik okna zasilania pasażera
MEMORY 10 A Zestaw wskaźników, BCM, skrzynka przekaźników ICM (przekaźnik składania/rozkładania lusterek zewnętrznych), lusterko elektrochromowe, moduł sterowania klimatyzacją, przełącznik konsoli, przełącznik poduszki powietrznej
SUN ROOF 1 20A Panoramiczny szyberdach
TAIL GATE OPEN 10 A Przekaźnik tylnej klapy
INTERIOR LAMP 10 A Klucz zapłonowy III. i przełącznik ostrzegawczy drzwi, lampa wnętrza pojazdu, lampa sufitowa konsoli, przednia lampa toaletowa lewa i prawa, tylna lampa osobista lewa i prawa, lampa bagażowa, lampa schowka na rękawiczki, ładowarka bezprzewodowa
SMART KEY 2 15A Moduł sterowania kluczami SMART
ACC 10 A Tylna ładowarka USB, wzmacniacz, przełącznik zasilania lusterka zewnętrznego, blok PCB (przekaźnik gniazdka zasilania), moduł sterowania kluczem SMART, jednostka główna audio, audio-wideo i nawigacja, BCM, ładowarka bezprzewodowa
MULTIMEDIA 15A Jednostka główna audio, audio-wideo i nawigacja, tylna ładowarka USB
S/HEATER DRV/PASS 20A Moduł sterowania ogrzewaniem przednich foteli, moduł sterowania przednich foteli wentylacją powietrza
SUN ROOF 2 20A Panoramiczny szyberdach
P/SEAT (PASS) 30A Przełącznik ręczny fotela pasażera
MODULE 8 7,5A Elektromagnes klucza, pokładowy moduł diagnostyczny
POWER OUTLET 20A Przednie gniazdo zasilania nr 1 (przednia zapalniczka)
S/HEATER REAR 20A Moduł sterowania podgrzewaniem tylnych siedzeń
DOOR LOCK 20A Przekaźnik blokady/odblokowania drzwi
4WD 20A AWD ECM
MODULE 7 10 A Wyłącznik awaryjny, uchwyt zewnętrzny kluczyka SMART dla kierowcy/pasażera, czujnik AEB
AMP 25A AMP
SAFETY P/ WINDOW (DRV) 25A Moduł szyby bezpieczeństwa fotela kierowcy
HEATED MIRROR 10 A Lusterko zewnętrzne zasilania kierowcy/pasażera, moduł sterowania klimatyzacją
P/SEAT (DRV) 30A Przełącznik ręczny fotela kierowcy
MODULE 10 10 A BCM
SAFETY P/WINDOW (PASS) 25A Moduł szyby bezpieczeństwa fotela pasażera



Komora silnika

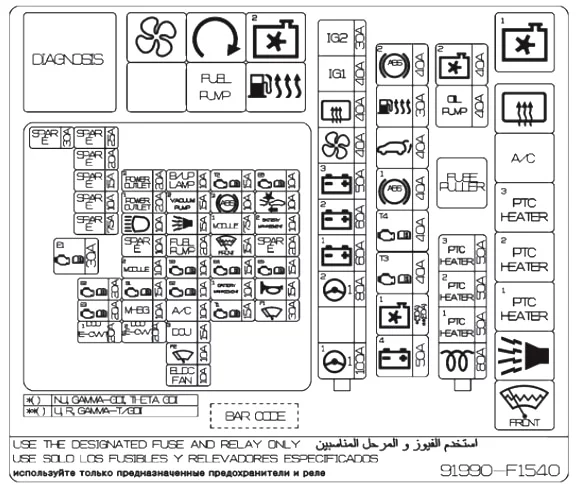

Typ 1

Kia Sportage IV (2020) - schematy bezpieczników i przekaźników

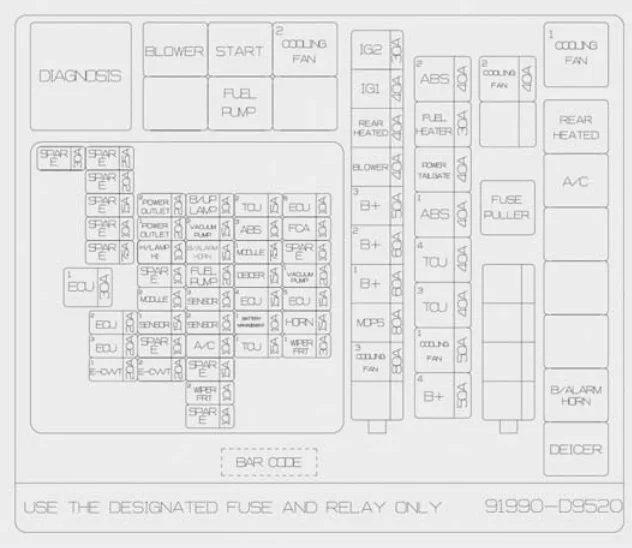

Typ 2

Kia Sportage IV (2020) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
COOLING FAN 3 80A Silnik wentylatora chłodzącego
MDPS 80A Jednostka MDPS
B+1 60A Blok przyłączeniowy SMART (IPS 2 (5CH), IPS 3 (2CH), IPS 4 (2CH), IPS 5 (2CH), IPS 6 (1CH), bezpiecznik -AMP), moduł 10
B+2 60A Blok przyłączeniowy SMART (IPS 1 (5CH), Bezpiecznik – MODUŁ 7, SMART KEY 2, SMART KET 3, LAMPA STOP)
B+3 50A Blok przyłączeniowy SMART (bezpieczniki – szyberdach 1, szyberdach 2, S/HEATER DRV/PASS, S/HEATER REAR, SAFETY P/WINDOW, przekaźnik okna zasilania)
BLOWER 40A Przekaźnik dmuchawy
REAR HEATED 40A Tylny podgrzewany przekaźnik
IG1 40A Bez SMART Key: wyłącznik zapłonu

z SMART Key: blok PCB (przekaźnik PDM (IG1)/PDM (ACC)

IG2 30A Przekaźnik startowy, bez klucza SMART: wyłącznik zapłonu;

z kluczem SMART: blok PCB (przekaźnik PDM ( IG2 ))

B+4 50A Blok złączy SMART (bezpiecznik – AWD, P/ Seat (DRV), P/ Seat (PASS), TAIL GATE OPEN, DOOR LOCK, przekaźnik wyłącznika automatycznego prądu upływu), moduł 8
COOLING FAN 1 50A Przekaźnik wentylatora chłodzącego 1
ABS 1 40A Moduł sterujący ESC, uniwersalne złącze kontrolne
POWER LIFTGATE 40A Moduł klapy bagażnika
ABS 2 40A Moduł ESC
COOLING FAN 2 40A Przekaźnik wentylatora chłodzącego 1
WIPER FRT 2 10 A BCM
E-CVVT 2 20A PCM
E-CVVT 1 20A PCM
WIPER FRT 1 30A Bez klucza SMART: wyłącznik zapłonu

z kluczem SMART: przekaźnik PDM (IG2 )

TCU 1 15A PCM
A/C 10 A Przekaźnik jednostki sterującej powietrzem
ECU 3 20A PCM
HORN 15A Przekaźnik klaksonowy
BATTERY MANAGEMENT 10 A Czujnik akumulatora
SENSOR 2 10 A Zawór sterujący olejem, zawór elektromagnetyczny sterowania przedmuchem, zawór elektromagnetyczny o zmiennym wlocie, elektromagnetyczny zawór sterujący RCV
SENSOR 1 15A Czujnik tlenu (góra/dół)
ECU 2 20A Cewka zapłonowa #1/#2/#3/#4
ECU 4 15A PCM
SENSOR 3 10 A Blok złącza E/R (przekaźnik wentylatora chłodzącego 1), zawór zamykający kanister, blok złącza E/R (jednostka kontroli powietrza
MODULE 2 10 A Blok złącza E/R (przekaźnik pompy paliwa)
VACUUM PUMP 1 20A Pompa próżniowa
DEICER 15A Blok przyłączeniowy E/R (przekaźnik odladzacza)
FUEL PUMP 20A Przekaźnik pompy paliwa
MODULE 1 7,5A Wyłącznik lampy stopu
B/ALARM HORN 15A Blok złącza E/R (przekaźnik sygnału dźwiękowego B/alarm)
H/LAMP HI 10 A Przekaźnik H/LP z funkcją Bl
FCA 10 A Czujnik wspomagania unikania kolizji do przodu (FCA)
ABS 3 10 A Moduł ESC
VACUUM PUMP 2 15A Pompa próżniowa, przełącznik próżniowy
POWER OUTLET 1 20A Przednie gniazdo zasilania #2
ECU 6 10 A PCM
TCU 2 15A Przełącznik zasięgu transmisji
B/UP LAMP 10 A Lampa tylnego zderzaka lewa i prawa, lusterko elektrochromowe
POWER OUTLET 2 20A Tylne gniazdo zasilania
ECU 1 30A Przekaźnik sterujący silnika
Nazwa przekaźnika Rodzaj
Cooling Fan 1 Relay MINI
Rear Defogger Relay MIKRO
A/C Relay MIKRO
B/Alarm Horn Relay MIKRO
Deicer Relay MIKRO
Cooling Fan 2 Relay MIKRO
Start Relay MIKRO
Blower Relay MIKRO
Fuel pump Relay MIKRO

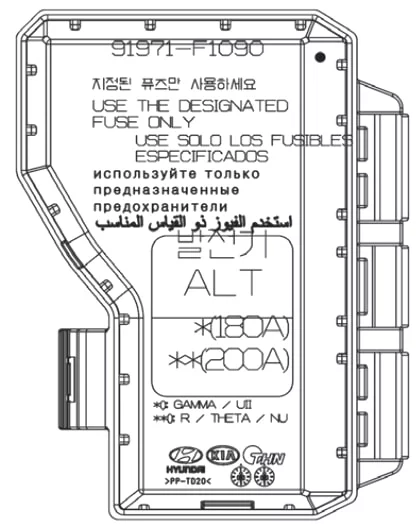

Osłona zacisków akumulatora (główny bezpiecznik)

Kia Sportage IV (2020) - schematy bezpieczników i przekaźników
