W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Soul III (SK3) z lat: 2003, 2004, 2005, 2006.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

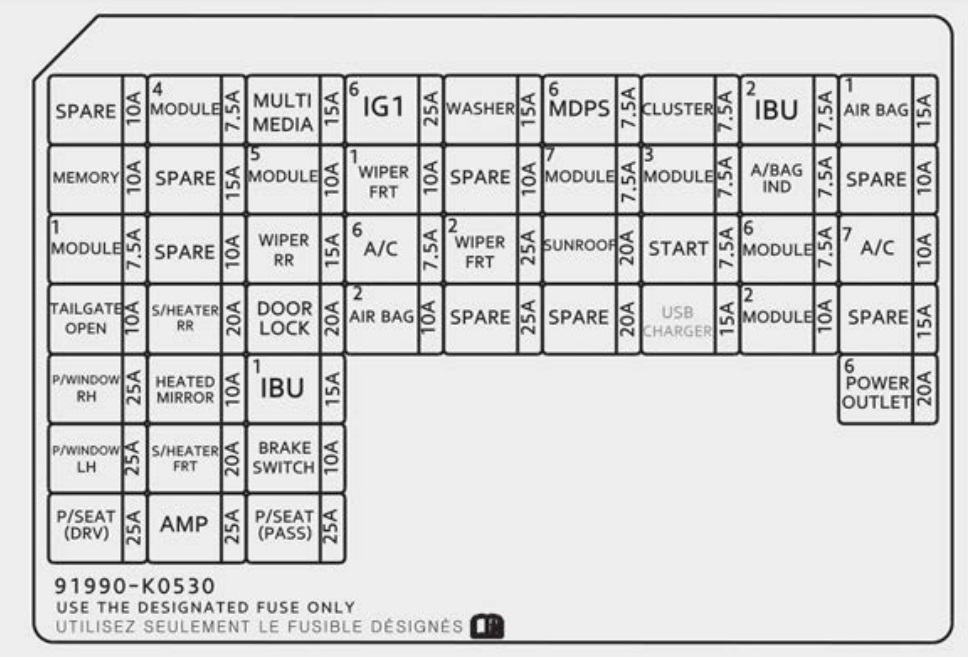

Schemat skrzynki bezpieczników tablicy rozdzielczej
Skrzynka bezpieczników znajduje się za pokrywą po stronie kierowcy na desce rozdzielczej.
| Nazwa | Ampery [A] | Opis |
| POWER OUTLET | 20A | Przednie gniazdo zasilania, lewe |
| MODULE2 | 10 A | Lampka nastrojowa dźwięku, blok przyłączeniowy E/R (przekaźnik gniazdka zasilania), audio, przednia/tylna ładowarka USB, ładowarka bezprzewodowa, wzmacniacz, lampka zakresu nastrojów w drzwiach kierowcy/pasażera, przełącznik zasilania w lusterku zewnętrznym, jednostka główna A/V i nawigacji, IBU |
| HEATED MIRROR | 10 A | Lusterko zewnętrzne zasilania kierowcy/pasażera, moduł sterujący klimatyzacji, ECM |
| IG1 | 25A | Blok PCB (bezpiecznik – ABS3, ECU5, SENSOR4, TCU2) |
| AIR BAG1 | 15A | Czujnik wykrywania obecności, moduł sterujący SRS |
| A/BAG IND | 7,5A | Zestaw wskaźników, moduł sterujący klimatyzacji |
| IBU2 | 7,5A | IBU |
| CLUSTER | 7,5A | HUD, zestaw wskaźników |
| MDPS | 7,5A | Jednostka MDPS / EPS (elektryczne wspomaganie kierownicy) |
| MODULE3 | 7,5A | Dźwignia zmiany biegów ATM, włącznik świateł stopu |
| MODULE4 | 7,5A | Kamera przednia, IBU, przedni radar, przełącznik Crash Pad, tylny radar narożny LH/RH |
| MODULE5 | 10 A | Moduł sterujący wentylacji przednich siedzeń, moduł sterujący klimatyzacji, jednostka główna A/V i nawigacji, moduł sterujący podgrzewacza przednich siedzeń, wskaźnik dźwigni zmiany biegów ATM, moduł podgrzewania tylnych siedzeń, audio, ECM (elektryczne lusterko chromowane) |
| A/C1 | 7,5A | Blok przyłączeniowy E/R (przekaźnik dmuchawy, przekaźnik grzejnika PTC nr 1/#2), moduł sterujący klimatyzacji |
| WIPER FRT2 | 25A | Silnik wycieraczki przedniej, blok PCB (przekaźnik (niski) przedniej wycieraczki) |
| WIPER RR | 15A | Silnik wycieraczki tylnej, skrzynka przekaźników ICM (przekaźnik tylnej wycieraczki) |
| WASHER | 15A | Przełącznik wielofunkcyjny |
| MODULE6 | 7,5A | IBU |
| MODULE7 | 7,5A | Moduł sterujący podgrzewania przednich/tylnych siedzeń, moduł sterujący wentylacji przednich siedzeń, przednia podgrzewana skrzynia (przedni podgrzewany przekaźnik lewy) |
| WIPER FRT1 | 10 A | Silnik wycieraczki przedniej, blok PCB (przekaźnik (niski) przedniej wycieraczki), IBU, ECM/PCM |
| A/C2 | 10 A | ECM/PCM, moduł sterujący klimatyzacji, rezystor dmuchawy, silnik dmuchawy, blok przyłączeniowy E/R (przekaźnik dmuchawy) |
| START | 7,5A | Bez inteligentnego kluczyka i IMMO: Skrzynka przekaźników ICM (przekaźnik alarmu włamaniowego),
z kluczykiem inteligentnym lub IMMO: Przełącznik zasięgu skrzyni biegów, IBU, ECM/PCM, blok przyłączeniowy E/R (przekaźnik rozruchu) |
| P/WINDOW LH | 25A | Przekaźnik lewego podnośnika szyb, moduł podnośnika szyb bezpieczeństwa kierowcy |
| P/WINDOW RH | 25A | Przekaźnik podnośnika szyby RH, moduł podnośnika szyby bezpieczeństwa pasażerów |
| TAILGATE OPEN | 10 A | Przekaźnik otwarcia tylnej klapy |
| SUNROOF | 20A | Silnik szyberdachu |
| AMP | 25A | BEZ ISG: AMP
Z ISG: konwerter DC-DC |
| S/HEATER FRT | 20A | Moduł sterujący podgrzewacza przednich siedzeń, moduł sterujący wentylacji przednich siedzeń |
| P/SEAT (DRV) | 25A | MODUŁ FOTELA ELEKTRYCZNEGO (DRV) |
| P/SEAT (PASS) | 25A | MODUŁ SIEDZENIA ELEKTRYCZNEGO (PASS) |
| S/HEATER RR | 20A | Moduł sterujący ogrzewania tylnych siedzeń |
| DOOR LOCK | 20A | Przekaźnik blokady/odblokowania drzwi, skrzynka przekaźników ICM (przekaźnik odblokowania T/Turn) |
| BRAKE SWITCH | 10 A | Przełącznik świateł stopu, IBU |
| IBU1 | 15A | IBU |
| AIR BAG2 | 10 A | Moduł sterujący SRS |
| MODULE1 | 7,5A | Przełącznik zagrożeń, elektromagnes blokady kluczyka, czujnik deszczu, złącze łącza danych |
| MEMORY1 | 10 A | Zestaw wskaźników, moduł sterujący klimatyzacji, HUD |
| MULTI MEDIA | 15A | Jednostka główna audio, A/V i nawigacyjna, konwerter DC-DC |

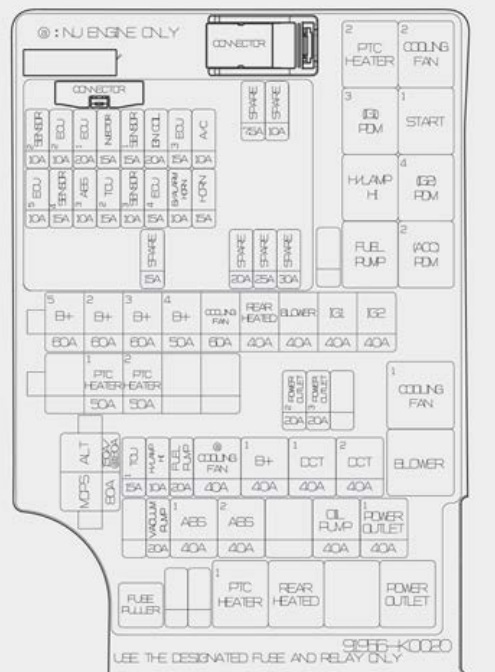

Schemat skrzynki bezpieczników w komorze silnika
| Nazwa | Ampery [A] | Opis |
| ALT | 150A (G4FJ)
180A (G4NH) |
Alternator, blok przyłączeniowy E/R (bezpiecznik – VACUUM PUMP, OIL PUMP, POWER OUTLET1), ESC (elektroniczna kontrola stabilności) 1, ESC (elektroniczna kontrola stabilności)2) |
| MDPS | 80A | Jednostka MDPS / EPS (wspomaganie kierownicy napędzane silnikiem / elektryczne wspomaganie
kierownicy) |
| B+5 | 60A | Blok PCB (płytka drukowana) (przekaźnik sterujący silnika, bezpiecznik – ECU3, ECU4, klakson, klimatyzacja) |
| B+2 | 60A | Blok przyłączeniowy ICU (moduł sterujący IPS) |
| B+3 | 60A | Blok przyłączeniowy ICU (moduł sterujący IPS) |
| B+4 | 50A | Blok połączeniowy ICU (bezpiecznik – P/WINDOW LH, P/WINDOW RH, TAILGATE OPEN, SUNROOF, AMP, S/HEATER FRT, P/SEAT (DRV), P/ SEAT (PASS) |
| COOLING FAN | 60A | G4FH: Przekaźnik wentylatora chłodzącego nr 1 |
| REAR HEATER | 40A | Przekaźnik tylnej nagrzewnicy |
| BLOWER | 40A | Przekaźnik dmuchawy |
| IG1 | 40A | Bez inteligentnego kluczyka: wyłącznik zapłonu
Z inteligentnym kluczykiem: blok przyłączeniowy E/R (przekaźnik nr 2 PDM (ACC), przekaźnik nr 3 PDM (IG1)) |
| IG2 | 40A | Bez inteligentnego kluczyka: stacyjka, przekaźnik startu nr 1
Z kluczykiem inteligentnym: blok przyłączeniowy E/R (przekaźnik nr 4 PDM (IG2),), przekaźnik startu nr 1 |
| PTC HEATER 1 | 50A | Przekaźnik nr 1 podgrzewacza PTC |
| PTC HEATER 2 | 50A | Przekaźnik nr 2 podgrzewacza PTC |
| ABS1 | 40A | Moduł ESC (elektroniczna kontrola stabilności), moduł sterujący ABS (układ przeciwblokujący). |
| ABS2 | 40A | Moduł ESC (elektroniczna kontrola stabilności), moduł sterujący ABS (układ przeciwblokujący). |
| POWER OUTLET 1 | 40A | Przekaźnik gniazda zasilania |
| POWER OUTLET 2 | 20A | Przednie gniazdo zasilania, prawe |
| POWER OUTLET 3 | 20A | Tylne gniazdo zasilania |
| OIL PUMP | 40A | Elektroniczna pompa olejowa |
| VACUUM PUMP | 20A | Elektryczna pompa próżniowa |
| TCU1 | 15A | TCM (moduł kontroli skrzyni biegów) |
| H/LAMP HI | 10 A | Przekaźnik reflektora (wysoki). |
| FUEL PUMP | 20A | Przekaźnik pompy paliwa |
| COOLING FAN | 40A | G4NH: Przekaźnik wentylatora chłodzącego nr 1/nr 2 |
| B+1 | 40A | Blok połączeniowy ICU (przekaźnik zatrzaskowy obciążenia długoterminowego, bezpiecznik – WYŁĄCZNIK HAMULCA, MODUŁ 1, IBU1, poduszka powietrzna 2, zamek drzwi, S/HEATER RR) |
| ECU1 | 20A | (benzyna) 2,0 MPI: PCM (moduł sterujący zespołem napędowym) |
| ECU3 | 15A | (benzyna) 2,0 MPI: PCM (moduł sterujący zespołem napędowym) |
| ECU4 | 15A | (benzyna) 2,0 MPI: PCM (moduł sterujący zespołem napędowym) |
| HORN | 15A | Przekaźnik klaksonu |
| A/C | 10 A | Przekaźnik COMP klimatyzacji |
| IGN COIL | 20A | Cewka zapłonowa #1/#2/#3/#4 |
| SENSOR3 | 10 A | Blok przyłączeniowy E/R (przekaźnik pompy paliwa) |
| INJECTOR | 15A | [(benzyna) 2,0 MPI] Wtryskiwacz nr 1/#2/#3/#4 |
| SENSOR1 | 15A | Czujnik tlenu (góra/dół) |
| SENSOR2 | 10 A | Przekaźnik układu klimatyzacji, zawór zamykający kanistra, zawór elektromagnetyczny sterujący upustem, blok przyłączeniowy E/R (przekaźnik wentylatora chłodzącego nr 1), zawór recyrkulacji turbo
(benzyna) 2,0 MPI: zawór kontroli oleju nr 1/#2/#3, oczyszczanie Elektrozawór sterujący, zawór elektromagnetyczny o zmiennym wlocie, blok przyłączeniowy E/R (wentylator chłodzący #1/#2) |
| ABS3 | 10 A | Moduł ESC (elektroniczna kontrola stabilności), moduł sterujący ABS (układ przeciwblokujący), złącze łącza danych, uniwersalne złącze kontrolne |
| ECU5 | 10 A | (benzyna) 2,0 MPI: PCM (moduł sterujący zespołem napędowym) |
| SENSOR4 | 15A | (benzyna) 2,0 MPI: Elektroniczna pompa olejowa |
| TCU2 | 15A | Przełącznik zakresu skrzyni biegów |
