Kia Niro (2017) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Niro z lat: 2017. Kia Niro to kompaktowy crossover hybrydowy produkowany przez południowokoreańską firmę Kia Motors. Model ten został wprowadzony na rynek w 2016 roku jako hybrydowy pojazd o niskim zużyciu paliwa, co przyczyniło się do rozwoju gamy ekologicznych pojazdów marki Kia. […]

09/01/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Niro z lat: 2017.

Kia Niro to kompaktowy crossover hybrydowy produkowany przez południowokoreańską firmę Kia Motors. Model ten został wprowadzony na rynek w 2016 roku jako hybrydowy pojazd o niskim zużyciu paliwa, co przyczyniło się do rozwoju gamy ekologicznych pojazdów marki Kia.

Oto kilka kluczowych cech i informacji na temat Kia Niro:

  1. Hybrydowy napęd: Kia Niro jest hybrydem typu HEV (Hybrid Electric Vehicle), co oznacza, że jest wyposażony w zarówno silnik spalinowy, jak i silnik elektryczny. Działa on na zasadzie równoległego hybrydowego układu napędowego, który zapewnia oszczędność paliwa i ogranicza emisje.
  2. Efektywność paliwowa: Główną zaletą Kii Niro jest jego niskie zużycie paliwa. Dzięki hybrydowemu układowi napędowemu, ten kompaktowy crossover jest bardzo oszczędny, co przyciąga tych, którzy chcą zmniejszyć swoje wydatki na paliwo i wpływ na środowisko.
  3. Elektryczne wersje: Poza standardowym modelem hybrydowym, Kia wprowadziła także wersje Niro jako hybrydowy plug-in (PHEV) i w pełni elektryczny (BEV). To daje klientom różne opcje wyboru, w zależności od ich potrzeb i preferencji dotyczących ekologicznych technologii napędu.
  4. Przestronność: Mimo swojego kompaktowego rozmiaru, Kia Niro oferuje przestronne i wygodne wnętrze. To sprawia, że jest atrakcyjny dla rodzin i osób, które cenią sobie przestrzeń w samochodzie.
  5. Wyposażenie i technologie: Kia Niro jest wyposażony w różne zaawansowane technologie, w tym systemy multimedialne z ekranem dotykowym, asystenta kierowcy, systemy bezpieczeństwa i wiele innych udogodnień.
  6. Design: Niro ma nowoczesny i atrakcyjny design, który łączy cechy typowe dla kompaktowego crossovera z futurystycznymi detalami.
  7. Nagrody: Kia Niro zdobył wiele nagród i wyróżnień, w tym uznanie za najlepszy samochód hybrydowy w swojej klasie.
  8. Wprowadzenie wodoru: Kia eksperymentuje także z wodorowym napędem w serii Niro, wprowadzając model Niro Fuel Cell, który wykorzystuje wodór jako źródło energii.

Kia Niro to model, który doskonale wpisuje się w trend rosnącej popularności pojazdów ekologicznych. Dzięki różnym wersjom napędu i konkurencyjnemu cenowo podejściu, Niro stał się popularnym wyborem dla tych, którzy szukają kompaktowego crossovera, który jest przyjazny dla środowiska i ekonomiczny w eksploatacji.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Kia Sorento III (2016-2017) - schematy bezpieczników i przekaźników

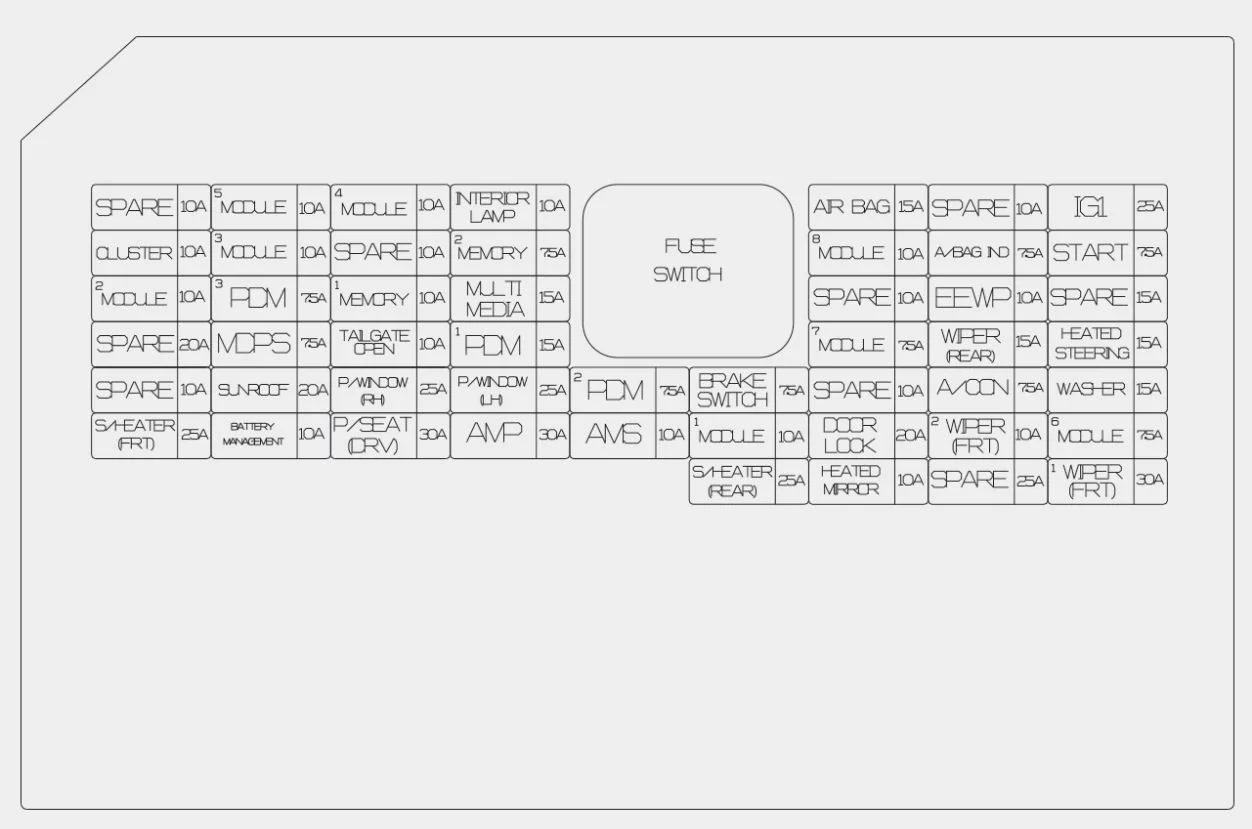

Panel przyrządów (skrzynka bezpieczników po stronie kierowcy)

Kia Niro (2017) - schematy bezpieczników i przekaźników

Nazwa bezpiecznika Ampery [A] Opis
MODULE 5 10 A Przełącznik Crash Pad, lusterko elektrochromatyczne, jednostka główna audio/wideo i nawigacja, audio, wskaźnik dźwigni zmiany biegów, jednostka VESS, moduł sterowania klimatyzatorem, siłownik urządzenia do poziomowania reflektorów lewych i prawych, moduł IMS kierowcy, moduł sterowania ogrzewaniem przednich siedzeń, Tylne siedzenie – moduł sterowania podgrzewaniem, moduł automatycznego poziomowania reflektorów
MODULE 4 10 A Moduł sterujący systemu ostrzegania przed niezamierzoną zmianą pasa ruchu, przełącznik Crash Pad, moduł AEB, radar wykrywania martwego pola, lewa rączka/prawa rączka
INTERIOR LAMP 10 A Lampka bagażnika, kluczyk zapłonu ILL. i przełącznik ostrzegawczy drzwi, przednia lampka w drzwiach, lampka pokojowa, lampka sufitowa konsoli
A/BAG 15A Moduł sterujący SRS (Dodatkowy system przytrzymujący)
IG 1 25A Blok płytki drukowanej (bezpiecznik – F35, F36, F37, F38)
CLUSTER 10 A Klaster instrumentów
MODULE 3 10 A BCM (moduł kontroli nadwozia), dźwignia zmiany biegów z podwójnym sprzęgłem, moduł drzwi kierowcy/pasażera, przełącznik świateł stopu
MEMORY 2 7,5A Aktywna klapa powietrza
MODULE 8 10 A Elektryczna pompa wodna (silnik), aktywna klapa powietrza, czujnik VPD, blok przyłączeniowy E/R (RLY. 4), moduł sterujący BMS
A/BAG IND 7,5A Moduł sterowania klimatyzatora, zestaw wskaźników
START 7,5A [Bez inteligentnego klucza i bez immobilizera] Przekaźnik alarmu przeciwwłamaniowego

[Z inteligentnym kluczem / z immobilizerem] Przełącznik inhibitora



Nazwa bezpiecznika Ampery [A] Opis
MODULE 2 10 A Blok przyłączeniowy w maszynowni (przekaźnik 14), ładowarka bezprzewodowa, BCM (moduł kontroli nadwozia), AMP (wzmacniacz), moduł sterowania inteligentnym kluczykiem, ładowarka USB , jednostka główna audio, audio/wideo i nawigacja, lusterko zewnętrzne kierowcy
PDM 3 7,5A [Bez inteligentnego kluczyka] Moduł immobilizera

[Z inteligentnym kluczykiem] Moduł sterowania inteligentnym kluczykiem

MEMORY 1 10 A Klaster instrumentów, ładowarka bezprzewodowa, moduł sterowania klimatyzatorem, automatyczny czujnik światła i fotokomórka, czujnik deszczu, BCM (moduł kontroli nadwozia), skrzynka przekaźników ICM (przekaźnik składania/rozkładania lusterek zewnętrznych), moduł zintegrowanego systemu pamięci kierowcy, moduł drzwi kierowcy/pasażera
MULTI MEDIA 15A Jednostka główna audio, audio/wideo i nawigacja
EEWP 10 A Elektryczna pompa wodna (HEV)
MDPS 7,5A MDPS (Wspomaganie kierownicy napędzane silnikiem)
TAIL GATE 10 A Przekaźnik tylnej klapy, skrzynka przekaźników ICM (przekaźnik pokrywy paliwa), przełącznik wlewu paliwa
PDM 1 15A Inteligentny moduł sterowania kluczami
MODULE 7 7,5A Falownik AC (220 V), moduł falownika AC, moduł sterowania ogrzewaniem tylnych siedzeń, moduł sterowania ogrzewaniem przednich siedzeń / moduł sterowania przednich foteli wentylacją powietrza
WIPER (REAR) 15A Blok przyłączeniowy w maszynowni (przekaźnik.5)
HEATED STEERING 15A BCM (moduł kontroli nadwozia)
SUNROOF 20A Silnik szyberdachu



Nazwa bezpiecznika Ampery [A] Opis
P/WINDOW RH 25A Przekaźnik boczny prawego uchwytu podnośnika szyby, moduł szyby bezpieczeństwa kierowcy/pasażera
P/WINDOW LH 25A Przekaźnik boczny lewego uchwytu podnośnika szyby, moduł szyby bezpieczeństwa kierowcy/pasażera
PDM 2 7,5A [Bez inteligentnego klucza] Moduł immobilizera

[Z inteligentnym kluczykiem] Moduł sterowania inteligentnym kluczykiem, przełącznik przycisku Start/Stop

BRAKE SWITCH 7,5A Wyłącznik lampy stopu
A/CON 7,5A Moduł sterowania klimatyzatorem, jonizator, blok przyłączeniowy w maszynowni (przekaźnik 1/2/12), elektroniczna sprężarka klimatyzatora
WASHER 15A Przełącznik wielofunkcyjny
S/HEATER (FRT) 25A Moduł sterowania ogrzewaniem przednich foteli, moduł sterowania przednich foteli wentylacją powietrza
BATTERY MANAGEMENT 10 A Moduł sterowania BMS
P/SEAT (DRV) 30A [Bez zintegrowanego systemu pamięci] Przełącznik ręczny fotela kierowcy

[Z zintegrowanym systemem pamięci] Przełącznik ręczny fotela kierowcy, moduł zintegrowanego systemu pamięci kierowcy

AMP 30A AMP (wzmacniacz)
AMS 10 A Czujnik akumulatora
MODULE 1 10 A Złącze łącza danych, wyłącznik awaryjny/blokada kluczyka, moduł AEB, moduł drzwi kierowcy, moduł drzwi pasażera, klamka zewnętrzna inteligentnego kluczyka kierowcy, klamka zewnętrzna inteligentnego kluczyka pasażera



Nazwa bezpiecznika Ampery [A] Opis
DOOR LOCK 20A Przekaźnik blokady/odblokowania drzwi, skrzynka przekaźników ICM (przekaźnik zamka)
WIPER2 (FRT) 10 A BCM (moduł kontroli nadwozia), ECM (moduł kontroli silnika)
MODULE 6 7,5A BCM (moduł kontroli nadwozia), moduł inteligentnej kontroli kluczyka
S/HEATER (REAR) 25A Moduł sterowania podgrzewaniem tylnych siedzeń
HEATED MIRROR 10 A Moduł sterujący klimatyzacji, lusterko zewnętrzne zasilania kierowcy/pasażera
WIPER1 (FRT) 30A Silnik wycieraczek, blok płytki drukowanej (przekaźnik przednich wycieraczek (niski)

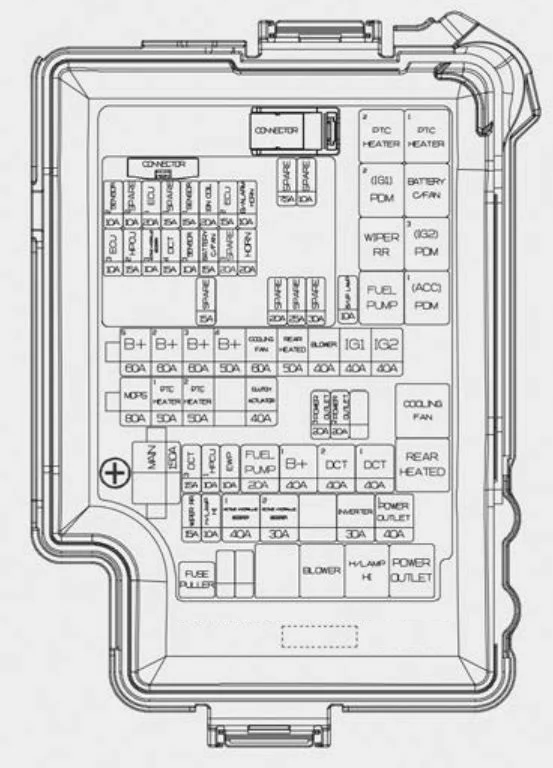

Skrzynka bezpieczników w komorze silnika

Kia Niro (2017) - schematy bezpieczników i przekaźników

Nazwa Nazwa bezpiecznika Ampery [A] Opis
WIELE BEZPIECZNIKÓW B+ 5 60A Blok płytki drukowanej (bezpiecznik – F40, F41, F42, F49, F50, przekaźnik sterujący silnika)
B+ 2 60A Zintegrowany moduł sterowania zasilaniem bramy (bezpiecznik – F47, ARISU(4CH), IPS(2CH), IPS(2CH))
B+ 3 60A Zintegrowany moduł kontroli mocy bramy (ARISU (4CH), IPS (2CH), IPS (2CH), IPS (2CH))
B+ 4 50A Zintegrowany moduł kontroli mocy bramy (bezpiecznik – F24, F30, F31, F32, F38, F39, F40, F41, F42)
COOLING FAN 60A Przekaźnik.9
REAR HEATED 50A Przekaźnik.10
BLOWER 40A Przekaźnik.12
IG 1 40A Wyłącznik zapłonu/blok przyłączeniowy w komorze silnika (przekaźnik 3/8)
IG 2 40A Wyłącznik zapłonu/blok przyłączeniowy w komorze silnika (przekaźnik 6)
MDPS 80A MDPS (Wspomaganie kierownicy napędzane silnikiem)
PTC HEATER 1 50A Przekaźnik
PTC HEATER 2 50A Przekaźnik
CLUTCH ACTUATOR 40A Siłownik sprzęgła (HEV)
MAIN 150A Bezpiecznik – F26, F27, F28, F29, F31, F32, niskonapięciowy konwerter DC-DC
Nazwa Nazwa bezpiecznika Ampery [A] Opis
BEZPIECZNIK POWER OUTLET 3 20A Gniazdo zasilania #2
POWER OUTLET 2 20A Gniazdo zasilania nr 1
DCT 3 15A TCM (moduł kontroli skrzyni biegów)
HPCU 1 10 A HPCU
EWP 10 A Elektryczna pompa wodna (silnik)
B+ 1 40A Zintegrowany moduł sterowania zasilaniem bramy (bezpiecznik – F25, F33, F34, F43, F44, urządzenie do automatycznego odcinania prądu upływu)
DCT 2 40A TCM (moduł kontroli skrzyni biegów)
DCT 1 40A TCM (moduł kontroli skrzyni biegów)
REAR WIPER 15A Przekaźnik.5
HEAD LAMP HI 10 A Przekaźnik.13
AHB 1 40A Zintegrowana jednostka uruchamiająca hamulec, uniwersalne złącze kontrolne
AHB 2 30A Zintegrowana jednostka uruchamiająca hamulec
Nazwa Nazwa bezpiecznika Ampery [A] Opis
BEZPIECZNIK INVERTER 30A Moduł falownika klimatyzacji
POWER OUTLET1 40A Przekaźnik.14
B/UP LAMP 10 A Audio, lusterko elektrochromowe, lampa cofania po lewej stronie uchwytu / po prawej stronie uchwytu
FUEL PUMP 20A Przekaźnik pompy paliwa

Obwód (blok PCB)

Ampery [A] Nazwa bezpiecznika Opis
10 A ECU 3 ECU
15A HPCU 2 HPCU, siłownik sprzęgła (HEV)
10 A ACTIVE HYDRAULIC BOOTER 3 Zintegrowana jednostka uruchamiająca hamulec, uniwersalne złącze kontrolne
15A DCT 4 Dźwignia zmiany biegów z podwójnym sprzęgłem, TCM (moduł kontroli skrzyni biegów), przełącznik inhibitora
10 A SENSOR 3 Przekaźnik pompy paliwa, zawór kontroli oleju nr 1/#2 (wlot/wylot), czujnik położenia wałka rozrządu nr 1/#2 (wlot/wylot)
15A BATTERY C/FAN Blok przyłączeniowy w maszynowni (przekaźnik.4)
20A HORN Przekaźnik klaksonowy
10 A SENSOR 2 Zawór elektromagnetyczny sterowania przedmuchem, blok połączeń w komorze silnika (RLY.9), czujnik masowego przepływu powietrza
20A ECU 1 ECU



Ampery [A] Nazwa bezpiecznika Opis
15A SENSOR 1 Czujnik tlenu (GÓRA/DÓŁ)
20A IGN COIL Cewka zapłonowa #1~#4
15A ECU 2 ECM (moduł sterowania silnikiem)
10 A B/ALARM HORN Przekaźnik sygnału dźwiękowego alarmu włamaniowego



Przekaźniki

Nazwa przekaźnika Rodzaj
Przekaźnik grzałki PTC nr 2 MIKRO
Przekaźnik podgrzewacza PTC nr 1 MIKRO
Przycisk Start #2 (IG1) Przekaźnik MIKRO
Akumulator C/przekaźnik wentylatora MIKRO
Przekaźnik tylnej wycieraczki MIKRO
Przycisk Start #3 (IG2) Przekaźnik MIKRO
Przycisk Start #1 (ACC) Przekaźnik MIKRO
Przekaźnik wentylatora chłodzącego MINI
Tylny przekaźnik odmgławiacza MINI
Przekaźnik dmuchawy MIKRO
Przekaźnik świateł drogowych MIKRO
Przekaźnik wyjściowy zasilania MIKRO
Pompa paliwowa MIKRO
