W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Infiniti JX35, QX60 z lat: 2012, 2013, 2014, 2015, 2016, 2017.
Panel bezpieczników znajduje się za schowkiem po stronie kierowcy.

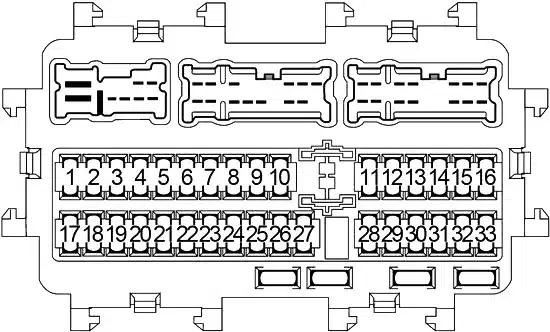

| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 10 | Moduł kontroli nadwozia (BCM), przełącznik systemu ostrzegawczego, automatyczne lusterko wewnętrzne zapobiegające oślepianiu, system automatycznego oświetlenia, lampa cofania automatycznego pozycjonera jazdy, system światła dziennego, system wspomagania jazdy, przednia lampa przeciwmgielna, przednia wycieraczka i system spryskiwaczy, reflektor, System celowania reflektorów, uniwersalny nadajnik-odbiornik Homelink, oświetlenie, lusterko wewnętrzne, inteligentny system kluczyka/funkcja uruchamiania silnika, lampa pokojowa, IVIS, system szyberdachu, lampy postojowe, lampy tablicy rejestracyjnej, lampy tylne, system zamka elektrycznego, fotele elektryczne, okno elektryczne System, odmgławiacz tylnej szyby, tylna wycieraczka i system spryskiwaczy, system monitorowania ciśnienia w oponach, holowanie przyczepy, kierunkowskazy i światła ostrzegawcze, system bezpieczeństwa pojazdu, system dzwonków ostrzegawczych, przełącznik pamięci siedzeń |
| 2 | 15 | Moduł sterowania nadwozia (BCM) |
| 3 | 15 | Moduł kontroli nadwozia (BCM), system zamka elektrycznego, inteligentny system kluczyka/funkcja rozruchu silnika, system bezpieczeństwa pojazdu |
| 4 | 15 | Moduł kontroli nadwozia (BCM), system zamka elektrycznego, inteligentny system kluczyka/funkcja rozruchu silnika, system bezpieczeństwa pojazdu |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | 20 | Gniazdo zasilania tylnego ładunku |
| 10 | 10 | Przełącznik świateł stopu, moduł sterujący nadwozia (BCM), inteligentny tempomat (ICC) przekaźnik wstrzymania hamulca, moduł sterujący silnika (ECM) |
| 11 | 15 | Wzmacniacz audio Bose |
| 12 | 15 | Wzmacniacz audio Bose |
| 13 | 10 | Miernik kombinowany |
| 14 | 5 | Sterowanie klimatyzatorem, system trybu jazdy, podgrzewana kierownica, system pasów bezpieczeństwa przed zderzeniem , czujnik deszczu |
| 15 | 15 | System audio, jednostka sterująca AV, wyświetlacz, tuner radia satelitarnego, jednostka sterująca Bluetooth, rozdzielacz wideo, tylne pomocnicze gniazda wejściowe, wyświetlacz zagłówkowy, telematyczna jednostka sterująca (TCU) |
| 16 | 5 | Moduł sterowania nadwozia (BCM) |
| 17 | 15 | Silnik dmuchawy przedniej |
| 18 | – | – |
| 19 | 20 | Zapalniczka |
| 20 | 20 | Gniazdo zasilania tylnej konsoli |
| 21 | 20 | Gniazdo zasilania konsoli przedniej |
| 22 | 10 | Odmgławiacz lusterek zewnętrznych |
| 23 | 15 | Odmgławiacz tylnej szyby |
| 24 | 15 | Odmgławiacz tylnej szyby |
| 25 | 10 | Brzęczyk ostrzegawczy inteligentnego kluczyka, wyłącznik zapłonu z przyciskiem, moduł sterowania napędem na wszystkie koła (AWD), złącze łącza danych, odbiornik zdalnego otwierania pojazdu bez kluczyka, jednostka sterująca powrotem mocy oparcia fotela, moduł sterowania skrzyni biegów (TCM) |
| 26 | 5 | Przełącznik celowania reflektorów |
| 27 | 15 | Silnik dmuchawy przedniej |
| 28 | 15 | Podgrzewane siedzenie w drugim rzędzie |
| 29 | 5 | System audio, jednostka sterująca AV, jednostka sterująca monitorem otoczenia, jednostka sterująca telematyka (TCU), jednostka sterująca sonaru, automatyczne lusterko wewnętrzne zapobiegające oślepianiu, przekaźnik holowniczy przyczepy №1, przekaźnik holowniczy przyczepy №2, przekaźnik cofania przyczepy, podgrzewany Przekaźnik fotela, sterowanie klimatyzacją |
| 30 | 10 | Jednostka sterująca Bluetooth, jednostka sterująca zaawansowanych systemów wspomagania kierowcy (ADAS), czujnik inteligentnego tempomatu (ICC), przekaźnik zatrzymania hamulca ICC, przełącznik położenia pedału hamulca, moduł sterowania silnikiem (ECM), brzęczyk ostrzegawczy, radar boczny (LH/RH), Kamera pasa ruchu, złącze łącza danych, elektronicznie sterowany zawór elektromagnetyczny sterowania mocowaniem silnika, sterowanie klimatyzacją, jonizator, czujnik wykrywania gazów spalinowych/nieprzyjemnych zapachów z zewnątrz, przekaźnik PTC nr 1, przekaźnik PTC nr 2, główny wyłącznik wylotu klimatyzacji 120 V, gniazdo zasilania |
| 31 | 5 | Licznik kombinowany |
| 32 | 10 | Jednostka czujnika diagnostyki poduszek powietrznych, jednostka sterująca systemu klasyfikacji pasażerów |
| 33 | – | – |
| 74 | 10 | Podgrzewany przekaźnik sterujący |

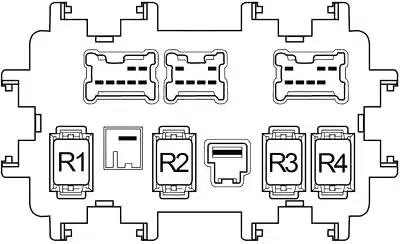

| R1 | Zapłon №2 | |
| R2 | Silnik dmuchawy | |
| R3 | Odmgławiacz tylnej szyby | |
| R4 | Akcesorium №1 | |

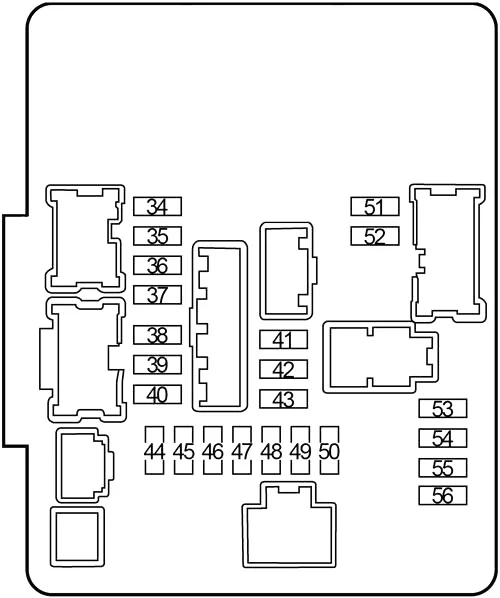

| Numer | Ampery [A] | Opis |
|---|---|---|
| 34 | 10 | Prawy reflektor (światła drogowe) |
| 35 | 10 | Lewy reflektor (światła drogowe) |
| 36 | 15 | Prawy reflektor (światła mijania) |
| 37 | 15 | Lewy reflektor (światła mijania) |
| 38 | 10 | Moduł sterujący silnika (ECM), elektromagnetyczny zawór sterujący VIAS, zawór sterujący odpowietrznika pochłaniacza EVAP, przekaźnik silnika sterującego przepustnicą |
| 39 | 10 | Moduł sterujący silnika (ECM), zawór elektromagnetyczny regulacji objętości przedmuchu pochłaniacza EVAP, zawór elektromagnetyczny regulacji rozrządu zaworów dolotowych, zawór elektromagnetyczny pośredniej blokady rozrządu zaworów dolotowych, zawór elektromagnetyczny regulacji rozrządu zaworów wydechowych, czujnik masowego przepływu powietrza |
| 40 | 15 | Podgrzewane czujniki tlenu, czujniki stosunku powietrza do paliwa |
| 41 | 30 | Przekaźnik wycieraczek przednich |
| 42 | 15 | Przekaźnik przednich świateł przeciwmgielnych |
| 43 | 10 | Przekaźnik świateł do jazdy dziennej |
| 44 | 15 | Cewki zapłonowe, skraplacz, moduł sterujący silnika (ECM) |
| 45 | 10 | Wtryskiwacze paliwa, moduł sterujący silnika (ECM) |
| 46 | 10 | Przełącznik zakresu transmisji, moduł sterowania skrzynią biegów (TCM), główny czujnik prędkości, czujnik prędkości wejściowej, czujnik prędkości wyjściowej |
| 47 | 15 | Przekaźnik pompy paliwa |
| 48 | 10 | Przekaźnik wentylatora chłodzącego, silniki kierunkowe reflektorów, przełącznik kierunkowania reflektorów, czujnik zasięgu transmisji |
| 49 | 10 | Jednostka sterująca napędu na wszystkie koła (AWD), moduł sterujący wspomagania kierownicy, przekaźnik zaworu elektromagnetycznego ABS, przekaźnik silnika ABS, czujnik kąta skrętu, czujnik prędkości odchylania/boku/opóźnienia G |
| 50 | 10 | System spryskiwaczy przednich i tylnych, przełącznik kombinowany |
| 51 | 10 | Lampy tylne, lampy tablicy rejestracyjnej, przekaźnik holowniczy przyczepy №1, przełącznik celowania reflektorów, lampa schowka na rękawiczki, oświetlenie |
| 52 | 10 | Lampy postojowe, lampy obrysowe boczne |
| 53 | 10 | Przekaźnik klimatyzacji |
| 54 | – | – |
| 55 | 15 | Przekaźnik silnika sterującego przepustnicą |
| 56 | 10 | Moduł sterujący silnika (ECM) |
| Numer | Ampery [A] | Opis |
|---|---|---|
| 57 | 10 | Alternator, przekaźnik klaksonowy zabezpieczający przed kradzieżą |
| 58 | 10 | System audio BOSE |
| 59 | 30 | Przekaźnik PTC nr 1 (grzałka PTC) |
| 60 | 30 | Przekaźnik PTC nr 2 (grzałka PTC) |
| 61 | 30 | Przekaźnik holowniczy przyczepy nr 2 (gniazdo przyczepy) |
| 62 | 10 | Jednostka sterująca napędu na wszystkie koła (AWD) |
| 63 | 15 | Przekaźnik klaksonu, inteligentny system klucza |
| 64 | 30 | Jednostka sterująca powrotem mocy oparcia siedzenia |
| 65 | 10 | Przekaźnik akcesoriów nr 2 (moduł sterowania AV, tuner radia satelitarnego, zespół przełączników klimatyzacji i AV, jednostka sterująca Bluetooth, gniazdo zasilania , jednostka sterująca monitora z widokiem dookoła, rozdzielacz wideo, tylne pomocnicze gniazda wejściowe, telematyczna jednostka sterująca (TCU), telematyka Przełącznik, przełącznik zdalnego sterowania lusterkiem, licznik kombinowany) |
| 66 | 15 | Strona pasażera: fotel z klimatyzacją, podgrzewany fotel |
| 67 | 10 | Przekaźnik holowniczy przyczepy №1 (gniazdo przyczepy) |
| 68 | 15 | Strona kierowcy: fotel z klimatyzacją , podgrzewany fotel |
| 69 | 30 | System falownika |
| 70 | 20 | Przekaźnik silnika dmuchawy tylnej |
| 71 | 20 | Przekaźnik silnika dmuchawy tylnej |
| G | 30 | Hamulec elektryczny (przyczepa) |
| H | 60 | Przekaźnik wentylatora chłodzącego |
| I | 50 | ABS (przekaźnik silnika) |
| J | 30 | ABS (przekaźnik zaworu elektromagnetycznego) |
| K | 40 | Przekaźnik zapłonu nr 2 (bezpieczniki: „28”, „29”, „30”, „31”, „32”), przekaźnik rozrusznika, przekaźnik sterowania rozrusznikiem |
| L | 30 | System pasów bezpieczeństwa przed zderzeniem (po stronie kierowcy) |
| M | 30 | System pasów bezpieczeństwa przed zderzeniem (po stronie pasażera) |
| N | 40 | Automatyczny system tylnych drzwi |
| O | 40 | Moduł sterowania nadwozia (BCM), system automatycznego oświetlenia, automatyczny system tylnych drzwi, lampa cofania, system blokady zmiany biegów CVT, system światła dziennego, przednia lampa przeciwmgielna, przednia wycieraczka i system spryskiwaczy, reflektor, system celowania reflektorów, podgrzewana kierownica, Oświetlenie, inteligentny system kluczyka/funkcja uruchamiania silnika, inteligentny system kluczyka, wewnętrzna lampka pokojowa, IVIS, system szyberdachu, lampy postojowe, lampy tablicy rejestracyjnej, lampy tylne, system zamka elektrycznego, fotele elektryczne, system szyb elektrycznych, odmgławiacz tylnej szyby, tył System wycieraczek i spryskiwaczy, system monitorowania ciśnienia w oponach, holowanie przyczepy, kierunkowskazy i światła ostrzegawcze, system bezpieczeństwa pojazdu, dźwiękowy system ostrzegawczy, automatyczny pozycjoner jazdy, przechylana i teleskopowa kolumna kierownicy |
| P | – | – |
| R1 | Klakson | |
| R2 | Wentylator chłodzący | |
| Numer | Ampery [A] | pis |
|---|---|---|
| 72 | 10 | Przekaźnik rezerwowy przyczepy |
| 73 | 15 | Przekaźnik skrętu przyczepy holowniczej (lewy), przekaźnik skrętu przyczepy holowniczej (prawy) |
| 74 | 10 | Podgrzewany przekaźnik sterujący |
| R1 | PTC №2 | |
| R2 | Inteligentny tempomat (ICC) Trzymanie hamulca | |
| R3 | Akcesorium №2 | |
| R4 | – | |
| R5 | PTC №1 | |
| Numer | Ampery [A] | Opis |
|---|---|---|
| 75 | 10 | System wspomagania kierowcy |
| R1 | – | |
| R2 | – | |
| R3 | – | |
| R4 | Światła do jazdy dziennej | |

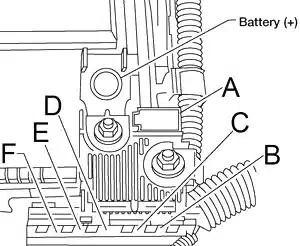

| Numer | Ampery [A] | Opis |
|---|---|---|
| A | 250 | Generator, rozrusznik, bezpiecznik: „B”, „C”, „D” |
| B | 100 | Bezpiecznik: „57”, „58”, „59”, „60”, „61”, „62”, „63”, „64”, „72”, „73”, „H”, „I”, „J”, „K”, „L”, „M”, „N”, „O” |
| C | 80 | Przekaźnik górny reflektorów (bezpieczniki: „34”, „35”), przekaźnik niskiego poziomu reflektorów (bezpieczniki: „36”, „37”), przekaźnik świateł tylnych (bezpieczniki: „51”, „52”), bezpiecznik: „41” , „42”, „43”, „68”, „69”, „70”, „71” |
| D | 100 | Moduł sterujący wspomagania kierownicy |
| E | 80 | Przekaźnik modułu sterującego silnika (bezpieczniki: „38”, „39”, „40”), przekaźnik zapłonu nr 1 (bezpieczniki: „44”, „45”, „46”, „47”, „48”, „49” , „50”) Bezpieczniki: „53”, „55”, „56” |
| F | 100 | Przekaźnik akcesoriów nr 1 (bezpieczniki: „19”, „20”, „21”), przekaźnik odmgławiacza tylnej szyby (bezpieczniki: „22”, „23”, „24”), przekaźnik silnika dmuchawy (bezpiecznik: „17”, „27”), Bezpiecznik: „1”, „2”, „3”, „4”, „9”, „10”, „11”, „12”, „13”, „14”, „15” , „16”, „25”, „65”, „66”, „67”, „G” |
