Honda Civic X (2018) – schematy bezpieczników i przekaźników

Rocznik 2018
Zaktualizowano 23.05.2023
Honda Civic X (2018) — schemat bezpieczników i przekaźników
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Civic X z lat: 2018.

Honda Civic X, znany również jako Honda Civic Tenth Generation, jest produkowany od 2015 roku do teraz. Ten model wprowadził wiele zmian w porównaniu do poprzednika, oferując nowoczesny wygląd, zaawansowane technologie i doskonałe osiągi.

Pod względem designu zewnętrznego, Honda Civic X ma dynamiczne i agresywne linie, z charakterystycznym przednim grillen i reflektorami w kształcie „ostrza”. Karoseria jest bardziej aerodynamiczna, co przekłada się na lepszą efektywność paliwową.

Wnętrze Honda Civic X zostało starannie zaprojektowane, oferując przestronne i nowoczesne środowisko. Zastosowano wysokiej jakości materiały i wykończenia, a układ deski rozdzielczej jest ergonomiczny i intuicyjny w obsłudze. Wyposażony w zaawansowane systemy multimedialne, nawigację, systemy bezpieczeństwa i komfortowe funkcje, Honda Civic X zapewnia wygodne i zintegrowane doświadczenie jazdy.

Honda Civic X oferuje różne wersje silnikowe, w tym jednostki benzynowe i wysokoprężne, które zapewniają osiągi i ekonomiczne zużycie paliwa. Dostępne są także wersje sportowe, takie jak Honda Civic Type R, które oferują jeszcze większą moc i dynamiczną jazdę.

Pod względem technologii i bezpieczeństwa, Honda Civic X jest zaawansowany. Wyposażony w systemy wspomagające jazdę, takie jak adaptacyjny tempomat, system monitorowania martwego pola, system rozpoznawania znaków drogowych i wiele innych, Honda Civic X zapewnia bezpieczną i komfortową jazdę. Dodatkowo, samochód jest wyposażony w systemy bezpieczeństwa takie jak system zapobiegania kolizjom, asystent pasa ruchu i wiele innych, aby zapewnić maksymalną ochronę kierowcy i pasażerów.

Honda Civic X jest doceniany za swoją niezawodność, doskonałe prowadzenie, komfort jazdy i nowoczesny design. Model ten zdobył wiele nagród i uznania w branży motoryzacyjnej, a jego popularność jest stale rosnąca.

Podsumowując, Honda Civic X jest dziesiątą generacją modelu Honda Civic, oferującą nowoczesny design, zaawansowane technologie, osiągi i bezpieczeństwo. Ten model cieszy się dużym uznaniem ze względu na swoją niezawodność, komfort jazdy i innowacyjne rozwiązania.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

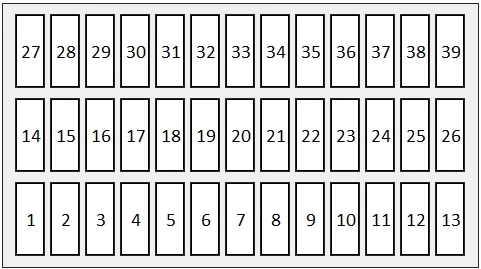

Przedział pasażerski

Znajduje się pod deską rozdzielczą.
Lokalizacje bezpieczników są pokazane na etykiecie na panelu bocznym.

Honda Civic X (2018) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Akcesorium 10 A
2 Nieużywany (z inteligentnym systemem wejściowym)
Zamek na klucz (bez inteligentnego systemu wejściowego)		 –
(5A)
3 – –
4 Przednia kamera z czujnikiem (z inteligentnym systemem wprowadzania)
Skrzynia biegów (bez inteligentnego systemu wprowadzania) (modele z bezstopniową skrzynią biegów
)		 (5 A)
(10 A)
5 Opcja 10 A
6 Wskaźnik SRS 10 A
7 Licznik 10 A
8 Pompa paliwowa 15 A
9 Klimatyzacja 10 A
10 – –
11 Kontrola silnika 5 A
12 Zamek drzwi bocznych pasażera 10 A
13 Odblokowanie tylnych drzwi po stronie kierowcy (10 A)
14 Tylne okno po stronie kierowcy (20A)
15 Okno po stronie pasażera z przodu 20 A
16 Zamek od drzwi 20 A
17 Skrzynia biegów (z inteligentnym systemem wprowadzania) (modele z bezstopniową skrzynią biegów)

Przednia kamera z czujnikiem (bez inteligentnego systemu wprowadzania)

 (10 A)
(5 A)
18 – –
19 Szyberdach (opcja) (20A)
20 – –
21 ACG 10 A
22 Światła dzienne 10 A
23 — —
24 Przednia kamera z czujnikiem (opcja) (5A)
25 Zamek drzwi kierowcy 10 A
26 Odblokowanie drzwi bocznych pasażera 10 A
27 Tylne okno elektryczne po stronie pasażera (20A)
28 Okno zasilania kierowcy 20 A
29 Gniazdo zasilania akcesoriów przednich 20 A
30 Smart Entry (z systemem smart entry)
Nie używany (bez smart entry)		 10 A
–
31 Elektrycznie pochylany fotel kierowcy (opcja) (20A)
32 Podgrzewanie siedzeń przednich (opcja) (20A)
33 Elektrycznie przesuwany fotel kierowcy (opcja) (20A)
34 VSA/ABS 10 A
35 SRS 10 A
36 – –
37 – –
38 Zamek tylnych drzwi po stronie kierowcy (10 A)
39 Odblokowanie drzwi kierowcy 10 A

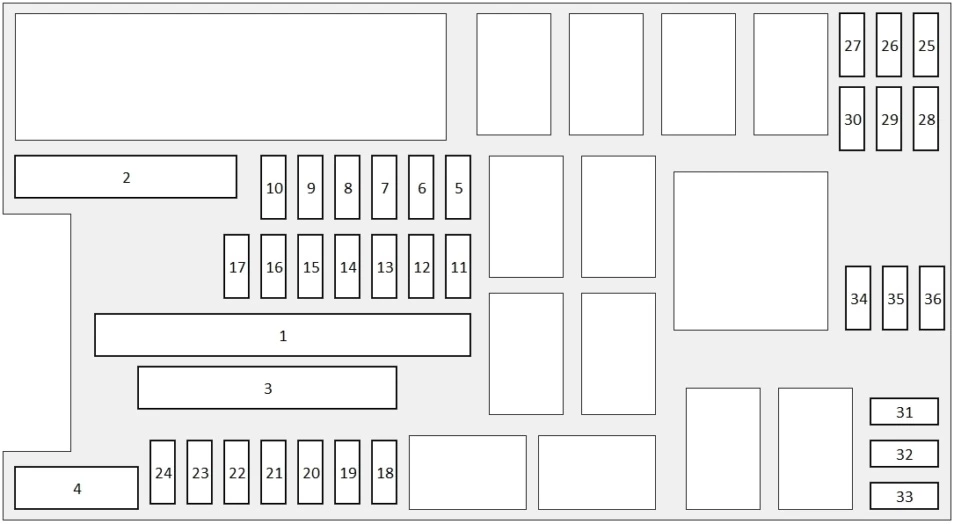

Komora silnika

Znajduje się w pobliżu akumulatora.
Lokalizacje bezpieczników są pokazane na pokrywie skrzynki bezpieczników.

Honda Civic X (2018) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Elektrycznie regulowane siedzenie pasażera (opcja)

Podgrzewacze tylnych siedzeń (bez trybu SPORT)

Adaptacyjny system amortyzatorów, podgrzewacze tylnych siedzeń (w trybie SPORT)

 (60A)

60 A
1 Wentylator chłodzący (2,0 l) (30A)
1 Wentylator chłodzący (1,5 l) (50 A)
1 — —
1 IG Main (z inteligentnym systemem wejściowym)
Nie używany (bez inteligentnego systemu wejściowego)		 30 A
–
1 Główne światła drogowe 30 A
1 Akumulator 125 A
2 EPS 70 A
2 IG Main
(30 A (z inteligentnym systemem wejściowym) / 50 A (bez inteligentnego systemu wejściowego))		 30 A / 50 A
2 Opcja skrzynki bezpieczników (opcja) (40A)
2 Skrzynka bezpiecznikowa 60 A
2 Silnik wycieraczki przedniej 30 A
2 Główne światła mijania 30 A
3 Tylny odszraniacz 40 A
3 Rozrusznik (z systemem Smart Entry)
Nieużywany (bez systemu Smart Entry)		 30 A
–
3 Skrzynka bezpiecznikowa 40 A
3 Silnik ABS/VSA 40 A
3 ABS/VSA FSR 40 A
3 Silnik dmuchawy 40 A
4 – –
4 – –
4 – –
4 – –
5 Wentylator chłodzący 5 A
6 Szyberdach 15 A
7 FI Główny 15 A
8 FI Sub 15 A
9 Światła stopu 10 A
10 Wtryskiwacz (1,5 l) (15A)
11 LAF 5A
12 FI ECU 10 A
13 Światła postojowe 10 A
14 Światła awaryjne 15 A
15 Cewka IG 15 A
16 Skrzynia biegów (modele z bezstopniową skrzynią biegów) (15A)
17 Światła dzienne 10 A
18 Zapasowe 10 A
19 Audio 15 A
20 Wzmacniacz audio (opcja) (30A)
21 Światła wewnętrzne 10 A
22 Przednie światła przeciwmgielne (opcja) (15A)
23 Sprężarka klimatyzacji (opcja) (10 A)
24 Klakson 10 A
25 Światła mijania lewego reflektora 10 A
26 Prawy reflektor mijania 10 A
27 AKT VB (1,5 l) (10 A)
28 Światło drogowe lewego reflektora 10 A
29 Prawe światło drogowe 10 A
30 — —
31 Podgrzewacze tylnych siedzeń (opcja) (15A)
32 Elektrycznie przesuwany fotel pasażera (bez trybu SPORT)

Nieużywany (z trybem SPORT)

 (20A)
–
33 Elektrycznie pochylany fotel pasażera (bez trybu SPORT)
Adaptive Damper System (z trybem SPORT)		 (20A)
15A
34 — —
35 — —
36 — —

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
