W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Civic V z lat: 1992, 1993, 1994, 1995.

Honda Civic V to piąta generacja kompaktowego samochodu Honda Civic, produkowana w latach 1991-1995. Ten model przyniósł kilka istotnych zmian w porównaniu do poprzednich wersji, zarówno pod względem designu, jak i technologii.

Honda Civic V wyróżnia się dynamicznym i zaokrąglonym kształtem, który nadał mu nowoczesny wygląd. Charakteryzuje się smukłą sylwetką, opływowymi liniami i zaokrąglonymi reflektorami. Model ten był dostępny w wersji hatchback oraz coupe.

Wnętrze samochodu zostało odświeżone, oferując większą przestrzeń i wygodę zarówno dla kierowcy, jak i pasażerów. Zastosowano wysokiej jakości materiały i ergonomiczne rozwiązania, aby zapewnić komfort podczas jazdy.

Honda Civic V oferowała różne silniki benzynowe o różnych pojemnościach i mocach, w zależności od rynku i wersji. Modele sportowe, takie jak Honda Civic Si, były wyposażone w bardziej wydajne jednostki napędowe, oferujące lepsze osiągi.

Wprowadzono również kilka nowych technologii i funkcji, takich jak klimatyzacja, elektryczne szyby, centralny zamek oraz system audio. Dodatkowo, wersje sportowe Honda Civic Si oferowały sportowe zawieszenie, sportowe fotele i inne elementy, które podkreślały charakter samochodu.

Honda Civic V zyskała popularność ze względu na swoje osiągi, niezawodność i wygodę jazdy. Był to samochód, który świetnie sprawdzał się zarówno w codziennej jeździe miejskiej, jak i podczas dłuższych tras. Oferował połączenie ekonomicznej jazdy, sportowego charakteru i solidnej konstrukcji.

Podsumowując, Honda Civic V to piąta generacja kompaktowego samochodu Honda Civic, która przyniosła zmiany wizualne, technologiczne i wyposażeniowe. Charakteryzował się nowoczesnym designem, przestronnym wnętrzem i różnymi opcjami silnikowymi. Był to popularny model, który oferował niezawodność, komfort jazdy i dynamiczne osiągi.

Zobacz także:  Honda Civic X (2020-2021) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

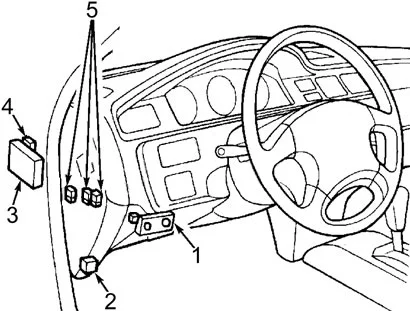

Przedział pasażerski

Honda Civic V (1992-1995) - schematy bezpieczników i przekaźników



  1. Skrzynka bezpiecznikowa
  2. Przekaźnik PGM-FI
  3. Tempomat
  4. Jednostka sterująca światłami do jazdy dziennej
  5. Przekaźnik zamknięcia dachu
    księżycowego Przekaźnik otwarcia dachu księżycowego
    M/T: przekaźnik odcięcia rozrusznika

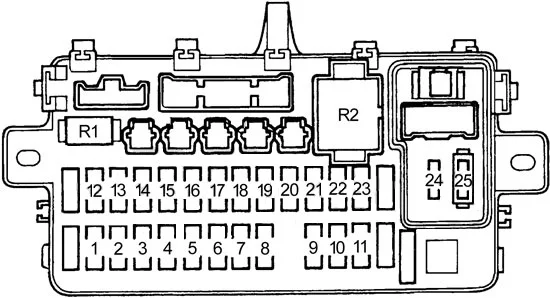

Skrzynka bezpieczników w przedziale pasażerskim

Honda Civic V (1992-1995) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 30 Silnik szyberdachu
2
3 7,5 Zintegrowana jednostka sterująca, oświetlenie kopuły, oświetlenie bagażnika/ładunku, złącze łącza danych (DLC), złącze opcjonalne „A”
4 20 Silnik prawego tylnego okna
5 20 Silnik prawego przedniego okna elektrycznego, jednostka sterująca okna elektrycznego (del Sol)
20 Silnik lewej przedniej szyby elektrycznej
6 20 Jednostka sterująca zamkiem elektrycznym
7 20 Silnik lewego tylnego okna elektrycznego, jednostka sterująca okna elektrycznego (del Sol)
8 20 Przełącznik/silnik lewego przedniego podnośnika szyby, jednostka sterująca szyby (del Sol)
20 Silnik prawego przedniego okna elektrycznego
9 10 Prawy reflektor świateł drogowych, rezystor świateł do jazdy dziennej
10 10 Lewy reflektor świateł drogowych, lampka kontrolna świateł drogowych, rezystor świateł do jazdy dziennej
11 10 del Sol: Pomocniczy przekaźnik światła
12 15 z wyjątkiem del Sol: PGM-FI, alternator, tempomat, zespół manometrów, jednostka wykrywania obciążenia elektrycznego (ELD), czujnik prędkości pojazdu (VSS)
13 7,5 Lusterka elektryczne, układ przeciwblokujący, dostarczanie powietrza, przekaźnik silnika dmuchawy, przekaźnik odmgławiacza tylnej szyby, przekaźnik wentylatora chłodnicy, przekaźnik wentylatora skraplacza
14 20 Przekaźniki otwierania/zamykania szyberdachu, silnik spryskiwacza szyby przedniej, silnik spryskiwacza tylnej szyby, zintegrowana jednostka sterująca, silnik wycieraczki szyby przedniej, silnik wycieraczki tylnej szyby, przekaźnik szyby elektrycznej
15 10 Zegar, zespół miernika, wyłącznik awaryjny, światła cofania, system blokowania, zintegrowana jednostka sterująca, wskaźnik niezatrzaśnięcia na dachu (del Sol), elektromagnes blokady zmiany biegów, przełącznik zmiany biegów A/T, wyłącznik główny (del Sol)
16 7,5 Jednostka sterująca światłami do jazdy dziennej, złącze opcji „C”
17 10 Jednostka sterująca światłami do jazdy dziennej, złącze opcji „B”
18 7,5 PGM-FI, zintegrowana jednostka sterująca, moduł sterujący silnika (ECM)
19 10 Światła deski rozdzielczej, sygnał ściemniania, światła postojowe, światła tylne, światła tablicy rejestracyjnej, światła konsoli, złącze opcji „D”
20
21 10 Prawy reflektor świateł mijania, włącznik świateł pomocniczych (del Sol)
22 10 Lewy reflektor świateł mijania
23 15 Stereofoniczne radio/odtwarzacz kasetowy lub CD, zapalniczka, złącze opcjonalne „E”
24 15 PGM-FI, alternator, tempomat, zespół wskaźnika, jednostka sterująca SRS, czujnik prędkości pojazdu (VSS)
25 10
Przekaźnik
R1 Zasilanie okna
R2 z wyjątkiem del Sol ’94-’95: niebezpieczeństwo skrętu
Zobacz także:  Honda Civic IX (2012-2013) - schematy bezpieczników i przekaźników

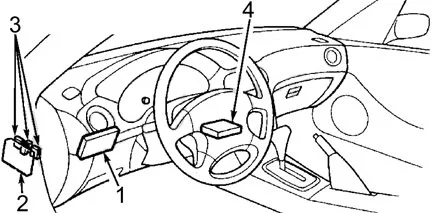

Honda Civic V (1992-1995) - schematy bezpieczników i przekaźników
  1. Skrzynka bezpiecznikowa
  2. Tempomat Jednostka
    sterująca światłami do jazdy dziennej
  3. Pomocniczy przekaźnik światła Przekaźnik
    główny PGM-FI
    M/T:
    migacz sygnału zwrotnego odcięcia rozrusznika

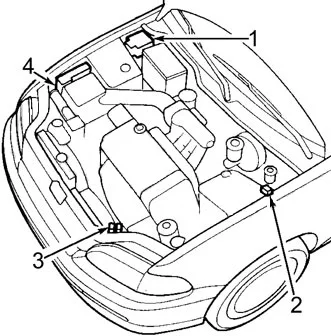

Komora silnika

Honda Civic V (1992-1995) - schematy bezpieczników i przekaźników



  1. Skrzynka bezpiecznikowa
  2. Rezystor świateł do jazdy dziennej
  3. Przekaźnik sprzęgła sprężarki
    klimatyzacji Przekaźnik wentylatora skraplacza klimatyzacji
  4. z ABS: Skrzynka przekaźnikowa

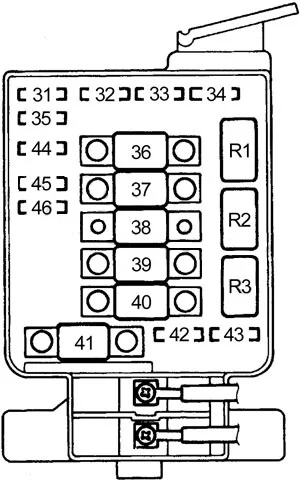

Skrzynka bezpieczników w komorze silnika

Honda Civic V (1992-1995) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
31 15 Elektroniczna jednostka sterująca PGM-FI, przekaźnik główny PGM-FI
32 7,5 Elektroniczna jednostka sterująca PGM-FI / moduł sterowania silnikiem (ECM), zegar, radio stereo/odtwarzacz kasetowy
33 15 Przekaźnik wentylatora chłodnicy
34 30 Odmgławiacz tylnej szyby
15 Odmgławiacz tylnej szyby
35 20 Silnik wentylatora skraplacza, sprzęgło sprężarki klimatyzacji
36 50 Rozdział zasilania do bezpiecznika nr 1, 3 i 6, okna zasilania, złącze opcjonalne „A”
37 30 Silnik dmuchawy
38
39 50 Przełącznik zapłonu (nietoperz)
40 40 Przełącznik świateł zespolonych, bezpiecznik nr 17, światła do jazdy dziennej
41 80 Dystrybucja zasilania (główny bezpiecznik)
42 20 Klaksony, światła hamowania, elektromagnes blokady kluczyka, tempomat, moduł sterujący silnika (ECM)
15 Klaksony, światła hamowania, elektromagnes blokady kluczyka
43 10 Włącz światła sygnalizacyjne, kierunkowskaz/przekaźnik zagrożenia, przełącznik ostrzegania o zagrożeniach
44
45
46
Przekaźnik
R1 Odmgławiacz tylnej szyby
R2 Silnik dmuchawy
R3 Wentylator chłodnicy
Zobacz także:  Honda Civic VIII (2006) - schematy bezpieczników i przekaźników

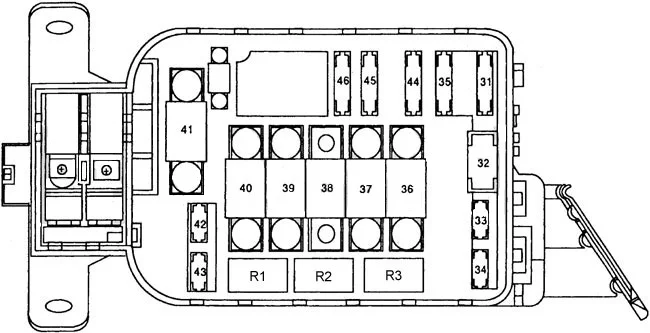

Skrzynka bezpieczników komory silnika (’94-’95)

Honda Civic V (1992-1995) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
31 15 Przekaźnik główny PGM-FI
32 7,5 Moduł sterowania silnikiem (ECM), zegar, radio stereo/odtwarzacz kasetowy
33 15 Przekaźnik wentylatora chłodnicy
34 30 Odmgławiacz tylnej szyby
15 del Sol: Odmgławiacz tylnej szyby
35 20 Silnik wentylatora skraplacza, sprzęgło sprężarki klimatyzacji
36 50 Rozdział zasilania do bezpieczników nr 1, 3 i 6, Power Windows, opcjonalne złącze „A”
37 30 Silnik dmuchawy
38
39 50 Przełącznik zapłonu
40 40 Kombinowany włącznik światła, bezpiecznik nr 17
41 80 Dystrybucja zasilania (główny bezpiecznik)
42 20 Klaksony, światła hamowania, elektromagnes blokady kluczyka
15 del Sol: Klaksony, światła hamowania, elektromagnes blokady kluczyka
43 10 Włącz światła sygnalizacyjne, kierunkowskaz/przekaźnik świateł awaryjnych
44
45
46
Przekaźnik
R1 Wentylator chłodnicy
R2 Silnik dmuchawy
R3 Odmgławiacz tylnej szyby

Skrzynka przekaźników komory silnika (z ABS)

Honda Civic V (1992-1995) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
51 50 Silnik pompy ABS
52
53
54 15 Jednostka sterująca ABS (+B2)
55 20 Jednostka sterująca ABS (+B1)
56
57 7,5 Jednostka sterująca ABS
58
Przekaźnik
R1 Silnik pompy ABS
R2 Tylny ABS odporny na awarię
R3 Przód ABS odporny na awarię
