Fiat Ulysse (1994-2002) – schematy bezpieczników i przekaźników
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Ulysse U60 z lat: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Fiat Ulysse U60 to samochód typu minivan, który był wspólnym projektem Fiata i francuskiego koncernu PSA Peugeot Citroën. Model ten był jednym z efektów współpracy między tymi dwoma producentami i w ramach tej współpracy powstały również inne samochody, takie jak Citroën Evasion, Peugeot 806 i Lancia Zeta.
Fiat Ulysse U60 został wprowadzony na rynek w 1994 roku i był dostępny do 2002 roku. Samochód był oferowany z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi silnikami. Wyposażony był również w manualną lub automatyczną skrzynię biegów.
Pod względem stylistycznym, Fiat Ulysse U60 cechował się prostym i funkcjonalnym designem, typowym dla minivanów tamtego okresu. Miało to na celu zapewnienie jak największej przestrzeni pasażerskiej oraz łatwość obsługi. Wnętrze samochodu było przestronne i elastyczne, umożliwiające konfigurację siedzeń i dostosowanie do różnych potrzeb.
Fiat Ulysse U60 był samochodem bardzo popularnym wśród rodzin i osób poszukujących komfortowej przestrzeni dla pasażerów oraz dużego bagażnika. Dzięki wygodnym fotelom i szerokim drzwiom, wsiadanie i wysiadanie z samochodu było łatwe, a podróżowanie stało się przyjemnością. Dodatkowo, bogate wyposażenie, takie jak klimatyzacja czy system audio, podnosiło komfort jazdy.
W 2002 roku produkcję modelu Fiat Ulysse U60 zakończono, a na jego miejsce pojawiły się nowe generacje minivanów od Fiata i innych producentów. Mimo to, Ulysse U60 pozostaje ikoną minivanów tamtego okresu i jest doceniany za swoją przestronność, funkcjonalność i niezawodność.
Sprawdzanie oraz wymiana bezpieczników
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Schemat (typ 1 – modele od 07/2000 r.)
| Numer | Opis | Ampery [A] |
| 1 | rezerwa | – |
| 2 | Moduł paliwowy (bezpiecznik pompy paliwowej) | 20 |
| 3 | Lewe światło mijania | 10 |
| 4 | Prawe światło mijania | 10 |
| 5 | Telefon | 10 |
| 6 | Jednostka sterująca wtryskiem | 10 |
| Immobilizer | ||
| 7 | Lewe światła przeciwmgielne | 10 |
| 8 | Prawe światła przeciwmgielne | 10 |
| 9 | Prędkość wentylatora chłodzącego 1 | 25 |
| 10 | Spryskiwacze reflektorów | 30 |
| Światła przeciwmgielne | ||
| 11 | rezerwa | – |
| 12 | Przerywany spryskiwacz / spryskiwacz reflektorów | 15 |
| 13 | Spryskiwacze reflektorów | 5 |
| 14 | rezerwa | – |
| 15 | Wentylator | 40 |
| 16 | Wentylator chłodzący | 30 |
| R1 | Światła przeciwmgielne | |
| R2 | Bocznica | |
| R3 | Przekaźnik odcinający zapłon | |
| R$ | Wentylator chłodzący | |
| R5 | Pusty | |
| R6 | spryskiwacze reflektorów | |
| R7 | klimatyzator | |
| R8 | Wyłączenie sprężarki klimatyzacji, Bitron | |
| R9 | Wentylator chłodzący | |
| R10 | Wentylator chłodzący | |
Opis (typ 2 – modele do 2000)
| Numer | Opis | Ampery [A] |
| F1 | Złącze elektryczne przyczepy | 20 |
| F2 | Moduł paliwowy (pompa paliwa) | 20 |
| F3 | Rezerwa na obwody oświetleniowe | |
| F4 | Rezerwa na obwody oświetleniowe | |
| F5 | Telefon | 10 |
| F6 | Silnik ECU | 10 |
| F7 | Rezerwa na obwody oświetleniowe | |
| F8 | Rezerwa na obwody oświetleniowe | |
| F9 | Silnik wentylatora chłodzącego, 1 prędkość | 30 |
| F10 | Spryskiwacze reflektorów, światła przeciwmgielne | 30 |
| F11 | rezerwa | |
| F12 | Zegar spryskiwaczy reflektorów | 5 |
| F13 | Czujnik tlenu | 15 |
| F14 | Modulator ABS | 30 |
| F15 | Wentylator nagrzewnicy | 40 |
| F 16 | Silnik wentylatora chłodzącego, 2. prędkość | 40 |
| 1 | Zapłon | |
| 2 | Silnik wentylatora chłodzącego 3 | |
| 3 | Silnik wentylatora chłodzącego 2 | |
| 4 | Silnik wentylatora chłodzącego 1 | |
| 5 | – | |
| 6 | Przekaźnik opóźnienia spryskiwaczy reflektorów | |
| 7 | Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji 1 | |
| 8 | Przekaźnik świateł przeciwmgłowych | |
| 9 | Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji 2 | |
| 10 | – | |

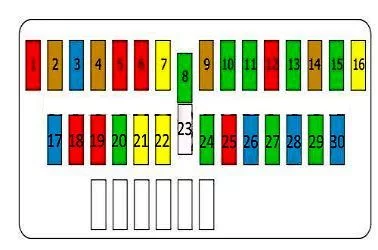

W przedziale pasażerskim
Znajduje się po stronie kierowcy, za ochronną osłoną w desce rozdzielczej.
| Numer | Opis | Ampery [A] |
| 1 | Radio | 10 |
| 2 | Tablica przyrządów / czujnik prędkości | 5 |
| 3 | Tempomat / światła hamowania | 15 |
| 4 | Prawe światło tylne / Lewe światła boczne | 5 |
| 5 | Klimatyzator / Wentylator chłodzący | 10 |
| 6 | Podgrzewane lusterka (a) / Podgrzewane siedzenia | 10 |
| 7 | Wentylator chłodzący / System alarmowy / Brzęczyk | 20 |
| 8 | Bezpieczniki 15 i 25 | 30 |
| 9 | Lewe światło tylne/oświetlenie tablicy rejestracyjnej/prawe światła boczne | 5 |
| 10 | Nieużywany | 30 |
| 11 | Tylne szyby | 30 |
| 12 | Światła cofania / Układ ABS / Złącze diagnostyczne | 10 |
| 13 | Fotel kierowcy | 30 |
| 14 | Ręczna i automatyczna klimatyzacja / Brzęczyk / Alarm / System ładowania | 5 |
| 15 | Immobilizer / Alarm | 30 |
| 16 | Bezpiecznik zapalniczki Fiata Ulysse | 20 |
| 17 | Wentylator chłodzący | 15 |
| 18 | Tylne światła przeciwmgielne | 10 |
| 19 | Reflektory | 10 |
| 20 | Klimatyzacja / Ogrzewanie | 30 |
| 21 | Ogrzewanie siedzenia | 20 |
| 22 | Silnik tylnej wycieraczki | 20 |
| 23 | – | – |
| 24 | Przednia wycieraczka | 30 |
| 25 | Zegar / Radio / Klimatyzacja / Kuchenka | 10 |
| 26 | Kierunkowskazy / światła awaryjne | 15 |
| 27 | Ogrzewana tylna szyba | 30 |
| 28 | Lampka ostrzegawcza ładowania / lusterka / przerywany układ wycieraczek | 15 |
| 29 | Dach przesuwny / Przedni spryskiwacz i wycieraczka | 30 |
| 30 | Zegar / Kierunkowskazy / Oświetlenie wewnętrzne | 15 |

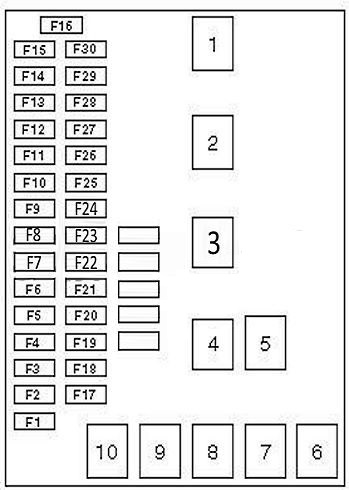

Opis (typ 2 – samochody do 2000 r.)
| F1 | System audio / Magnetofon radiowy | 10 |
| F2 | Oświetlenie wewnętrzne, tablica przyrządów, wskaźnik paliwa, cyfrowy wyświetlacz wielofunkcyjny, komputer pokładowy, czujnik prędkości pojazdu, czujnik temperatury silnika dmuchawy płynu chłodzącego, czujnik niskiego poziomu płynu chłodzącego silnika, czujnik separatora paliwa / wody | 5 |
| F3 | rezerwa | 15 |
| F4 | Światła pozycyjne – lewe, tylne – prawe, gniazdo przyczepy, lampka bagażnika | 5 |
| F5 | System ogrzewania / klimatyzacji | 10 |
| F6 | Alarm bezpieczeństwa | 10 |
| F7 | Klaksony, gniazdo przyczepy | 20 |
| F8 | Bocznik dla F15 i F25 | |
| F9 | Światło pozycyjne – prawe, światło tylne – lewe oświetlenie tablicy rejestracyjnej, światła pozycyjne na lampce kontrolnej | 5 |
| F10 | rezerwa | 30 |
| F11 | Elektrycznie sterowane szyby – tył | 30 |
| F12 | Światła cofania, klakson alarmowy, moduł sterujący systemu alarmowego | 10 |
| F13 | Regulacja siedzenia – strona kierowcy | 30 |
| F14 | Regulacja siedzenia – strona pasażera | 30 |
| F15 | Sterownik centralnego zamka, lampy wewnętrzne, przekaźnik opóźnienia oświetlenia wnętrza | 30 |
| F 16 | Bezpiecznik zapalniczki Fiat Ulysses – przód, zapalniczka – tył | 20 |
| F17 | Przekaźnik silnika wentylatora chłodzącego, czujnik temperatury silnika wentylatora chłodzącego, przekaźnik sprzęgła sprężarki klimatyzacji | 15 |
| F18 | Tylne światła przeciwmgielne | 10 |
| F19 | Podświetlenie tablicy rozdzielczej i przełączników | 5 |
| F20 | Silnik dmuchawy nagrzewnicy, wskaźnik temperatury płynu chłodzącego silnik, lampka ostrzegawcza poziomu płynu chłodzącego silnika, lampka ostrzegawcza ciśnienia oleju silnikowego | 30 |
| F21 | Podgrzewane siedzenia | 20 |
| F22 | Silnik wycieraczki TYLNEJ szyby | 20 |
| F23 | Podgrzewane siedzenia, podgrzewana tylna szyba, podgrzewane zewnętrzne lusterka wsteczne | 15 |
| F24 | Silnik wycieraczek, pompa spryskiwacza szyby przedniej | 30 |
| F25 | Pamięć systemu audio, zegar, komputer pokładowy, jednostka sterująca sygnałem centralnego zamka | 5 |
| F26 | Alarm | 30 |
| F27 | Ogrzewana tylna szyba i lusterka wsteczne | 30 |
| F28 | Światła hamowania, moduł sterujący centralnego zamka, regulacja zewnętrznego lusterka wstecznego, elektryczne szyby, moduł sterujący elektrycznego podnośnika szyb, lampka ostrzegawcza alternatora, moduł ochrony przed zderzeniami, przekaźnik opóźnienia oświetlenia wnętrza | 15 |
| F29 | Szyberdach, pompka spryskiwacza przedniej szyby | 30 |
| F30 | Odtwarzacz CD, telefon, oświetlenie schowka na rękawiczki, brzęczyk światła bocznego, kierunkowskazy, oświetlenie wnętrza, moduł sterujący sygnałem centralnego zamka, szyberdach, zegar | 15 |
| 1 | Przekaźnik opóźnienia oświetlenia wnętrza | |
| 2 | Przekaźnik podnośnika szyby 1 | |
| 3 | Podgrzewany przekaźnik tylnej szyby | |
| 4 | Przekaźnik wentylatora nagrzewnicy | |
| 5 | Przekaźnik silnika wycieraczek | |
| 6 | – | |
| 7 | Przekaźnik alarmu antywłamaniowego | |
| 8 | Przekaźnik czujnika wstrząsu | |
| 9 | Przekaźnik podnośnika szyby 2 | |
| 10 | Przekaźnik ogrzewania siedzenia | |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
