Fiat Sedici (2006-2014) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Sedici z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014. Fiat Sedici to samochód osobowy typu SUV produkowany przez włoską firmę Fiat we współpracy z Suzuki. Model ten był odpowiedzią na rosnącą popularność pojazdów typu SUV w latach 2000-tych. Auto […]

05/23/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Sedici z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Fiat Sedici to samochód osobowy typu SUV produkowany przez włoską firmę Fiat we współpracy z Suzuki. Model ten był odpowiedzią na rosnącą popularność pojazdów typu SUV w latach 2000-tych. Auto opierało się na platformie Suzuki SX4, a różnice w stosunku do japońskiej wersji obejmowały głównie kwestie stylistyczne.

Fiat Sedici zadebiutował na rynku europejskim w 2006 roku. Jego nazwa nawiązywała do włoskiego miasta Sedico. Samochód charakteryzował się kanciastym nadwoziem z wysoko umieszczonymi reflektorami oraz mocno zarysowanymi nadkolami. Wewnątrz kabiny pasażerskiej panowała prostota i funkcjonalność, a wykorzystane materiały nie budziły zachwytu pod względem jakości.

Sedici oferował dwie wersje silnikowe – benzynową 1.6 o mocy 107 KM oraz wysokoprężną 1.9 o mocy 120 KM. W zależności od wersji, auto dostępne było w połączeniu z manualną lub automatyczną skrzynią biegów. Wszystkie wersje wyposażone były w napęd na cztery koła.

Auto spotkało się z mieszana reakcjami ze strony klientów. Z jednej strony wyróżniało się oryginalnym wyglądem oraz solidnymi osiągami i umiarkowanym zużyciem paliwa. Z drugiej jednak, jego wnętrze było raczej skromne, a wykończenie nie zawsze trzymało poziom premium.

W 2014 roku produkcja modelu została zakończona, a jego miejsce w ofercie Fiata zajęło auto typu crossover – Fiat 500X. Mimo że Sedici nie osiągnął zbyt wielkiego sukcesu na rynku, warto zwrócić uwagę na fakt, że był to jeden z pierwszych modeli Fiata z napędem na cztery koła. Dzięki temu pomógł on wprowadzić markę na rynek pojazdów typu SUV, który z czasem stał się jednym z najpopularniejszych segmentów rynku motoryzacyjnego.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Fiat Croma (2010-2011) - schematy bezpieczników i przekaźników

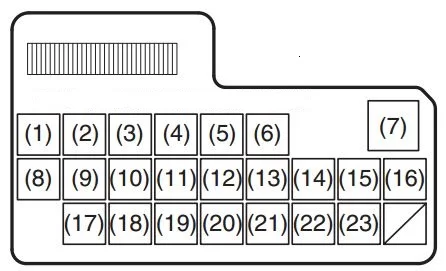

Przedział pasażerski

Bezpieczniki znajdują się pod deską rozdzielczą po stronie kierowcy.

Zdejmij pokrywę skrzynki bezpieczników, pociągając ją.

Fiat Sedici (2006-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Tylna wycieraczka
2 15 Cewka zapłonowa
3 10 Zapasowe światło
4 10 Licznik
5 15 Akcesorium
6 15 Akcesoria 2
7 30 Zasilanie okien
8 30 Wycieraczka
9 10 IG1 SIG
10 15 Poduszka powietrzna
11 10 System zapobiegania blokady kół
12 10 Światło tylne
13 10 Światło stop
14 20 Zamek od drzwi
15 15 Światło 4WD
16 10 ST SIG
17 15 Ogrzewanie siedzenia
18 10 IG 2 SYG
19 10 Tylne światło przeciwmgielne
20 15 Kopułkowe światło
21 30 Tylny odmgławiacz
22 15 Klakson / Światła awaryjne
23 10 Klakson / Światła awaryjne Fiat CODE (Immobilizer)
Zobacz także:  Fiat Ulysse II (2003-2011) - schematy bezpieczników i przekaźników

Komora silnika, silnik benzynowy

Fiat Sedici (2006-2014) - schematy bezpieczników i przekaźników

Fiat Sedici (2006-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 80 Całe obciążenie elektryczne
2 50 Okno zasilania, wycieraczka zapłonu, rozrusznik
3 50 Światło tylne, tylny odmgławianie, zamek drzwi.

Światła awaryjne, klakson, Kopułkowe światło

4 80 Nagrzewnica, sprężarka powietrza, wspomaganie kierownicy
5 15 Wentylator chłodnicy, Przednie światło przeciwmgielne, Reflektor
6 15 Bezpiecznik reflektora (prawego)
7 15 Bezpiecznik reflektora (lewy)
8 20 Bezpiecznik przedniego światła przeciwmgielnego
9 60 Bezpiecznik modułu sterującego wspomagania kierownicy
10 40 Bezpiecznik modułu sterującego ABS
11 30 Bezpiecznik wentylatora chłodnicy
12 30 Bezpiecznik modułu sterującego ABS
13 30 Bezpiecznik silnika rozruchowego
14 50 Bezpiecznik wyłącznika zapłonu
15 30 Bezpiecznik wentylatora dmuchawy
16 20 Bezpiecznik sprężarki powietrza
17 15 Bezpiecznik silnika przepustnicy
18 15 Bezpiecznik automatycznej skrzyni biegów (jeśli jest w wyposażeniu)
19 15 Bezpiecznik wtrysku paliwa
20 Bezpiecznik automatycznej skrzyni biegów (jeśli jest w wyposażeniu)
21 Przekaźnik sprężarki powietrza
22 Przekaźnik pompy paliwa
23 Przekaźnik wentylatora skraplacza
24 Przekaźnik przednich świateł przeciwmgielnych
25 Przekaźnik silnika przepustnicy
26 FI MAIN
27 Przekaźnik silnika rozruchowego
28 Przekaźnik wentylatora chłodnicy

Komora silnika, silnik Diesla

Fiat Sedici (2006-2014) - schematy bezpieczników i przekaźników

Fiat Sedici (2006-2014) - schematy bezpieczników i przekaźników

Fiat Sedici (2006-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 80 Świeca żarzenia
2 30 Podgrzewacz paliwa
3 140 Całe obciążenie elektryczne
4 50 Światło
5 30 Podgrzewacz
6 30 Podgrzewacz
7 30 Podgrzewacz
8 15 Bezpiecznik reflektora (prawego)
9 15 Bezpiecznik reflektora (lewy)
10 20 Bezpiecznik przedniego światła przeciwmgielnego
11 50 Zapłon
12 60 Bezpiecznik modułu sterującego wspomagania kierownicy
13 40 Bezpiecznik modułu sterującego ABS
14 30 Bezpiecznik wentylatora chłodnicy
15 30 Bezpiecznik modułu sterującego ABS
16 30 Bezpiecznik silnika rozruchowego
17 50 Zapłon
18 30 Bezpiecznik wentylatora dmuchawy
19 10 Bezpiecznik sprężarki powietrza
20 20 Bezpiecznik pompy paliwa
21 30 Bezpiecznik wentylatora skraplacza
22 20 Bezpiecznik wtrysku paliwa
23 Przekaźnik dodatkowej grzałki 3
24 Przekaźnik sprężarki powietrza
25 Przekaźnik pompy paliwa
26 Przekaźnik wentylatora skraplacza
27 Przekaźnik przednich świateł przeciwmgielnych
28 Przekaźnik dodatkowej nagrzewnicy 2
29 Przekaźnik dodatkowej nagrzewnicy
30 Przekaźnik silnika rozruchowego
31 Przekaźnik wentylatora chłodnicy
32 Przekaźnik wentylatora chłodnicy
33 Przekaźnik wentylatora chłodnicy
34 Podgrzewacz paliwa
35 Główny wtrysk paliwa
36 10 EPI
37 10 Wtrysk paliwa
38 15 INJ DVR
