W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Palio, Siena z lat: 2012, 2013, 2014, 2015.
Fiat Palio i Siena, produkowane w latach 2012-2015, to popularne modele samochodów kompaktowych, które oferują nie tylko praktyczność, ale także oszczędność i niezawodność.
Oba modele charakteryzują się atrakcyjnym designem, który sprawia, że są rozpoznawalne na drodze. Mają kompaktowe rozmiary, co ułatwia poruszanie się w mieście i parkowanie, jednocześnie zapewniając wystarczającą przestrzeń dla pasażerów i bagażu.
Wnętrze Fiat Palio i Siena jest ergonomiczne i funkcjonalne. Kabina jest przestronna i dobrze zaprojektowana, oferując wygodne miejsca dla kierowcy i pasażerów. Dodatkowo, dostępne są różne warianty wyposażenia, które umożliwiają dostosowanie pojazdu do indywidualnych preferencji.
Pod względem napędu, Palio i Siena oferują różne opcje silników, w tym zarówno benzynowe, jak i wysokoprężne. Można znaleźć zarówno jednostki o mniejszej mocy, idealne do codziennej jazdy w mieście, jak i bardziej wydajne i dynamiczne silniki dla osób preferujących sportowe osiągi.
Oba modele są dobrze wyposażone pod względem bezpieczeństwa. Posiadają systemy ABS, EBD oraz poduszki powietrzne, co przyczynia się do większego bezpieczeństwa podczas jazdy. Dodatkowo, konstrukcja nadwozia została zaprojektowana w taki sposób, aby zapewnić optymalną ochronę pasażerów w przypadku kolizji.
Fiat Palio i Siena cechuje również dobra ekonomia spalania paliwa. Dzięki zastosowaniu oszczędnych silników oraz technologii wspomagających oszczędność, te modele są ekonomiczne w eksploatacji, co jest ważnym czynnikiem dla wielu kierowców.
Podsumowując, Fiat Palio i Siena (2012-2015) to popularne modele samochodów kompaktowych, które oferują praktyczność, oszczędność i niezawodność. Zapewniają one komfortową podróż zarówno dla kierowcy, jak i pasażerów, jednocześnie będąc dostępne w różnych wariantach wyposażenia i napędu, które można dopasować do indywidualnych potrzeb i preferencji.
Komora silnika

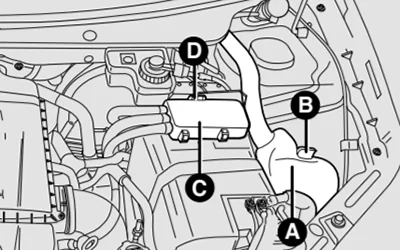

Aby zdjąć osłonę A z jednostki sterującej na masce silnika, obok akumulatora, należy pociągnąć blokadę B w dół, a następnie pociągnąć osłonę do góry. Podczas zmiany położenia należy uważać, aby dolne zatrzaski były zatrzaśnięte.
Aby uzyskać dostęp do bezpieczników znajdujących się na dodatnim zacisku akumulatora należy podnieść pokrywę C, działającą na zamek D.

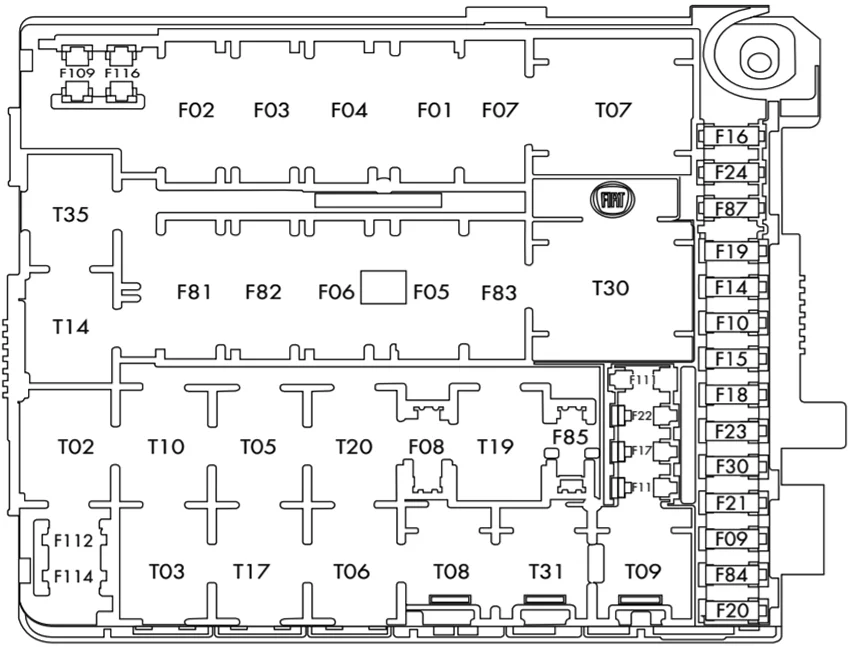

| Numer | Ampery [A] | Opi |
|---|---|---|
| F01 | 50A | Zasilanie akumulatorowe wycieraczek przedniej, komputer nadwozia F34, F33, F48, F47, F38, F89 |
| F02 | 70A | Zasilanie bateryjne Body Computer F92, F93, F90, F91, F12, F13, F43, F53, F36 |
| F03 | 20A | Zasilanie pod kluczykiem do nadwozia Bezpieczniki komputera F51, F37, F42, F49, F50, F31 |
| F04 | 40A | Pompa ABS |
| F05 | 70A | Predyspozycje do elektrycznego układu kierowniczego |
| F06 | 20A/30A | Elektryczny wentylator chłodnicy ( niska prędkość ) |
| F07 | 30A/40A | Wentylator chłodnicy (wysoka prędkość) |
| F08 | 30A | ogrzewana tylna szyba |
| F09 | 10 A | Inne |
| F10 | 15A | Klakson |
| F11 | 15A | Elektrozawór kanistra |
| F14 | – | Wolny |
| F15 | 20A | Szyberdach |
| F 16 | 10 A | Jednostka sterująca IE, rozrusznik, elektrozawór kanistra, sonda lambda, dysze wtryskiwaczy |
| F17 | 10 A | Sonda lambda |
| F18 | 15A | Komputer pokładowy |
| F19 | 7,5A | Sprężarka klimatyzacji |
| F20 | – | Wolny |
| F21 | 15A | Pompa paliwowa |
| F22 | 20A | dysze wtryskiwaczy |
| F23 | 30A | Zawór ABS |
| F24 | 7,5A | ABS |
| F30 | – | Wolny |
| F81 | – | Wolny |
| F82 | 30A | Zasilanie bateryjne Pompa Dualogic |
| F83 | 40A | Wentylator elektryczny skrzynki powietrznej |
| F84 | 20A | Oświetlenie głębinowe (predyspozycje) |
| F85 | 20A | Wtyczka |
| F87 | 10 A | Czujnik poziomu paliwa, prędkościomierz, czujnik żyroskopowy, przekaźnik sprężarki klimatyzacji |
| F109 | – | Wolny |
| F111 | – | Wolny |
| F112 | 10 A | Predyspozycje reflektorów ksenonowych |
| F114 | Wolny | |
| F116 | – | | Wolny |
Przedział pasażerski

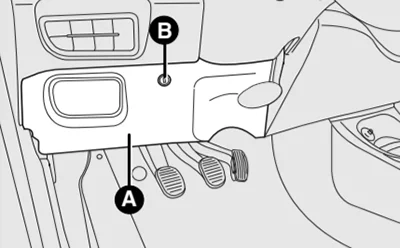

Aby zdjąć osłonę A jednostki sterującej na środku deski rozdzielczej, po lewej stronie kierownicy, włóż śrubokręt (brak w zestawie) lub kluczyk zapłonu do zamka B i obróć go w kierunku przeciwnym do ruchu wskazówek zegara.

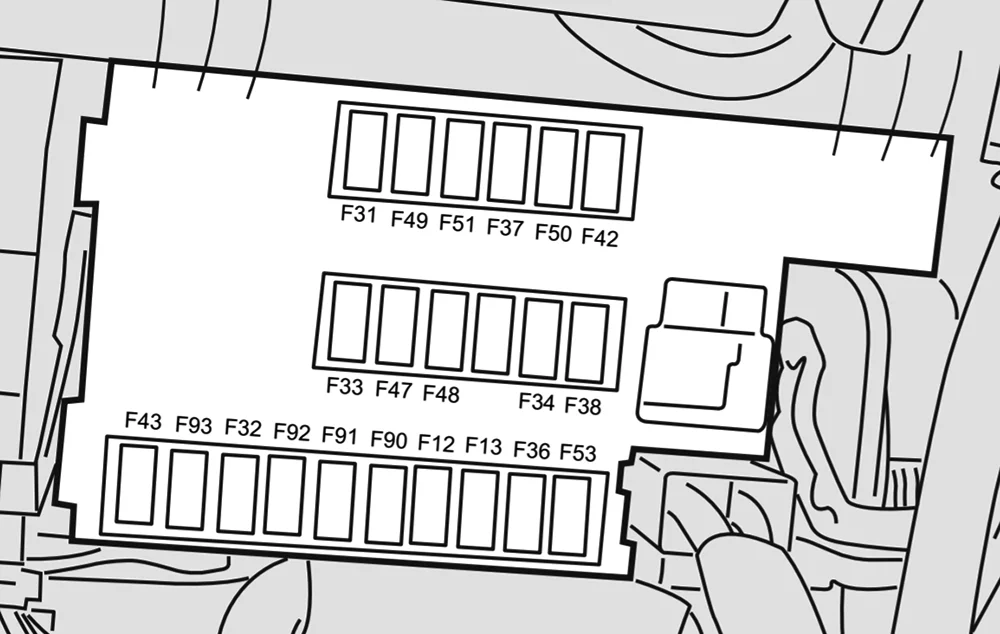

| Numer | Ampery [A] | Opis |
|---|---|---|
| F12 | 15A | Światła mijania po prawej stronie |
| F13 | 15A | Światła mijania po lewej stronie |
| F31 | 7,5A | INT A elektrycznego podnośnika szyby i elektrycznego zespołu wentylatora |
| F32 | 10 A | Oświetlenie wewnętrzne, oświetlenie bagażnika i oświetlenie schowka na rękawiczki |
| F33 | 20A | Podnośnik szyby tylnej lewy elektryczny |
| F34 | 20A | Prawy tylny elektryczny podnośnik szyby |
| F36 | 15A | Zasilanie +30 gniazda OBD, radio, centralny podnośnik szyb i alarm |
| F37 | 10 A | Moc +15 z deski rozdzielczej i przełącznika hamulca |
| F38 | 20A | zamek elektryczny |
| F42 | 7,5A | Moc ABS +15 |
| F43 | 20A | Spryskiwacz przedniej i tylnej szyby |
| F47 | 20A | Elektryczny podnośnik szyb po stronie kierowcy |
| F48 | 20A | Elektryczny podnośnik szyb po stronie pasażera |
| F49 | 7,5A | +15 zasilanie lusterek wstecznych, czujnik deszczu/zmierzchu, elektryczny szyberdach, alarm, sterowanie z kierownicy, tempomat, światła awaryjne i przełączniki sterowania My Car |
| F50 | 7,5A | Zasilanie poduszek powietrznych +15 |
| F51 | 7,5A | Zasilanie +15 zasilanie przekaźnika, blokada zasilania po stronie kierowcy, blokada zasilania po stronie pasażera, oświetlenie skrzyni powietrznej, radio, wsteczny, wyłącznik hamulca i sprzęgła |
| F53 | 7,5A | Zasilanie +30 tablicy przyrządów |
| F90 | 7,5A | lewe światła drogowe |
| F91 | 7,5A | prawe światła drogowe |
| F92 | 7,5A | Światło przeciwmgielne po lewej stronie |
| F93 | 7,5A | Światło przeciwmgielne z prawej strony |
