W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata 500L z lat: 2020
Fiat 500L (2020) to kompaktowy samochód typu MPV, który kontynuuje serię modelu 500L. Ten model oferuje przestronność, wygodę i praktyczność, jednocześnie wprowadzając pewne udoskonalenia i nowości w porównaniu do poprzednich wersji.
Pod względem designu, Fiat 500L (2020) wciąż posiada charakterystyczne, zaokrąglone linie, które są związane z modelem 500. Jednak w tej wersji wprowadzono pewne zmiany, które nadają mu bardziej świeży i nowoczesny wygląd. Aktualizacje obejmują nowe reflektory, nową atrapę chłodnicy, nowe zderzaki oraz nowe wzory felg. Te modyfikacje dodają samochodowi atrakcyjności i nowoczesności.
Wnętrze Fiata 500L (2020) jest nadal przestronne i oferuje wiele miejsca zarówno dla pasażerów, jak i bagażu. Kabina jest funkcjonalna, a ergonomia została starannie zaplanowana, aby zapewnić wygodę i intuicyjne korzystanie z przycisków i przełączników. Wykończenie wnętrza jest solidne, a siedzenia są wygodne. Fiat 500L (2020) oferuje również elastyczne opcje konfiguracji siedzeń, co zwiększa praktyczność i umożliwia dostosowanie przestrzeni do różnych potrzeb.
Fiat 500L (2020) jest dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i dieslami o różnych pojemnościach i mocach. Klienci mają również wybór między manualną a automatyczną skrzynią biegów. Samochód oferuje dobrą dynamikę jazdy i odpowiednie osiągi, przy jednoczesnym przyzwoitym zużyciu paliwa w swojej klasie.
Pod względem bezpieczeństwa, Fiat 500L (2020) jest wyposażony w poduszki powietrzne, systemy ABS, ESP i inne standardowe systemy bezpieczeństwa. W zależności od wersji i opcji wyposażenia, mogą być również dostępne dodatkowe funkcje, takie jak systemy wspomagające jazdę, np. system kontroli trakcji czy system monitorowania martwego pola.
Fiat 500L (2020) kontynuuje tradycję swojego poprzednika, oferując przestronność, wygodę i praktyczność, które są istotne w segmencie kompaktowych samochodów typu MPV. Aktualizacje wprowadzone w tej wersji nadają mu bardziej nowoczesny wygląd, jednocześnie podtrzymując kultową estetykę Fiata 500.
Sprawdzanie oraz wymiana bezpieczników
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Skrzynka bezpieczników w komorze silnika

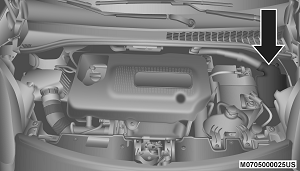

Przednia jednostka dystrybucyjna znajduje się po prawej stronie komory silnika, obok akumulatora. Aby uzyskać dostęp do bezpieczników, naciśnij zaczepy zwalniające i zdejmij pokrywę.

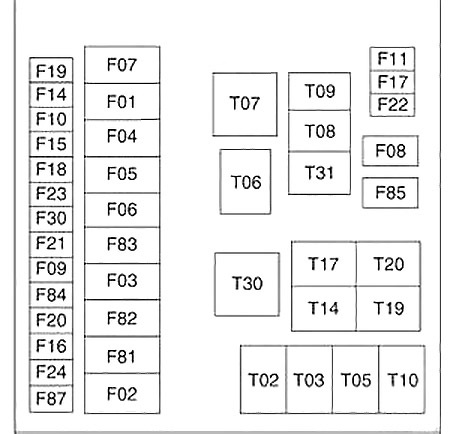

Przednia jednostka dystrybucyjna
Numer identyfikacyjny elementu elektrycznego odpowiadającego każdemu bezpiecznikowi można znaleźć z tyłu pokrywy.
| Wgłębienie | Maksymalny bezpiecznik | Mini bezpiecznik | Opis |
| F01 | 70 Amp Tan | – | Kontroler ciała |
| F02 | 60 Amp niebieski | – | Tylna jednostka rozdzielcza sterownika nadwozia |
| F03 | 20 A żółty | – | Stacyjka |
| F04 | 40 A pomarańczowy | – | Pompa przeciwblokująca hamulca |
| F05 | 70 Amp Tan | – | Elektryczne wspomaganie kierownicy |
| F06 | 30 A zielony | – | Wentylator chłodnicy – niska prędkość |
| F07 | 50 A czerwony | – | Wentylator chłodnicy – wysoka prędkość |
| F08 | 40 A pomarańczowy | – | Silnik dmuchawy |
| F09 | – | 7,5 A Brązowy | Transmisja (Aisin) |
| F10 | – | 15 A niebieski | klakson |
| F11 | – | 10 A czerwony | Układ napędowy |
| F15 | – | 10 A czerwony | Transmisja (Aisin) |
| F 16 | – | 7,5 A Brązowy | Układ napędowy skrzyni biegów |
| F17 | – | 10 A czerwony | Układ napędowy |
| F18 | – | 5 A Tan | Układ napędowy (Multi-Air – zależnie od wyposażenia) |
| F19 | – | 7,5 A Brązowy | Klimatyzacja |
| F20 | – | 30 A zielony | Tylny odszraniacz |
| F21 | – | 15 A niebieski | Pompa paliwowa |
| F22 | – | 20 A żółty | Układ napędowy |
| F23 | – | 20 A żółty | Zawory przeciwblokujące hamulca |
| F30 | – | 5 A Tan | Po uruchomieniu pompy |
| F81 | 70 Amp Tan | – | PTC (wtórny) |
| F83 | 40 A pomarańczowy | – | PTC (główny) |
| F85 | – | 15 A niebieski | Przednie gniazdo zasilania 12 V |
| F86 | – | 7,5 A Brązowy | Gniazda ładowarki USB |
| F88 | – | 7,5 A Brązowy | Podgrzewane lustra |
Bezpieczniki wewnętrzne

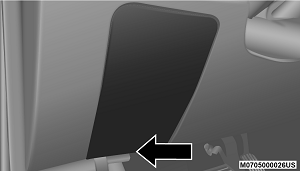

Wewnętrzna tablica bezpieczników jest częścią modułu kontroli nadwozia (BCM) i znajduje się po stronie kierowcy pod tablicą rozdzielczą. Aby uzyskać dostęp do bezpieczników, pociągnij pokrywę.

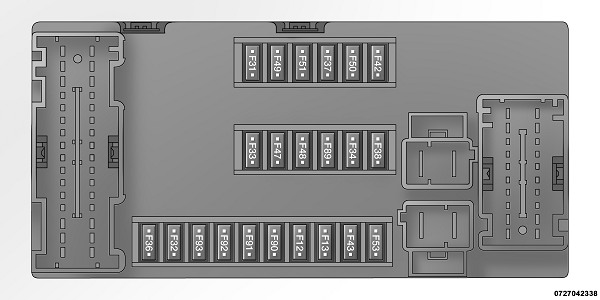

Wewnętrzny panel bezpieczników
Lokalizacje wnęk panelu bezpieczników
| Wgłębienie | Numer bezpiecznika pojazdu | Mini bezpiecznik | Opis |
| 1 | F12 | 7,5 A Brązowy | Prawa martwa wiązka |
| 2 | F32 | 7,5 A Brązowy | Przednie i tylne oświetlenie sufitowe
Światła w bagażniku i w drzwiach |
| 3 | F53 | 7,5 A Brązowy | Węzeł panelu przyrządów |
| 4 | F38 | 20 A żółty | Centralny zamek do drzwi |
| 5 | F36 | 15 A niebieski | Gniazdo diagnostyczne, radio samochodowe, system klimatyzacji, TPMS, szyberdach |
| 6 | F90 | 7,5 A Brązowy | Lewe światło drogowe |
| 7 | F91 | 7,5 A Brązowy | Prawa światła drogowe |
| 8 | F92 | 7,5 A Brązowy | Lewe światło przeciwmgielne |
| 9 | F93 | 7,5 A Brązowy | Prawe światło przeciwmgielne |
| 10 | F42 | 5 A Tan | BSM, ESP |
| 11 | F33 | 20 A żółty | Tylne lewe okno pasażera |
| 12 | F34 | 20 A żółty | Tylne prawe okno pasażera |
| 13 | F43 | 20 A żółty | Podkładka dwukierunkowa |
| 14 | F48 | 20 A żółty | Okno zasilania pasażera |
| 15 | F13 | 7,5 A Brązowy | Lewe światło mijania, poziomowanie reflektorów |
| 16 | F50 | 7,5 A Brązowy | Poduszka powietrzna |
| 17 | F51 | 5 A Tan | Przełącznik radia pojazdu, system kontroli klimatu, światło stopu, bieg wsteczny, szyberdach, czujnik parkowania, kamera tylna |
| 18 | F37 | 7,5 A Brązowy | Wyłącznik światła stopu, węzeł tablicy rozdzielczej |
| 19 | F49 | 5 A Tan | Lusterko zewnętrzne, GPS, lusterko elektryczne, czujnik parkowania |
| 20 | F31 | 5 A Tan | Kontrola klimatu, regulacja siedzeń |
| 21 | F47 | 20 A żółty | Okno zasilania sterownika |
Tylne bezpieczniki wewnętrzne

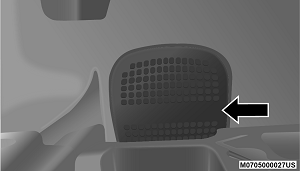

Tylny wewnętrzny panel bezpieczników znajduje się po stronie kierowcy w tylnej komorze. Aby uzyskać dostęp do bezpieczników, należy pociągnąć za pokrywę.
Tylny panel bezpieczników
| Wgłębienie | Numer bezpiecznika pojazdu | Mini bezpiecznik | Opis |
| 1 | F61 | 15 A niebieski | Fotele z regulacją odcinka lędźwiowego |
| 2 | F62 | 15 A niebieski | Podgrzewane siedzenia |
| 3 | F64 | 20 A żółty | Zestaw audio |
| 4 | F65 | 20 A żółty | żaluzje słoneczne |
| 5 | F66 | 20 A żółty | Szyberdach |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
