W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna C4 Picasso I z lat: 2008, 2009, 2010, 2011, 2012.

Citroën C4 Picasso I to minivan produkowany w latach 2006-2013. Auto było oferowane w dwóch wersjach: pięcio- i siedmiomiejscowej. Charakterystycznym elementem stylistycznym pojazdu były dwie niezależne szyby przednie oraz panoramiczne szyby boczne.

W gamie silnikowej modelu C4 Picasso I znajdowały się jednostki benzynowe o pojemnościach od 1,6 do 2,0 litra oraz diesle o pojemności od 1,6 do 2,0 litra. Wszystkie silniki były oferowane w połączeniu z manualną lub automatyczną skrzynią biegów.

Wnętrze samochodu charakteryzowało się ergonomicznym i funkcjonalnym układem deski rozdzielczej oraz szerokim wyborem systemów multimedialnych i udogodnień dla pasażerów, takich jak regulowane fotele, klimatyzacja automatyczna, podgrzewane fotele czy panoramiczny dach.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Citroën C5 Aircross (2018-2022) - schematy bezpieczników i przekaźników
W schowku podręcznym znajdują się dwie skrzynki bezpieczników, jedna skrzynka bezpieczników w komorze silnika i druga skrzynka bezpieczników na akumuAorze.

Skrzynki bezpieczników na desce rozdzielczej

Pojazdy z kierownicą po lewej stronie:

Odpiąć pokrywę, pociągając w prawym górnym rogu, a następnie w lewo; pociągnij pokrywę w dół.

Pojazdy z kierownicą po prawej stronie:

Otwórz dolny schowek, odkręć śrubę o ćwierć obrotu i obróć obudowę.

Skrzynka bezpieczników deski rozdzielczej 1

Citroën C4 Picasso I (2008-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 15 A Wycieraczka tylnej szyby
F2 30 A Blokowanie i odblokowywanie
F3 5 A Poduszki powietrzne i napinacze pasów
F4 10 A Multimedia;

Fotochromatyczne lusterko wsteczne;

Filtr cząstek stałych;

Gniazdo diagnostyczne;

Klimatyzacja;

Ręczna regulacja wysokości reflektorów.

F5 30 A Szyby przednie;

Elektroniczny panel sterowania drzwi przednich;

Panoramiczny szyberdach.

F6 30 A Tylne szyby
F7 5 A Lampy wewnętrzne;

Chłodzony schowek;

Radio.

F8 20 A Ekran wielofunkcyjny;

Radio;

Elementy sterujące na kierownicy;

Multimedia;

Wykrywanie ciśnienia w oponach;

Alarm;

Przyczepa.

F9 30 A Multimedia;

Przednie gniazda 12 V;

Latarka;

Radio.

F10 15 A Korektor wysokości (zawieszenie)
F11 15 A Wyłącznik hamulca;

Wyłącznik zapłonu.

F12 15 A Czujniki parkowania;

Automatyczne wycieranie i oświetlenie szyby;

Elektryczny fotel pasażera;

System ostrzegania o opuszczeniu pasa ruchu;

Wzmacniacz Hi-Fi;

Przyczepa.

F13 5 A Moduł przekaźnika silnika (BSM);

Elektryczny fotel kierowcy.

F14 15 A Klimatyzacja;

Zestaw głośnomówiący Bluetooth®;

Dźwignia automatycznej skrzyni biegów;

Poduszki powietrzne;

Tablica rozdzielcza.

F15 30 A Blokowanie i odblokowywanie
F 16 BOCZNICA
F17 40 A Podgrzewana tylna szyby

Skrzynka bezpieczników deski rozdzielczej 2

Citroën C4 Picasso I (2008-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F29 20 A Podgrzewane siedzenia
F30 Nieużywany
F31 40 A Przekaźnik przyczepy
F32 15 A Tylne gniazdo 12 V
F33 5 A Czujniki parkowania;

Automatyczne wycieraczki wrażliwe na deszcz;

Automatyczne podświetlenie reflektorów;

Elektryczny fotel pasażera;

System ostrzegania o opuszczeniu pasa ruchu;

Wzmacniacz Hi-Fi.

F34 5 A Przyczepa
F35 Nieużywany
F36 20 A Wzmacniacz Hi-Fi
F37 10 A Klimatyzacja;

Pakiet oświetlenia.

F38 30 A Elektryczny fotel kierowcy
F39 5 A Klapka wlewu paliwa
F40 30 A Elektryczny fotel pasażera;

Panoramiczny szyberdach.

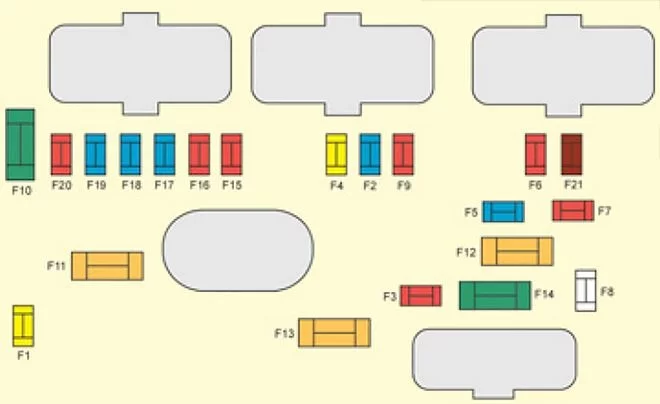

Komora silnika

Citroën C4 Picasso I (2008-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 20 A Zarządzanie silnikiem
F2 15 A Klakson
F3 10 A Pompa płynu do spryskiwaczy
F4 20 A Pompa spryskiwacza reflektorów
F5 15 A Elementy silnika
F6 10 A Dwufunkcyjne kierunkowe reflektory ksenonowe;

Automatyczna regulacja wysokości reflektorów;

Przełącznik sprzęgła;

Skrzynka wyłączników zabezpieczających (BCP).

F7 10 A Automatyczna skrzynia biegów;

Przełącznik poziomu płynu chłodzącego silnik;

Wspomaganie kierownicy.

F8 25 A Rozrusznik
F9 10 A Wyłącznik lampki stopu
F10 30 A Elementy silnika
F11 40 A Dmuchawa tylna
F12 30 A Wycieraczki
F13 40 A Wbudowany interfejs systemowy (BSI)
F14 30 A Pompa powietrza, odzysk i wymiana ciepła
F15 10 A Prawe światło drogowe
F 16 10 A Lewa wiązka główna
F17 15 A Światło mijania z lewej strony
F18 15 A Światło mijania z prawej strony
F19 15 A Elementy silnika
F20 10 A Elementy silnika
F21 5 A Przekaźnik wentylatora chłodzącego

Bezpieczniki na akumulatorze

Citroën C4 Picasso I (2008-2012) - schematy bezpieczników i przekaźników

Bezpieczniki F1 do F6 znajdują się na małej płytce, przypiętej pionowo do skrzynki bezpieczników akumulatora.

Numer Ampery [A] Opis
F1 5 A Siłownik automatycznej skrzyni biegów
F2 5 A Wyłącznik
F3 5 A ECU oszacowania naładowania akumulatora
F4 20 A Zasilanie ESP
F5 5 A Zasilanie ESP
F6 20 A ECU dla 6-biegowej elektronicznej skrzyni biegów/automatycznej skrzyni biegów
