W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna C6 z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012.
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Skrzynki bezpieczników na desce rozdzielczej
Schemat skrzynki bezpieczników (skrzynka bezpieczników 1 na desce rozdzielczej (górna))
| Numer | Ampery [A] | Opis |
|---|---|---|
| G 29 | 5 A | Wykrywanie deflacji;
Zmieniarka na 6 płyt CD. |
| G 30 | 5 A | Gniazdo diagnostyczne |
| G 31 | 5 A | Telematyka według przeznaczenia |
| G 32 | 25 A | Wzmacniacz |
| G 33 | 10 A | Hydrauliczny układ zawieszenia |
| G 34 | 15 A | Automatyczna skrzynia biegów |
| G 35 | 15 A | Podgrzewany fotel pasażera z przodu |
| G 36 | 15 A | Podgrzewany fotel kierowcy |
| G 37 | – | – |
| G 38 | 30 A | Elektryczny fotel kierowcy |
| G 39 | – | – |
| G 40 | 30 A | Elektryczny fotel pasażera |
Schemat skrzynki bezpieczników (skrzynka bezpieczników 2 na desce rozdzielczej (dolna))
| Numer | Ampery [A] | Opis |
|---|---|---|
| F 1 | – | – |
| F 2 | – | – |
| F 3 | 5 A | Poduszki powietrzne |
| F 4 | 10 A | Układ hamulcowy;
Aktywna maska; Tempomat/ogranicznik prędkości; Fotochromowe lusterko wsteczne; Gniazdo diagnostyczne; Wielofunkcyjny silnik pochylania ekranu. |
| F 5 | 30 A | Szyba przednia;
Szyberdach. |
| F 6 | 30 A | Tylna szyba |
| F 7 | 5 A | Oświetlenie osłony przeciwsłonecznej;
Oświetlenie schowka na rękawiczki; Lampy wewnętrzne; Tylna zapalniczka. |
| F 8 | 20 A | Elementy sterujące na kierownicy;
Wyświetlacz; Otwieranie szyb (Mikro zjazd); Alarm; Radio. |
| F 9 | 30 A | Zapalniczka przednia |
| F 10 | 15 A | Przekaźnik bagażnika;
Przekaźnik przyczepy. |
| F 11 | 15 A | Blokada kierownicy |
| F 12 | 15 A | Lampka ostrzegawcza pasów bezpieczeństwa kierowcy i pasażera z przodu;
Otwieranie okien (Mikro opuszczanie); Fotele elektryczne; Wspomaganie parkowania; System audio JBL. |
| F 13 | 5 A | Aktywna maska;
Czujnik deszczu i jasności; Wycieraczka szyby przedniej; Zasilanie modułu przekaźnika silnika. |
| F 14 | 15 A | System ostrzegania przed niezamierzoną zmianą pasa ruchu;
Klimatyzacja; Tablica przyrządów; Wyświetlacz przezierny; Poduszki powietrzne; Bluetooth® (zestaw głośnomówiący); Przekaźnik BHI. |
| F 15 | 30 A | Centralny zamek;
Bezpieczeństwo dzieci. |
| F 16 | BOCZNICA | – |
| F 17 | 40 A | Wentylacja |
Skrzynka bezpieczników w komorze silnika
Aby uzyskać dostęp do skrzynki bezpieczników w komorze silnika, odkręć każdą śrubę o 1/4 obrotu.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F 1 | 20 A | ECU silnika;
Wentylator chłodzący. |
| F 2 | 15 A | Klakson |
| F 3 | 10 A | Pompa do spryskiwaczy szyb |
| F 4 | 20 A | Spryskiwacz reflektorów |
| F 5 | 15 A | Podgrzewanie wstępne;
Wtrysk (Diesel). |
| F 6 | 10 A | Układ hamulcowy |
| F 7 | 10 A | Automatyczna skrzynia biegów |
| F 8 | 20 A | Rozrusznik |
| F 9 | 10 A | Aktywna maska;
Dwufunkcyjne kierunkowe reflektory ksenonowe. |
| F 10 | 30 A | Wtryskiwacze;
Cewka zapłonowa; ECU silnika; Zasilanie paliwem (Diesel). |
| F 11 | 40 A | Klimatyzacja (Dmuchawa) |
| F 12 | 30 A | Wycieraczki |
| F 13 | 40 A | BSI |
| F 14 | – |
Bezpieczniki w bagażniku
Skrzynki bezpieczników znajdują się w bagażniku pod osłoną lewego błotnika

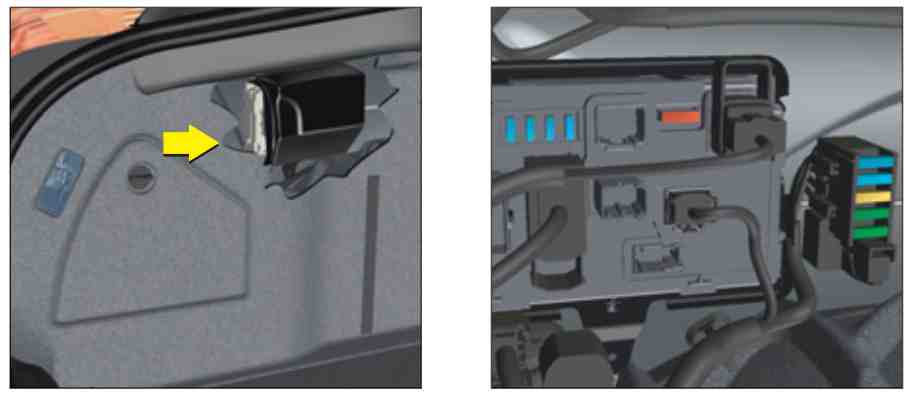

Aby uzyskać dostęp:
1. Odsuń listwę po lewej stronie.
2. Odsuń przewody elektryczne łączące ze skrzynką bezpieczników.
3. Otwórz skrzynkę bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F 1 | 15 A | Klapka paliwa |
| F 2 | – | – |
| F 3 | – | – |
| F 4 | 15 A | Wrażliwy na prędkość tylny spoiler (deflektor) |
| F 5 | 40 A | Podgrzewany tylny ekran |
| G 36 | 15A/25A | Podgrzewany elektrycznie fotel tylny lewy (Pack Lounge)/kanapa |
| G 37 | 15A/25A | Podgrzewany elektrycznie fotel tylny pray (Pack Lounge)/kanapa |
| G 38 | 30 A | Elektryczna regulacja tylnych siedzeń (Pack Lounge) |
| G 39 | 30 A | Zapalniczka;
Tylne gniazdo akcesoriów. |
| G 40 | 25 A | Elektryczny hamulec postojowy |
