Citroën Jumper (1994-2006) – schematy bezpieczników i przekaźników

Rocznik 1994-2006

Zaktualizowano 18.05.2023

Citroën Jumper (1994-2006) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna Jumper 230/244 z lat: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Citroën Jumper 230/244 to samochód dostawczy produkowany przez francuską markę Citroën w latach 1994-2006. Jest to pierwsza generacja modelu Jumper, który charakteryzuje się dużą przestrzenią ładunkową, solidną konstrukcją i wytrzymałością.

Jumper 230/244 wyróżnia się charakterystycznym, prostokątnym kształtem nadwozia, który zapewnia dużą pojemność ładunkową. Samochód oferuje różne warianty długości i wysokości, co umożliwia dopasowanie go do indywidualnych potrzeb użytkownika. Dostępne są również różne wersje wyposażenia, w tym wersje furgonowe, skrzyniowe, kabriolety oraz przystosowane do przewozu osób.

Wnętrze Jumpera 230/244 jest przestronne i funkcjonalne. Kabina kierowcy została zaprojektowana z myślą o ergonomicznym układzie elementów, co ułatwia obsługę pojazdu. Dostępne są również różne opcje wyposażenia, takie jak klimatyzacja, system audio czy systemy bezpieczeństwa.

Jumper 230/244 oferuje różne jednostki napędowe, w tym diesle o różnych mocach. Silniki te charakteryzują się oszczędnym zużyciem paliwa oraz wystarczającą mocą do przewozu większych ładunków. Samochód oferuje także różne warianty napędu, w tym napęd na przednie koła lub na cztery koła.

Ważnym aspektem Jumpera 230/244 jest również jego niezawodność i trwałość. Konstrukcja pojazdu została zaprojektowana w taki sposób, aby zapewnić długotrwałą wytrzymałość w trudnych warunkach. Samochód posiada także zaawansowane systemy bezpieczeństwa, takie jak ABS i poduszki powietrzne.

Podsumowując, Citroën Jumper 230/244 to solidny i pojemny samochód dostawczy, który oferuje dużą przestrzeń ładunkową, różne warianty konfiguracji i dobre właściwości jezdne. Jest to niezawodny pojazd, który sprawdzi się w codziennym użytkowaniu oraz w przewozie większych ładunków.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

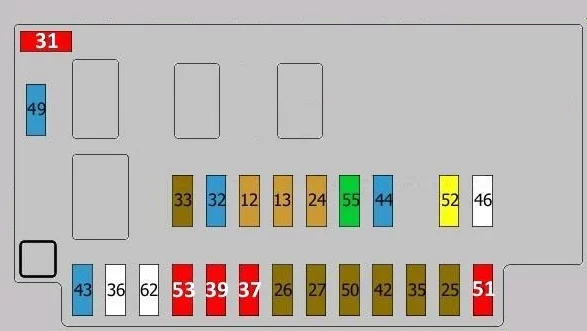

W kabinie

Główna skrzynka bezpieczników znajduje się po stronie kierowcy za pokrywą deski rozdzielczej.

Citroën Jumper (1994-2006) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
12	Światło po prawej stronie	5
12	Prawe światło tylne	5
13	Światło po lewej stronie	5
13	Lewe tylne światło	5
24	Światło tablicy rejestracyjnej	5
	Lampka sygnalizacyjna, światła pozycyjne
	Podświetlenie, tablice przyrządów
25	System nagłośnieniowy	7,5
26	Światła stopu	7,5
27	Elektryczne lusterko wsteczne	7,5
	Tempomat
	Telefon
	Tachograf
	Zdalne sterowanie
	Alarm
31	Przełącznik sterowania oświetleniem	10
32	System nagłośnieniowy	15
33	Światła przeciwmgielne	7,5
35	Sterowanie regulatorem okna	7,5
37	Podświetlenie tablicy przyrządów	10
39	Oświetlenie wewnętrzne	10
39	Złącze diagnostyczne	10
42	Jednostka sterująca ABS	7,5
43	Spryskiwacz przedniej szyby	15
44	Zapalniczka	15
49	Spryskiwacze reflektorów	15
50	Jednostka sterująca poduszki powietrznej	7,5
51	NOT	10
52	Gniazdo 12V	20
53	Kierunkowskazy	10
	Alarm
	Podświetlenie tablicy przyrządów
55	Dmuchawa, ogrzewanie postojowe	30
55	Dodatkowa grzałka	30

Moduł dodatkowy znajduje się po stronie pasażera pod deską rozdzielczą

Citroën Jumper (1994-2006) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
34	Tachograf	10
	Telefon
	Alarm
	Zdalne sterowanie
38	Centralny zamek	20
40	Ogrzewana tylna szyba, prawa strona	15
41	Podgrzewane lusterko wsteczne	10
45	Podgrzewane siedzenia	15
47	Przednie lewe okno elektryczne	20
48	Przednie prawe okno elektryczne	20
54	Ogrzewana szyba tylna, lewa strona	15
56	Dodatkowy klimatyzator	30
57	Dmuchawa, ogrzewanie postojowe	15
58	Dodatkowy programator grzałki	5
59	Półka (dostawa)	15
60	Alarm	10
61	Dodatkowa grzałka	20
63	Specjalny sprzęt	30
64	Specjalny sprzęt	20
65	Złącze akcesoriów	10

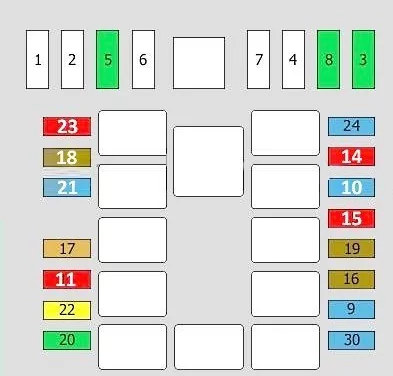

Komora silnika

Citroën Jumper (1994-2006) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Nieznany	60
2	Nieznany	50
3	Nieznany	30
4	Nieznany	50
5	Nieznany	30
6	Nieznany	70
7	Nieznany	70
8	Nieznany	30
9	Przednie światła przeciwmgielne	15
10	System ostrzegawczy	15
10	Sterowanie na kierownicy	15
11	Jednostka sterująca silnika	10
11	Elektronika silnika	10
14	Prawe światło mijania	10
15	Lewe światło mijania	10
16	Nieużywany	7,5
17	Jednostka sterująca silnika	7,5
17	Elektronika silnika	7,5
18	Jednostka sterująca silnika	7,5
18	Elektronika silnika	7,5
19	Kompresor	7,5
20	PTC	30
21	Bezpiecznik pompy paliwa	15
22	Nieużywany	20
23	Automatyczna jednostka ładująca	10
24	Automatyczna jednostka sterująca skrzynią biegów	15
30	Światła drogowe	15

Blok ten zawiera również moduły przekaźnikowe:
1 – światła drogowe;
2 – sygnał dźwiękowy;
3 – sprzęgło elektromagnetyczne sprężarki klimatyzatora;
4 – silnik elektryczny wentylatora nagrzewnicy;
5 – systemy sterowania silnikiem;
6 – pompa paliwa;
7 – światła przeciwmgielne;
8 – pompa spryskiwacza przedniej szyby;
9 – czyścik / spryskiwacz reflektorów.

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
