W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna C5 II z lat: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Citroën C5 II to samochód klasy średniej produkowany przez francuską markę Citroën w latach 2008-2017. Jest to druga generacja modelu C5, który został zaprojektowany z myślą o komfortowej jeździe oraz nowoczesnym wyglądzie.

C5 II wyróżnia się swoim eleganckim i dynamicznym designem, z charakterystycznym przednim grillem marki Citroën i smukłymi reflektorami. Samochód posiada harmonijne proporcje, płynne linie nadwozia i aerodynamiczne kształty, co nadaje mu nowoczesny wygląd.

Wnętrze C5 II zostało zaprojektowane z myślą o komforcie podróżowania. Kabina jest przestronna i oferuje dużo miejsca zarówno dla kierowcy, jak i pasażerów. Wysokiej jakości materiały i solidne wykonanie nadają wnętrzu elegancki wygląd. Samochód jest również wyposażony w wiele praktycznych rozwiązań, takich jak wygodne fotele, regulację elektryczną, klimatyzację dwustrefową oraz system multimedialny.

Citroën C5 II oferuje różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki o różnych mocach. Dostępne są także wersje z manualną lub automatyczną skrzynią biegów. Samochód charakteryzuje się dobrą dynamiką jazdy, komfortowym zawieszeniem i stabilnością na drodze.

C5 II posiada również zaawansowane systemy bezpieczeństwa, takie jak ABS, ESP, system kontroli trakcji, poduszki powietrzne oraz systemy wspomagające jazdę, takie jak system monitorowania martwego pola i systemy wspomagające parkowanie.

Podsumowując, Citroën C5 II to samochód klasy średniej, który łączy w sobie komfort, elegancję i nowoczesny wygląd. Oferuje przestronne wnętrze, zaawansowane technologie oraz dobrą jakość jazdy. Jest to samochód idealny dla osób poszukujących wygody i stylowego designu w codziennej jeździe.

Zobacz także:  Citroën C3 II (2010-2011) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynki bezpieczników na desce rozdzielczej

Pojazdy z kierownicą po lewej stronie:  Skrzynki bezpieczników znajdują się pod deską rozdzielczą.

Całkowicie otwórz schowek, a następnie pociągnij go mocno w poziomie, zdejmij wykończenie, pociągając mocno za spód.

Pojazdy z kierownicą po prawej stronie:  Skrzynki bezpieczników znajdują się w schowku.

Aby uzyskać dostęp, otwórz schowek, a następnie zdejmij pokrywę schowka.

Schemat skrzynki bezpieczników (skrzynka bezpieczników A na desce rozdzielczej (górna))

Citroën C5 II (2007-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
G29 Nieużywany
G30 5 A Podgrzewane lusterka boczne
G31 5 A Czujnik deszczu i słońca
G32 5 A Lampki ostrzegawcze niezapiętego pasa bezpieczeństwa
G33 5 A Lustra elektrochromowe
G34 20 A Szyberdach (salon)
G35 5 A Oświetlenie drzwi pasażera;

Regulacja lusterka drzwi pasażera.

G36 30 A Elektryczna klapa tylna (Tourer)
G37 20 A Podgrzewane fotele przednie
G38 30 A Elektryczny fotel kierowcy
G39 30 A Elektryczny fotel pasażera;

Wzmacniacz Hi-Fi.

G40 3 A Zasilanie przekaźnika przyczepy

Schemat skrzynki bezpieczników (skrzynka bezpieczników B na desce rozdzielczej)

Citroën C5 II (2007-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
G36 15 A 6-biegowa automatyczna skrzynia biegów
G36 5 A 4-biegowa automatyczna skrzynia biegów
G37 10 A Światła do jazdy dziennej;

Gniazdo diagnostyczne.

G38 3 A DSC/ASR
G39 10 A Zawieszenie hydrauliczne
G40 3 A Przełącznik STOP

Schemat skrzynki bezpieczników (skrzynka bezpieczników C na desce rozdzielczej (dolna))

Citroën C5 II (2007-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 15 A Wycieraczka tylnej szyby (Tourer)
F2 30 A Przekaźnik blokujący i zapadkowy
F3 5 A Poduszki powietrzne
F4 10 A Automatyczna skrzynia biegów;

Dodatkowa nagrzewnica (Diesel);

Elektrochromowane lusterka wsteczne.

F5 30 A Szyba przednia;

Dach otwierany;

Oświetlenie drzwi pasażera;

Regulacja lusterka drzwi pasażera.

F6 30 A Tylna szyba
F7 5 A Oświetlenie lusterka kosmetycznego;

Oświetlenie schowka na rękawiczki;

Lampy wewnętrzne;

Latarka (Tourer).

F8 20 A Radio;

Zmieniarka CD;

Elementy sterujące na kierownicy;

Ekran;

Wykrywanie niedopompowania opon;

ECU rozruchu elektrycznego.

F9 30 A Zapalniczka;

Przednie gniazdo 12 V.

F10 15 A Alarm;

Sterowanie zamontowane na kierownicy, oświetlenie, sygnalizacja i dźwignie wycieraczek.

F11 15 A Niskoprądowy wyłącznik antykradzieżowy
F12 15 A Elektryczny fotel kierowcy;

Tablica przyrządów;

Kontrolki niezapiętego pasa bezpieczeństwa;

Sterowanie klimatyzacją.

F13 5 A Zespół przekaźnika silnika;

Przekaźnik odcinający pompę zawieszenia hydraulicznego;

Zasilanie ECU poduszki powietrznej.

F14 15 A Czujnik deszczu i nasłonecznienia;

Czujniki parkowania;

Elektryczny fotel pasażera;

Moduł przekaźnika przyczepy;

ECU wzmacniacza HI-FI;

System Bluetooth;

System ostrzegania o opuszczeniu pasa ruchu.

F15 30 A Przekaźnik blokujący i zapadkowy
F17 40 A Podgrzewana szyba tylna;

Podgrzewane lusterka boczne.

FSH BOCZNICA PARK SHUNT

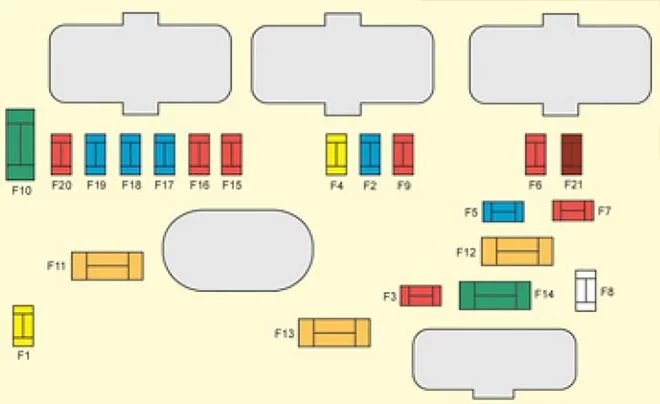

Skrzynka bezpieczników w komorze silnika

Aby uzyskać dostęp do skrzynki bezpieczników w komorze silnika, odkręć każdą śrubę o 1/4 obrotu.

Citroën C5 II (2007-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 20 A Jednostka sterująca silnika
F2 15 A Klakson
F3 10 A Pompa do spryskiwaczy szyb
F4 10 A Pompa spryskiwacza reflektorów
F5 15 A Siłowniki silnika
F6 10 A Przepływomierz powietrza;

Reflektory kierunkowe;

Gniazdo diagnostyczne.

F7 10 A Blokada dźwigni automatycznej skrzyni biegów;

Wspomaganie kierownicy.

F8 25 A Rozrusznik
F9 10 A Przełącznik sprzęgła;

Przełącznik zatrzymania.

F10 30 A Siłowniki silnika
F11 40 A Dmuchawa klimatyzacji
F12 30 A Wycieraczki
F13 40 A Zasilanie BSI (zapłon włączony)
F14 30 A
F15 10 A Prawe światło drogowe
F 16 10 A Lewe światło drogowe
F17 15 A Światło mijania z prawej strony
F18 15 A Światło mijania z lewej strony
F19 15 A Siłowniki silnika/silniki siłowników
F20 10 A Siłowniki silnika/silniki siłowników
F21 5 A Siłowniki silnika/silniki siłowników

Bezpieczniki na akumulatorze

Aby uzyskać dostęp do skrzynki bezpieczników znajdującej się na akumulatorze, zdejmij i zdejmij pokrywę.

Numer Ampery [A] Opis
F6 25 A Tylne gniazdo 12 V (maksymalna moc: 100 W)
F7 15 A Światła przeciwmgielne
F8 20 A Dodatkowy palnik (Diesel)
F9 30 A Elektryczny hamulec postojowy
