W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW Z4 (E85, E86) z lat: 2003, 2004, 2005, 2006, 2007, 2008.
BMW Z4 (E85, E86) to sportowy roadster produkowany w latach 2002-2008. Oto kilka kluczowych informacji na temat BMW Z4 (E85, E86):
- Design: BMW Z4 (E85, E86) cechuje się charakterystycznym i agresywnym wyglądem. Posiada długą maskę, krótki tył i nisko osadzoną sylwetkę, co nadaje mu sportowy i dynamiczny wygląd. Dach wersji E85 jest składany, podczas gdy wersja E86 jest coupe.
- Silniki: Z4 oferuje różne opcje silnikowe, w tym benzynowe jednostki napędowe. Dostępne są silniki czterocylindrowe i sześciocylindrowe o różnej pojemności i mocy. Wersja M Roadster/E86 była wyposażona w mocniejszy silnik i oferowała jeszcze lepsze osiągi.
- Wyposażenie i wnętrze: BMW Z4 było dobrze wyposażone jak na swoje czasy. W zależności od wersji i opcji dodatkowych, samochód oferował skórzaną tapicerkę, system audio, klimatyzację, elektrycznie regulowane fotele i wiele innych funkcji, które podnosiły komfort jazdy.
- Jazda i osiągi: Z4 oferuje dynamiczną i sportową jazdę. Doskonale zestrojone zawieszenie, precyzyjne układy kierownicze i nisko osadzona pozycja kierowcy sprawiają, że Z4 jest przyjemny do prowadzenia zarówno na krętych drogach, jak i na torze. Silniki zapewniają odpowiednią moc i osiągi, które pozwalają cieszyć się sportowym charakterem auta.
- Wersje specjalne: W trakcie produkcji BMW Z4 pojawiły się różne wersje specjalne, takie jak Z4 M Roadster/E86, które oferowały jeszcze wyższe osiągi i sportowe wrażenia z jazdy.
BMW Z4 (E85, E86) to samochód, który wyróżnia się swoim sportowym wyglądem, doskonałymi osiągami i przyjemnością z jazdy. Jest to samochód dla osób ceniących sportowe doznania i stylowy design.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

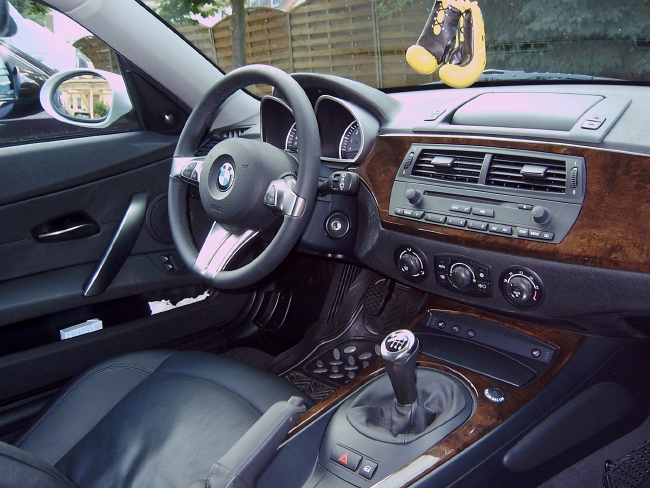

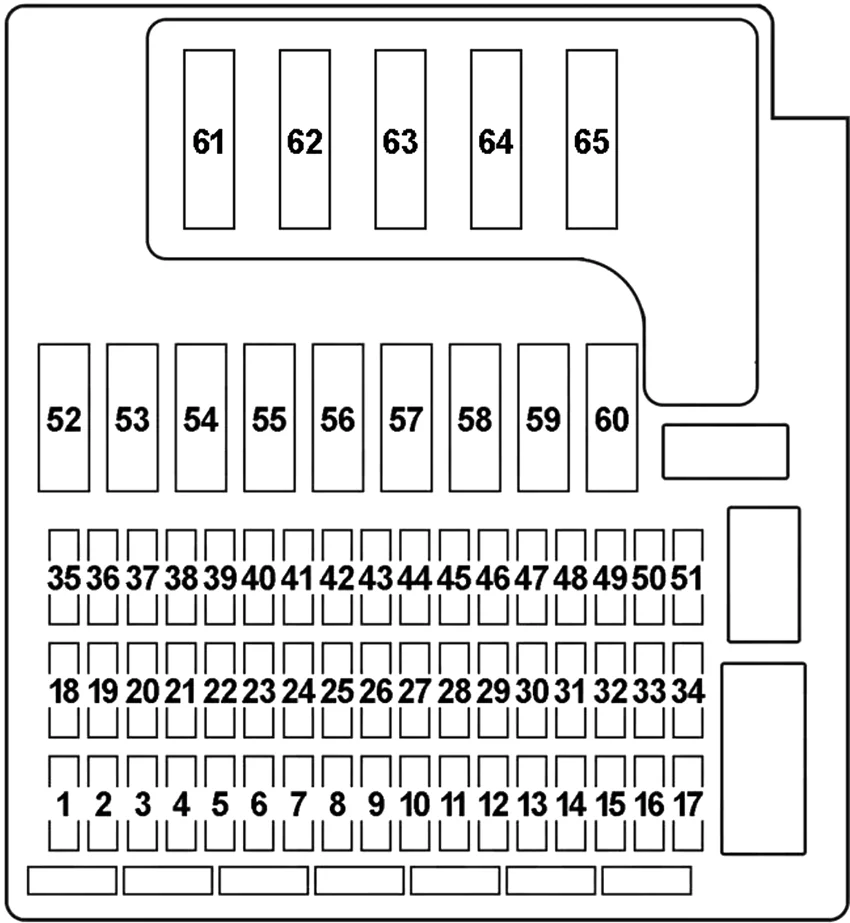

Schemat skrzynki bezpieczników w przedziale pasażerskim
Bezpieczniki i informacje o ich rozmieszczeniu znajdziesz za schowkiem.
- Otwórz schowek.
- Naciśnij zamek po lewej stronie; patrz strzałka 1.
- Naciśnij zamek po prawej stronie; patrz strzałka 2.
- Opuść schowek na rękawiczki.
Zapasowe bezpieczniki i plastikowe szczypce do chwytania bezpieczników znajdują się w zestawie narzędzi pokładowych (znajduje się w bagażniku pod panelem podłogowym).
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | – |
| 2 | 10 | – |
| 3 | 30 | – |
| 4 | 30 | – |
| 5 | 15 | Zapalniczka z przodu |
| 6 | 10 | Przełącznik światła cofania (ręczna skrzynia biegów), przekaźnik światła cofania ((2003-2004) – automatyczna skrzynia biegów, SMG) |
| 7 | 5 | Czujnik kąta skrętu DSC, przycisk „Sport”, dynamiczna kontrola stabilności (DSC) |
| 8 | 5 | Moduł drzwi kierowcy, kontrola odległości parkowania (PDC), przekaźnik zapalniczki |
| 9 | 7,5 | 2003-2004: Czujnik poziomu oleju, sterowanie skrzynią biegów (automatyczna skrzynia biegów), sekwencyjna ręczna skrzynia biegów (SMG) |
| 2005-2008: złącze łącza danych (OBD II), zintegrowany moduł zasilania (IVM (N52)) | ||
| 10 | 5 | 2005-2008: Ogólna jednostka sterująca modułu, pomocnicza pompa wodna, elektroniczny immobilizer pojazdu (EWS) |
| 11 | 25 | Ogólna jednostka sterująca modułu |
| 12 | 5 | Jednostka sterująca modułu ogólnego, elektroniczny immobilizer pojazdu (EWS), centrum przełączników konsoli środkowej, jednostka sterująca zestawu wskaźników |
| 13 | 5 | 2003-2005: Moduł Bezpieczeństwa i Informacji, Rozpoznawanie Zajętości Siedzeń |
| 2006-2008: Czujnik deszczu/reflektorów, sprężyna głośności | ||
| 14 | 5 | Przekaźnik pompy powietrza wtórnego, zespół przełączników świateł, moduł przełącznika sprzęgła, włącznik świateł hamowania |
| 15 | 30 | 2003-2005: Przełącznik regulacji siedzenia pasażera (LHD), pamięć siedzenia kierowcy (RHD) |
| 2006-2008: Przełącznik regulacji siedzenia pasażera | ||
| 16 | 25 | Centrum przełączników konsoli środkowej |
| 17 | – | – |
| 18 | – | – |
| 19 | 20 | Przekaźnik pompy paliwa |
| 20 | 20 | 2003-2005: Przekaźnik odmgławiacza tylnej szyby |
| 30 | 2006-2008: Przekaźnik odmgławiacza tylnej szyby | |
| 21 | 5 | Podgrzewane dysze natryskowe Przełącznik termiczny (2003-2004), lusterko zewnętrzne po stronie pasażera, przełącznik kolumny kierownicy (tempomat (2006-2008)) |
| 22 | 5 | System ogrzewania/klimatyzacji, elektroniczne wspomaganie kierownicy (EPS) |
| 23 | 5 | Klaster przełączników świateł, jednostka sterująca zestawu wskaźników |
| 24 | 5 | Jednostka sterująca zestawu wskaźników, złącze łącza danych (OBD II), czujnik kąta skrętu DSC, oświetlenie wskaźnika biegu (USA), pomocnicza pompa wodna (S54) |
| 25 | 5 | Elektrochromowe wewnętrzne lusterko wsteczne, jednostka sterująca cyfrowej elektroniki silnika (DME), zacisk 15 przekaźnik oszczędzania energii, przekaźnik odmgławiacza tylnej szyby |
| 26 | 30 | Ogólna jednostka sterująca modułu |
| 27 | 5 | Składane lusterko zewnętrzne |
| 28 | 5 | 2003-2005: Przełącznik kolumny kierownicy (tempomat), czujnik deszczu/reflektorów, sprężyna głośności |
| 2006-2008: Moduł bezpieczeństwa zderzenia, lampka kontrolna poduszki powietrznej, rozpoznawanie zajętości siedzenia | ||
| 29 | 30 | 2003-2005: Pamięć siedzenia kierowcy (LHD), przełącznik regulacji siedzenia pasażera (RHD) |
| 2006-2008: Pamięć fotela kierowcy | ||
| 30 | 7,5 | 2003-2005: Klakson alarmu przeciwkradzieżowego, czujnik przechyłu, wewnętrzny czujnik ruchu, elektrochromowe wewnętrzne lusterko wsteczne |
| 5 | 2006-2008: Dynamiczna kontrola stabilności (DSC) | |
| 31 | 20 | Roadster: moduł dachowy typu kabriolet |
| 32 | 7,5 | 2003-2005: Sekwencyjna ręczna skrzynia biegów (SMG) |
| 2006-2008: Jednostka sterująca cyfrowej elektroniki silnika (DME). | ||
| 33 | 10 | Przekaźnik pompy paliwa, przekaźnik pompy powietrza wtórnego, wentylator skrzynki elektrycznej, moduł diagnostyczny wycieku ze zbiornika paliwa (2003-2004) |
| 34 | – | – |
| 35 | – | – |
| 36 | 15 | Przekaźnik przednich świateł przeciwmgielnych |
| 37 | 15 | Przekaźnik klaksonu |
| 38 | 30 | Przekaźnik wycieraczek nr 1 i 2 |
| 39 | 7,5 | 2003-2005: Układ ogrzewania/klimatyzacji |
| 2006-2008: System ogrzewania/klimatyzacji, syrena alarmowa i czujnik przechyłu, wewnętrzny czujnik ruchu, elektrochromowe wewnętrzne lusterko wsteczne | ||
| 40 | 30 | Przekaźnik pompy spryskiwacza reflektorów |
| 41 | 5 | Silnik szyby kierowcy, Silnik szyby pasażera |
| 42 | 30 | 2003-2005: Dynamiczna kontrola stabilności (DSC) |
| 40 | 2006-2008: Dynamiczna kontrola stabilności (DSC) | |
| 43 | 30 | 2003-2005: Dynamiczna kontrola stabilności (DSC) |
| 20 | 2006-2008: Dynamiczna kontrola stabilności (DSC) | |
| 44 | 5 | 2006-2008: Sterowanie pompą paliwa (EKPS) |
| 45 | 10 | 2003-2005: Moduł bezpieczeństwa i informacji |
| 2006-2008: Kontrola ciśnienia w oponach (RDC) | ||
| 46 | 30 | Ogólna jednostka sterująca modułu |
| 47 | 7,5 | System nawigacji, radio, telefon z podstawowym interfejsem, nadajnik-odbiornik telefonu, skrzynka wysuwania (2003-2005), system sterowania głosem |
| 48 | 7,5 | Zmieniarka CD |
| 49 | 10 | Centralny wyświetlacz informacyjny (CID), system nawigacyjny, moduł wideo, telefon z podstawowym interfejsem (Japonia), Kompensator (z wyjątkiem Japonii), Eject Box (z wyjątkiem Japonii), Transceiver telefoniczny (z wyjątkiem Japonii), system sterowania głosem (z wyjątkiem Japonii) |
| 50 | 30 | Radio, wzmacniacz |
| 51 | – | – |
| 52 | – | – |
| 53 | – | – |
| 54 | 40 | Stacyjka |
| 55 | 40 | Roadster: kabriolet – przekaźnik: 1 i 2 |
| 56 | 50 | Przekaźnik pompy powietrza wtórnego |
| 57 | 40 | Stopień mocy dmuchawy |
| 58 | 40 | Stacyjka |
| 59 | 40 | Klaster przełączników światła |
| 60 | 40 | Klaster przełączników światła |
| 61 | 60 | Wiatrak elektryczny |
| 62 | – | – |
| 63 | 80 | 2003-2005: Potencjalny Dystrybutor B+ |
| 60 | 2006-2008: Potencjalny Dystrybutor B+ | |
| 60 | N52: Rozdzielacz potencjału B+, zintegrowany moduł zasilania (IVM), przekaźnik wtryskiwaczy paliwa, jednostka sterująca cyfrowej elektroniki silnika (DME), przekaźnik DME, przekaźnik zmiennej przekładni zaworowej | |
| 64 | 100 | Elektroniczne wspomaganie kierownicy (EPS) |
| 65 | – | – |

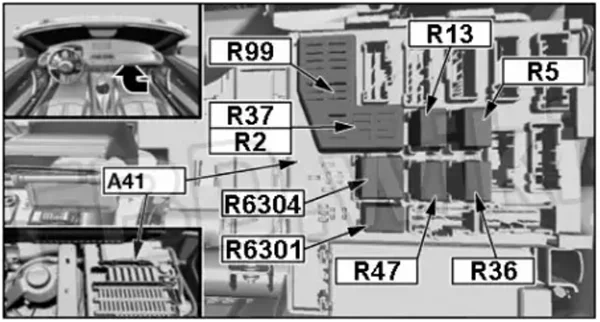

Przekaźniki
| Numer | Przekaźnik |
|---|---|
| R2 | Klakson |
| R5 | Pompa spryskiwacza reflektorów |
| R13 | Odmgławiacz tylnej szyby |
| R36 | Przekaźnik wycieraczek nr 1 |
| R37 | Przekaźnik wycieraczek nr 2 |
| R47 | Przednie światło przeciwmgielne |
| 99 zł | Odmgławiacz tylnej szyby |
| 6301 | Pompa paliwowa |
| 6304 | Pompa powietrza wtórnego |
| Numer | Przekaźnik |
|---|---|
| R1 | Roadster: kabriolet Top Relay №1 |
| R2 | Roadster: kabriolet Top Relay №2 |
| R3 | Odmgławiacz tylnej szyby |
| Numet | Przekaźnik |
|---|---|
| R4 | RHD: Przekaźnik górnego kabrioletu nr 2 |
| R5 | RHD: zapalniczka |
| Numer | Przekaźnik |
|---|---|
| R6 | Terminal 15 |

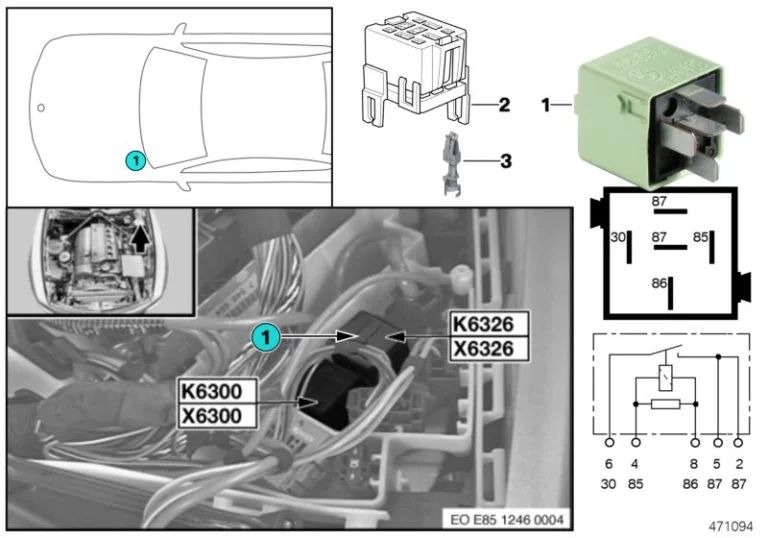

Skrzynka bezpieczników komory silnika
W komorze silnika znajduje się również skrzynka przekaźników.
- Rozładowanie zacisku przekaźnika 15 K6326
- Przekaźnik DME K6300
- Przekaźnik świateł cofania K6325
- Przekaźnik napędu zaworu z obrotami skok K6316
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
