W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi Q7 4L z lat: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015. Audi Q7 4L to duży SUV klasy premium, który został wprowadzony na rynek w 2005 roku. Samochód ten cechuje się eleganckim designem, przestronnym i luksusowym wnętrzem oraz […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi Q7 4L z lat: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Audi Q7 4L to duży SUV klasy premium, który został wprowadzony na rynek w 2005 roku. Samochód ten cechuje się eleganckim designem, przestronnym i luksusowym wnętrzem oraz imponującymi osiągami.
Audi Q7 4L był dostępny z szeroką gamą silników benzynowych i diesla o pojemności od 3.0 do 6.0 litra, które generowały moc od 204 do 500 KM. Wszystkie wersje były wyposażone w napęd na cztery koła quattro i automatyczną skrzynię biegów Tiptronic.
W 2009 roku Audi wprowadziło na rynek wersję hybrydową o mocy 375 KM, która składała się z silnika benzynowego V6 3.0 TFSI oraz silnika elektrycznego. Wersja hybrydowa umożliwiała jazdę wyłącznie na prądzie przez krótki czas i zapewniała niższe zużycie paliwa oraz emisję CO2.
Audi Q7 4L oferowało również wiele zaawansowanych technologii i systemów bezpieczeństwa, takich jak system kontroli trakcji, system stabilizacji toru jazdy, system monitorowania ciśnienia w oponach, system automatycznego hamowania awaryjnego, system ostrzegania przed zmęczeniem kierowcy, system rozpoznawania znaków drogowych, a także system kamer i czujników parkowania.
W 2015 roku Audi wprowadziło na rynek nową generację modelu Q7, co oznaczało zakończenie produkcji modelu Q7 4L. Mimo to, Audi Q7 4L nadal jest uznawane za bardzo udany model SUV, który zaoferował wiele zaawansowanych technologii i wysoki poziom luksusu i wygody.

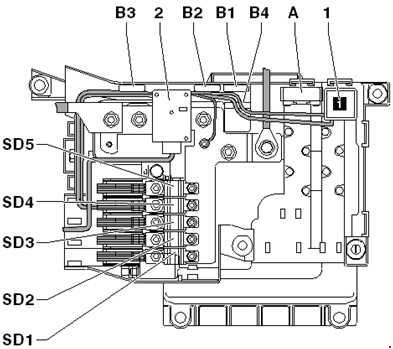

Znajduje się pod siedzeniem kierowcy, na akumulatorze.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | Przekaźnik: przekaźnik zasilania napięciowego zacisku 15 -J329- |
| 2 | – | Zapalnik izolacji akumulatora -N253- |
| A | 40 | Bezpiecznik zawieszenia samopoziomującego -S110- |
| B1 | 30 | Od czerwca 2010: Bezpiecznik 1 (30) -S204- |
| B2 | 5 | Od czerwca 2008: Bezpiecznik systemu lokalizacji pojazdu -S347- |
| B3 | – | Nieużywany |
| B4 | 30 | Od czerwca 2010: Bezpiecznik 2 (30) -S205- |
| SD1 | 150 | Bezpiecznik 1 na uchwycie bezpiecznika D -SD1- |
| SD2 | 125 | Do maja 2006: Bezpiecznik 2 na uchwycie bezpiecznika D -SD2- |
| SD2 | 150 | Od czerwca 2006: Bezpiecznik 2 na uchwycie bezpiecznika D -SD2- |
| SD3 | 50 | Bezpiecznik 3 na uchwycie bezpiecznika D -SD3- |
| SD4 | 60 | Bezpiecznik 4 na uchwycie bezpiecznika D -SD4- |
| SD5 | 125 | Bezpiecznik 5 na uchwycie bezpiecznika D -SD5- |

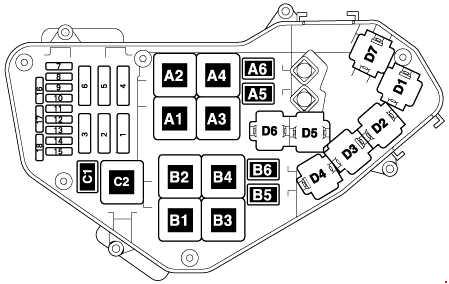

Skrzynka bezpieczników w komorze silnika
Schemat skrzynki bezpieczników (silnik benzynowy)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 40/60 | Wentylator chłodnicy -V7- |
| 2 | 50 | Silnik pompy powietrza wtórnego -V101- |
| 3 | – | Nieużywany |
| 4 | 40/60 | Wentylator chłodnicy 2 -V177- |
| 5 | 50 | Silnik pompy powietrza wtórnego 2 -V189- |
| 6 | – | Nieużywany |
| 7 | 30/20 | Cewki zapłonowe |
| 8 | 5 | Jednostka sterująca wentylatora chłodnicy -J293-;
Jednostka sterująca wentylatora chłodnicy 2 -J671-. |
| 9 | 15 | Jednostka sterująca silnika -J623-; Wtryskiwacze. |
| 10 | 10 | Czujnik wysokiego ciśnienia -G65-; Pompa obiegowa płynu chłodzącego -V50-;Termostat układu chłodzenia silnika sterowany mapą -F265-; Przekaźnik ciągłego obiegu płynu chłodzącego -J151-; Zawór sterujący wałka rozrządu 1 -N205-; Zawór sterujący wałka rozrządu 2 -N208-; Zawór klapowy kolektora dolotowego -N316 -; Zawór sterujący wałka rozrządu wydechu 1 -N318-; Zawór sterujący wałka rozrządu wydechu 2 -N319-; Zawór klapy kolektora dolotowego 2 -N403-; Pompa chłodzenia powietrza doładowującego -V188-. |
| 11 | 5 | Jednostka sterująca silnika -J623-; Miernik masy powietrza -G70-. |
| 12 | 5 | Element grzejny odpowietrznika skrzyni korbowej -N79- |
| 13 | 15 | Miernik masy powietrza -G70-;
Miernik masy powietrza 2 -G246-; Zawór wlotu powietrza wtórnego -N112-; Zawór dozowania paliwa -N290-; Zawór klapy kolektora dolotowego -N316-; Zawór wlotu powietrza wtórnego 2 -N320-; |
| 14 | 15 | Sonda lambda -G39-;
Sonda lambda 2 -G108-. |
| 15 | 15 | Sonda lambda za katalizatorem -G130-; Sonda lambda 2 za katalizatorem -G131-. |
| 16 | 30 | Jednostka sterująca pompy paliwa -J538- |
| 17 | 5 | Jednostka sterująca silnika -J623- |
| 18 | 15 | Pompa próżniowa do hamulców -V192- |
| Przekaźniki | ||
| A1 | Przekaźnik silnika rozrusznika -J53- (do czerwca 2009); Przekaźnik zasilania prądem komponentów silnika -J757- (od czerwca 2009). |
|
| A2 | Przekaźnik silnika rozrusznika 2 -J695- (do czerwca 2009); Przekaźnik zasilania prądowego Motronic -J271- (od czerwca 2009). |
|
| A3 | Przekaźnik zasilania prądem komponentów silnika -J757- (do czerwca 2009 r.) | |
| A4 | Przekaźnik pompy powietrza wtórnego -J299- (tylko kod silnika BAR) (tylko kody silnika CJTC, CJTB, CJWB, CNAA, CJWC, CTWA, CTWB, CJWE) | |
| A5 | Przekaźnik serwo hamulca -J569- (do czerwca 2009); Przekaźnik silnika rozrusznika -J53- (od czerwca 2009). |
|
| A6 | Przekaźnik ciągłego obiegu chłodziwa -J151- (do czerwca 2009); Przekaźnik silnika rozrusznika 2 -J695- (od czerwca 2009). |
|
| B1 | Nieużywany | |
| B2 | Nieużywany | |
| B3 | Przekaźnik pompy paliwa -J17- (do czerwca 2009 r.) | |
| B4 | Nieużywany | |
| B5 | Przekaźnik pompy chłodzenia paliwa -J445- (do czerwca 2009 r.) | |
| B6 | Nieużywany | |
| C1 | Przekaźnik pompy obiegowej -J160- (tylko kod silnika BAR); Przekaźnik serwa hamulca -J569- (tylko kody silnika BHK, BHL); Przekaźnik pomocniczej pompy chłodziwa -J496- (kody silnika CJTC, CJTB, CJWB, CNAA, CJWC, CTWA, CTWB, tylko CJWE). |
|
| C2 | Przekaźnik zasilania prądem Motronic -J271- (do czerwca 2009) |
Schemat skrzynki bezpieczników (silnik Diesel)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 60 | Jednostka sterująca wentylatora chłodnicy -J293-; Wentylator chłodnicy -V7-. |
| 2 | 80 | Automatyczna jednostka sterująca okresem świecenia -J179- |
| 3 | 40 | Element grzejny do dodatkowej nagrzewnicy powietrza -Z35- (400 W) |
| 4 | 40/60 | Jednostka sterująca wentylatora chłodnicy 2 -J671-; Wentylator chłodnicy 2 -V177-. |
| 5 | 60/80 | Jednostka sterująca okresem świecenia 2 -J703-; Przekaźnik dla 3. ustawienia ogrzewania -J959-. |
| 6 | 60/80 | Element grzejny do dodatkowej nagrzewnicy powietrza -Z35- (2 x 400 W) |
| 7 | 15 | Termostat układu chłodzenia silnika sterowany mapą -F265-;
Jednostka sterująca automatycznym okresem świecenia -J179-; Przekaźnik niskiej mocy cieplnej -J359-; Przekaźnik wysokiej mocy cieplnej -J360-; Jednostka sterująca turbosprężarki 2 – J725-; Zawór przełączający 2 chłodnicy recyrkulacji spalin -N381-; |
| 8 | 5 | Jednostka sterująca wentylatora chłodnicy -J293-;
Jednostka sterująca wentylatora chłodnicy 2 -J671-. |
| 9 | 15 | Jednostka sterująca silnika -J623-;
Jednostka sterująca silnika 2 -J624-. |
| 10 | 10 | Zawór regulacji ciśnienia paliwa -N276-; Zawór dozowania paliwa -N290-;Zawór dozowania paliwa 2 -N402-; Zawór regulacji ciśnienia paliwa 2 -N484-. |
| 11 | 10/15 | Sonda lambda -G39-;
Sonda lambda 2 -G108-; Grzałka sondy lambda 2 -Z28-. |
| 12 | 5/10 | Przekaźnik pompy chłodzenia paliwa -J445-;
Jednostka sterująca czujnika NOx -J583-; Jednostka sterująca czujnika NOx 2 -J881-; Pompa chłodnicy recyrkulacji spalin -V400-; |
| 13 | 10/15 | Czujnik wysokiego ciśnienia -G65-; Przekaźnik ciągłej cyrkulacji chłodziwa -J151-;Przekaźnik pompy chłodzenia paliwa -J445-; Jednostka sterująca okresem świecenia 2 -J703-; Zawór przełączający chłodnicy recyrkulacji spalin 2 -N381-; Pompa cyrkulacyjna chłodziwa -V50-; Ciągła cyrkulacja chłodziwa pompa -V51-; Pompa chłodzenia paliwa -V166-; Silnik klapy kolektora dolotowego 2 -V275-; Pompa chłodnicy recyrkulacji spalin -V400-. |
| 14 | 5 | Miernik masy powietrza -G70-;
Miernik masy powietrza 2 -G246-. |
| 15 | 5 | Jednostka sterująca silnika -J623-;
Jednostka sterująca silnika 2 -J624-. |
| 16 | 20/25 | Pompa ciśnieniowa układu paliwowego -G6-;
Jednostka sterująca pompy paliwa -J538-. |
| 17 | 5/10/20 | Pompa paliwa -G23-;
Czujnik ciśnienia układu dozowania środka redukującego -G686-; Pompa środka redukującego -V437-; Sterownik silnika -J623-; Sterownik silnika 2 -J624-. |
| 18 | Grzałka odpowietrznika skrzyni korbowej -N79-; Grzałka odpowietrznika skrzyni korbowej 2 -N483-; Przekaźnik dodatkowej pompy paliwa -J832-; Dodatkowa pompa paliwa -V393-;Czujnik ciśnienia układu dozowania reduktora -G686-; Pompa reduktora -V437-; Grzałka reduktora pompa -Z103-. |
|
| Przekaźniki | ||
| A1 | Automatyczna jednostka sterująca okresem świecenia -J179- | |
| A2 | Do czerwca 2009 r.; V12: Przekaźnik silnika rozrusznika -J53-; Od czerwca 2009: Przekaźnik napięcia zasilania zacisku 30 -J317-. |
|
| A3 | CCGA, CCFA, CCFC, V12: Jednostka sterująca okresem świecenia 2 -J703- | |
| A4 | Do czerwca 2009 r.; V12: Przekaźnik silnika rozrusznika 2 -J695-; Od czerwca 2009; CCMA, CATA: Przekaźnik dodatkowej pompy paliwa -J832-. |
|
| A5 | Do czerwca 2009: Nieużywany;. Od czerwca 2009: Przekaźnik rozrusznika -J53- |
|
| A6 | Do czerwca 2009: Przekaźnik dodatkowej pompy paliwa -J832-; Od czerwca 2009: Przekaźnik silnika rozrusznika 2 -J695-. |
|
| B1 | CCMA, CATA, CLZB, CNRB: Przekaźnik o niskiej mocy cieplnej -J359- | |
| B2 | Nieużywany | |
| B3 | Do czerwca 2009: Przekaźnik pompy paliwa -J17-; Od czerwca 2009; CLZB, CNRB: Przekaźnik dla 3. stopnia ogrzewania -J959- |
|
| B4 | CCMA, CATA, CLZB, CNRB: Przekaźnik o wysokiej mocy cieplnej -J360- | |
| B5 | Do czerwca 2009 r.; V12: Przekaźnik pompy chłodzenia paliwa -J445-; Od czerwca 2009 r.; CCFA: Przekaźnik pompy paliwa do podgrzewacza pomocniczego -J749-. |
|
| B6 | CCGA, V12: Pomocniczy przekaźnik pompy płynu chłodzącego -J496- | |
| C1 | Do czerwca 2009 r.; V12: Przekaźnik pompy paliwa dla dodatkowej nagrzewnicy -J749-; Od czerwca 2009; CCMA, CATA, CCFA: Przekaźnik pompy chłodzenia paliwa -J445-. |
|
| C2 | Do czerwca 2009 r.; V12: Przekaźnik zasilania napięciowego zacisku 30 -J317-; Od czerwca 2009; CCFA: Przekaźnik pompy paliwa -J17-. |

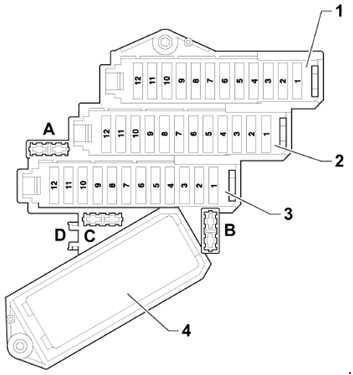

Skrzynka bezpieczników w przedziale pasażerskim #1 (po lewej stronie)
Znajduje się po lewej stronie deski rozdzielczej, za pokrywą.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | Nieużywany |
| 2 | 10 | Od czerwca 2009: Główny bezpiecznik wyposażenia opcjonalnego -S245- |
| 3 | – | Nieużywany |
| 4 | – | Nieużywany |
| A1 | 5 | Do czerwca 2010: Nie używany; Od czerwca 2010: Stabilizator napięcia -J532-. |
| A2 | 5 | Do czerwca 2010 r.: Nieużywany; Od czerwca 2010 r.: Przekaźnik automatycznego antyodblaskowego lusterka wewnętrznego -J910-. |
| A3 | 7,5 | Do czerwca 2010: Nieużywany; Od czerwca 2010: Jednostka sterująca elektroniki informacyjnej 1 -J794-. |
| A4 | 5 | Do maja 2010 r.: Jednostka sterująca monitora ciśnienia w oponach -J502- |
| A5 | 20 | Dodatkowa jednostka sterująca nagrzewnicy -J364- |
| A6 | 10 | LHD: Przełącznik regulacji podparcia lędźwiowego fotela kierowcy -E176-;
RHD: Przełącznik regulacji podparcia lędźwiowego przedniego fotela pasażera -E177-. |
| A7 | 35 | LHD: Sterownik drzwi kierowcy -J386-; Silnik regulatora szyby po stronie kierowcy -V147-Sterownik drzwi tylnych lewych -J388-;Silnik regulatora szyby tylnej lewego -V26-RHD: Jednostka sterująca przednich drzwi pasażera -J387-; Silnik regulatora tylnej prawej szyby -V27-;Silnik regulatora przedniej szyby bocznej pasażera -V148-. |
| A8 | 15 | LHD: Sterownik drzwi kierowcy -J386-;Sterownik tylnych lewych drzwi -J388- (do maja 2008 r.);RHD: Jednostka sterująca przednich drzwi pasażera -J387-;Jednostka sterująca tylnych prawych drzwi -J389-. |
| A9 | 5 | Do maja 2008 r.: Jednostka sterująca zarządzaniem energią -J644-; Od czerwca 2010 r.: Z jednostki sterującej monitora ciśnienia w oponach -J502-. |
| A10 | 30 | LHD: Jednostka sterująca autoryzacją wejścia i startu -J518-;Przełącznik autoryzacji wejścia i startu -E415-. |
| A10 | 5 | RHD: Odtwarzacz multimedialny na pozycji 1 -R118- (do czerwca 2009); Odtwarzacz multimedialny na pozycji 2 -R119- (do czerwca 2009); Zmieniarka CD -R41- (do maja 2010); Odtwarzacz DVD -R7- (do maja 2010); Odtwarzacz MiniDisc -R153- (do czerwca 2009); Rejestrator wideo i odtwarzacz DVD -R129- (do czerwca 2009); Podłączenie do zewnętrznych źródeł dźwięku -R199- (do czerwca 2009). |
| A11 | 10 | LHD: Jednostka sterująca elektroniką kolumny kierownicy -J527-;RHD: Tylna jednostka obsługi i wyświetlania Climatronic -E265-; Tylna jednostka sterująca dmuchawą świeżego powietrza -J391-. |
| A12 | 5 | LHD: Czujnik monitorowania wnętrza -G273-;Klakson alarmowy -H12-;RHD: Centralna jednostka sterująca systemu komfortu -J393-. |
| B1 | – | Nieużywany |
| B2 | – | Nieużywany |
| B3 | 15 | Do czerwca 2009: Nieużywany Od czerwca 2009: Jednostka sterująca wentylacją przedniego lewego siedzenia -J800- |
| B4 | 30 | Sterownik silnika wycieraczek -J400-; Silnik wycieraczek szyby przedniej -V-. |
| B5 | 5 | Czujnik światła/deszczu -G397- |
| B6 | 25 | Dwutonowy przekaźnik klaksonu -J4-;
Klakson o wysokim tonie -H2-; Klakson o niskim tonie -H7-. |
| B7 | 30 | LHD: Pokładowa jednostka sterująca zasilaniem -J519- |
| B7 | 25 | RHD; od czerwca 2010:
gniazdo 12 V 3 -U19-; gniazdo 12 V 4 -U20-. |
| B8 | 25 | LHD: Pokładowa jednostka sterująca zasilaniem -J519-; RHD: Zapalniczka -U1-. |
| B9 | 25 | LHD: Pokładowa jednostka sterująca zasilaniem -J519-; RHD: Gniazdo 12 V -U5-;Gniazdo 12 V 2 -U18-. |
| B10 | 10 | LHD: Jednostka sterująca we wkładce tablicy rozdzielczej -J285- (do maja 2010); Interfejs diagnostyczny magistrali danych -J533-; Wyświetlacz we wkładce tablicy rozdzielczej -Y24- (do maja 2010);RHD:Sterownik klimatyzacyjny -J255-;Sterownik dmuchawy świeżego powietrza -J126-. |
| B11 | 30 | Przekaźnik układu spryskiwaczy reflektorów -J39- |
| B12 | 10 | złącze 16-pinowe -T16-, złącze diagnostyczne |
| C1 | 10 | Lewy reflektor |
| C2 | 5 | Jednostka sterująca adaptacyjnego tempomatu -J428-; Nagrzewnica czujnika adaptacyjnego tempomatu -Z47-. |
| C3 | 5 | Wyświetlacz HUD -J145-; Przycisk wyświetlacza -E506-; Przekaźnik zaworu odcinającego chłodziwo -J541-; Zawór odcinający chłodziwo -N279-. |
| C4 | 10 | Ostrzeżenie o opuszczeniu pasa ruchu; Jednostka sterująca ostrzeżenia o opuszczeniu pasa ruchu -J759-; Nagrzewnica przedniej szyby ostrzegająca o opuszczeniu pasa ruchu -Z67-. |
| C5 | 5/10 | LHD: Jednostka sterująca systemem sygnału -J616-; Jednostka obsługi sygnałów specjalnych -E507-; Od listopada 2007 r.: Przygotowanie do multimediów (9WM)RHD: od listopada 2007: Przygotowanie do multimediów (9WM). |
| C6 | 5 | LHD: Jednostka sterująca elektroniką kolumny kierownicy -J527-; Jednostka sterująca autoryzacją wjazdu i startu -J518-; RHD: |
| C7 | 5 | Czujnik poziomu i temperatury oleju -G266- |
| C8 | 5 | złącze 16-pinowe -T16-, złącze diagnostyczne |
| C9 | 5 | Automatyczne antyodblaskowe lusterko wewnętrzne -Y7- |
| C10 | 5 | Jednostka sterująca pracą bramy garażowej -J530-;
Jednostka sterująca bramą garażową -E284-. |
| C11 | 5 | Interfejs diagnostyczny magistrali danych -J533- |
| C12 | 5 | LHD: Regulator zasięgu reflektorów -E102-; Lewy silnik sterujący zasięgiem reflektorów -V48-; Prawy silnik sterujący zasięgiem reflektorów -V49-;RHD: Czujnik jakości powietrza -G238-; Tylna jednostka obsługi i wyświetlania klimatyzacji Climatronic -E265-; Jednostka sterująca klimatyzacji Climatronic -J255-. |

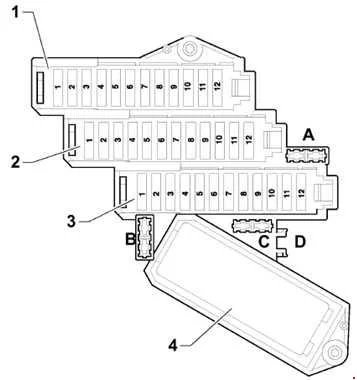

Skrzynka bezpieczników w przedziale pasażerskim 2 (prawa strona)
Znajduje się po prawej stronie deski rozdzielczej, za pokrywą.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 5 | Bezpiecznik jednostki sterującej dźwiękiem materiałowym -S348- |
| 2 | 5 | Od czerwca 2008 r: Bezpiecznik chłodnicy -S340- |
| 3 | – | Nieużywany |
| 4 | – | Nieużywany |
| A1 | 20 | Podgrzewana poduszka siedziska tylnego lewego siedzenia -Z10-; Podgrzewana poduszka siedziska tylnego lewego siedzenia -Z11-; Podgrzewana poduszka siedziska tylnego prawego siedzenia -Z12-; Podgrzewane oparcie prawego tylnego siedzenia -Z13-. |
| A2 | 5/10 | Do maja 2010: Jednostka sterująca automatycznej skrzyni biegów -J217-;
Od czerwca 2010: Wzmacniacz antenowy do telefonu komórkowego -R86-; Sterownik czytnika kart chipowych -J676-; |
| A3 | 30 | Podgrzewana poduszka siedziska lewego przedniego siedzenia -Z45-; Podgrzewana poduszka siedziska prawego przedniego siedzenia -Z46-. |
| A3 | 15 | RHD; od czerwca 2009: Sterownik wentylacji prawego przedniego siedzenia -J799- |
| A4 | 20 | Jednostka sterująca ABS -J104- |
| A5 | 15 | LHD: Jednostka sterująca przednich drzwi pasażera -J387-; Jednostka sterująca tylnych prawych drzwi -J389- (do maja 2008 r.);RHD: |
| A6 | 25 | LHD: gniazdo 12 V 3 -U19-; Gniazdo 12 V 4 -U20-; RHD; do maja 2010: gniazdo 12 V 4 -U20-; RHD; od czerwca 2010: |
| A7 | 10 | LHD:
Przełącznik regulacji podparcia lędźwiowego podparcia lędźwiowego przedniego fotela pasażera -E177-; RHD: Przełącznik regulacji podparcia lędźwiowego podparcia lędźwiowego fotela kierowcy -E176-. |
| A8 | 20 | LHD: Zapalniczka -U1- |
| A8 | 25 | RHD: Pokładowa jednostka sterująca zasilaniem -J519- |
| A9 | 25 | LHD:
gniazdo 12 V -U5-; Gniazdo 12 V 2 -U18-; RHD: |
| A10 | 10 | LHD: Jednostka sterująca klimatyzatorem -J255-; Jednostka sterująca dmuchawą świeżego powietrza -J126-;RHD: |
| A11 | 5 | Do maja 2008 r.: Przełącznik świateł hamowania -F-; Przełącznik pedału hamulca -F47-; Jednostka sterująca ABS -J104-. |
| A11 | 15 | Od czerwca 2010: Lodówka -J698- |
| A12 | 15 | Pokładowa jednostka sterująca zasilaniem 2 -J520- |
| B1 | 10 | Prawy reflektor |
| B2 | 5 | Adaptacyjna jednostka sterująca zawieszenia -J197- |
| B3 | 5 | Przygotowanie pod telefon komórkowy (9ZD) |
| B4 | 5 | Jednostka sterująca asystenta zmiany pasa ruchu -J769-;
Jednostka sterująca asystenta zmiany pasa ruchu 2 -J770-. |
| B5 | 5 | Przekaźnik tłumienia światła hamowania -J508-; Przełącznik pedału sprzęgła -F36-. |
| B6 | 5/20 | Sterownik automatycznej skrzyni biegów -J217- |
| B7 | 5 | Jednostka sterująca ABS -J104- |
| B8 | 5 | Przełącznik wielofunkcyjny -F125-;
Przełącznik Tiptronic -F189-; Sterownik czujników dźwigni zmiany biegów -J587-. |
| B9 | 5 | Jednostka sterująca do pomocy w parkowaniu -J446-; Jednostka sterująca do górnej kamery -J928- (LHD; od czerwca 2012). |
| B10 | 5 | LHD: Jednostka sterująca poduszki powietrznej -J234-; RHD: Interfejs diagnostyczny magistrali danych -J533-. |
| B11 | 5 | LHD:
Przełącznik podgrzewanego tylnego lewego siedzenia z regulatorem -E128-; Przełącznik podgrzewanego tylnego prawego siedzenia z regulatorem -E129-; RHD: Jednostka sterująca autoryzacją wjazdu i startu -J518-; Jednostka sterująca detektora przyczepy -J345-. |
| B12 | 5 | LHD: Czujnik jakości powietrza -G238-; Tylna jednostka obsługi i wyświetlania klimatyzacji Climatronic -E265-; Jednostka sterująca klimatyzacji Climatronic -J255-; RHD: Regulator zasięgu reflektorów -E102-; |
| C1 | 15 | Do maja 2007: Silnik wycieraczki tylnej szyby -V12-; Od czerwca 2008: Chłodnica -J698-. |
| C1 | 10 | Od czerwca 2010: Jednostka sterująca we wkładce tablicy rozdzielczej -J285- |
| C2 | 5 | Do czerwca 2010: Lewy element nagrzewnicy odrzutowej spryskiwacza -Z20-; Prawy element nagrzewnicy odrzutowej spryskiwacza -Z21-; Od czerwca 2010 r.: Jednostka sterująca systemu kamery cofania -J772-. |
| C3 | 30 | Do maja 2010: Pokładowa jednostka sterująca zasilaniem -J519- |
| C3 | 5 | Od czerwca 2010: odtwarzacz DVD -R7- Zmieniarka CD -R41- |
| C4 | 5 | Od czerwca 2009: Wyświetlacz do przedniego wyświetlacza informacyjnego i jednostki sterującej jednostki operacyjnej -J685- |
| C5 | 5/10/15 | Do czerwca 2009: Moduł nadajnika i odbiornika telefonu -R36-; Do maja 2010: Uchwyt telefonu -R126-; Jednostka sterująca czytnika kart chipowych -J676; Od czerwca 2010: Jednostka sterująca automatycznej skrzyni biegów -J217-. |
| C6 | 15 | Do czerwca 2009: Jednostka sterująca przedniego wyświetlacza informacyjnego i jednostki operacyjnej -J523-; Wzmacniacz antenowy -R24-. |
| C6 | 7,5 | Do czerwca 2009 r.: Jednostka sterująca przedniego wyświetlacza informacyjnego i jednostki obsługi -J523-; Do maja 2010 r.: Jednostka sterująca elektroniki informacyjnej 1 -J794-. |
| C6 | 30 | Od czerwca 2010: Przekaźnik pompy hydraulicznej skrzyni biegów -J510- (tylko dla modeli z systemem Start/Stop); Jednostka sterująca pomocniczej pompy hydraulicznej -J922- (tylko dla modeli z systemem Start/Stop). |
| C7 | 20 | Sterownik regulacji szyberdachu przesuwnego -J245- |
| C8 | 20 | Sterownik tylnego szyberdachu przesuwnego -J392- |
| C9 | 20 | Sterownik rolet szyberdachu -J394- |
| C10 | 5 | LHD: Odtwarzacz multimedialny na pozycji 1 -R118- (do maja 2009 r.); Odtwarzacz multimedialny na pozycji 2 -R119- (do maja 2009 r.); Odtwarzacz DVD -R7- (do maja 2010 r.); Zmieniarka CD -R41- (do maja 2010); MiniDisc player -R153- (do maja 2009); Magnetowid i odtwarzacz DVD -R129- (do maja 2009); Podłączenie do zewnętrznych źródeł audio -R199- (od 2006 listopad do maja 2009). |
| C10 | 30 | RHD: Jednostka sterująca autoryzacją wejścia i startu -J518-;
Przełącznik autoryzacji wejścia i startu -E415-. |
| C11 | 35 | LHD: Silnik regulatora szyby bocznej przedniego pasażera -V148-; Silnik regulatora szyby tylnej prawej -V27-RHD: Sterownik drzwi tylnych lewych -J388-; Silnik regulatora szyby tylnej lewego -V26-. |
| C12 | 10 | LHD: Tylna jednostka obsługi i wyświetlania Climatronic -E265-; Tylna jednostka sterująca dmuchawą świeżego powietrza -J391-;RHD:Jednostka sterująca elektroniką kolumny kierownicy -J527-. |

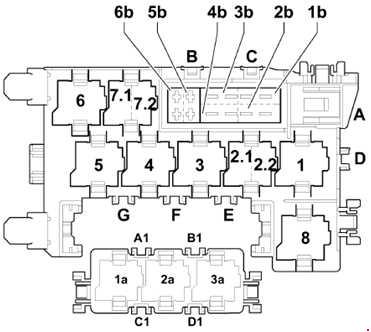

Przekaźnik i nośnik bezpieczników w środkowej desce rozdzielczej
Modele z kierownicą po lewej stronie: na środku deski rozdzielczej.
Modele z kierownicą po prawej stronie: w przestrzeni na nogi kierowcy.
| Numer | Ampery [A] | Opis |
|---|---|---|
| B | – | Nieużywany |
| C | 30 | Jednostka sterująca detektora przyczepy -J345- (tylko USA) Wspomaganie hamowania (tylko USA) |
| D | 30 | Jednostka sterująca do regulacji fotela i regulacji kolumny kierownicy z funkcją pamięci -J136-; Jednostka sterująca do regulacji przedniego fotela pasażera z funkcją pamięci -J521-. |
| E | – | Nieużywany |
| F | – | Nieużywany |
| g | – | Nieużywany |
| 1b | 40 | Dmuchawa świeżego powietrza -V2- |
| 2b | 40 | Jednostka sterująca ABS -J104- |
| 3b | 40 | Tylna dmuchawa świeżego powietrza -V80- |
| 4b | 40 | Ogrzewana tylna szyba -Z1- |
| 5b | 15 | Od czerwca 2007: Silnik wycieraczki tylnej szyby -V12- |
| 6b | 5 | Od czerwca 2007: Lewy element nagrzewnicy odrzutowej spryskiwacza -Z20-; Prawy element nagrzewnicy strumieniowej spryskiwacza -Z21-. |
| A1 | – | Nieużywany |
| B1 | – | Nieużywany |
| C1 | – | Nieużywany |
| D1 | – | Nieużywany |
| Przekaźniki | ||
| 1 | Adaptacyjny przekaźnik sprężarki zawieszenia -J403- | |
| 2,1 | Zacisk 75x przekaźnik zasilania napięciowego -J694- | |
| 2,2 | Dwutonowy przekaźnik klaksonu -J4- | |
| 3 | Przekaźnik układu spryskiwaczy reflektorów -J39- | |
| 4 | Przekaźnik tłumienia światła hamowania -J508- | |
| 5 | Nieużywany | |
| 6 | Podgrzewany przekaźnik tylnej szyby -J9- | |
| 7,1 | V6 TDI/FSI, V8 MPI/FSI, V12 TDI: Przekaźnik ciągłej cyrkulacji chłodziwa -J151- (V6 FSI od czerwca 2009) | |
| 7,1 | Od czerwca 2010: Przekaźnik zaworu odcinającego chłodziwo -J541- (tylko dla modeli z 6-cylindrowym silnikiem wysokoprężnym, generacja 2) | |
| 7,2 | Od czerwca 2010: Przekaźnik automatycznego antyodblaskowego lusterka wewnętrznego -J910- (tylko modele z 8-biegową automatyczną skrzynią biegów) | |
| 8 | Przekaźnik pompy hydraulicznej skrzyni biegów -J510- | |
| 1a | Nieużywany | |
| 2a | Nieużywany | |
| 3a | Nieużywany |
Skrzynka bezpieczników w bagażniku
Skrzynka bezpieczników znajduje się po prawej stronie bagażnika, za panelem.
| Numer | Ampery [A] | Opis |
|---|---|---|
| A1 | 15 | Do maja 2010 r.: Jednostka sterująca systemu sygnałowego -J616-; Od czerwca 2010 r.: Jednostka sterująca systemu multimedialnego -J650-. |
| A2 | 30 | Jednostka sterująca do systemu dozowania środka redukującego -J880- |
| A3 | 5/15 | Do maja 2010 r.: Adaptacyjna jednostka sterująca zawieszenia -J197-; Od czerwca 2012 r.: Przełącznik klapy zbiornika środka redukującego -F502-. |
| A4 | 5 | Do maja 2010 r.: Jednostka sterująca systemu kamery cofania -J772-; Kamera cofania -R189-. |
| A5 | 5 | Jednostka sterująca do pomocy w parkowaniu -J446- |
| A6 | 15 | Centralna jednostka sterująca systemu komfortu 2 -J773- |
| A7 | 15 | Centralna jednostka sterująca systemu komfortu 2 -J773- |
| A8 | 5 | Odbiornik zdalnego sterowania do podgrzewacza pomocniczego -R64- |
| A9 | 20 | Gniazdo 12 V 5 -U26- |
| A10 | 20 | Centralna jednostka sterująca systemu komfortu -J393- |
| A11 | 15 | Czytnik antenowy do systemu dostępu bezkluczykowego -J723- |
| A12 | 30 | Centralna jednostka sterująca systemu komfortu -J393- |
| B1 | 15 | Jednostka sterująca systemem sygnałowym -J616- |
| B2 | 5 | Jednostka sterująca dla sygnałów specjalnych -E507- |
| B3 | 15 | Dwukierunkowy przekaźnik radiowy wyłączający -J84-; Dwukierunkowy przekaźnik radiowy -R8-. |
| B4 | 15 | Dwukierunkowy przekaźnik radiowy wyłączający -J84-; Dwukierunkowy przekaźnik radiowy -R8-. |
| B5 | 5 | Radio -R- |
| B5 | 15 | Od czerwca 2010: Jednostka sterująca systemem sygnałowym -J616- |
| B6 | 5 | Do czerwca 2009: tuner telewizyjny -R78- |
| B7 | 5 | Do czerwca 2009: System nawigacji z jednostką sterującą napędu CD -J401- |
| B8 | 30 | Do czerwca 2009: Jednostka sterująca cyfrowym pakietem dźwiękowym -J525- |
| B9 | 5 | Do czerwca 2009: Radio cyfrowe -R147- |
| B10 | 30 | Do czerwca 2009: Jednostka sterująca cyfrowym pakietem dźwiękowym 2 -J787- |
| B11 | 5 | Do czerwca 2009 r.: Jednostka sterująca systemu kamery cofania -J772- Kamera cofania -R189- |
| B12 | – | Nieużywany |
| C1 | 5 | Od czerwca 2009 do maja 2010: Radio -R- |
| C1 | 7,5/30 | Od czerwca 2010: Jednostka sterująca cyfrowym pakietem dźwiękowym -J525- |
| C2 | 5 | Od czerwca 2009: Tuner TV -R78-; Od czerwca 2011: Tuner telewizji cyfrowej -R171-. |
| C3 | 30 | Od czerwca 2009: Jednostka sterująca cyfrowym pakietem dźwiękowym -J525- |
| C4 | 30 | Od czerwca 2009: Jednostka sterująca cyfrowym pakietem dźwiękowym 2 -J787- |
| C5 | 15 | Rozrywka na tylnym siedzeniu (9WP, 9WK) (od listopada 2007 do maja 2010); Jednostka sterująca systemu multimedialnego -J650- (do maja 2010); Jednostka sterująca adaptacyjnego zawieszenia -J197- (od czerwca 2010). |
| C6 | 20 | Centralna jednostka sterująca systemu komfortu -J393- |
| C7 | 30 | Jednostka sterująca tylnej pokrywy -J605-; Silnik w jednostce sterującej tylnej pokrywy -V375-. |
| C8 | 30 | Jednostka sterująca tylnej pokrywy 2 -J756-; Silnik w jednostce sterującej tylnej pokrywy 2 -V376-. |
| C9 | 15 | Jednostka sterująca detektora przyczepy -J345- |
| C10 | 15/20 | Jednostka sterująca detektora przyczepy -J345- |
| C11 | 15/20 | Jednostka sterująca detektora przyczepy -J345- |
| C12 | 25/30 | Jednostka sterująca detektora przyczepy -J345-; Zawiasowy silnik głowicy kulowej zaczepu holowniczego -V317-. |
| Przekaźniki | ||
| 1 | Nieużywany | |
| 2 | Nieużywany | |
| 3 | Od listopada 2007: 6-stykowe złącze -T6am-, do rozrywki na tylnych siedzeniach |
