Audi A4 i S4 (B8, 8K) (2008-2009) – schematy bezpieczników i przekaźników
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A4 i S4 (B8, 8K) z lat: 2008, 2009.
Audi A4 B8 to model samochodu produkowany przez niemiecką markę Audi w latach 2008-2015. Był to następca modelu A4 B7 i został zbudowany na nowej, ulepszonej platformie, co wpłynęło na poprawę jego osiągów i właściwości jezdnych.
Audi A4 B8 z 2009 roku wyróżniało się bardziej aerodynamicznym i agresywnym wyglądem w porównaniu do poprzedniej generacji. Samochód miał charakterystyczne, ostre krawędzie, duży grill i węższe reflektory, co nadawało mu bardziej dynamicznego wyglądu.
Wnętrze samochodu było przestronne i nowoczesne, z wygodnymi i dobrze wykończonymi fotelami, a także z ulepszonym systemem multimedialnym, w tym z większym wyświetlaczem, nawigacją, radioodtwarzaczem i systemem klimatyzacji.
Audi A4 B8 z 2009 roku było dostępne z szeroką gamą silników, w tym benzynowych i wysokoprężnych, o mocy od 120 do 333 KM. Wszystkie wersje były dostępne z sześciobiegową skrzynią manualną lub z automatyczną skrzynią biegów. Wersja Quattro z napędem na cztery koła również była dostępna.
Pod względem wydajności, Audi A4 B8 z 2009 roku oferowało dobrą równowagę między komfortem a sportowym charakterem jazdy. Samochód był stabilny i dobrze wyważony, co wpływało na jego doskonałe właściwości jezdne.
Sprawdzanie oraz wymiana bezpieczników
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Skrzynki bezpieczników tablicy rozdzielczej
Są dwie skrzynki – po prawej i lewej stronie deski rozdzielczej.

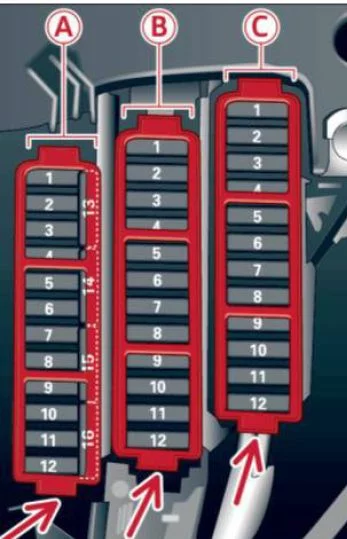

Przyporządkowanie bezpieczników w tablicy rozdzielczej po stronie kierowcy
| Numer | Opis | Ampery [A] |
|---|---|---|
| Czarny | ||
| 1 | Dynamiczne kierowanie | 5 |
| 2 | Czujnik sprzęgła | 5 |
| 3 | Otwieracz drzwi garażowych | 5 |
| 4 | Asystent pasa ruchu Audi | 10 |
| 5 | Klimatyzator | 5 |
| 6 | Regulacja zasięgu reflektorów (po prawej) | 5 |
| 7 | Regulacja zasięgu reflektorów (po lewej) | 5 |
| 8 | Jednostka sterująca 1 układu elektrycznego pojazdu | 5 |
| 9 | Lusterka wewnętrzne | 5 |
| 10 | Bramka selektora | 5 |
| 11 | Podgrzewane dysze spryskiwaczy | 5 |
| 12 | Klimatyzator | 5 |
| Brązowy przewoźnik | ||
| 1 | — | — |
| 2 | Czujnik sprzęgła | 5 |
| 3 | Pompa paliwa (diesel/benzyna) | 20 / 25 |
| 4 | Pomocnicza pompa wody (3.2 FSI) | 5 |
| 5 | Ogrzewanie fotela (po lewej stronie) z/bez wentylacji fotela | 30 |
| 6 | Elektroniczny program stabilizacji | 10 |
| 7 | Klakson | 25 |
| 8 | Silnik elektryczny szyby (lewe drzwi) | 30 |
| 9 | Silnik wycieraczek | 30 |
| 10 | Elektroniczny program stabilizacji | 25 |
| 11 | Sterownik drzwi (po stronie kierowcy) | 15 |
| 12 | Czujnik deszczu i światła | 5 |
| Czerwony przewoźnik | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Podparcie lędźwi | 10 |
| 4 | Dynamiczne kierowanie | 35 |
| 5 | Wewnętrzne światło | 5 |
| 6 | Jednostka sterująca 1 układu elektrycznego pojazdu | 35 |
| 7 | Jednostka sterująca 1 układu elektrycznego pojazdu | 30 |
| 8 | Jednostka sterująca 1 układu elektrycznego pojazdu | 30 |
| 9 | Dach uchylny panoramiczny / dach słoneczny | 20 |
| 10 | Jednostka sterująca 1 układu elektrycznego pojazdu | 30 |
| 11 | — | — |
| 12 | Wygodna elektronika | 5 |

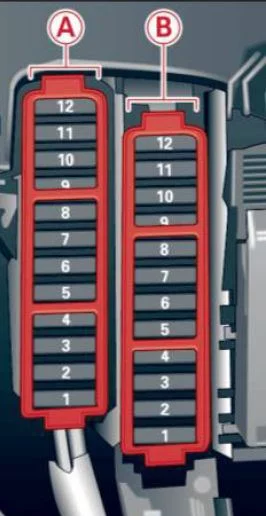

Przyporządkowanie bezpieczników w tablicy rozdzielczej po stronie pasażera
| Numer | Opis | Ampery [A] |
|---|---|---|
| Czarny przewoźnik | ||
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | Moduł przełącznika kolumny kierownicy | 5 |
| 6 | Elektroniczny program stabilizacji | 5 |
| 7 | Złącze diagnostyczne | 5 |
| 8 | Bramka (interfejs diagnostyczny do magistrali danych) | 5 |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| Brązowy przewoźnik | ||
| 1 | Napęd CD | 5 |
| 2 | Moduł przełącznika do wyboru napędu Audi | 5 |
| 3 | MMI/radio | 10 / 20 |
| 4 | Przełącznik światła | 5 |
| 5 | Jednostka sterująca zestawu wskaźników | 5 |
| 6 | Blokada zapłonu | 5 |
| 7 | — | — |
| 8 | Dmuchawa klimatyzatora | 40 |
| 9 | Blokada kolumny kierownicy | 5 |
| 10 | Klimatyzator | 10 |
| 11 | Złącze diagnostyczne | 10 |
| 12 | Moduł przełącznika kolumny kierownicy | 5 |

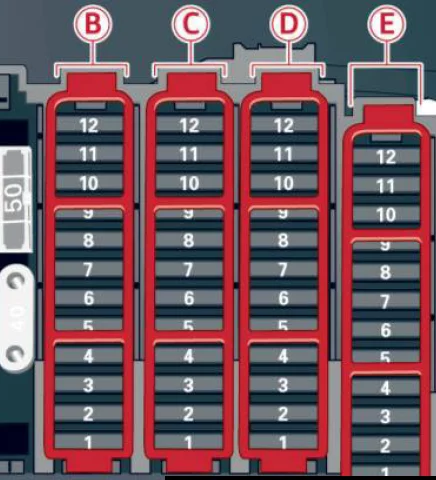

Bagażnik
Znajduje się po prawej stronie bagażnika, za panelem ozdobnym.
| Numer | Opis | Ampery [A] |
|---|---|---|
| Czarny [B] | ||
| 1 | — | — |
| 2 | Jednostka sterująca przyczepy | 15 |
| 3 | Jednostka sterująca przyczepy | 20 |
| 4 | Jednostka sterująca przyczepy | 20 |
| 5 | Elektroniczny hamulec postojowy | 5 |
| 6 | Elektroniczna kontrola zawieszenia | 15 |
| 7 | Elektromechaniczny hamulec postojowy | 30 |
| 8 | Jednostka sterująca 2 układu elektrycznego pojazdu | 30 |
| 9 | — | — |
| 10 | Jednostka sterująca 2 układu elektrycznego pojazdu | 30 |
| 11 | Jednostka sterująca 2 układu elektrycznego pojazdu | 20 |
| 12 | — | — |
| Brązowy [C] | ||
| 1 | Gniazdko elektryczne | 15 |
| 2 | — | — |
| 3 | Radio/nawigacja | 7,5 |
| 4 | Jednostka sterująca cyfrowego systemu dźwiękowego | 30 |
| 5 | MMI | 5 |
| 6 | Sterownik drzwi (po stronie kierowcy) | 30 |
| 7 | Elektromechaniczny hamulec postojowy | 30 |
| 8 | Ogrzewanie siedzeń tylnych | 30 |
| 9 | Sterownik drzwi (strona pasażera) | 30 |
| 10 | Odbiornik zdalnego sterowania do ogrzewania postojowego | 5 |
| 11 | Sterownik drzwi (strona pasażera) | 15 |
| 12 | Jednostka sterująca do kamery cofania | 5 |
| Czerwony [D] | ||
| 1 | Gniazdo konsoli środkowej z tyłu | 15 |
| 2 | Gniazdo konsoli środkowej z przodu | 15 |
| 3 | Gniazdo, bagażnik | 15 |
| 4 | Zapalniczka | 15 |
| 5 | Pomoc w parkowaniu | 5 |
| 6 | Wstępna instalacja telefonu bez zestawu głośnomówiącego (interfejs VDA) | 5 |
| 7 | Jednostka sterująca adaptacyjnego tempomatu | 15 |
| 8 | — | — |
| 9 | Przełącznik EPB (elektromechaniczny hamulec postojowy) | 5 |
| 10 | Funkcja asystenta zmiany pasa ruchu | 5 |
| 11 | Ogrzewanie siedzeń tylnych | 5 |
| 12 | Poduszka powietrzna | 5 |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
