W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A8 i S8 D5, 4N z lat: 2022.
Audi A8 i S8 D5 (oznaczone również jako 4N) to luksusowe limuzyny produkowane przez niemiecką firmę Audi od 2017 roku. Modele te charakteryzują się nowoczesnym designem, wysoką jakością wykonania oraz zaawansowanymi technologiami.
Audi A8 i S8 D5 wyróżniają się m.in. zaawansowanymi systemami bezpieczeństwa, w tym systemem Night Vision, który wykrywa pieszych i zwierzęta w ciemności, systemem Traffic Jam Assist, który umożliwia prowadzenie pojazdu w korkach, oraz systemem Pre Sense, który może zidentyfikować potencjalne zagrożenie kolizją i podjąć odpowiednie kroki, aby uniknąć wypadku.
Audi A8 i S8 D5 oferowane są również w wersjach hybrydowych oraz z napędem na cztery koła. Modele te są także wyposażone w systemy multimedialne z dużymi ekranami dotykowymi oraz zaawansowanymi systemami dźwiękowymi.
W 2022 roku wprowadzono do gamy modelowej Audi A8 i S8 D5 pewne modyfikacje w wyposażeniu, jednak samochody te zachowały swoje charakterystyczne cechy, takie jak wyrafinowany design, luksusowe wnętrze i zaawansowane technologie.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Przedział pasażerski

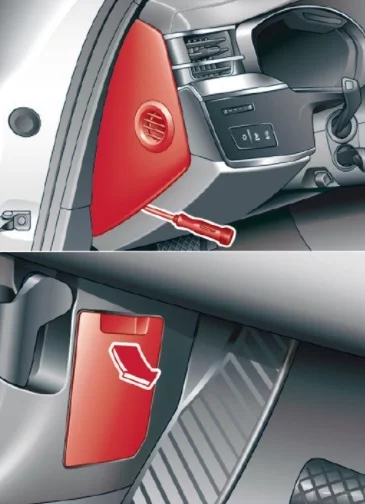

W kabinie znajdują się dwa bloki bezpieczników:
Pierwszy znajduje się po lewej stronie przedniej części kokpitu.
A drugi jest za pokrywą w lewej przestrzeni na nogi.
Panel bezpieczników w kokpicie
| Numer | Opis |
|---|---|
| A1 | Układ klimatyzacji, czujnik jakości powietrza we wnętrzu |
| A2 | Antena dachowa, Audi phone-box |
| A3 | System kontroli klimatu, system zapachowy, czujnik cząstek stałych |
| A4 | Wyświetlacz przezierny (head-up) |
| A5 | Audi music interface, gniazda USB |
| A6 | Tablica przyrządów |
| A7 | Blokada kolumny kierownicy |
| A8 | Wyświetlacz MMI z przodu (dolny i górny) |
| A9 | Klaster instrumentów |
| A10 | Kontrola głośności |
| A11 | Włącznik światła, panele przełączników |
| A12 | Elektronika kolumny kierownicy |
| A14 | Moduł sterujący systemu MMI Infotainment |
| A15 | Regulacja kolumny kierownicy |
| A16 | Ogrzewanie kierownicy |

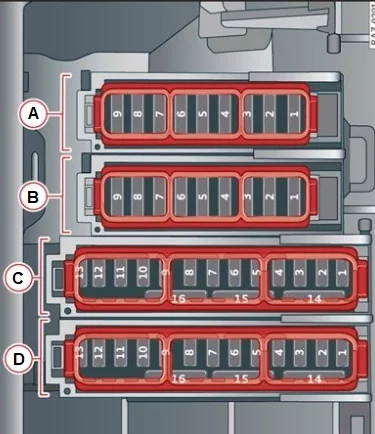

Panel bezpieczników w przestrzeni na nogi
| Numer | Opis |
|---|---|
| Panel bezpieczników A (brązowy) | |
| A1 | Cewki zapłonowe silnika |
| A2 | Rozruch silnika, sprzęgło napędu elektrycznego |
| A3 | Moduł sterujący wycieraczek szyby przedniej |
| A4 | Elektronika lewego reflektora |
| A5 | Dmuchawa układu klimatyzacji |
| A6 | Tablica przyrządów |
| A7 | Wycieraczki |
| A8 | 2021: Ogrzewanie wysokonapięciowe, sprężarka |
| A9 | Panoramiczny szklany dach |
| Panel bezpieczników B (czarny) | |
| B1 | Mocowanie silnika |
| B2 | Moduł sterujący lewych tylnych drzwi |
| B3 | Układ spryskiwaczy przedniej szyby/układ spryskiwaczy reflektorów |
| B4 | Elektronika prawego reflektora |
| B5 | Ogrzewanie przedniego siedzenia |
| B6 | Moduł sterujący prawych tylnych drzwi |
| B7 | Gniazda |
| B8 | Moduł sterujący lewych przednich drzwi |
| B9 | Ogrzewanie postojowe |
| Panel bezpieczników C (czerwony) | |
| C1 | System alarmowy antywłamaniowy |
| C2 | Moduł sterujący silnika |
| C5 | Klakson |
| C6 | Hamulec postojowy |
| C7 | Moduł sterujący bramy (diagnostyka) |
| C8 | Moduł sterujący elektroniką dachu |
| C9 | Moduł sterujący systemów wspomagania kierowcy |
| C10 | Moduł sterujący poduszek powietrznych |
| C11 | Elektroniczny układ stabilizacji toru jazdy (ESC), układ przeciwblokujący (ABS) |
| C12 | Klimatyzator tylny, złącze diagnostyczne, czujnik światła i deszczu |
| C13 | System kontroli klimatu, moduł sterujący układem elektrycznym pojazdu |
| C14 | Moduł sterujący prawych przednich drzwi |
| C15 | Sprężarka układu klimatyzacji, moduł sterujący układem elektrycznym pojazdu |
| C16 | Zbiornik ciśnieniowy układu hamulcowego |
| Panel bezpieczników D (czarny) | |
| D1 | – |
| D2 | Elementy silnika, pompa płynu chłodzącego, czujnik tlenu |
| D3 | Drzwi wydechowe, wtryskiwacz paliwa, wlot powietrza, ogrzewanie silnika |
| D4 | Czujnik NOx, czujnik cząstek stałych, czujnik biodiesla, drzwi wydechowe |
| D5 | Czujnik światła hamowania |
| D6 | Zawory silnika, regulacja wałka rozrządu |
| D7 | Ogrzewany czujnik tlenu, czujnik masowego przepływu powietrza |
| D8 | Pompa płynu chłodzącego, pompa wysokiego ciśnienia, czujnik masowego przepływu powietrza, regulacja ciśnienia paliwa |
| D9 | 48-woltowy generator rozruchowy, 48-woltowa pompa płynu chłodzącego, 12-woltowy generator rozruchowy |
| D10 | Czujnik ciśnienia oleju, czujnik temperatury oleju |
| D11 | 48-woltowy generator rozruchowy, 48-woltowa pompa płynu chłodzącego, 12-woltowy generator rozruchowy |
| D12 | Zawory silnika, mocowanie silnika |
| D13 | Wentylator chłodnicy |
| D14 | Moduł sterujący silnika, wtryskiwacze paliwa |
| D15 | Podgrzewany czujnik tlenu, chłodzenie powietrza doładowującego, cewki zapłonowe |
| D16 | Pompa paliwowa |

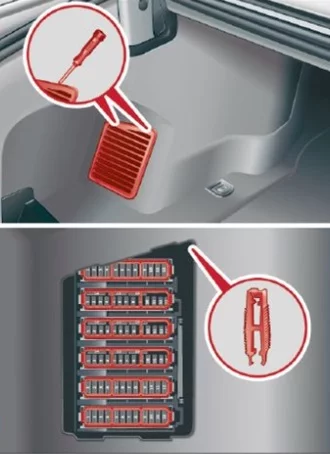

Skrzynka bezpieczników przedziału bagażowego
Znajduje się po lewej stronie bagażnika za boczną osłoną.

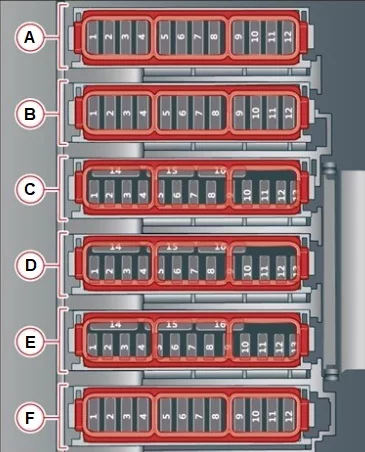

| Numer | Opis |
|---|---|
| Panel bezpieczników A (czarny) | |
| A1 | Gospodarka cieplna |
| A5 | Zawieszenie pneumatyczne, kontrola zawieszenia |
| A6 | Automatyczna skrzynia biegów |
| A7 | Regulacja prawego tylnego siedzenia |
| A8 | Ogrzewanie tylnych siedzeń |
| A9 | Moduł sterowania systemem komfortu, lewe tylne światło |
| A10 | Napinacz pasa przedniego po stronie kierowcy |
| A11 | Moduł sterowania systemem komfortu, centralny zamek pokrywy bagażnika, pokrywa wlewu paliwa, osłona przeciwsłoneczna, osłona bagażnika |
| A12 | Pokrywa bagażnika |
| Panel bezpieczników B (czerwony) | |
| B1 | Dmuchawa tylnego układu klimatyzacji |
| B2 | Antena zewnętrzna |
| B3 | Oczyszczanie spalin, siłownik dźwięku |
| B4 | Tylny panel sterowania układu klimatyzacji |
| B5 | Lampka prawego zaczepu przyczepy |
| B6 | Silnik pozycjonowania zaczepu przyczepy |
| B7 | Hak holowniczy |
| B8 | Lewe światło zaczepu przyczepy |
| B9 | Gniazdo zaczepu przyczepy, akumulator wysokonapięciowy |
| B10 | Sportowy mechanizm różnicowy |
| B11 | Oczyszczanie spalin |
| B12 | – |
| Panel bezpieczników C (brązowy) | |
| C1 | Moduł sterujący systemów wspomagania kierowcy |
| C2 | Phone-box Audi z tyłu |
| C3 | Regulacja tylnego siedzenia |
| C4 | Asystent pasa ruchu |
| C5 | Rear Seat Entertainment (tablet Audi) |
| C6 | System monitorowania ciśnienia opon |
| C7 | System połączeń alarmowych |
| C8 | Odbiornik radiowy ogrzewania postojowego, monitoring zbiornika paliwa |
| C9 | Dźwignia zmiany biegów automatycznej skrzyni biegów |
| C10 | Tuner telewizyjny, moduł sterujący wymianą danych |
| C11 | Wygodny moduł kontroli dostępu i autoryzacji startu |
| C12 | Otwieracz drzwi garażowych |
| C13 | Kamera cofania, kamery peryferyjne |
| C14 | Moduł sterujący systemu komfortu, prawe światło tylne |
| C15 | Regulacja lewego tylnego siedzenia |
| C16 | Napinacz przedniego pasa po stronie pasażera |
| Panel bezpieczników D (czarny) | |
| D1 | Wentylacja foteli, ogrzewanie foteli tylnych, lusterko wsteczne, lodówka, złącze diagnostyczne |
| D2 | Moduł sterujący bramką (komunikacja) |
| D3 | Siłownik dźwięku |
| D4 | Zawór ogrzewania skrzyni biegów |
| D5 | Rozruch silnika, silnik elektryczny |
| D7 | Aktywny pedał przyspieszenia |
| D8 | Asystent noktowizora, aktywne zawieszenie |
| D9 | Adaptacyjny asystent tempomatu |
| D11 | Asystent skrzyżowań, systemy wspomagania kierowcy, systemy radarowe, systemy kamer |
| D12 | Dźwięk zewnętrzny |
| D13 | Wejście USB |
| D14 | Prawy reflektor |
| D15 | Lewy reflektor |
| Panel bezpieczników E (czerwony) | |
| E1 | Aktywne zawieszenie |
| E2 | Wyłącznik serwisowy |
| E3 | Lodówka |
| E4 | Silnik elektryczny, energoelektronika |
| E5 | Układ hamulcowy |
| E6 | Pompa wodna z akumulatorem wysokiego napięcia |
| E7 | Klimatyzacja postojowa |
| E8 | Sprężarka układu klimatyzacji |
| E9 | Pomocniczy moduł sterujący akumulatorem |
| E10 | Akumulator wysokonapięciowy |
| E11 | Akumulator wysokonapięciowy |
| E14 | Gospodarka cieplna |
| E15 | Gospodarka cieplna |
| Panel bezpieczników F (biały) | |
| F1 | Ogrzewanie tylnego środkowego podłokietnika |
| F2 | Dach przesuwny z tyłu |
| F3 | Odtwarzacz CD/DVD |
| F5 | Gniazdo prądu przemiennego |
| F6 | Napinacz tylnego pasa bezpieczeństwa po stronie pasażera |
| F7 | Ogrzewanie przedniego środkowego podłokietnika |
| F8 | Ogrzewanie podnóżka z tyłu |
| F11 | Zdalne sterowanie tylnym siedzeniem |
| F12 | Napinacz tylnego pasa bezpieczeństwa po stronie kierowcy |
