Audi A7 i S7 4G8 (2016-2018) – schematy bezpieczników i przekaźników
Rocznik 2016-2018
Zaktualizowano 8.05.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A7 i S7 4G8 z lat: 2016, 2017, 2018.
Audi A7 i S7 4G8 jest to luksusowy samochód klasy wyższej produkowany w latach 2010-2017. Charakteryzuje się on eleganckim, coupe-podobnym nadwoziem oraz wydajnymi jednostkami napędowymi. Wersja S7 4G8 oferuje jeszcze większe osiągi i sportowe osiągi, a także bardziej agresywny wygląd z większymi wlotami powietrza, sportowymi zderzakami i większymi kołami. Wnętrze samochodu jest przestronne i wyposażone w wiele nowoczesnych funkcji, w tym system multimedialny i zaawansowane systemy asystujące kierowcę.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

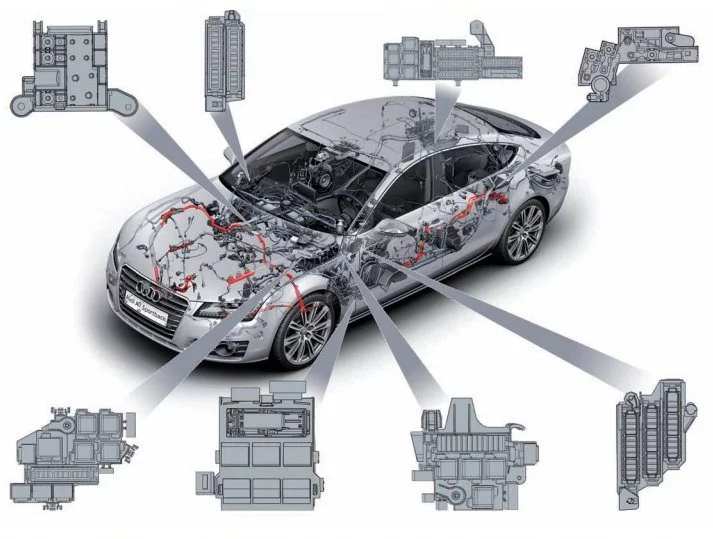

Lokalizacje
- Rozdzielacz elektryczny w komorze rozprężnej. Zainstalowane w nim bezpieczniki dostarczają napięcie do sterowników wentylatorów chłodnicy. Rozdzielacz jest również punktem połączenia dla przewodu.
- Skrzynka bezpieczników i przekaźników po prawej stronie panelu przedniego. Zainstalowane w nim bezpieczniki są wskazane na schemacie elektrycznym „SC”. Klient ma dostęp do tych bezpieczników po zdjęciu bocznej osłony na przednim panelu.
- Skrzynka bezpieczników / przekaźników i koncentrator magistrali CAN w bagażniku po prawej stronie. Zainstalowane w nim bezpieczniki są wskazane na schemacie elektrycznym „SF”. Klient może uzyskać dostęp do tych bezpieczników po wyjęciu schowka w tylnej prawej części bagażnika.
- Główna skrzynka bezpieczników na dodatnim zacisku akumulatora. Z tą skrzynką bezpiecznikową połączone jest urządzenie awaryjnego wyłączania akumulatora.
- Skrzynka bezpieczników i przekaźników w komorze wyrównawczej po stronie kierowcy (E-Box) (pod zbiornikiem spryskiwacza). Pokrywa tej
skrzynki bezpieczników służy również jako wspornik jednostki sterującej silnika. Ta skrzynka bezpieczników jest również nazywana
skrzynką elektroniczną; znajdujące się w nim bezpieczniki są wskazane na schemacie elektrycznym „SA”. - Skrzynka przyłączeniowa i koncentrator węzła magistrali CAN na dole lewego słupka A.
- Skrzynka bezpieczników i przekaźników w obszarze pokładowej jednostki sterującej zasilaniem . (pod tablicą rozdzielczą w przestrzeni na nogi po stronie kierowcy). Zainstalowane w nim bezpieczniki są wskazane na schemacie elektrycznym „SD”.
- Skrzynka bezpieczników i przekaźników po lewej stronie panelu przedniego. Zainstalowane w nim bezpieczniki są wskazane na schemacie elektrycznym „SB”. Klient ma dostęp do tych bezpieczników po zdjęciu bocznej osłony na przednim panelu.
Przedział pasażerski
W kabinie znajdują się dwa bloki bezpieczników z przodu po lewej i prawej stronie kokpitu.

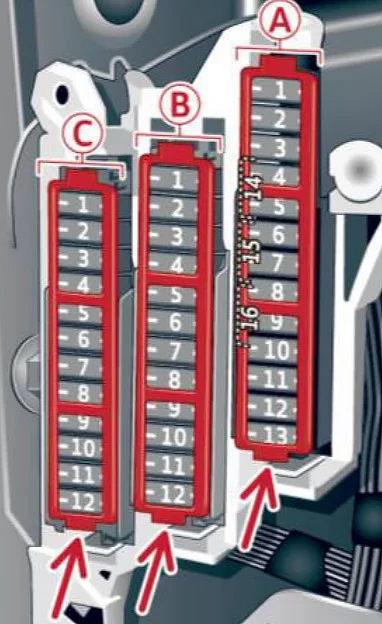

Skrzynka bezpieczników lewej tablicy rozdzielczej
| Numer | Opis |
|---|---|
| Panel bezpieczników A (czarny) | |
| 1 | Elektromechaniczne wspomaganie kierownicy, zaczep do przyczepy, jonizator, listwa przełączników, ogrzewanie siedzenia (tył), elektromechaniczny hamulec postojowy |
| 2 | Sygnał dźwiękowy, system klimatyzacji, bramka, automatycznie przyciemniane wewnętrzne lusterko wsteczne |
| 4 | Pomoc w parkowaniu, regulacja zasięgu reflektorów |
| 5 | Dynamiczny układ kierowniczy, elektroniczna kontrola stabilizacji (ESC) |
| 6 | Reflektory |
| 7 | Adaptacyjny tempomat |
| 8 | Czujniki przedniego fotela pasażera, poduszka powietrzna |
| 9 | Wejście |
| 10 | Dźwięk silnika, asystent noktowizora, mechanizm otwierania bramy garażowej (HomeLink), pomoc w parkowaniu |
| 11 | Przetwarzanie obrazu z kamery wideo |
| 12 | Reflektory |
| 13 | Moduł przełącznika kolumny kierownicy |
| 14 | Terminal 15 (przedział bagażowy) |
| 15 | Zacisk 15 (komora silnika) |
| 16 | Rozrusznik |
| Panel bezpieczników B (brązowy) | |
| 1 | Informacje i rozrywka |
| 2 | Informacje i rozrywka |
| 3 | Fotel pasażera z przodu |
| 5 | Poduszka powietrzna, elektroniczna kontrola stabilizacji (ESC) |
| 6 | System alarmowy antywłamaniowy |
| 7 | Elektromechaniczny hamulec postojowy |
| 8 | Światła wewnętrzne |
| 9 | Ogrzewanie przedniej szyby kamery wideo, czujnik światła/deszczu |
| 10 | Podparcie odcinka lędźwiowego ( fotel kierowcy ) |
| 11 | Fotel kierowcy |
| 12 | Elektroniczna kontrola stabilizacji |
| 13 | Klakson |
| 14 | Reflektory |
| 15 | Ogrzewanie przedniego siedzenia |
| 16 | Dynamiczne sterowanie |
| Panel bezpieczników C (czerwony) | |
| 1 | Sprzęgło |
| 2 | Pompa paliwowa |
| 3 | Czujnik światła hamowania |
| 4 | AdBlue (silnik wysokoprężny)/akustyka silnika |
| 5 | Tylne drzwi |
| 6 | Drzwi wejściowe |
| 7 | Elektroniczna kontrola stabilizacji |
| 8 | Silnik wycieraczek |
| 9 | Układ spryskiwaczy reflektorów |
| 10 | Oświetlenie wnętrza, system klimatyzacji |
| 11 | Reflektory |
| 12 | szyberdach |

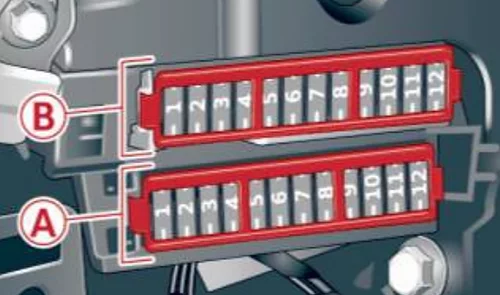

Skrzynka bezpieczników prawego panelu przyrządów
| Numer | Opis |
|---|---|
| Panel bezpieczników A (czerwony) | |
| 1 | Infotainment, zmieniarka CD |
| 2 | Infotainment (wyświetlacz) |
| Panel bezpieczników B (brązowy) | |
| 1 | System kontroli klimatu |
| 2 | System kontroli klimatu (dmuchawa) |
| 3 | Interfejs diagnostyczny |
| 4 | Elektryczna blokada zapłonu |
| 5 | Elektroniczna blokada kolumny kierownicy |
| 6 | Moduł przełącznika kolumny kierownicy |
| 7 | Regulacja kolumny wspomagania kierownicy |
| 8 | Przełącznik światła |
| 9 | Wyświetlacz przezierny |
| 10 | Klaster instrumentów |
| 11 | Infotainment, zmieniarka DVD |

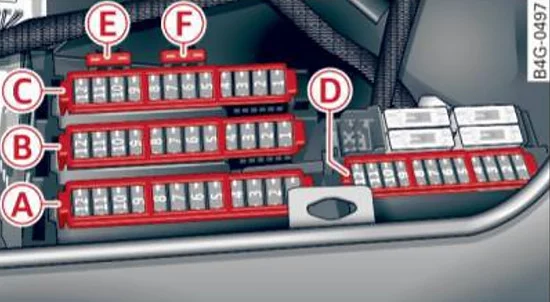

Bagażnik
Znajduje się za panelem ozdobnym po prawej stronie bagażnika.
| Numer | Ekwipunek |
|---|---|
| Panel bezpieczników A (czarny) | |
| 1 | Zaczep przyczepy/ gniazdo 220 V |
| 2 | Hak przyczepy/klimatyzowany uchwyt na kubek |
| 3 | Zaczep do przyczepy/regulacja przedniego fotela pasażera od tyłu |
| 4 | Elektromechaniczny hamulec postojowy |
| 5 | Elektromechaniczny hamulec postojowy |
| 6 | Drzwi przednie (strona pasażera z przodu) |
| 7 | Tylne oświetlenie zewnętrzne |
| 8 | Centralny zamek, wspomaganie zamykania |
| 9 | Ogrzewanie siedzenia (przód) |
| 11 | Ogrzewanie siedzenia (tylne), system klimatyzacji |
| 12 | Hak holowniczy |
| Panel bezpieczników B (czerwony) | |
| 1 | Lewy napinacz pasa bezpieczeństwa |
| 2 | Prawy napinacz pasa bezpieczeństwa |
| 3 | Zbiornik AdBlue (silnik wysokoprężny)/pompa paliwa |
| 4 | Zbiornik AdBlue (silnik wysokoprężny)/mocowanie silnika (silnik benzynowy) |
| 5 | Sterowana czujnikami pokrywa bagażnika |
| 6 | Zawieszenie pneumatyczne, amortyzatory adaptacyjne |
| 7 | Tylne drzwi (strona pasażera z przodu) |
| 8 | Tylne światła |
| 9 | Pokrywa bagażnika |
| 10 | Rozrywka dla tylnych siedzeń |
| 12 | Tylny spojler (Sportback), uchylny/otwierany szyberdach, szklany dach panoramiczny |
| Panel bezpieczników C (brązowy) | |
| 1 | Informacje i rozrywka |
| 2 | Informacje i rozrywka |
| 3 | Infotainment, automatycznie przyciemniane wewnętrzne lusterko wsteczne |
| 5 | tuner telewizyjny |
| 6 | System wykrywania wycieków ze zbiornika |
| 7 | Gniazda |
| 8 | Ogrzewanie postojowe |
| 10 | Podparcie odcinka lędźwiowego ( siedzenie pasażera z przodu ) |
| 12 | Informacje i rozrywka |
| Panel bezpieczników D (czarny) | |
| 1 | Zawieszenie pneumatyczne, amortyzatory adaptacyjne, sportowy mechanizm różnicowy, elektromechaniczny hamulec postojowy |
| 2 | Czujnik położenia pedału sprzęgła/automatyczna skrzynia biegów |
| 3 | Siedzenia |
| 4 | Wycieraczka tylna (Avant) |
| 5 | Asysta boczna |
| 6 | Dźwięk silnika |
| 7 | Infotainment/wzmacniacz dźwięku |
| 8 | Wejście |
| 9 | Sportowy mechanizm różnicowy |
| 10 | System kontroli klimatu |
| 11 | System monitorowania ciśnienia w oponach/ogrzewanie postojowe |
| 12 | System Start-Stop |
| Panel bezpieczników E (czarny) | |
| 1 | Pojazdy specjalnego przeznaczenia/tylne siedzenia |
| Panel bezpieczników F (czarny) | |
| 1 | Odmgławiacz tylnej szyby |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
