W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A6 i S6 (C8, 4K) z lat: 2018, 2019, 2020, 2021, 2022.

Audi A6 i S6 (C8, 4K) to modele wprowadzone na rynek w 2018 roku, które reprezentują szóste wcielenie Audi A6. Samochody te cechują się nowoczesnym i eleganckim wyglądem, charakterystycznym dla nowych modeli Audi.

A6 C8 wyposażone jest w najnowsze technologie, w tym systemy asystujące kierowcy, takie jak aktywny tempomat, asystent pasa ruchu, asystent parkowania oraz system nawigacji z wysokiej jakości ekranem dotykowym. Ponadto, auto wyposażone jest w nowoczesne silniki, w tym jednostki benzynowe i diesla, a także w silnik hybrydowy typu plug-in.

Wersja S6 C8 to sportowa odmiana A6, która wyróżnia się mocniejszymi silnikami, sportowym zawieszeniem, większymi kołami i agresywniejszym wyglądem zewnętrznym. Wnętrze S6 C8 również zostało dostosowane do sportowej charakterystyki auta, a kierowca może skorzystać z trybu jazdy sportowej, który dodatkowo podnosi poziom adrenaliny.

Ogólnie rzecz biorąc, Audi A6 i S6 C8 to samochody luksusowe, które łączą w sobie nowoczesne technologie z eleganckim stylem i sportowymi osiągami.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

W kabinie znajdują się dwa bloki bezpieczników.

Pierwszy znajduje się po lewej stronie przedniej części kokpitu.

A drugi znajduje się w podnóżku kierowcy w pojazdach z kierownicą po lewej stronie lub za pokrywą w przestrzeni na nogi pasażera z przodu w pojazdach z kierownicą po prawej stronie.

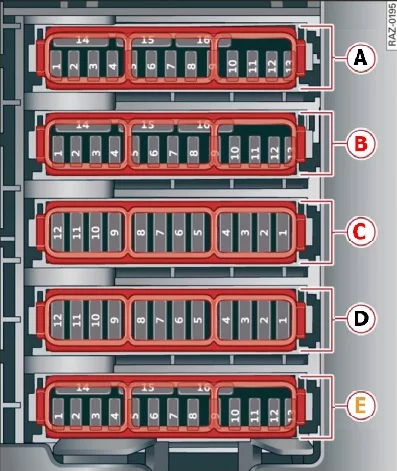

Panel bezpieczników w przestrzeni na nogi

Obłożenie bezpieczników „C” i „D” jest w odwrotnej kolejności w pojazdach z kierownicą po prawej stronie.

Audi A6 i S6 (C8, 4K) (2018-2022) - schematy bezpieczników i przekaźników

Numer Opis
Panel bezpieczników A (czarny)
A1 2018-2019: nieużywany;
2020-2021: Ogrzewanie katalizatora
A2 Elementy silnika
A3 Elementy silnika
A4 Elementy silnika
A5 Czujnik światła hamowania
A6 2018-2019: Elementy silnika;
2020-2021: Zawory silnika
2022: Zawory silnika, regulacja wałka rozrządu
A7 Elementy silnika
A8 Elementy silnika
A9 2018-2020: Elementy silnika
2021-2022: Elementy silnika, pompa wodna 48 V, generator układu napędowego 48 V
A10 Czujnik ciśnienia oleju, czujnik temperatury oleju
A11 2018-2019: Rozruch silnika;
2020: Elementy silnika
2021-2022: Elementy silnika, pompa wodna 48 V, generator układu napędowego 48 V, generator układu napędowego 12 V
A12 2018-2020: Elementy silnika
2021-2022: Zawory silnika, mocowanie silnika
A13 Wentylator chłodnicy
A14 2018-2019: Moduł sterujący silnika;
2020-2022: Moduł sterujący silnika, wtryskiwacze paliwa
A15 2018-2020: Czujniki silnika
2021-2022: Czujniki silnika, cewki zapłonowe, sondy lambda
A16 Pompa paliwowa
Panel bezpieczników B (czerwony)
B1 System alarmowy antywłamaniowy
B2 Moduł sterujący silnika
B3 Lewe przednie podparcie lędźwiowe
B5 Klakson
B6 Hamulec postojowy
B7 Moduł sterujący bramy (diagnostyka)
B8 2018-2019: Wewnętrzne oświetlenie podsufitki;
2020-2022: Moduł sterujący elektroniką dachową
B9 Moduł sterujący systemów wspomagania kierowcy
B10 Moduł sterujący poduszek powietrznych
B11 2018-2019: Elektroniczna kontrola stabilizacji (ESC);
2020-2022: Elektroniczny układ stabilizacji toru jazdy (ESC), układ przeciwblokujący (ABS)
B12 Złącze diagnostyczne, czujnik światła/deszczu
B13 System kontroli klimatu
B14 Moduł sterujący prawych przednich drzwi
B15 Sprężarka układu klimatyzacji, elektronika nadwozia
B16 2018-2019: Moduł sterujący akumulatora pomocniczego;
2020-2022: Moduł sterujący akumulatora pomocniczego, zbiornik ciśnieniowy układu hamulcowego
Panel bezpieczników C (czerwony)
C1 Cewki zapłonowe silnika
C3 2018-2019: nieużywany;
2020-2021: Ogrzewanie wysokonapięciowe, sprężarka
C5 Mocowanie silnika
C6 Automatyczna skrzynia
C7 Tablica przyrządów
C8 Dmuchawa świeżego powietrza systemu klimatyzacji
C9 Moduł sterujący wycieraczek szyby przedniej
C10 Dynamiczne sterowanie
C11 Start silnika
C12 2018-2019: nieużywany;
2020: Automatyczna skrzynia biegów
2021-2022: Pompa płynu automatycznej skrzyni biegów
Panel bezpieczników D (czarny)
D1 Ogrzewanie przedniego siedzenia
D2 Wycieraczki
D3 Elektronika lewego reflektora
D4 Panoramiczny szklany dach
D5 Moduł sterujący lewych przednich drzwi
D6 Gniazda
D7 Moduł sterujący prawych tylnych drzwi
D8 Moduł sterujący napędu na wszystkie koła (quattro)
D9 Elektronika prawego reflektora
D10 Układ spryskiwaczy przedniej szyby/układ spryskiwaczy reflektorów
D11 Moduł sterujący lewych tylnych drzwi
D12 Ogrzewanie postojowe
Panel bezpieczników E (brązowy)
E1 2018-2019: Wentylacja siedzeń, ogrzewanie siedzeń, lusterko wsteczne, układ klimatyzacji, sterowanie układem klimatyzacji tylnej;
2020-2022: Wentylacja foteli, elektronika foteli, lusterko wsteczne, panel klimatyzacji tylnej, złącze diagnostyczne, antena informacji o ruchu drogowym (TMC)
E2 2018-2019: System kontroli klimatu;
2020-2022: Moduł sterujący układem elektrycznym pojazdu, moduł sterujący bramą
E3 Siłownik dźwięku / strojenie dźwięku wydechu
E 4 Zawór ogrzewania skrzyni biegów
E5 Start silnika
E7 2021-2022: Aktywny pedał przyspieszenia
E8 2018-2019: Asystent widzenia w nocy;
2020-2022: Asystent noktowizora, aktywna stabilizacja przechyłów
E9 2018-2019: Adaptacyjny asystent tempomatu;
2020-2022: Adaptacyjny asystent tempomatu, przedni radar
E11 Asystent skrzyżowań, systemy wspomagające kierowcę

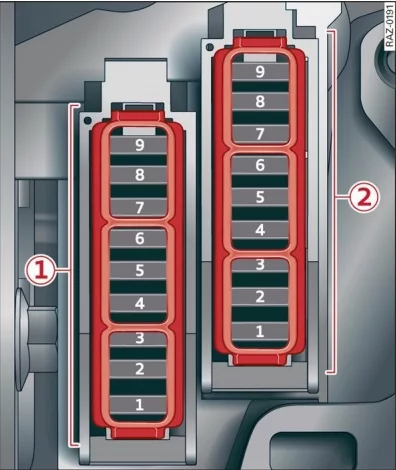

Panel bezpieczników w kokpicie

Zobacz także:  Audi Q3 8U (2011-2016) - schematy bezpieczników i przekaźników

Audi A6 i S6 (C8, 4K) (2018-2022) - schematy bezpieczników i przekaźników

Numer Opis
Panel bezpieczników A (czarny)
A2 Regulacja kolumny kierownicy
A3 Odtwarzacz CD/DVD
A4 Elektronika kolumny kierownicy
A5 Włącznik światła, panele przełączników
A6 Kontrola głośności
A7 Klaster instrumentów
A8 Przedni wyświetlacz MMI (górny/dolny).
A9 Ogrzewanie kierownicy
Panel bezpieczników B (brązowy)
B2 Moduł sterujący systemu MMI Infotainment
B3 2018-2021: Audi music interface
2022: Audi music interface, złącze USB
B4 Wyświetlacz przezierny
B5 System kontroli klimatu, system zapachowy, jonizator
B9 Blokada kolumny kierownicy
Zobacz także:  Audi Q2 (2017-2019) - schematy bezpieczników i przekaźników

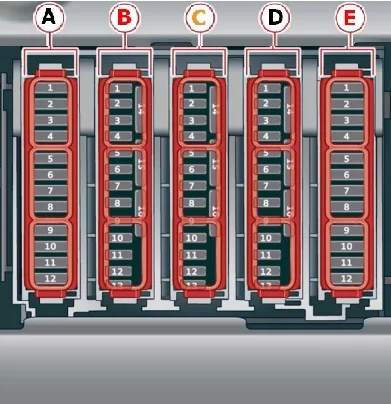

Bagażnik

Bezpieczniki są pod pokrywą w podłodze bagażnika.

Audi A6 i S6 (C8, 4K) (2018-2022) - schematy bezpieczników i przekaźników

Numer Opis
Panel bezpieczników A (czarny)
A1 2021-2022: Gospodarka cieplna
A3 Napinacz tylnego pasa bezpieczeństwa po stronie pasażera
A4 Napinacz tylnego pasa bezpieczeństwa po stronie kierowcy
A5 Zawieszenie pneumatyczne
A6 Automatyczna skrzynia
A7 Tylny szyberdach, tylny spojler
A8 Ogrzewanie tylnych siedzeń
A9 2018-2019: Centralny zamek, światła tylne;
2020: Lewe światło tylne
2021-2022: Moduł sterujący systemu komfortu, lewe światło tylne
A10 Napinacz pasa przedniego po stronie kierowcy
A11 2018-2019: Centralny zamek, roleta tylna;
2020: Centralny zamek pokrywy bagażnika, klapka wlewu paliwa, osłona bagażnika
2021-2022: Centralny zamek pokrywy bagażnika, klapka wlewu paliwa, osłona przeciwsłoneczna, osłona bagażnika
A12 Moduł sterujący pokrywą bagażnika
Panel bezpieczników B (czerwony)
B1 2018-2019: nieużywany;
2020: Moduł kontroli stabilizacji zawieszenia
B2 2018-2019: nieużywany;
2020: Wyłącznik serwisowy
B4 2018-2019: nieużywany;
2020: Silnik elektryczny
2021-2022: Elektryczny układ napędowy, energoelektronika
B5 2018-2020: Układ hamulcowy
2021-2022: Układ hamulcowy, wspomaganie hamulców
B6 2018-2019: nieużywany;
2020-2022: Pompa wodna z akumulatorem wysokiego napięcia
B7 2018-2019: nieużywany;
2020: Hybrydowa, zdalnie sterowana klimatyzacja wnętrza
2021: Klimatyzacja dodatkowa
B8 2018-2019: nieużywany;
2020: Hybrydowa sprężarka klimatyzacji
2021-2022: Sprężarka układu klimatyzacji
B9 Pomocniczy moduł sterujący akumulatorem
B10 2018-2019: nieużywany;
2020-2022: Hybrydowy akumulator wysokonapięciowy
B11 2018-2019: nieużywany;
2020-2022: Ładowarka hybrydowa
B14 2018-2019: nieużywany;
2020-2022: Termomanagement, pompa wodna
B15 2018-2019: nieużywany;
2020-2022: Moduł sterujący Thermomanagement
B16 2018-2019: nieużywany;
2020: Brama
Panel bezpieczników C (brązowy)
C1 Moduł sterujący systemów wspomagania kierowcy
C2 2018-2020: Budka telefoniczna Audi, antena dachowa
2021-2022: Budka telefoniczna Audi
C3 2018-2019: Podparcie lędźwiowe przednie prawe;
2020-2021: Elektronika przedniego siedzenia, prawe podparcie lędźwiowe
2022: Prawe podparcie lędźwiowe
C4 Asysta boczna
C5 2018-2019: nieużywany;
2020-2021: Panel sterowania tylnego układu klimatyzacji
2022: Zdalne sterowanie tylnym siedzeniem
C6 System monitorowania ciśnienia opon
C7 System połączeń alarmowych
C8 2018-2019: nieużywany;
2020-2022: Odbiornik radiowy ogrzewania postojowego, monitoring zbiornika paliwa
C9 Dźwignia zmiany biegów automatycznej skrzyni biegów
C10 2018-2019: Tuner telewizyjny;
2020-2022: Tuner TV, moduł wymiany danych i sterowania telematyki
C11 Otwieranie/uruchamianie pojazdu (NFC)
C12 Otwieracz drzwi garażowych
C13 Kamera cofania, kamery peryferyjne
C14 Centralny zamek, tylne światła
C16 Napinacz przedniego pasa po stronie pasażera
Panel bezpieczników D (czarny)
D1-D16 Nie przypisano
Panel bezpieczników E (czerwony)
E2 2021-2022: Antena zewnętrzna
E3 2018-2019: Oczyszczanie spalin;
2020-2022: Oczyszczanie spalin, siłownik dźwięku, gniazdo AC
E 4 Tylny panel sterowania układu klimatyzacji
E5 2018-2020: Prawe światło zaczepu przyczepy;

2021-2022: Prawe światło zaczepu przyczepy, regulacja prawego tylnego siedzenia;

E7 2018-2019: Zaczep do przyczepy;
2020-2022: Zwolnienie zaczepu przyczepy
E8 2018-2020: Lewe światło zaczepu przyczepy;

2021-2022: Lewe światło zaczepu przyczepy, regulacja prawego tylnego siedzenia;

E9 2018-2021: Gniazdo zaczepu przyczepy
2022: Gniazdo zaczepu przyczepy, akumulator wysokonapięciowy
E10 Sportowy mechanizm różnicowy z napędem na wszystkie koła
E11 Oczyszczanie spalin
E12 2018-2019: nieużywany;
2020-2021: Generator 48 V
