Audi A4 i S4 (B9, 8W) (2018) – schematy bezpieczników i przekaźników
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A4 i S4 (B9, 8W) z lat: 2018.
Audi A4 B9 z 2018 roku to ulepszona wersja czwartej generacji modelu A4, która została wprowadzona na rynek w 2015 roku. W porównaniu do wcześniejszych modeli, Audi A4 B9 z 2018 roku otrzymało nieznaczne zmiany w designie, w tym zmiany w przednim i tylnym zderzaku oraz w kształcie reflektorów i lamp tylnych.
Wnętrze samochodu zostało również nieznacznie zmodernizowane, z nowymi materiałami wykończeniowymi i dodatkowymi funkcjami, takimi jak większy wyświetlacz infotainment i poprawiona ergonomia.
Audi A4 B9 z 2018 roku był dostępny w różnych wersjach silnikowych, w tym wariantach benzynowych, wysokoprężnych i hybrydowych. Samochód był również wyposażony w szereg zaawansowanych technologii, takich jak asystent pasa ruchu, system bezpieczeństwa prewencyjnego i automatyczny system hamowania w nagłych sytuacjach.
Sprawdzanie oraz wymiana bezpieczników
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

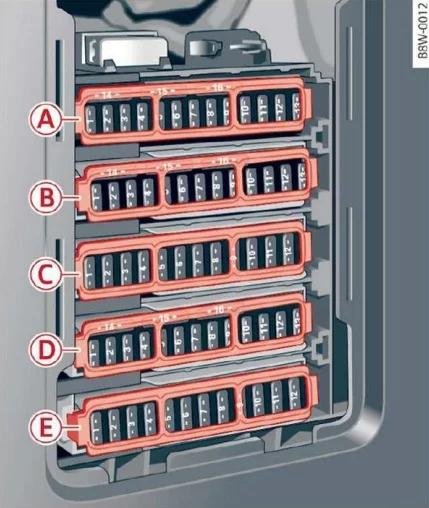

Miejsce na nogi kierowcy/pasażera z przodu
Pojazdy z kierownicą po lewej stronie: Znajduje się pod podnóżkiem.
Pojazdy z kierownicą po prawej stronie: za pokrywą pod schowkiem.

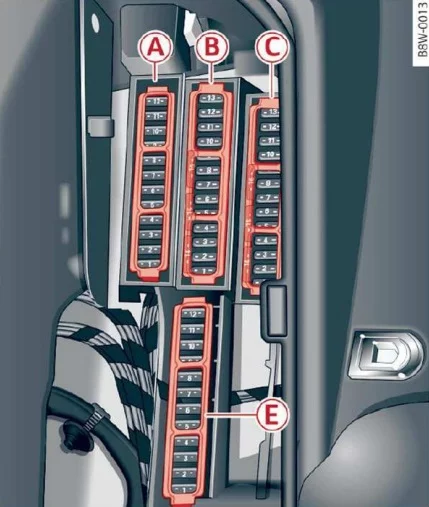

Miejsce na nogi kierowcy/pasażera z przodu (kierownica po lewej stronie)
Miejsce na nogi pasażera z przodu (kierownica po lewej stronie)
| Numer | Opis |
|---|---|
| Brązowy panel A | |
| 1 | — |
| 2 | Czujnik masowego przepływu powietrza, regulacja wałka rozrządu, pompa chłodnicy powietrza doładowującego |
| 3 | Drzwi wydechowe, wtryskiwacze paliwa, wlot chłodnicy |
| 4 | Pompa próżniowa, pompa ciepłej wody, czujnik cząstek stałych, czujnik biodiesla |
| 5 | Czujnik światła hamowania |
| 6 | Zawory silnika, regulacja wałka rozrządu |
| 7 | Podgrzewany czujnik tlenu, czujnik masowego przepływu powietrza |
| 8 | Pompa wodna, pompa wysokiego ciśnienia, zawór regulatora wysokiego ciśnienia |
| 9 | Pompa ciepłej wody |
| 10 | Czujnik ciśnienia oleju, czujnik temperatury oleju |
| 11 | Czujnik położenia pedału sprzęgła |
| 12 | Zawory silnika |
| 13 | Wentylator chłodnicy |
| 14 | Wtryskiwacze paliwa |
| 15 | Cewki zapłonowe |
| 16 | Pompa paliwowa |
| Czerwony panel B | |
| 1 | System alarmowy antykradzieżowy |
| 2 | Moduł sterujący silnika |
| 3 | Podparcie lędźwi |
| 4 | Mechanizm wyboru automatycznej skrzyni biegów |
| 5 | Klakson |
| 6 | Elektromechaniczny hamulec postojowy |
| 7 | Moduł kontroli bramy |
| 8 | Wewnętrzne reflektory wewnętrzne |
| 9 | — |
| 10 | Moduł sterowania poduszką powietrzną |
| 11 | Elektroniczna kontrola stabilizacji (ESC) |
| 12 | Złącze diagnostyczne, czujnik światła/deszczu |
| 13 | System klimatyzacji |
| 14 | Moduł sterujący prawych drzwi przednich |
| 15 | Sprężarka klimatyzacji |
| Czarny panel C | |
| 1 | Ogrzewanie przednich siedzeń |
| 2 | Wycieraczki |
| 3 | Elektronika lewego reflektora |
| 4 | Dach szklany panoramiczny / dach przesuwny / uchylny |
| 5 | Moduł sterujący lewych drzwi przednich |
| 6 | Gniazda |
| 7 | Moduł sterujący prawych tylnych drzwi |
| 8 | Napęd na wszystkie koła |
| 9 | Elektronika prawego reflektora |
| 10 | System spryskiwaczy przedniej szyby/system spryskiwaczy reflektorów |
| 11 | Moduł sterujący lewych tylnych drzwi |
| Czarny panel D | |
| 1 | Wentylacja siedzeń, lusterko wsteczne, sterowanie klimatyzacją z tyłu |
| 2 | Brama, system klimatyzacji |
| 3 | Siłownik dźwięku/strojenie dźwięku wydechowego |
| 4 | Czujnik położenia pedału sprzęgła |
| 5 | Start silnika |
| 6 | — |
| 7 | Tylny port ładowania USB |
| 8 | Link do domu |
| 9 | Adaptacyjny tempomat |
| 10 | — |
| 11 | Kamera wideo |
| 12 | Reflektor LED Matrix/prawy reflektor LED |
| 13 | Reflektor LED Matrix/lewy reflektor LED |
| 14 | Wycieraczka tylnej szyby |
| Czerwony panel E | |
| 1 | Cewki zapłonowe |
| 2 | Zawory zbiornika gazu ziemnego |
| 3 | — |
| 4 | — |
| 5 | Mocowanie silnika |
| 6 | Automatyczna skrzynia |
| 7 | Panel przyrządów |
| 8 | System klimatyzacji (dmuchawa) |
| 9 | — |
| 10 | Dynamiczne kierowanie |
| 11 | Start silnika |

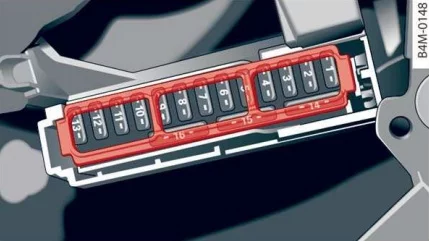

Kokpit, po stronie kierowcy
| Numer | Opis |
|---|---|
| 1 | — |
| 2 | Telefon |
| 3 | — |
| 4 | Wyświetlacz przezierny |
| 5 | Interfejs muzyczny Audi, port ładowania USB |
| 6 | Elementy sterujące przedniego układu klimatyzacji |
| 7 | Blokada kolumny kierownicy |
| 8 | Wyświetlacz systemu audio-nawigacyjnego |
| 9 | Klaster instrumentów |
| 10 | Jednostka informacyjno-rozrywkowa |
| 11 | Przełącznik światła |
| 12 | Elektronika kolumny kierownicy |
| 13 | — |
| 14 | System informacyjno-rozrywkowy |
| 15 | — |
| 16 | Ogrzewanie kierownicy |

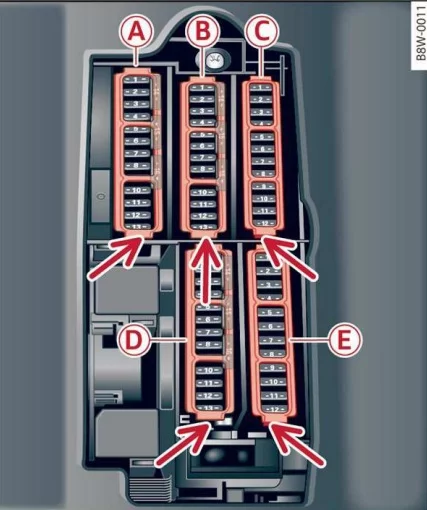

Bagażnik
Znajduje się po lewej stronie bagażnika za panelem ozdobnym.
| Numer | Opis |
|---|---|
| Czarny panel A | |
| 1 | — |
| 2 | Odmrażacz przedniej szyby |
| 3 | Odmrażacz przedniej szyby |
| 4 | — |
| 5 | Kontrola zawieszenia |
| 6 | Automatyczna skrzynia |
| 7 | Odmgławiacz tylnej szyby |
| 8 | Ogrzewanie tylnych siedzeń |
| 9 | Tylne światła |
| 10 | Napinacz lewego pasa bezpieczeństwa |
| 11 | Centralny zamek |
| 12 | Elektryczna pokrywa bagażnika |
| Czerwony panel B | |
| — | Nie przypisano |
| Brązowy panel C | |
| 1 | — |
| 2 | Telefon |
| 3 | Podparcie lędźwi |
| 4 | Asystent boczny Audi |
| 5 | — |
| 6 | — |
| 7 | — |
| 8 | Inteligentny moduł (zbiornik) |
| 9 | — |
| 10 | — |
| 11 | Akumulator 12 V |
| 12 | HomeLink |
| 13 | Kamera cofania, kamery peryferyjne |
| 14 | Prawe tylne światła |
| 15 | — |
| 16 | Prawy napinacz pasa bezpieczeństwa |
| Czerwony panel E | |
| 1 | — |
| 2 | Wzmacniacz dźwięku |
| 3 | Ogrzewanie AdBlue |
| 4 | — |
| 5 | Zaczep przyczepy (prawe światło) |
| 6 | — |
| 7 | Hak holowniczy |
| 8 | Zaczep przyczepy (światło lewe) |
| 9 | Zaczep przyczepy (gniazdo) |
| 10 | Sportowy dyferencjał |
| 11 | AdBlue |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
