W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A3 (8V) z lat: 2016.

Audi A3 z 2016 roku jest częścią trzeciej generacji Audi A3, znanej jako Audi A3 8V. Jest to kompaktowy samochód o sportowym charakterze, który oferuje wiele zaawansowanych funkcji i technologii.

Audi A3 z 2016 roku był dostępny w różnych wersjach nadwozia, w tym jako pięciodrzwiowy hatchback, trzydrzwiowy hatchback i czterodrzwiowy sedan. Samochód był napędzany różnymi silnikami, w tym benzynowymi, wysokoprężnymi i hybrydowymi, z mocą od 110 do 400 KM.

Wnętrze Audi A3 z 2016 roku było stylowe i nowoczesne, z wieloma zaawansowanymi funkcjami, takimi jak system multimedialny z ekranem dotykowym, system nawigacji satelitarnej, klimatyzację automatyczną oraz zaawansowane systemy bezpieczeństwa, takie jak asystent pasa ruchu, asystent parkowania i system monitorowania martwego pola.

Audi A3 z 2016 roku był również wyposażony w innowacyjny system Audi Virtual Cockpit, który zastępował tradycyjne zegary w kabinie kierowcy cyfrowym panelem sterującym. Dzięki temu kierowca mógł łatwo dostosować wyświetlane informacje do swoich potrzeb.

Podsumowując, Audi A3 z 2016 roku to wysoce zaawansowany samochód, który oferuje wiele zalet, takich jak stylowe wzornictwo, zaawansowane technologie, świetne osiągi i ekonomiczne silniki. Jest to samochód idealny dla osób, które szukają kompaktowego, luksusowego samochodu z bogatym wyposażeniem i wyjątkowymi osiągami.

Zobacz także:  Audi A7 i S7 4G8 (2016-2018) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Komora silnika

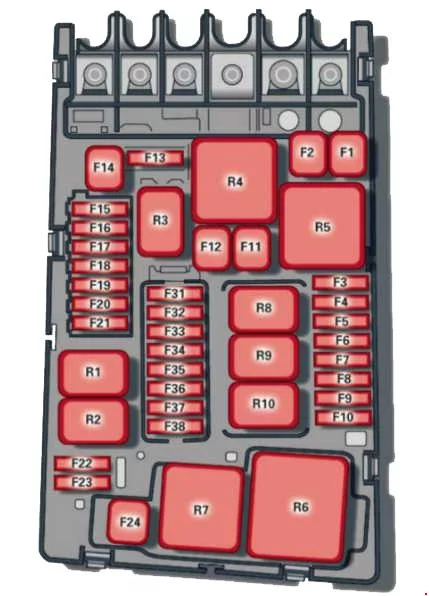

Audi A3 i S3 8V (2016) - schematy bezpieczników i przekaźników

Numer Opis
F1 Moduł sterujący ESC
F2 Moduł sterujący ESC
F3 Moduł sterujący silnika (benzyna/diesel)
F4 Chłodzenie silnika, elementy silnika, przekaźnik cewki pomocniczej nagrzewnicy (1+2), przekaźnik pompy wtrysku powietrza wtórnego
F5 Elementy silnika, układ zbiorników
F6 Czujnik światła hamowania
F7 Elementy silnika, pompy wody
F8 Czujnik tlenu
F9 Elementy silnika, drzwi wydechowe, moduł sterujący czasem żarzenia, zawór SULEV
F10 Wtryskiwacze paliwa, moduł sterowania paliwem
F11 Grzałka pomocnicza 2
F12 Grzałka pomocnicza grzałki 3
F13 Moduł sterowania automatyczną skrzynią biegów
F14
F15 Klakson
F 16 Cewka zapłonowa/elektronika mocy (napęd hybrydowy Plug-in)
F17 Moduł ESC contra I, moduł sterujący silnika
F18 Zacisk 30 (napięcie odniesienia)
F19 Wycieraczki
F20 Klakson
F21
F22 Diagnostyka terminala SO
F23 Rozrusznik
F24 Dodatkowa grzałka grzewcza 1, wspomaganie hamowania (napęd hybrydowy Plug-in)
F25
F26
F27
F28
F29
F30
F31 Pompa próżniowa/pompa wody (napęd hybrydowy Plug-in)
F32 Reflektory LED
F33 Pamięć wspomagania hamulców (napęd hybrydowy Plug-in)
F34 Pamięć wspomagania hamulców (napęd hybrydowy Plug-in)
F34 Przekaźnik (napęd hybrydowy Plug-in)
Zobacz także:  Audi A7 i S7 4G8 (2014-2015) - schematy bezpieczników i przekaźników



Panel przyrządów

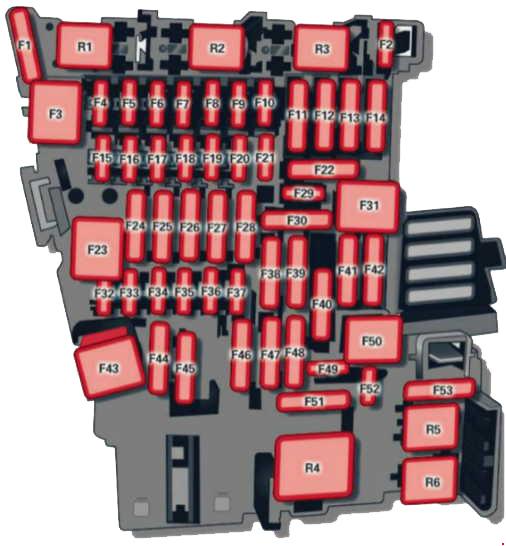

Audi A3 i S3 8V (2016) - schematy bezpieczników i przekaźników

Numer Opis
F1 Elementy silnika
F2 Regulacja siedziska
F3 Pokrywa pompy hydraulicznej (kabriolet)
F4 Sterowanie MMI, komponenty MMI
F5 Wejście
F6 Dźwignia zmiany biegów (automatyczna skrzynia biegów)
F7 Sterowanie klimatyzacją/biciem, dźwignia zmiany biegów (automatyczna skrzynia biegów), ogrzewanie postojowe, cewka przekaźnika ogrzewania tylnej szyby
F8 Diagnostyka, elektromechaniczny włącznik hamulca postojowego, włącznik światła, czujnik deszczu i światła, skrzynka komunikacyjna oświetlenia wewnętrznego (napęd hybrydowy Plug-in) system alarmowy antykradzieżowy
F9 Moduł przełącznika kolumny kierownicy
F10 Wyświetlacz
F11 Odwracalne napinacze pasów bezpieczeństwa po stronie kierowcy
F12 Obszar MMI
F13 Adaptacyjny moduł sterujący przepustnic/wtyczka serwisowa (napęd hybrydowy Plug-in”)
F14 Dmuchawa układu klimatyzacji
F15 Elektroniczna blokada kolumny kierownicy
F 16 Obszar MMI
F17 Klaster instrumentów
F18 Tylna kamera
F19 Przekonać kluczowy moduł sterowania systemem, system zbiorników
F20 System zbiorników
F21
F22
F23 Oświetlenie zewnętrzne, podgrzewane dysze płynu do spryskiwaczy
F24 Panoramiczny moduł sterowania szyberdachem/górnym elektrycznie, górny zatrzask zasilania (kabriolet)
F25 Drzwi boczne drzwi/napędów (na przykład elektryczne szyby)
F26 Ogrzewanie siedzenia
F27 Wzmacniacz dźwięku
F28 Górny moduł sterujący zasilania, elektronika (Cabriolet)
F29 Światła wewnętrzne
F30
F31 Oświetlenie zewnętrzne
F32 Systemy wspomagania kierowcy
F33 Poduszka powietrzna
F34 Podświetlenie przycisków, cewki przekaźnika ogrzewania górnej kabiny (Cabriolet) i przekaźnika gniazda, dźwięk wnętrza, włącznik światła cofania, czujnik temperatury
F35 Oświetlenie funkcyjne, diagnostyka, system sterowania zasięgiem reflektorów, czujnik jakości powietrza, automatyczne przyciemnianie lusterka wstecznego
F36 Prawy kierunkowskaz / prawy reflektor LED
F37 Lewy kierunkowskaz / lewe światło główne LED
F38 Akumulator wysokonapięciowy (napęd hybrydowy Plug-in)
F39 Drzwi boczne drzwi/przedniego pasażera (na przykład elektryczne szyby)
F40 Gniazda
F41 Odwracalne napinacze pasów bezpieczeństwa po stronie pasażera z przodu
F42 Elementy centralnego zamka, system spryskiwaczy przedniej szyby
F43 Reflektory, oświetlenie
F44 Napęd na wszystkie koła
F45
F46
F47 Wycieraczka tylnej szyby
F48 Zewnętrzny wzmacniacz szumów (napęd hybrydowy Plug-in)
F49 Rozrusznik, czujnik sprzęgła, cewka przekaźnika reflektorów, akumulator wysokonapięciowy (napęd hybrydowy Plug-in)
F50
F51
F52
F53 Odmgławiacz tylnej szyby
