W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A3 (8P) z lat: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013. Druga generacja Audi A3 została zaprezentowana w 2003 roku. Kodem fabrycznym tego pojazdu jest 8P/8PA/8P7. Podobnie jak poprzednik, Audi A3 II było dostępne od początku wyłącznie w […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A3 (8P) z lat: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Za zapalniczkę w Audi A3 (8P) odpowiada bezpiecznik numer 24, 20A w skrzynce bezpiecznikowej przedziału pasażerskiego.

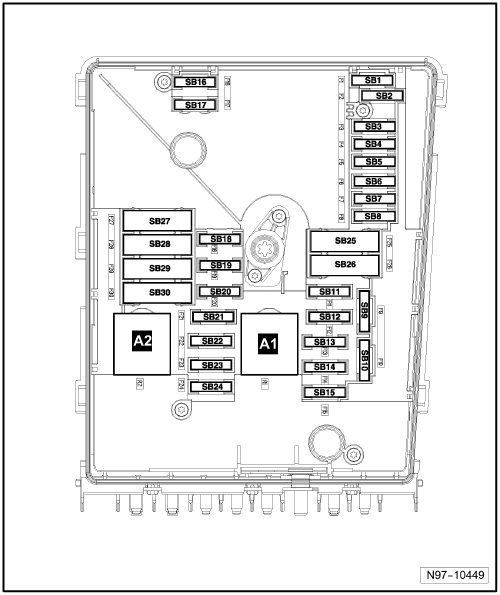

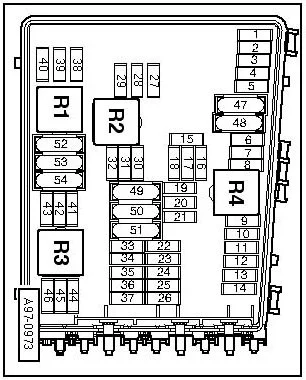

Komora silnika
Skrzynka przekaźnikowa
Element ten jest typowy dla Audi A3 z silnikami wysokoprężnymi i znajduje się w skrzynce rozprężnej.
Opis
Opis zależy od roku produkcji i wyposażenia.
Opis
Typ 1
| 1 | Przekaźnik głównych obwodów zapłonowych |
| 2 | Przekaźnik pompy płynu chłodzącego (AXX / B HZ / BMJ / B PY / B UB / BWA) |
| 3 | – |
| 4 | Przekaźnik pompy paliwa (BMJ / BUB) |
| F1 | (30A) Układ przeciwblokujący (ABS) |
| F2 | (30A) Układ przeciwblokujący (ABS) |
| F3 | (20A) ^ 2007: Wielofunkcyjny moduł sterujący 2 |
| F4 | (5A) Wielofunkcyjny moduł sterujący 1 |
| F5 | (15A) Klakson |
| F6 | (15A) Zarządzanie silnikiem |
| F7 | – |
| F8 | – |
| F9 | (10A) Zarządzanie silnikiem |
| F10 | (10A) Zarządzanie silnikiem |
| F11 | (10A) Zarządzanie silnikiem |
| F12 | (10A) Zarządzanie silnikiem |
| F13 | (15A) Układ sterowania skrzynią biegów (automatyczna skrzynia biegów) (manualna skrzynia biegów (DSG) |
| F14 | – |
| F15 | (10A) Silnik pompy płynu chłodzącego |
| F 16 | (5A) Moduł sterujący kolumny kierownicy |
| F17 | (5A) Tablica przyrządów |
| F18 | (30A) System audio |
| F19 | (15D / 25A) System audio;
System nawigacji. |
| F20 | (5A) System nawigacji;
Telefon. |
| F21 | – |
| F22 | – |
| F23 | (5A/10A) Zarządzanie silnikiem |
| F24 | (5A) Jednostka diagnostyczna |
| F25 | – |
| F26 | – |
| F27 | (5A) Zawór sterujący wydechem (BHZ) |
| F28 | (25A) Zarządzanie silnikiem |
| F29 | (5A) Przekaźnik pompy płynu chłodzącego;
Przekaźnik pompy powietrza wywiewanego. |
| F30 | (20A) Grzałka pomocnicza |
| F31 | (30A) Wycieraczka przedniej szyby |
| F32 | – |
| F33 | – |
| F34 | – |
| F35 | – |
| F36 | – |
| F37 | – |
| F38 | (10A) Moduł sterujący silnika wentylatora chłodzącego;
System zarządzania silnikiem. |
| F39 | (5A) Przełącznik świateł hamowania (czujnik położenia pedału hamulca);
Czujnik położenia pedału sprzęgła. |
| F40 | (20A) Zarządzanie silnikiem |
| F41 | – |
| F42 | (5A) Zarządzanie silnikiem |
| F43 | (30A) Zarządzanie silnikiem |
| F44 | – |
| F45 | – |
| F46 | – |
| F47 | (30A / 40A) Wielofunkcyjny moduł sterujący 1 |
| F48 | (30A / 40A) Wielofunkcyjny moduł sterujący 1 |
| F49 | (40A) ^ 2007: Skrzynka bezpieczników i przekaźników tablicy przyrządów;
Przekaźnik wielofunkcyjnej jednostki sterującej 2. |
| F50 | – |
| F51 | (40A) Zarządzanie silnikiem |
| F52 | (40A50A) ^ 2007: Skrzynka bezpieczników i przekaźników tablicy przyrządów;
Przekaźnik obwodu pomocniczego, wielofunkcyjna jednostka sterująca 1.. |
| F53 | (50A) ^ 2007: Fotele elektryczne;
Bezpiecznik tablicy przyrządów/skrzynka przekaźników |
| F54 | – |
Typ 2
| 1 | Przekaźnik 2 główne obwody zapłonowe |
| 2 | Przekaźnik rozrusznika |
| 3 | Przekaźnik pompy paliwa-1.6 (BGU) / 3.2 (BDB) |
| 4 | Przekaźnik 1 głównych obwodów zapłonowych |
| F1 | (30A) Układ przeciwblokujący (ABS) |
| F2 | (30A) Układ przeciwblokujący (ABS) |
| F3 | (20A) Wielofunkcyjny moduł sterujący2 |
| F4 | (5A) Wielofunkcyjny moduł sterujący 1- z wyjątkiem 3.2 (BDB) |
| F5 | (20A) Klakson |
| F6 | (5A / 20A / 30A) System zarządzania silnikiem – benzyna |
| F7 | (5A) Przełącznik świateł hamowania (czujnik położenia pedału hamulca) |
| F8 | (10A) Moduł sterujący silnika wentylatora chłodzącego, system zarządzania silnikiem |
| F9 | (10A) Zarządzanie silnikiem |
| F10 | (10A) Zarządzanie silnikiem |
| F11 | (25A) System zarządzania silnikiem – benzyna |
| F12 | (15A) Zarządzanie silnikiem |
| F13 | (20A) Automatyczna skrzynia biegów |
| F14 | |
| F15 | (40A) Rozrusznik |
| F 16 | (15A) Moduł sterujący kolumny kierownicy |
| F17 | (10A) Panel przyrządów |
| F18 | (30A) System audio |
| F19 | (15A) System audio;
System nawigacji. |
| F20 | (5A) Telefon |
| F21 | (10A) System nawigacji |
| F22 | |
| F23 | |
| F24 | (10A) Moduł diagnostyczny;
Wyłącznik zapłonu. |
| F25 | |
| F26 | (5A) System zarządzania silnikiem – Diesel |
| F27 | (10A) Nagrzewnica wentylacyjna skrzyni korbowej |
| F28 | (20A) Automatyczna skrzynia biegów |
| F29 | (10A / 20A) Zarządzanie silnikiem |
| F30 | (20A) Grzałka pomocnicza |
| F31 | (25A) Wycieraczka przedniej szyby |
| F32 | (10A) Zarządzanie silnikiem |
| F33 | (15A) Pompa wspomagająca paliwo |
| F34 | – |
| F35 | – |
| F36 | – |
| F37 | – |
| F38 | (10A) Sterowanie zasięgiem reflektorów |
| F39 | (5A) Czujnik temperatury oleju silnikowego;
Zestaw wskaźników. |
| F40 | (30A) Bezpiecznik tablicy rozdzielczej / skrzynka przekaźników 1 |
| F41 | – |
| F42 | (5A) System zarządzania silnikiem – benzyna |
| F43 | (20A) Pompa próżniowa serwo hamulca |
| F44 | System zarządzania silnikiem – Diesel |
| F45 | (10A/15A) Zarządzanie silnikiem |
| F46 | (10A) Zarządzanie silnikiem |
| F47 | (40A) Wielofunkcyjny moduł sterujący 1 |
| F48 | (40A) Wielofunkcyjny moduł sterujący 1 |
| F49 | (30A) Przekaźnik wielofunkcyjnego modułu sterującego 2 |
| F50 | – |
| F51 | (40A) System zarządzania silnikiem – benzyna |
| F52 | (50A) Wielofunkcyjny moduł sterujący 1 |
| F53 | (50A) Skrzynka bezpieczników i przekaźników tablicy przyrządów 1 (F32-F37) – z wyjątkiem 3.2 (BDB) |
| F54 | (50A) Moduł sterujący silnika wentylatora chłodzącego |
Typ 3
| 1 | Przekaźnik 2 główne obwody zapłonowe |
| 2 | Przekaźnik rozrusznika |
| 3 | Przekaźnik pompy paliwa (BDB / BGU / BMJ) |
| 4 | Przekaźnik 1 głównych obwodów zapłonowych |
| F1 | (30A) Układ przeciwblokujący (ABS) |
| F2 | (30A) Układ przeciwblokujący (ABS) |
| F3 | (20A) Wielofunkcyjny moduł sterujący 2 |
| F4 | (5A) Wielofunkcyjny moduł sterujący 1 (z wyjątkiem BDB / BMJ) |
| F5 | (20A) Klakson |
| F6 | (15A / 20A / 30A) Zarządzanie silnikiem |
| F7 | (5A) Przełącznik świateł hamowania (czujnik położenia pedału hamulca);
Czujnik położenia pedału sprzęgła. |
| F8 | (10A) Moduł sterujący silnika wentylatora chłodzącego;
System zarządzania silnikiem. |
| F9 | (10A) Silnik pompy płynu chłodzącego (jeśli jest w wyposażeniu);
System zarządzania silnikiem. |
| F10 | (10A) Zarządzanie silnikiem |
| F11 | (25A) System zarządzania silnikiem benzyna) |
| F12 | (15A) Zarządzanie silnikiem |
| F13 | (20A) Układ sterowania skrzynią biegów (automatyczna skrzynia biegów) (manualna skrzynia biegów (DSG) |
| F14 | – |
| F15 | (40A) Rozrusznik |
| F 16 | (15A) Moduł sterujący kolumny kierownicy |
| F17 | (10A) Panel przyrządów |
| F18 | (30A) System audio |
| F19 | (15A) System audio;
System nawigacji. |
| F20 | (5A) Telefon |
| F21 | (10A) System nawigacji |
| F22 | – |
| F23 | – |
| F24 | (10A) Jednostka diagnostyczna |
| F25 | – |
| F26 | (5A/10A) Zarządzanie silnikiem |
| F27 | (5A/10A) Nagrzewnica wentylacyjna skrzyni korbowej |
| F28 | (20A) Automatyczna skrzynia biegów |
| F29 | (10A20A) Zarządzanie silnikiem |
| F30 | (20A) Grzałka pomocnicza |
| F31 | (30A) Wycieraczka przedniej szyby |
| F32 | (10A) Zarządzanie silnikiem |
| F33 | (15A) Zarządzanie silnikiem |
| F34 | – |
| F35 | – |
| F36 | – |
| F37 | – |
| F38 | (10A) Sterowanie zasięgiem reflektorów |
| F39 | (5A) Czujnik stanu oleju silnikowego |
| F40 | (20 / 30A) Bezpiecznik na desce rozdzielczej / skrzynka przekaźników 1 (F1-F11 / F29-F31) (z wyjątkiem BDB / BMJ) |
| F41 | (10A) Zarządzanie silnikiem |
| F42 | (5AL0A) Zarządzanie silnikiem |
| F43 | (20A) Pompa próżniowa serwo hamulca (jeśli jest w wyposażeniu) |
| F44 | (10A) Zarządzanie silnikiem |
| F45 | (10A/15A) Zarządzanie silnikiem |
| F46 | (10A) Zarządzanie silnikiem |
| F47 | (40A) Wielofunkcyjny moduł sterujący 1 |
| F48 | (40A) Wielofunkcyjny moduł sterujący 1 |
| F49 | (30A) Bezpiecznik tablicy rozdzielczej / skrzynka przekaźników 1 (F1-F11 / F29-F31) – (BDB / BMJ);
Przekaźnik 2 wielofunkcyjnej jednostki sterującej. |
| F50 | – |
| F51 | (40A) Zarządzanie silnikiem |
| F52 | (50A) Skrzynka bezpieczników i przekaźników tablicy rozdzielczej;
Przekaźnik obwodu pomocniczego; Wielofunkcyjny moduł sterujący 1. |
| F53 | (50A) Bezpiecznik deski rozdzielczej / skrzynka przekaźników 1 (F32-F37) – (BDB / BMJ) |
| F54 | (50A) Moduł sterujący silnika wentylatora chłodzącego |
Opis
| 1 | Przekaźnik głównych obwodów zapłonowych |
| 2 | Przekaźnik pompy BSE |
| F1 | (20A) ^ 2007: Wielofunkcyjna jednostka sterująca2 |
| F2 | (5A) Moduł sterujący kolumny kierownicy |
| F3 | (5A) Wielofunkcyjny moduł sterujący 1 |
| F4 | (30A) Układ przeciwblokujący (ABS) |
| F5 | (15A) Układ sterowania skrzynią biegów (automatyczna skrzynia biegów) (manualna skrzynia biegów (DSG) |
| F6 | (5A) Moduł sterowania klastrem instrumentów |
| F7 | – |
| F8 | (15D / 25A) System audio;
System nawigacji. |
| F9 | (5A) System nawigacji;
Telefon. |
| F10 | (5A/10A) Zarządzanie silnikiem |
| F11 | (20A) Dodatkowa grzałka |
| F12 | (5A) Jednostka diagnostyczna |
| F13 | (25A / 30A) Zarządzanie silnikiem |
| F14 | (20A) Zarządzanie silnikiem |
| F15 | (5A/10A/15A) Zarządzanie silnikiem |
| F 16 | (30A) Układ przeciwblokujący (ABS) |
| F17 | (15A) Klakson |
| F18 | (30A) System audio |
| F19 | (30A) Wycieraczka przedniej szyby |
| F20 | (20А) Zawór regulacyjny regulatora ciśnienia paliwa (BPT / BPU / BYT) |
| F21 | (10A/15A) Zarządzanie silnikiem |
| F22 | (5A) Przełącznik świateł hamowania (czujnik położenia pedału hamulca);
Czujnik położenia pedału sprzęgła. |
| F23 | (5A/10A/15A) Przekaźnik pompy płynu chłodzącego;
System zarządzania silnikiem. |
| F24 | (10A) Moduł sterujący silnika wentylatora chłodzącego (niektóre modele);
System zarządzania silnikiem. |
| F25 | (30A / 40A) Wielofunkcyjna jednostka sterująca 1 |
| F26 | (30A / 40A) Wielofunkcyjna jednostka sterująca 1 |
| F27 | (40A) Pompa układu powietrza wywiewanego (BSE) |
| F28 | (40A) ^ 2007: Skrzynka bezpieczników i przekaźników tablicy przyrządów, przekaźnik 2, wielofunkcyjny moduł sterujący |
| F29 | (50A) ^ 2007: Fotele elektryczne, bezpiecznik tablicy przyrządów / skrzynka przekaźników |
| F30 | (40A50A) ^ 2007: Bezpiecznik tablicy przyrządów / skrzynka przekaźników 1, przekaźnik obwodu pomocniczego, wielofunkcyjna jednostka sterująca 1. |
Bezpieczniki akumulatora
Typ 1
| F1 | (150A / 200A) Generator |
| F2 | (80A) Wspomaganie kierownicy |
| F3 | (80A) Silnik wentylatora chłodzącego |
| F4 | (80A) Bezpiecznik deski rozdzielczej / skrzynka przekaźników 1;
Bezpiecznik deski rozdzielczej / skrzynka przekaźników 2 ^ 2) – BDB |
| F5 | (100A) Dodatkowa grzałka |
| F6 | (50A) Bezpiecznik deski rozdzielczej / skrzynka przekaźników 1 (F12-F17 / F44-F45) -3,2 (BDB) |
| F7 | – |
Typ 2
| F1 | (150A / 200A) Generator |
| F2 | (80A) Wspomaganie kierownicy |
| F3 | (50A) Moduł sterujący silnika wentylatora chłodzącego |
| F4 | (80A) ^ 10/05 Bezpiecznik na desce rozdzielczej / skrzynka przekaźników |
| F5 | (80A) 11/05-07: Bezpiecznik deski rozdzielczej / skrzynka przekaźników |
| F6 | – |
| F7 | (50A / 80A) Pojazdy serwisowe |

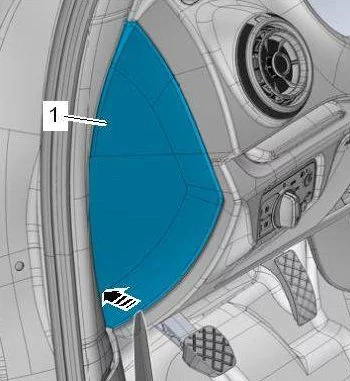

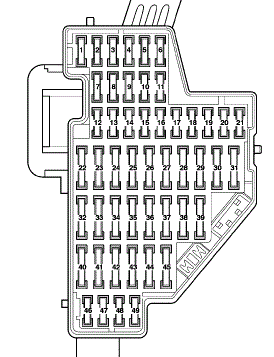

Skrzynka bezpieczników w przedziale pasażerskim
Znajduje się po lewej stronie deski rozdzielczej.
Opis
| F1 | (10A) Złącze diagnostyczne;
System zarządzania silnikiem; Sterowanie zasięgiem reflektorów; Włącznik świateł; Moduł sterujący przyczepy. |
| F2 | (10A) System sterowania automatyczną skrzynią biegów;
Manualna skrzynia biegów (DSG); System ABS; Włącznik świateł hamowania (czujnik położenia pedału hamulca); Jednostka diagnostyczna; System zarządzania silnikiem; Elektroniczna jednostka sterująca 4WD; Wspomaganie kierownicy. |
| F3 | (5A) Poduszka powietrzna |
| F4 | (5A) Czujnik stanu oleju silnikowego;
System zdalnego sterowania drzwiami garażowymi; Wewnętrzne lusterko wsteczne; System nawigacji; Podgrzewacze siedzeń; System ogrzewania i klimatyzacji; Sterowanie systemu parkowania; Światła cofania (z manualną skrzynią biegów); Wyłącznik główny TCS/ESP; Jednostka sterująca do wykrywania zajętości siedzeń; System monitorowania ciśnienia w oponach; Podgrzewacze dysz spryskiwaczy przedniej szyby. |
| F5 | (5A) Moduł sterowania reflektorami ksenonowymi (po lewej) |
| F6 | (5A) Moduł sterujący reflektorów ksenonowych (po prawej) |
| F7 | – |
| F8 | – |
| F9 | – |
| F10 | – |
| F11 | – |
| F12 | (10A) Moduł sterowania drzwiami (kierowca);
Moduł sterowania drzwiami (pasażer). |
| F13 | (10A) Moduł sterowania drzwiami (tylny lewy);
Moduł sterowania drzwiami (tylny prawy); Wielofunkcyjny moduł sterowania 2. |
| F14 | (10A) Automatyczny system sterowania skrzynią biegów;
Ręczna skrzynia biegów (DSG); System ABS (niektóre modele); Moduł kontroli parkowania. |
| F15 | (10A) Lampki wewnętrzne |
| F 16 | (10A) Czujnik deszczu i nasłonecznienia;
Odbiornik zdalnego sterowania nagrzewnicy dodatkowej; Gniazdo diagnostyczne ogrzewania i klimatyzacji. |
| F17 | (5A) System antykradzieżowy |
| F18 | – |
| F19 | – |
| F20 | – |
| F21 | – |
| F22 | (40) Ogrzewanie, klimatyzator |
| F23 | (30A) Silnik podnośnika szyby drzwi kierowcy |
| F24 | (20A) Zapalniczka |
| F25 | (30A) Podgrzewana tylna szyba |
| F26 | (20A) Złącze ładowania |
| F27 | (15A) Moduł sterujący pompy paliwa (jeśli jest na wyposażeniu);
Przekaźnik pompy paliwa (jeśli jest na wyposażeniu); Przekaźnik rozruchu (układ paliwowy) (jeśli jest na wyposażeniu). |
| F28 | (30A) Silnik szyby elektrycznej (tylny lewy);
Silnik szyby elektrycznej (tylny prawy). |
| F29 | – |
| F30 | (20A) Automatyczna skrzynia biegów |
| F31 | (20A) Pompa próżniowa serwo hamulca (jeśli jest w wyposażeniu) |
| F32 | (30A) Spryskiwacze reflektorów |
| F33 | (20A) Szyberdach |
| F34 | (20A) Podgrzewane siedzenia |
| F35 | – |
| F36 | (10A) Fotele elektryczne |
| F37 | (20A) Klimatyzacja;
Ogrzewanie siedzeń. |
| F38 | (30A) Silnik okna elektrycznego drzwi pasażera |
| F39 | – |
| F40 | (40) Grzejnik / klimatyzator |
| F41 | (15A) Spryskiwacz tylnej szyby |
| F42 | (15A) Pompa spryskiwacza szyby przedniej/tylnej |
| F43 | (20A) Wielofunkcyjny moduł sterujący 2 |
| F44 | (20A) Moduł sterujący przyczepy |
| F45 | (15A / 20A) Moduł sterujący przyczepy |
| F46 | (10A) Gniazdo przyczepy |
| F47 | (5A) Złącze telefoniczne |
| F48 | (10A) Pojazd szkoleniowy |
| F49 | (5A) Pojazdy serwisowe, pojazd szkoleniowy |
Brak komentarzy.
