W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo XC60 z lat: 2016.

Volvo XC60 (2016) jest kolejnym rocznikiem drugiej generacji tego luksusowego SUV-a. Model ten kontynuował tradycję Volvo jako pojazdu łączącego styl, komfort, i zaawansowane technologie. Oto kilka kluczowych informacji na temat Volvo XC60 z roku 2016:

  1. Design: XC60 (2016) kontynuował charakterystyczny skandynawski design marki Volvo. Model ten zachował wyrazisty grill z charakterystycznym logo oraz reflektory w kształcie „T”, które nadawały mu rozpoznawalny wygląd.
  2. Wnętrze: Wnętrze XC60 (2016) było znane z wysokiej jakości wykonania i luksusowych materiałów. Przestronne siedzenia i ergonomiczny układ konsoli centralnej zapewniały wygodę dla kierowcy i pasażerów. Warto zaznaczyć, że Volvo jest znane z dbałości o bezpieczeństwo, co przejawia się również w projektowaniu wnętrza.
  3. Technologia: Volvo XC60 (2016) był dostępny z zaawansowanymi systemami technologicznymi, w tym z systemem City Safety, który pomagał w unikaniu kolizji w niskich prędkościach. Ponadto, model ten oferował wiele opcji w zakresie systemów multimedialnych, nawigacji, oraz innych zaawansowanych funkcji.
  4. Silniki: Samochód ten dostępny był z różnymi jednostkami napędowymi, w tym benzynowymi, dieslami oraz wariantami hybrydowymi. To dawało klientom szeroki wybór w zależności od preferencji dotyczących osiągów i ekonomii paliwa.
  5. Ekologia: Volvo kontynuowało dążenie do bardziej ekologicznych rozwiązań, a modele hybrydowe były dostępne w ofercie XC60 (2016), co przyczyniało się do redukcji emisji CO2.
  6. Popularność: Volvo XC60 (2016) był kontynuacją popularności tego modelu na rynku luksusowych SUV-ów. Marka Volvo słynie z zaawansowanych systemów bezpieczeństwa i innowacji technologicznych, co przyciągało klientów.
  7. Następca: Po roku 2016 Volvo kontynuowało rozwijanie kolejnych generacji XC60, wprowadzając nowe usprawnienia i innowacje w dziedzinie technologii, bezpieczeństwa i wydajności.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Volvo XC90 (2005) - schematy bezpieczników i przekaźników

Bezpieczniki – komora silnika

Volvo XC60 (2016) - schematy bezpieczników i przekaźników

A – Górna komora silnika

B – Przednia komora silnika

C – Dolna komora silnika

Numer Opis Ampery [A]
1 Wyłącznik automatyczny: centralny moduł elektryczny pod schowkiem A 50
2 Wyłącznik automatyczny: centralny moduł elektryczny pod schowkiem 50
3 Wyłącznik automatyczny: centralny moduł elektryczny w bagażniku A 60
4 Wyłącznik automatyczny: centralny moduł elektryczny pod schowkiem A 60
5 Wyłącznik automatyczny: centralny moduł elektryczny pod schowkiem A 60
6
7
8 Przednia szyba czołowa *- strona kierowcy 40
9 Wycieraczki 30
10
11 Dmuchawa systemu klimatyzacji A 40
12 Przednia szyba czołowa * – strona pasażera 40
13 Pompa ABS 40
14 Zawory ABS 20
15 Spryskiwacze reflektorów 20
16 Aktywne poziomowanie świateł zakrętowych * 10
17 Centralny moduł elektryczny (pod schowkiem) 20
18 ABS 5
19 Regulowana siła kierowania * 5
20 Moduł sterujący silnika (ECM);

Skrzynia biegów;

SRS.

10
21 Podgrzewane dysze spryskiwaczy * 10
22
23 Panel oświetleniowy 5
24
25
26
27 Cewki przekaźników 5
28 Dodatkowe światła * 20
29 Klakson 15
30 Cewki przekaźnika, moduł sterujący silnika (ECM) 10
31 Moduł sterujący – automatyczna skrzynia biegów 15
32 Sprężarka klimatyzacji (nie dotyczy silników 4-cylindrowych) 15
33 Cewki przekaźnika klimatyzacji;

Cewki przekaźników w zimnej strefie komory silnika dla Start / Stop.

5
34 Przekaźnik rozrusznika A 30
35 Moduł sterujący silnika (silniki 4-cylindrowe);

Cewki zapłonowe (silniki 5-cylindrowe).

20
36 Moduł sterujący silnika (silniki 4-cylindrowe) 20
Moduł sterujący silnika (silniki 5-cylindrowe) 10
37 4-cyl. silniki:

masowy miernik powietrza,

termostat,

zawór EVAP.

10
5-cyl. silniki:

układ wtryskowy,

moduł sterujący silnika.

15
38 Sprężarka klimatyzacji (silniki 5-cyl.);

Zawory silnika;

Czujnik poziomu oleju (tylko 5-cyl.).

10
Zawory silnika;

Pompa oleju;

Centralnie podgrzewana sonda lambda (silniki 4-cyl.).

15
39 Przednie i tylne podgrzewane czujniki tlenu (silniki 4-cylindrowe);

Zawór EVAP (silniki 5-cylindrowe);

Podgrzewane czujniki tlenu (silniki 5-cylindrowe).

15
40 Pompa oleju;

Nagrzewnica skrzyni korbowej;

Pompa płynu chłodzącego (silniki 5-cylindr.owe)

10
Cewki zapłonowe (silniki 4-cylindrowe) 15
41 Wykrywanie wycieków paliwa (silniki 5-cylindrowe);

Moduł sterujący żaluzją chłodnicy (silniki 5-cylindrowe).

5
Wykrywanie wycieków paliwa;

Elektromagnes klimatyzacji (silniki 4-cyl.).

7,5
42 Pompa płynu chłodzącego (silniki 4-cyl.) 50
43 Wentylator chłodzący 60 lub 80 (silniki 4-cylindrowe)
60 (silniki 5-cylindrowe)
44 Wspomaganie kierownicy 100
* – Opcja / wyposażenie dodatkowe, więcej informacji, patrz Wprowadzenie
A – Ta pozycja nie jest używana w pojazdach z opcjonalną funkcją Start / Stop

Bezpieczniki – schowek na rękawiczki

Volvo XC60 (2016) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników A : Ogólne bezpieczniki

Skrzynka bezpieczników B : Bezpieczniki modułu sterującego

Pozycje: skrzynka bezpieczników A

Numer Opis Ampery [A]
1 Wyłącznik automatyczny systemu Infotainment i bezpieczników 16-20 40
2 Spryskiwacze szyby przedniej 25
3
4
5
6
7 Gniazdo 12 V (przestrzeń bagażowa) 15
8 Sterowanie w drzwiach kierowcy 20
9 Elementy sterujące w drzwiach pasażera 20
10 Elementy sterujące w prawych tylnych drzwiach pasażera 20
11 Elementy sterujące w lewych tylnych drzwiach pasażera 20
12 Napęd bezkluczykowy * 20
13 Fotel kierowcy z napędem * 20
14 Elektrycznie sterowane siedzenie pasażera z przodu * 20
15
16 Wyświetlacz systemu Infotainment 5
17 System audio-nawigacyjny;

Wzmacniacz;

Radio satelitarne SiriusXM ™ *.

10
18 Moduł sterujący Sensus 15
19 Zestaw głośnomówiący Bluetooth 5
20
21 Laminowany dach panoramiczny *;

Dodatkowe oświetlenie;

Czujnik systemu klimatyzacji.

5
22 Gniazda 12 V w konsoli między fotelami 15
23 Podgrzewane tylne siedzenie * (strona pasażera) 15
24 Podgrzewane tylne siedzenie * (po stronie kierowcy) 15
25
26 Podgrzewane siedzenie pasażera z przodu * 15
27 Podgrzewany fotel kierowcy * 15
28 Asystent parkowania *;

System informacji o martwym polu (BLIS) *;

Kamera parkowania *.

5
29 Moduł sterujący napędu na wszystkie koła * 15
30 System aktywnego podwozia * 10

Pozycje: skrzynka bezpieczników B

Numer Opis Ampery [A]
1 Wycieraczka tylnej klapy 15
2
3 Dodatkowe oświetlenie przednie;

Sterowanie szybą w drzwiach kierowcy;

Elektrycznie regulowane fotele *.

7,5
4 Tablica przyrządów 5
5 Adaptacyjny tempomat;

Ostrzeżenie o kolizji *.

10
6 Oświetlenie dodatkowe;

Czujnik deszczu *;

Bezprzewodowy system sterowania HomeLInk® *.

7,5
7 Moduł kierownicy 7,5
8 Centralne ryglowanie: drzwiczki wlewu paliwa. 10
9 Elektrycznie podgrzewana kierownica * 15
10 Szyba przednia podgrzewana elektrycznie * 15
11 Odryglowanie tylnej klapy 10
12 Elektrycznie składane zagłówki tylnych siedzeń * 10
13 Pompa paliwowa 20
14 Panel sterowania systemem klimatyzacji 5
15
16 Alarm;

Pokładowy system diagnostyczny.

5
17 Radio satelitarne *;

Wzmacniacz systemu audio.

10
18 System poduszek powietrznych;

Czujnik wagi pasażera.

10
19 System ostrzegania o kolizji * 5
20 Czujnik pedału przyspieszenia;

Funkcja automatycznego przyciemniania lusterek;

Podgrzewane tylne siedzenia *.

7,5
21
22 Światła stopu 5
23 Siłownik szyberdachu * 20
24 Immobiliser 5

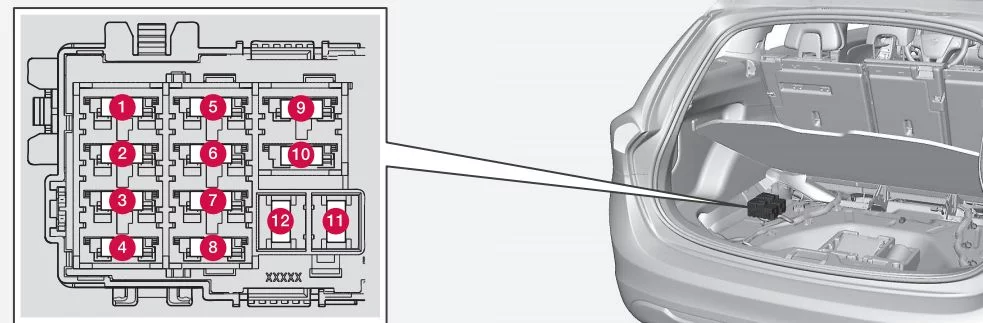

Bezpieczniki – przestrzeń ładunkowa / bagażnik

Volvo XC60 (2016) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Elektryczny hamulec postojowy (lewa strona) 30
2 Elektryczny hamulec postojowy (prawa strona) 30
3 Ogrzewana szyba tylna 30
4 Gniazdo przyczepy 2 * 15
5 Elektrycznie sterowana klapa tylna * 20
6
7
8
9
10
11 Gniazdo przyczepy 1 * 40
12

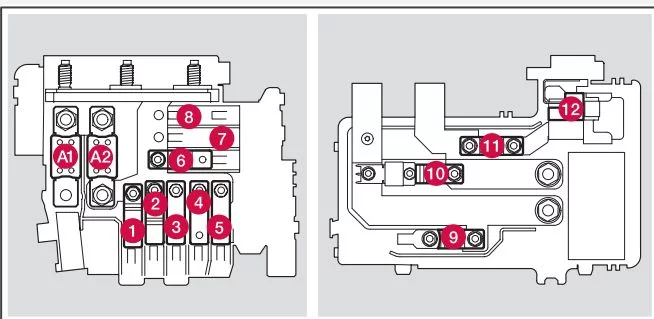

Bezpieczniki – strefa zimna komory silnika (tylko Start / Stop) – Opcja w wersji 4-cyl. silniki

Volvo XC60 (2016) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
A1 Wyłącznik automatyczny: centralny moduł elektryczny w komorze silnika 175
A2 Wyłącznik automatyczny: skrzynki bezpieczników pod schowkiem na rękawiczki, centralny moduł elektryczny w bagażniku 175
1
2 Wyłącznik automatyczny: skrzynka bezpieczników B pod schowkiem na rękawiczki 50
3 Wyłącznik automatyczny: skrzynka bezpieczników A pod schowkiem na rękawiczki 60
4 Wyłącznik automatyczny: skrzynka bezpieczników A pod schowkiem na rękawiczki 60
5 Wyłącznik automatyczny: centralny moduł elektryczny w bagażniku 60
6 Dmuchawa systemu klimatyzacji 40
7
8
9 Przekaźnik rozrusznika 30
10 Dioda wewnętrzna 50
11 Akumulator pomocniczy 70
12 Centralny moduł elektryczny: napięcie odniesienia akumulatora pomocniczego, punkt ładowania akumulatora pomocniczego 15
