W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo XC60 z lat: 2012.

Volvo XC60 z roku 2012 kontynuowało swoją pozycję w segmencie luksusowych SUV-ów, oferując komfort, bezpieczeństwo i zaawansowane technologie, które są charakterystyczne dla marki Volvo. Oto kilka kluczowych informacji na temat Volvo XC60 z roku 2012:

Design: W 2012 roku Volvo XC60 zachowywało charakterystyczny, nowoczesny design, który cechował się smukłymi liniami nadwozia i charakterystycznym trapezoidalnym grillem z logo Volvo. Samochód reprezentował elegancję i minimalistyczny styl szwedzkiego projektu.
Wersje wyposażenia: Model XC60 był dostępny w różnych wersjach wyposażenia, które umożliwiały klientom dostosowanie samochodu do swoich potrzeb i preferencji. Wersja R-Design nadal była dostępna i charakteryzowała się sportowym wyglądem oraz dodatkowymi usprawnieniami mechanicznymi.
Silniki: W roku 2012 XC60 oferowało różne jednostki napędowe, w tym benzynowe, dieselowe oraz wersje hybrydowe. Wybór silnika zależał od rynku i preferencji klienta. Dostępne jednostki napędowe były bardziej efektywne i oszczędne niż w poprzednich rocznikach, co przyczyniło się do zwiększenia wydajności paliwowej.
Bezpieczeństwo: Bezpieczeństwo pozostawało priorytetem marki Volvo, a XC60 z roku 2012 był wyposażony w zaawansowane systemy bezpieczeństwa. Samochód korzystał z technologii City Safety, która automatycznie hamowała w przypadku zbliżającej się kolizji w warunkach miejskich. Ponadto, XC60 był wyposażony w systemy ostrzegające o opuszczeniu pasa ruchu, kontrolę stabilności i wiele innych zaawansowanych rozwiązań bezpieczeństwa.
Technologia: Model XC60 nadal oferował zaawansowane technologie, takie jak system multimedialny z ekranem dotykowym, nawigacja GPS, systemy audio wysokiej jakości oraz łączność Bluetooth. Wersje wyposażone w system Sensus Connect pozwalały na łatwe podłączanie smartfonów i korzystanie z aplikacji online.
Zmiany w 2012 roku: W 2012 roku Volvo wprowadziło pewne ulepszenia w modelu XC60, w tym usprawnienia w dziedzinie efektywności paliwowej oraz dodatkowe opcje wyposażenia.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Bezpieczniki – komora silnika

Volvo XC60 (2012) - schematy bezpieczników i przekaźników

A – Górna komora silnika

B – Przednia komora silnika

C – Dolna komora silnika

Numer	Opis	Ampery [A]
1	Wyłącznik obwodu	50
2	Wyłącznik obwodu	50
3	Wyłącznik obwodu	60
4	Wyłącznik obwodu	60
5	Wyłącznik obwodu	60
6	–	–
7	–	–
8	Przednia szyba czołowa *	20
9	Wycieraczki	30
10	–	–
11	Dmuchawa systemu klimatyzacji	40
12	–	–
13	Pompa ABS	40
14	Zawory ABS	20
15	–	–
16	Aktywne poziomowanie świateł zakrętowych *	10
17	Centralny moduł elektryczny	20
18	ABS	5
19	Siła kierowania zależna od prędkości *	5
20	Moduł sterujący silnika (ECM); Skrzynia biegów; SRS.	10
21	Podgrzewane dysze spryskiwaczy *	10
22	–	–
23	Panel oświetleniowy	5
24	–	–
25	–	–
26	–	–
27	Skrzynia komory silnika	5
28	Dodatkowe światła *	20
29	Klakson	15
30	Cewki przekaźnika; Moduł sterujący silnika (ECM).	10
31	Moduł sterujący – automatyczna skrzynia biegów	15
32	Sprężarka klimatyzacji	15
33	Cewki przekaźników	5
34	Przekaźnik rozrusznika	30
35	Cewki zapłonowe	20
36	Moduł sterujący silnika	10
37	Układ wtryskowy; Miernik masy powietrza; Moduł sterujący silnika.	15
38	Sprężarka klimatyzacji; Zawory silnika.	10
39	Zawór EVAP; Podgrzewana sonda lambda.	15
40	–	–
41	Wykrywanie wycieków paliwa	5
42	–	–
43	Wentylator chłodzący	80
44	Elektrohydrauliczne wspomaganie kierownicy	100

Bezpieczniki – schowek na rękawiczki

Skrzynka bezpieczników A : Ogólne bezpieczniki

Skrzynka bezpieczników B : Bezpieczniki modułu sterującego

Pozycje: skrzynka bezpieczników A

Numer	Opis	Ampery [A]
1	Wyłącznik automatyczny systemu Infotainment i bezpieczników 16-20,	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Gniazdo 12 V (przestrzeń bagażowa)	15
8	Sterowanie w drzwiach kierowcy	20
9	Elementy sterujące w drzwiach pasażera	20
10	Elementy sterujące w prawych tylnych drzwiach pasażera	20
11	Elementy sterujące w lewych tylnych drzwiach pasażera	20
12	Napęd bezkluczykowy *	20
13	Fotel kierowcy z napędem *	20
14	Elektrycznie sterowane siedzenie pasażera z przodu *	20
15	Składane zagłówki tylnych siedzeń *	15
16	Moduł sterujący systemu Infotainment	5
17	System Infotainment; Radio satelitarne SiriusXM ™.	10
18	System Infotainment	15
19	Zestaw głośnomówiący Bluetooth	5
20	System rozrywki dla pasażerów z tyłu (RSE) *	7,5
21	Laminowany dach panoramiczny *; Dodatkowe oświetlenie; Czujnik systemu klimatyzacji.	5
22	Gniazda 12 V.	15
23	Podgrzewane tylne siedzenie * (strona pasażera)	15
24	Podgrzewane tylne siedzenie * (po stronie kierowcy)	15
25	–	–
26	Podgrzewane siedzenie pasażera z przodu *	15
27	Podgrzewany fotel kierowcy *	15
28	Asystent parkowania ; Moduł sterujący zaczepu przyczepy ; Kamera wspomagająca parkowanie *.	5
29	Moduł sterujący napędu na wszystkie koła *	5
30	System aktywnego podwozia *	10

Pozycje: skrzynka bezpieczników B

Numer	Opis	Ampery [A]
1	Wycieraczka tylnej klapy	15
2	–	–
3	Dodatkowe oświetlenie z przodu; Sterowanie szybą w drzwiach kierowcy; Fotel(e) z elektryczną regulacją ; Bezprzewodowy system sterowania HomeLInk® .	7,5
4	Wyświetlacz informacji na tablicy przyrządów	5
5	Adaptacyjny tempomat; Ostrzeżenie o kolizji *.	10
6	Oświetlenie dodatkowe; Czujnik deszczu *.	7,5
7	Moduł kierownicy	7,5
8	Centralne ryglowanie: drzwiczki wlewu paliwa.	10
9	Spryskiwacz szyby tylnej	15
10	Spryskiwacz szyby przedniej	15
11	Odryglowanie tylnej klapy	10
12	–	10
13	Pompa paliwowa	20
14	Panel sterowania systemem klimatyzacji; Alarmowy czujnik ruchu *.	5
15	–	–
16	Alarm; Pokładowy system diagnostyczny.	5
17	–	10
18	System poduszek powietrznych; Czujnik wagi pasażera.	10
19	System ostrzegania o kolizji *	5
20	Pedał przyspieszenia; Funkcja automatycznego przyciemniania lusterek; Podgrzewane tylne siedzenia *.	7,5
21	–	–
22	Światła stopu	5
23	Laminowany dach panoramiczny	20
24	Immobiliser	5

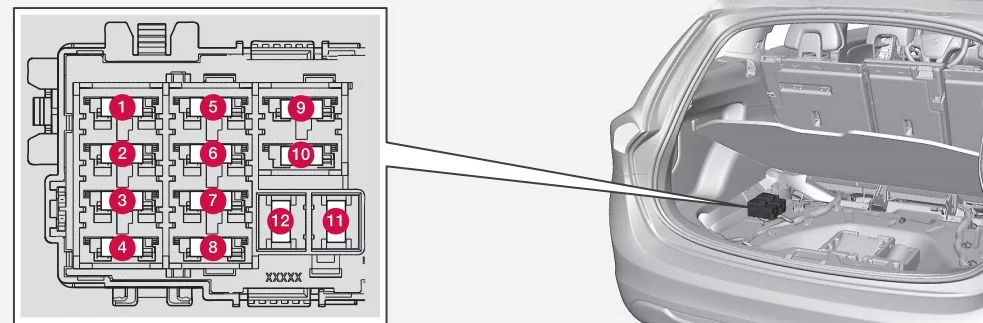

Bezpieczniki – przestrzeń ładunkowa / bagażnik

Numer	Opis	Ampery [A]
1	Elektryczny hamulec postojowy (lewa strona)	30
2	Elektryczny hamulec postojowy (prawa strona)	30
3	Ogrzewana szyba tylna	30
4	Gniazdo przyczepy 2 *	15
5	Elektrycznie sterowana klapa tylna *	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Gniazdo przyczepy 1 *	40
12	–	–

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
