Volvo XC60 (2011) – schematy bezpieczników i przekaźników

Rocznik 2011
Zaktualizowano 6.09.2023
Volvo XC60 (2011) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo XC60 z lat: 2011.

Volvo XC60 z roku 2011 kontynuowało swoją pozycję w segmencie luksusowych SUV-ów, oferując komfort, bezpieczeństwo i zaawansowane technologie, które są charakterystyczne dla marki Volvo. Oto kilka kluczowych informacji na temat Volvo XC60 z roku 2011:

  1. Design: Volvo XC60 z 2011 roku zachowywało charakterystyczny, nowoczesny design, który cechował się smukłymi liniami nadwozia i charakterystycznym trapezoidalnym grillem z logo Volvo. Samochód reprezentował elegancję i minimalistyczny styl szwedzkiego projektu.
  2. Wersje wyposażenia: Model XC60 był dostępny w różnych wersjach wyposażenia, które umożliwiały klientom dostosowanie samochodu do swoich potrzeb i preferencji. Wersja R-Design nadal była dostępna i charakteryzowała się sportowym wyglądem oraz dodatkowymi usprawnieniami mechanicznymi.
  3. Silniki: W roku 2011 Volvo XC60 oferowało różne jednostki napędowe, w tym benzynowe, dieselowe oraz wersje hybrydowe. Wybór silnika zależał od rynku i preferencji klienta.
  4. Bezpieczeństwo: Bezpieczeństwo pozostawało priorytetem marki Volvo, a XC60 z roku 2011 był wyposażony w zaawansowane systemy bezpieczeństwa. Samochód korzystał z technologii City Safety, która automatycznie hamowała w przypadku zbliżającej się kolizji w warunkach miejskich. Ponadto, XC60 był wyposażony w systemy ostrzegające o opuszczeniu pasa ruchu i wiele innych zaawansowanych rozwiązań bezpieczeństwa.
  5. Technologia: Model XC60 nadal oferował zaawansowane technologie, takie jak system multimedialny z ekranem dotykowym, nawigacja GPS, systemy audio wysokiej jakości oraz łączność Bluetooth. Wersje wyposażone w system Sensus Connect pozwalały na łatwe podłączanie smartfonów i korzystanie z aplikacji online.
  6. Zmiany w 2011 roku: W 2011 roku Volvo wprowadziło pewne ulepszenia w modelu XC60, w tym nowe jednostki napędowe o większej efektywności i oszczędności paliwa oraz dodatkowe opcje wyposażenia.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Bezpieczniki – komora silnika

Volvo XC60 (2011) - schematy bezpieczników i przekaźników

A – Górna komora silnika

B – Przednia komora silnika

C – Dolna komora silnika

Numer Opis Ampery [A]
1 Wyłącznik obwodu 50
2 Wyłącznik obwodu 50
3 Wyłącznik obwodu 60
4 Wyłącznik obwodu 60
5 Wyłącznik obwodu 60
6 – –
7 – –
8 Przednia szyba czołowa* 20
9 Wycieraczki 30
10 – –
11 Dmuchawa systemu klimatyzacji 40
12 – –
13 Pompa ABS 40
14 Zawory ABS 20
15 – –
16 Aktywne poziomowanie świateł zakrętowych* 10
17 Centralny moduł elektryczny 20
18 Zasilanie ABS 15 5
19 Siła kierowania zależna od prędkości* 5
20 Moduł sterujący silnika (ECM);

Skrzynia biegów;

SRS.

 10
21 Podgrzewane dysze spryskiwaczy* 10
22 Pompa próżniowa I5T 5
23 Panel oświetleniowy 5
24 – –
25 – –
26 – –
27 Skrzynia komory silnika 5
28 Dodatkowe światła* 20
29 Klakson 15
30 Cewki przekaźnika;

Moduł sterujący silnika (ECM)

 10
31 Moduł sterujący – automatyczna skrzynia biegów 15
32 Sprężarka klimatyzacji 15
33 Cewki przekaźników 5
34 Przekaźnik rozrusznika 30
35 Cewki zapłonowe 20
36 Moduł sterujący silnika (ECM);

Przepustnica.

 10
37 System wtrysku 15
38 Zawory silnika 10
39 Zawór EVAP;

Podgrzewana sonda lambda.

 15
40 Ogrzewanie wentylacji skrzyni korbowej 20
41 Wykrywanie wycieków paliwa 5
42 – –
43 Wentylator chłodzący 80
44 Elektrohydrauliczne wspomaganie kierownicy 100

Bezpieczniki – schowek na rękawiczki

Volvo XC60 (2011) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników A : Ogólne bezpieczniki

Skrzynka bezpieczników B : Bezpieczniki modułu sterującego

Pozycje: skrzynka bezpieczników A

Numer Opis Ampery [A]
1 Bezpiecznik:

system audio,

Subwoofer*.

 40
2 – –
3 – –
4 – –
5 – –
6 – –
7 Gniazdo 12 V (przestrzeń bagażowa) 15
8 Sterowanie w drzwiach kierowcy 20
9 Elementy sterujące w drzwiach pasażera 20
10 Elementy sterujące w prawych tylnych drzwiach pasażera 20
11 Elementy sterujące w lewych tylnych drzwiach pasażera 20
12 Napęd bezkluczykowy* 20
13 Fotel kierowcy z napędem* 20
14 Elektrycznie sterowane siedzenie pasażera z przodu* 20
15 Składane zagłówki tylnych siedzeń* 15
16 – –
17 System audio;

Wyświetlacz systemu nawigacji *

 10
18 System nagłośnienia 15
19 Zestaw głośnomówiący Bluetooth 5
20 – –
21 Laminowany dach panoramiczny*;

Dodatkowe oświetlenie;

Czujnik systemu klimatyzacji.

 5
22 Gniazda 12 V. 15
23 Podgrzewane siedzenie pasażera z przodu* 15
24 Podgrzewany fotel kierowcy* 15
25 – –
26 Podgrzewane tylne siedzenie pasażera (prawe)* 15
27 Podgrzewane tylne siedzenie pasażera (lewe)* 15
28 Asystent parkowania*;

System nawigacyjny Volvo*;

Kamera parkowania*.

 5
29 Moduł sterujący napędu na wszystkie koła* 5
30 System aktywnego podwozia* 10

Pozycje: skrzynka bezpieczników B

Numer Opis Ampery [A]
1 Wycieraczka tylnej klapy 15
2 – –
3 Dodatkowe oświetlenie przednie;

Fotele elektryczne*

 7,5
4 Wyświetlacz informacji na tablicy przyrządów 5
5 Adaptacyjny tempomat;

Ostrzeżenie o kolizji*

 10
6 Oświetlenie dodatkowe;

Czujnik deszczu*.

 7,5
7 Moduł kierownicy 7,5
8 Zamek centralny:

drzwi wlewu paliwa,

pokrywa bagażnika.

 10
9 Spryskiwacz szyby tylnej 15
10 Spryskiwacz szyby przedniej 15
11 Odryglowanie tylnej klapy 10
12 Zamek tylnej klapy 10
13 Pompa paliwowa 20
14 Pilot zdalnego sterowania;

Czujnik ruchu alarmu*;

System klimatyzacji.

 5
15 – –
16 Alarm;

Pokładowy system diagnostyczny.

 5
17 – –
18 System poduszek powietrznych;

Czujnik wagi pasażera.

 10
19 Adaptacyjny przedni radar z tempomatem* 5
20 Pedał przyspieszenia;

Elektrycznie sterowane lusterka boczne;

Podgrzewane tylne siedzenia*.

 7,5
21 – –
22 Światła stopu 5
23 Laminowany dach panoramiczny 20
24 Immobiliser 5

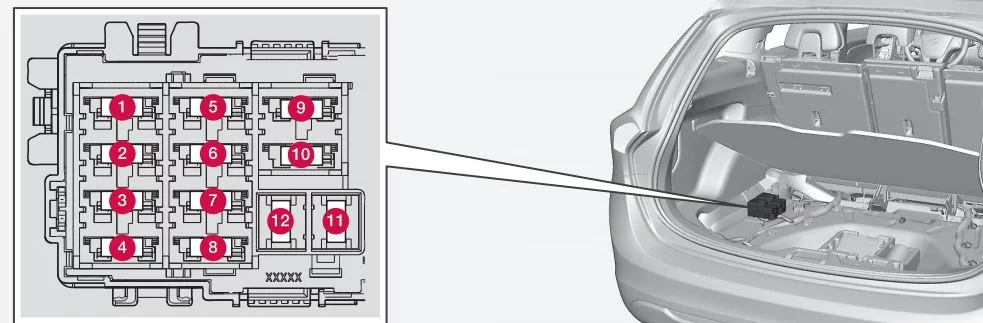

Bezpieczniki – przestrzeń ładunkowa / bagażnik

Volvo XC60 (2011) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Elektryczny hamulec postojowy (lewa strona) 30
2 Elektryczny hamulec postojowy (prawa strona) 30
3 Ogrzewana szyba tylna 30
4 Gniazdo przyczepy 2* 15
5 Elektrycznie sterowana klapa tylna* 20
6 – –
7 – –
8 – –
9 – –
10 – –
11 Gniazdo przyczepy 1* 40
12 – –

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
