Volvo V70 i XC70 (2009) – schematy bezpieczników i przekaźników
Rocznik 2009
Zaktualizowano 30.01.2025
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo V70 i XC70 z lat: 2009.
Sprawdzanie oraz wymiana bezpieczników Volvo V70 i XC70 (2009)
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika w Volvo V70 i XC70 (2009)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Bezpieczniki – komora silnika Volvo V70 i XC70 (2009)
A – Komora silnika, górna
B – Komora silnika, przód
C – Komora silnika, dolna
| Numer | Opis | Ampery [A] |
| 1 | Wyłącznik obwodu | 50 |
| 2 | Wyłącznik obwodu | 50 |
| 3 | Wyłącznik obwodu | 60 |
| 4 | Wyłącznik obwodu | 60 |
| 5 | Wyłącznik obwodu | 50 |
| 6 | — | — |
| 7 | — | — |
| 8 | — | — |
| 9 | Wycieraczki | 30 |
| 10 | — | — |
| 11 | Dmuchawa układu klimatyzacji | 40 |
| 12 | — | |
| 13 | Pompa ABS | 40 |
| 14 | Zawory ABS | 20 |
| 15 | — | — |
| 16 | Poziomowanie reflektorów Active Bending Lights (opcja) | 10 |
| 17 | Centralny moduł elektryczny | 20 |
| 18 | Radar. Moduł sterujący ACC (opcja) | 5 |
| 19 | Siła kierowania zależna od prędkości (opcja) | 5 |
| 20 | Moduł sterujący silnika (ECM), skrzynia biegów, SRS | 10 |
| 21 | Podgrzewane dysze spryskiwaczy | 10 |
| 22 | Pompa próżniowa I5T | 20 |
| 23 | Panel oświetleniowy | 5 |
| 24 | Spryskiwacze reflektorów | 15 |
| 25 | Gniazdo 12 V, przednie i tylne siedzenie | 15 |
| 26 | Szyberdach (opcja), konsola sufitowa/ECC (opcja) | 10 |
| 27 | Pudełko komory silnika | 5 |
| 28 | Światła dodatkowe (opcja) | 20 |
| 29 | Klakson | 15 |
| 30 | Moduł sterujący silnika (ECM) | 10 |
| 31 | Moduł sterujący automatycznej skrzyni biegów | 15 |
| 32 | Sprężarka klimatyzacji | 15 |
| 33 | Cewki | 5 |
| 34 | Przekaźnik rozrusznika | 30 |
| 35 | Cewki zapłonowe | 20 |
| 36 | Moduł sterujący silnika (ECM), przepustnica | 10 |
| 37 | Układ wtryskowy | 15 |
| 38 | Zawory silnika | 10 |
| 39 | EVAP/podgrzewany czujnik tlenu/wtrysk | 15 |
| 40 | Ogrzewanie wentylacji skrzyni korbowej | 10 |
| 41 | Wykrywanie wycieku paliwa | 5 |
| 42 | — | — |
| 43 | — | — |
| 44 | Wentylator chłodzący | 80 |

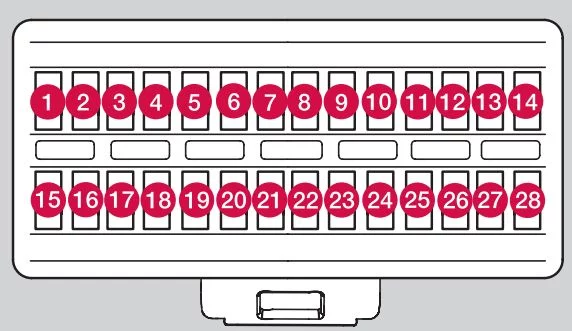

Bezpieczniki w schowku Volvo V70 i XC70 (2009)
| Numer | Opis | Ampery [A] |
| 1 | Czujnik deszczu (opcja) | 5 |
| 2 | System SRS | 10 |
| 3 | Hamulce ABS. Elektryczny hamulec postojowy | 5 |
| 4 | Pedał przyspieszenia, podgrzewane siedzenia (opcja) | 7,5 |
| 5 | — | — |
| 6 | Wyświetlacz ICM, CD i radio | 15 |
| 7 | Moduł kierownicy | 7,5 |
| 8 | — | — |
| 9 | Światła drogowe | 15 |
| 10 | Szyberdach (opcja) | 20 |
| 11 | Światła cofania | 7,5 |
| 12 | — | — |
| 13 | Przednie światło przeciwmgielne (opcja) | 15 |
| 14 | Spryskiwacze szyb | 15 |
| 15 | Adaptacyjny tempomat ACC (opcja) | 10 |
| 16 | — | — |
| 17 | Oświetlenie sufitowe, panel sterowania drzwi kierowcy/elektrycznie sterowany fotel pasażera (opcja) | 7,5 |
| 18 | Wyświetlacz informacyjny | 5 |
| 19 | Fotel kierowcy sterowany elektrycznie (opcja) | 5 |
| 20 | Wycieraczka tylnej klapy | 15 |
| 21 | Odbiornik pilota, czujniki alarmu | 5 |
| 22 | Pompa paliwowa | 20 |
| 23 | Elektryczna blokada kolumny kierownicy | 20 |
| 24 | — | — |
| 25 | Zamek zbiornika/tylnej klapy | 10 |
| 26 | Syrena alarmowa. EKK | 5 |
| 27 | Przycisk START/STOP SILNIKA | 5 |
| 28 | Włącznik świateł hamowania | 5 |

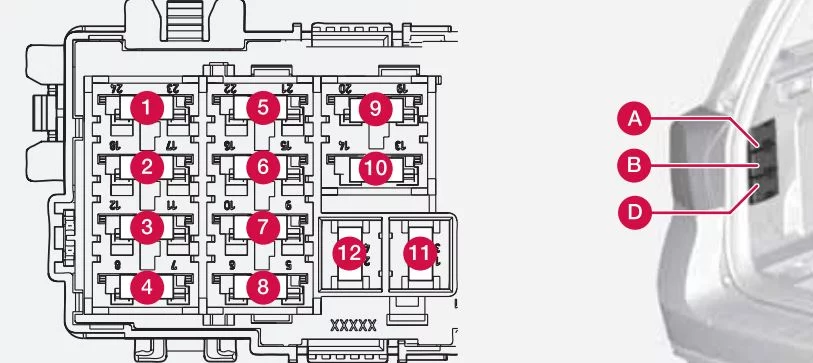

Bezpieczniki w bagażniku Volvo V70 i XC70 (2009)
Moduł A
| Numer | Opis – moduł A (czarny) | Ampery [A] |
| 1 | Przełączniki w drzwiach kierowcy | 25 |
| 2 | Przełączniki w drzwiach pasażera | 25 |
| 3 | Przełączniki w tylnych drzwiach po stronie kierowcy | 25 |
| 4 | Przełączniki w tylnych drzwiach po stronie pasażera | 25 |
| 5 | — | — |
| 6 | Gniazdo 12 V w przestrzeni ładunkowej, chłodnica (opcja) | 15 |
| 7 | Odmrażacz tylnej szyby | 30 |
| 8 | — | — |
| 9 | Gniazdo przyczepy 2 (opcja) | 15 |
| 10 | Fotel kierowcy sterowany elektrycznie (opcja) | 25 |
| 11 | Gniazdo przyczepy 1 (opcja) | 40 |
| 12 | Elektryczna klapa tylna (opcja) | 30 |
Moduł B (biały)
| Numer | Opis – moduł B (biały) | Ampery [A] |
| 1 | — | — |
| 2 | Moduł sterujący Four-C (opcja) | 15 |
| 3 | Podgrzewany fotel kierowcy (opcja) | 15 |
| 4 | Podgrzewany fotel pasażera (opcja) | 15 |
| 5 | Podgrzewacz siedzenia tylnego, strona pasażera (opcja) | 15 |
| 6 | Moduł sterujący AWD | 10 |
| 7 | Podgrzewacz siedzenia tylnego, strona kierowcy (opcja) | 15 |
| 8 | — | — |
| 9 | Elektryczny fotel pasażera (opcja) | 25 |
| 10 | Napęd bezkluczykowy (opcja) | 20 |
| 11 | Elektryczny hamulec postojowy – strona kierowcy (opcja) | 30 |
| 12 | Elektryczny hamulec postojowy – strona pasażera (opcja) | 30 |
Moduł C (niebieski)
| Numer | Opis – moduł C (niebieski) | Ampery [A] |
| 1 | Wyświetlacz systemu nawigacji (opcja) | 10 |
| 2 | — | — |
| 3 | Subwoofer (opcja) | 25 |
| 4 | Radio satelitarne SIRIUS (opcja) | 5 |
| 5 | Wzmacniacz audio (opcja) | 25 |
| 6 | System nagłośnieniowy | 15 |
| 7 | — | — |
| 8 – 12 | rezerwa | — |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
