W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo V60 z lat: 2020.

Volvo V60 z roku 2020 kontynuowało swoją tradycję jako eleganckie i wszechstronne kombi produkowane przez szwedzką markę Volvo. Model ten wcielał w życie wartości, za które marka Volvo jest znana, takie jak bezpieczeństwo, innowacje technologiczne i skandynawski design. Oto kilka kluczowych informacji na temat Volvo V60 z roku 2020:

  1. Design: Volvo V60 nadal prezentowało charakterystyczny, nowoczesny design. Samochód cechowały smukłe linie nadwozia, charakterystyczny grill z logo Volvo oraz starannie zaprojektowane wnętrze, które łączyło funkcjonalność z elegancją. Volvo słynie z minimalistycznego podejścia do designu, co nadaje jego samochodom unikalny wygląd.
  2. Wersje wyposażenia: Model V60 był dostępny w różnych wersjach wyposażenia, pozwalając klientom dostosować samochód do swoich indywidualnych potrzeb. Wersja R-Design nadal była dostępna, charakteryzując się sportowym wyglądem i dodatkowymi usprawnieniami mechanicznymi.
  3. Silniki: W roku 2020 V60 oferowało różne jednostki napędowe, w tym benzynowe, dieselowe oraz hybrydowe. Wersja hybrydowa Plug-in Hybrid była nadal dostępna, oferując połączenie mocy silnika spalinowego z napędem elektrycznym, co pozwalało na oszczędzanie paliwa i zmniejszenie emisji CO2.
  4. Bezpieczeństwo: Bezpieczeństwo pozostawało priorytetem Volvo, a V60 z roku 2020 był wyposażony w liczne zaawansowane systemy bezpieczeństwa. Samochód wykorzystywał zaawansowane technologie, takie jak system City Safety, który automatycznie hamował w sytuacjach zagrożenia kolizją, oraz systemy ostrzegające o opuszczeniu pasa ruchu.
  5. Technologia: Model V60 nadal oferował zaawansowane technologie, takie jak system multimedialny z ekranem dotykowym, nawigacja GPS, systemy audio wysokiej jakości oraz łączność Bluetooth. Wersje wyposażone w system Sensus Connect pozwalały na łatwe podłączanie smartfonów i korzystanie z aplikacji online.
  6. Zmiany w 2020 roku: W 2020 roku Volvo wprowadziło pewne usprawnienia techniczne, które miały na celu zwiększenie efektywności i oszczędności paliwa, a także dodatkowe funkcje w dziedzinie bezpieczeństwa i komfortu.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Umiejscowienie centralek elektrycznych

Volvo V60 (2020) - schematy bezpieczników i przekaźników

1 Komora silnika
2 Pod schowkiem podręcznym
3 Przestrzeń bagażowa



Bezpieczniki w komorze silnika

Bezpieczniki w komorze silnikowej zabezpieczają między innymi funkcje silnika i hamulców.

Volvo V60 (2020) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A] Typ
1 – – Micro
2 – – Micro
3 – – Micro
4 Cewki zapłonowe (silnik benzynowy); świece zapłonowe (silnik benzynowy); czujnik spalin; czujnik cząstek stałych 15 Micro
5 Solenoid pompy oleju silnikowego; solenoid sprzęgła sprężarki klimatyzacji; sonda lambda, środkowa (silnik benzynowy); sonda lambda, tylna (silnik wysokoprężny); sonda lambda, przednia (silnik benzynowy/wysokoprężny) 15 Micro
6 Regulatory podciśnienia; zawór; zawór impulsu mocy (silnik wysokoprężny); czujnik poziomu/temperatury oleju (silnik wysokoprężny); świece żarowe (GCU) (silnik wysokoprężny) 7,5 Micro
7 Moduł sterujący silnika; element nastawczy; moduł przepustnicy; zawór EGR (silnik wysokoprężny); czujnik położenia turbosprężarki (silnik wysokoprężny); zawór turbosprężarki (silnik benzynowy) 20 Micro
8 Moduł sterujący silnika (ECM) 5 Micro
9 – – Micro
10 Solenoidy (silnik benzynowy); zawór; termostat układu chłodzenia silnika (silnik benzynowy); pompa chłodzenia EGR (silnik wysokoprężny); moduł sterujący świec żarowych (silnik wysokoprężny); sprzęgło turbosprężarki (silnik benzynowy); grzałka układu wentylacji wału korbowego (silnik wysokoprężny); zawór, chłodnica oleju skrzyni biegów (silnik wysokoprężny) 10 Micro
11 Moduł sterujący amortyzatora spojlera; moduł sterujący amortyzatora chłodnicy; cewki przekaźników impulsu mocy (silnik wysokoprężny) 5 Micro
12 Pompa płynu chłodzącego 15 Micro
13 Moduł sterujący silnika (ECM) 20 Micro
14 Rozrusznik 40 MCase
15 Rozrusznik Bocznik MCase
16 Grzałka filtra paliwa (silnik wysokoprężny) 30 MCase
17 – – MCase
18 Moduł obliczeniowy 5 Micro
19 – – Micro
20 – – Micro
21 – – Micro
22 – – Micro
23 – – Micro
24 Gniazdo elektryczne 12 V w konsoli między fotelami, przód 15 Micro
25 Gniazdo elektryczne 12 V w konsoli między fotelami, obok miejsca na nogi dla pasażerów drugiego rzędu siedzeń 15 Micro
26 Gniazdo elektryczne 12 V w przestrzeni bagażowej 15 Micro
27 – – Micro
28 Reflektor lewy, LED 15 Micro
29 Reflektor prawy, LED 15 Micro
30 – – Micro
31 Ogrzewanie przedniej szyby lewa strona Bocznik MCase
32 Ogrzewanie przedniej szyby lewa strona 40 MCase
33 Spryskiwacze reflektorów 25 MCase
34 Pompa płynu do spryskiwaczy 25 MCase
35 Moduł sterujący skrzyni biegów; elektryczny wybierak biegu 15 Micro
36 Sygnał dźwiękowy 20 Micro
37 Syrena alarmu 5 Micro
38 Moduł sterujący układu hamulcowego (zawory, hamulec postojowy) 40 MCase
Moduł sterujący hamulców w samochodzie z akumulatorem 48 V 30 MCase
39 Wycieraczki szyby przedniej 30 MCase
40 Spryskiwacz tylnej szyby 25 MCase
41 Ogrzewanie przedniej szyby prawa strona 40 MCase
42 Nagrzewnica postojowa 20 MCase
43 – – MCase
44 – – MCase
45 Ogrzewanie przedniej szyby prawa strona Bocznik MCase
46 Zasilane przy włączonym zapłonie: Moduł sterujący silnika; Podzespoły skrzyni biegów; Elektryczne wspomagania układu kierowniczego; Centralny elektryczny moduł sterujący; Moduł sterujący układu hamulcowego 5 Micro
47 – – Micro
48 Reflektor prawy, LED 15 Micro
49 Blokada antyalkoholowa 5 Micro
50 Moduł sterujący skrzyni biegów 10 Micro
51 Jednostka sterująca włączeniem akumulatora 5 Micro
52 Poduszki powietrzne; czujnik wagi pasażera 5 Micro
53 Reflektor lewy, LED 15 Micro
54 Czujnik pedału przyspieszenia 5 Micro
Zobacz także:  Volvo S60 (2006) - schematy bezpieczników i przekaźników



Bezpieczniki pod schowkiem podręcznym

Bezpieczniki pod schowkiem podręcznym zabezpieczają między innymi gniazda elektryczne, wyświetlacze i moduły drzwi.

Volvo V60 (2020) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A] Typ
1 Pośredni moduł napięcia 10 Micro
2 Gniazdo elektryczne w konsoli między fotelami, obok miejsca na nogi dla pasażerów tylnych siedzeń 30 MCase
3 – – Micro
4 Czujnik ruchu 5 Micro
5 Odtwarzacz multimedialny 5 Micro
6 Wyświetlacz kierowcy 5 Micro
7 Klawiatura w konsoli środkowej 5 Micro
8 Czujnik nasłonecznienia 5 Micro
9 – – Micro
10 – – Micro
11 Moduł elektroniczny kierownicy 5 Micro
12 Moduł pokrętła rozruchu i włącznika hamulca postojowego 5 Micro
13 Moduł elektroniczny podgrzewanej kierownicy 15 Micro
14 – – Micro
15 – – Micro
16 – – Micro
17 – – Micro
18 Moduł sterujący układu klimatyzacji 10 Micro
19 Blokada kierownicy 7,5 Micro
20 Gniazdo diagnostyczne OBDII 10 Micro
21 Wyświetlacz centralny 5 Micro
22 Moduł wentylatora układu klimatyzacji, przedni 40 MCase
23 Koncentrator USB 5 Micro
24 Podświetlenie elementów sterowania, oświetlenie kabiny pasażerskiej, przyciemnianie wewnętrznego lusterka wstecznego, czujnik deszczu i światła, klawiatura w konsoli między fotelami obok miejsca na nogi dla pasażerów tylnych siedzeń, elektrycznie regulowane fotele przednie, panele sterowania w tylnych drzwiach, lewy/prawy moduł wentylatora układu klimatyzacji 7,5 Micro
25 Moduł sterujący funkcji wsparcia kierowcy 5 Micro
26 Panoramiczne okno dachowe z roletą przeciwsłoneczną 20 Micro
27 Wyświetlacz przezierny na szybie przedniej 5 Micro
28 Wyłącznik oświetlenia kabiny 5 Micro
29 – – Micro
30 Wyświetlacz w konsoli sufitowej (sygnalizacja niezapięcia pasów bezpieczeństwa/wskaźnik czołowej poduszki powietrznej pasażera) 5 Micro
31 – – Micro
32 – – Micro
33 Moduł drzwi w prawych drzwiach tylnych 20 Micro
34 Bezpieczniki w przestrzeni bagażowej 10 Micro
35 Moduł sterujący obsługujący połączenie samochodu z Internetem, moduł sterujący systemu Volvo On Call 5 Micro
36 Moduł drzwi w lewych drzwiach tylnych Micro
37 Urządzenie audio (wzmacniacz) 40 MCase
38 – – MCase
39 Moduł anteny wielozakresowej 5 Micro
40 Moduły funkcji komfortowych (masażu) przednich siedzeń 5 Micro
41 Blokada antyalkoholowa 5 Micro
42 Wycieraczka tylnej szyby 15 Micro
43 Moduł sterujący pompy paliwowej 20 Micro
44 – – Micro
45 Otwieranie pokrywy bagażnika/drzwi bagażnika ruchem stopy 5 Micro
46 Podgrzewanie fotela kierowcy 15 Micro
47 Podgrzewanie przedniego fotela pasażera 15 Micro
48 Pompa płynu chłodzącego 7,5 Micro
49 – – Micro
50 Moduł drzwi w lewych drzwiach przednich 20 Micro
51 Moduł sterujący zawieszenia (aktywnego) 20 Micro
52 – – Micro
53 Moduł sterujący systemu Sensus 10 Micro
54 – – MCase
55 – – Micro
56 Moduł drzwi w prawych drzwiach przednich 20 Micro
57 – – Micro
58 TV (niektóre rynki) 5 Micro
59 Bezpiecznik główny dla bezpieczników 52, 53, 57 i 58 15 Micro
Zobacz także:  Volvo XC90 (2021) - schematy bezpieczników i przekaźników

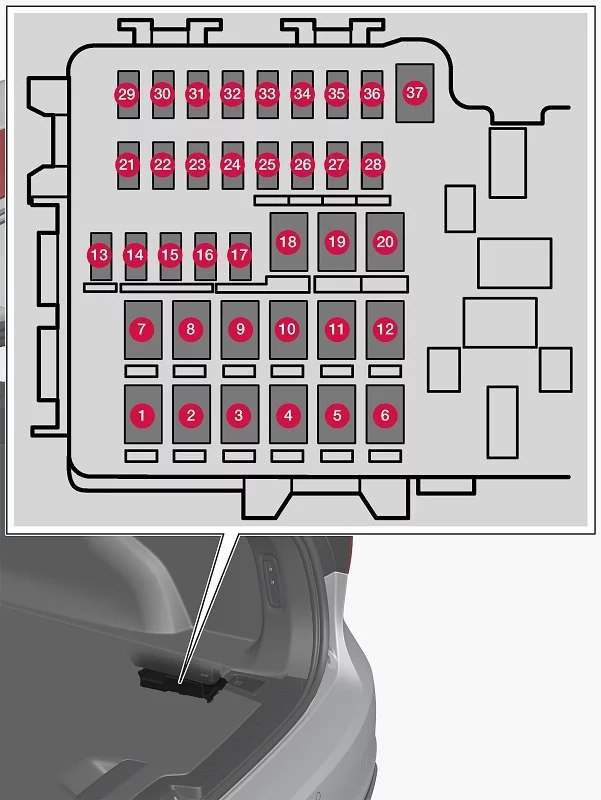

Bezpieczniki w komorze bagażnika

Bezpieczniki w przestrzeni bagażowej zabezpieczają między innymi elektrycznie regulowane fotele, poduszki powietrze i napinacze pasów bezpieczeństwa.

Volvo V60 (2020) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A] Typ
1 Ogrzewanie szyby tylnej 30 MCase
2 – – MCase
3 Sprężarka zawieszenia pneumatycznego 40 MCase
4 Blokada silnika oparcia prawego tylnego siedzenia 15 MCase
5 – – MCase
6 Blokada silnika oparcia lewego tylnego siedzenia 15 MCase
7 Przedni fotel pasażera z elektryczną regulacją

Moduł drzwi w prawych drzwiach tylnych

 20 MCase
8 Moduł sterujący systemu redukcji tlenków azotu (NOx) w silniku wysokoprężnym 30 MCase
9 Drzwi bagażnika sterowane elektrycznie 25 MCase
10 Przedni fotel pasażera z elektryczną regulacją

Moduł drzwi w prawych drzwiach przednich

 20 MCase
11 Moduł sterujący haka holowniczego 40 MCase
12 Moduł napinacza pasa bezpieczeństwa, prawa strona 40 MCase
13 Wewnętrzne cewki przekaźników 5 Micro
14 Moduł sterujący systemu redukcji tlenków azotu (NOx) w silniku wysokoprężnym 15 Micro
15 Moduł drzwi w lewych drzwiach tylnych 20 Micro
16 Blokada antyalkoholowa, koncentrator USB/gniazdo akcesoriów 5 Micro
17 Rozbudowany moduł akcesoriów 5 Micro
18 Moduł sterujący haka holowniczego 25 MCase
Moduł akcesoriów 40 MCase
19 Elektrycznie regulowany fotel kierowcy

Moduł drzwi w lewych drzwiach przednich

 20 MCase
20 Moduł napinacza pasa bezpieczeństwa, lewa strona 40 MCase
21 Kamera parkowania 5 Micro
22 – – Micro
23 – – Micro
24 – – Micro
25 – – Micro
26 – – Micro
27 – – Micro
28 Ogrzewanie fotela, lewego tylnego 15 Micro
29 – – Micro
30 Blind Spot Information (BLIS)

Moduł sterujący, zewnętrzny sygnał cofania

 5 Micro
31 – – Micro
32 Moduły napinaczy pasów bezpieczeństwa 5 Micro
33 Siłownik recyrkulacji spalin (benzyna, niektóre wersje silnikowe) 5 Micro
34 – – Micro
35 Moduł sterujący All Wheel Drive (AWD) 15 Micro
36 Ogrzewanie fotela, prawego tylnego 15 Micro
37 – – MCase
