Volvo V60 (2019) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo V60 z lat: 2019. Volvo V60 z roku 2019 kontynuowało swoją tradycję jako eleganckie i wszechstronne kombi, wzbogacone o nowoczesne technologie i innowacje w dziedzinie bezpieczeństwa, które są charakterystyczne dla marki Volvo. Oto kilka kluczowych informacji na temat Volvo V60 z roku […]

09/06/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo V60 z lat: 2019.

Volvo V60 z roku 2019 kontynuowało swoją tradycję jako eleganckie i wszechstronne kombi, wzbogacone o nowoczesne technologie i innowacje w dziedzinie bezpieczeństwa, które są charakterystyczne dla marki Volvo. Oto kilka kluczowych informacji na temat Volvo V60 z roku 2019:

  1. Design: Volvo V60 nadal prezentowało charakterystyczny skandynawski design, który łączył w sobie elegancję, prostotę i funkcjonalność. Samochód cechowały smukłe linie nadwozia, charakterystyczny grill z logo Volvo oraz starannie zaprojektowane wnętrze, które oferowało wysoką jakość materiałów i wykończenia. Linie nadwozia były płynne i aerodynamiczne, co wpływało na oszczędność paliwa.
  2. Wersje wyposażenia: Model V60 był dostępny w różnych wersjach wyposażenia, co pozwalało klientom dostosować samochód do swoich indywidualnych potrzeb. Wersja R-Design nadal była dostępna i wyróżniała się sportowym wyglądem oraz dodatkowymi usprawnieniami mechanicznymi.
  3. Silniki: W roku 2019 V60 oferowało różne jednostki napędowe, w tym benzynowe, dieselowe oraz hybrydowe. Hybrydowa wersja Plug-in Hybrid była nadal dostępna, oferując połączenie mocnego silnika spalinowego z napędem elektrycznym, co pozwalało na oszczędzanie paliwa i zmniejszenie emisji CO2.
  4. Bezpieczeństwo: Bezpieczeństwo pozostawało priorytetem Volvo, a V60 z roku 2019 był wyposażony w liczne zaawansowane systemy bezpieczeństwa. Samochód wykorzystywał zaawansowane technologie, takie jak system City Safety, który automatycznie hamował w sytuacjach zagrożenia kolizją, oraz systemy wspomagające utrzymanie pasa ruchu i monitorowania martwego pola.
  5. Technologia: Model V60 nadal oferował zaawansowane technologie, takie jak system multimedialny z ekranem dotykowym, nawigacja GPS, systemy audio wysokiej jakości oraz łączność Bluetooth. Wersje wyposażone w system Sensus Connect pozwalały na łatwe podłączanie smartfonów i korzystanie z aplikacji online.
  6. Zmiany w 2019 roku: W roku 2019 Volvo wprowadziło pewne usprawnienia techniczne, które miały na celu zwiększenie wydajności i oszczędności paliwa w niektórych wersjach silnikowych. Dodatkowo, w modelu V60 można było znaleźć jeszcze więcej zaawansowanych systemów wspomagających kierowcę.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Umiejscowienie centralek elektrycznych

1 Komora silnika
2 Pod schowkiem podręcznym
3 Przestrzeń bagażowa



Bezpieczniki w komorze silnika

Bezpieczniki w komorze silnikowej zabezpieczają między innymi funkcje silnika i hamulców.

Volvo V60 (2019) - schematy bezpieczników i przekaźników

  • Bezpieczniki 1-13, 18-30, 35-37 i 46-54 są typu „Micro”.
  • Bezpieczniki 14-17, 31-34 i 38-45 są typu „MCase” i powinny być wymieniane w stacji obsługi
Numer Opis Ampery [A]
1
2
3
4 Cewki zapłonowe (silnik benzynowy); świece zapłonowe (silnik benzynowy) 15
5 Solenoid pompy oleju silnikowego, solenoid sprzęgła sprężarki klimatyzacji, sonda lambda, środkowa (silnik benzynowy), sonda lambda, tylna (silnik wysokoprężny) 15
6 Regulatory podciśnienia; zawór; zawór impulsu mocy (silnik wysokoprężny) 7,5
7 Jednostka sterująca silnika; element nastawczy; moduł przepustnicy gazowej; zawór EGR (silnik wysokoprężny); czujnik położenia turbosprężarki (silnik wysokoprężny); zawór turbosprężarki (silnik benzynowy) 20
8 Moduł sterujący silnika (ECM) 5
9
10 Solenoidy (silnik benzynowy); zawór; termostat układu chłodzenia silnika (silnik benzynowy); pompa chłodzenia EGR (silnik wysokoprężny); moduł sterujący świec żarowych (silnik wysokoprężny) 10
11 Moduł sterujący żaluzji spojlera; moduł sterujący żaluzji chłodnicy; cewki przekaźników impulsu mocy (silnik wysokoprężny) 5
12
13 Moduł sterujący silnika (ECM) 20
14 Rozrusznik 40
15 Rozrusznik Bocznik
16 Grzałka filtra paliwa (silnik wysokoprężny) 30
171
8
19
20
21
22
23
24 Gniazdo elektryczne 12 V w konsoli między fotelami, przód 15
25 Gniazdo elektryczne 12 V w konsoli między fotelami, obok miejsca na nogi dla pasażerów drugiego rzędu siedzeń 15
26 Gniazdo elektryczne 12 V w przestrzeni bagażowej 15
27
28 Lewy reflektor, niektóre wersje świateł LED 15
29 Prawy reflektor, niektóre wersje świateł LED 15
30
31 Ogrzewanie przedniej szyby lewa strona Bocznik
32 Ogrzewanie przedniej szyby lewa strona 40
33 Spryskiwacze reflektorów 25
34 Spryskiwacze przedniej szyby 25
35 Moduł sterujący skrzyni biegów 15
36 Sygnał dźwiękowy 20
37 Syrena alarmu 5
38 Moduł sterujący układu hamulcowego (zawory, hamulec postojowy) 40
39 Wycieraczki szyby przedniej 30
40 Spryskiwacz tylnej szyby 25
41 Ogrzewanie przedniej szyby prawa strona 40
42 Nagrzewnica postojowa 20
43
44
45 Ogrzewanie przedniej szyby prawa strona Bocznik
46 Zasilane przy włączonym zapłonie: Moduł sterujący silnika; Podzespoły skrzyni biegów; Elektryczne wspomagania układu kierowniczego; Centralny elektryczny moduł sterujący; Moduł sterujący układu hamulcowego 5
47
48 Reflektor prawy 7,5
Prawy reflektor, niektóre wersje świateł LED 15
49 Blokada antyalkoholowa 5
50
51 Jednostka sterująca włączeniem akumulatora 5
52 Poduszki powietrzne 5
53 Reflektor lewy 7,5
Lewy reflektor, niektóre wersje świateł LED 15
54 Czujnik pedału przyspieszenia 5
Zobacz także:  Volvo S60 (2008) - schematy bezpieczników i przekaźników



Bezpieczniki pod schowkiem podręcznym

Bezpieczniki pod schowkiem podręcznym zabezpieczają między innymi gniazda elektryczne, wyświetlacze i moduły drzwi.

Volvo V60 (2019) - schematy bezpieczników i przekaźników
  • Bezpieczniki 1, 3-21, 23-36, 39-53 i 55-59 są typu „Micro”.
  • Bezpieczniki 2, 22, 37-38 i 54 są typu „MCase” i powinny być wymieniane w stacji obsługi
Numer Opis Ampery [A]
1
2 Gniazdo elektryczne w konsoli między fotelami, obok miejsca na nogi dla pasażerów tylnych siedzeń 30
3
4 Czujnik ruchu 5
5 Odtwarzacz multimedialny 5
6 Wyświetlacz kierowcy 5
7 Klawiatura w konsoli środkowej 5
8 Czujnik nasłonecznienia 5
9 Moduł sterujący systemu Sensus 20
10
11 Moduł elektroniczny kierownicy 5
12 Moduł pokrętła rozruchu i włącznika hamulca postojowego 5
13 Moduł elektroniczny podgrzewanej kierownicy 15
14
15
16
17
18 Moduł sterujący układu klimatyzacji 10
19 Blokada kierownicy 7,5
20 Gniazdo diagnostyczne OBDII 10
21 Wyświetlacz centralny 5
22 Moduł wentylatora układu klimatyzacji, przedni 40
23 Koncentrator USB 5
24 Podświetlenie elementów sterowania, oświetlenie kabiny pasażerskiej, przyciemnianie wewnętrznego lusterka wstecznego, czujnik deszczu i światła, klawiatura w konsoli między fotelami obok miejsca na nogi dla pasażerów tylnych siedzeń, elektrycznie regulowane fotele przednie, panele sterowania w tylnych drzwiach, lewy/prawy moduł wentylatora układu klimatyzacji 7,5
25 Moduł sterujący funkcji wsparcia kierowcy 5
26 Panoramiczne okno dachowe z roletą przeciwsłoneczną 20
27 Wyświetlacz przezierny na szybie przedniej 5
28 Wyłącznik oświetlenia kabiny 5
29
30 Wyświetlacz w konsoli sufitowej (sygnalizacja niezapięcia pasów bezpieczeństwa/wskaźnik czołowej poduszki powietrznej pasażera) 5
31
32 Czujnik wilgotności 5
33 Moduł drzwi w prawych drzwiach tylnych 20
34 Bezpieczniki w przestrzeni bagażowej 10
35 Moduł sterujący obsługujący połączenie samochodu z Internetem, moduł sterujący systemu Volvo On Call 5
36 Moduł drzwi w lewych drzwiach tylnych 20
37 Moduł sterujący systemu audio (wzmacniacz) (niektóre wersje) 40
38
39 Moduł anteny wielozakresowej 5
40 Moduły funkcji komfortowych (masażu) przednich siedzeń 5
41 Blokada antyalkoholowa 5
42 Wycieraczka tylnej szyby 15
43 Moduł sterujący pompy paliwowej 15
44
45
46 Podgrzewanie fotela kierowcy 15
47 Podgrzewanie przedniego fotela pasażera 15
48 Pompa płynu chłodzącego 10
49
50 Moduł drzwi w lewych drzwiach przednich 20
51 Moduł sterujący zawieszenia (aktywnego) 20
52
53 Moduł sterujący systemu Sensus 10
54
55
56 Moduł drzwi w prawych drzwiach przednich 20
57
58 TV (niektóre rynki) 5
59 Bezpiecznik główny dla bezpieczników 9, 53 i 58 15
Zobacz także:  Volvo XC90 (2012) - schematy bezpieczników i przekaźników

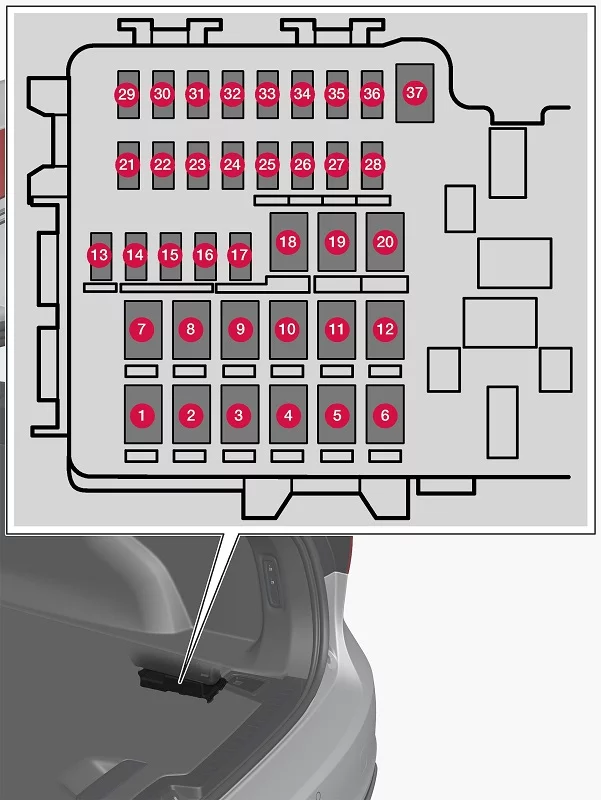

Bezpieczniki w komorze bagażnika

Bezpieczniki w przestrzeni bagażowej zabezpieczają między innymi elektrycznie regulowane fotele, poduszki powietrze i napinacze pasów bezpieczeństwa.

Volvo V60 (2019) - schematy bezpieczników i przekaźników
  • Bezpieczniki 13-17 i 21-36 są typu „Micro”.
  • Bezpieczniki 1-12, 18-20 i 37 są typu „MCase” i powinny być wymieniane w stacji obsługi
Numer Opis Ampery [A]
1 Ogrzewanie szyby tylnej 30
2
3 Sprężarka zawieszenia pneumatycznego 40
4 Blokada silnika oparcia prawego tylnego siedzenia 15
5
6 Blokada silnika oparcia lewego tylnego siedzenia
7
8 Moduł sterujący systemu redukcji tlenków azotu (NOx) w silniku wysokoprężnym 30
9 Drzwi bagażnika sterowane elektrycznie 25
1- Przedni fotel pasażera z elektryczną regulacją 20
11 Moduł sterujący haka holowniczego 40
12 Moduł napinacza pasa bezpieczeństwa, prawa strona 40
13 Wewnętrzne cewki przekaźników 5
14 Moduł sterujący systemu redukcji tlenków azotu (NOx) w silniku wysokoprężnym 15
15 Moduł funkcji wykrywania ruchu stopy (do otwierania elektrycznie sterowanych drzwi bagażnika) 5
16 Blokada antyalkoholowa, koncentrator USB/gniazdo akcesoriów 5
17
18 Moduł sterujący haka holowniczego 25
Moduł akcesoriów 40
19 Elektrycznie regulowany fotel kierowcy 20
20 Moduł napinacza pasa bezpieczeństwa, lewa strona 40
21 Kamera parkowania 5
22
23
24
25
26 Moduł sterujący poduszek powietrznych i napinaczy pasów bezpieczeństwa 5
27
28 Ogrzewanie fotela, lewego tylnego 15
29
30 Blind Spot Information (BLIS): Moduł sterujący, zewnętrzny sygnał cofania 5
31
32 Moduły napinaczy pasów bezpieczeństwa 5
33 Siłownik recyrkulacji spalin (benzyna, niektóre wersje silnikowe) 5
34
35 Moduł sterujący All Wheel Drive (AWD) 15
36 Ogrzewanie fotela, prawego tylnego 15
37
