W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S60 z lat: 2014.

W 2014 roku Volvo S60 nadal kontynuowało swoją drugą generację, wprowadzoną na rynek w 2010 roku. W tym okresie, model ten mógł zawierać pewne ulepszenia i nowości w porównaniu do poprzednich lat.

Podobnie jak w poprzednich latach, bezpieczeństwo było jednym z głównych obszarów koncentracji w modelu S60 (2014). Volvo nadal dążyło do innowacji w dziedzinie bezpieczeństwa, wprowadzając zaawansowane systemy ochrony zarówno dla kierowcy, jak i pasażerów.

W 2014 roku, w modelu S60 pojawił się system Road Sign Information (Informacje o znakach drogowych), który potrafił odczytywać znaki drogowe i wyświetlać odpowiednie informacje na desce rozdzielczej. To ułatwiało kierowcy śledzenie obowiązujących ograniczeń prędkości i innych znaków drogowych.

W zakresie komfortu i wyposażenia, Volvo S60 (2014) nadal oferowało przestronne i starannie zaprojektowane wnętrze z wykorzystaniem wysokiej jakości materiałów. Systemy multimedialne, nawigacyjne i łączność były dostępne w zależności od modelu i wyposażenia.

Jeśli chodzi o jednostki napędowe, S60 (2014) oferowało gamę różnorodnych silników, obejmujących zarówno benzynowe, jak i wysokoprężne jednostki, z różnymi poziomami mocy i osiągów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Volvo XC40 (2019) - schematy bezpieczników i przekaźników

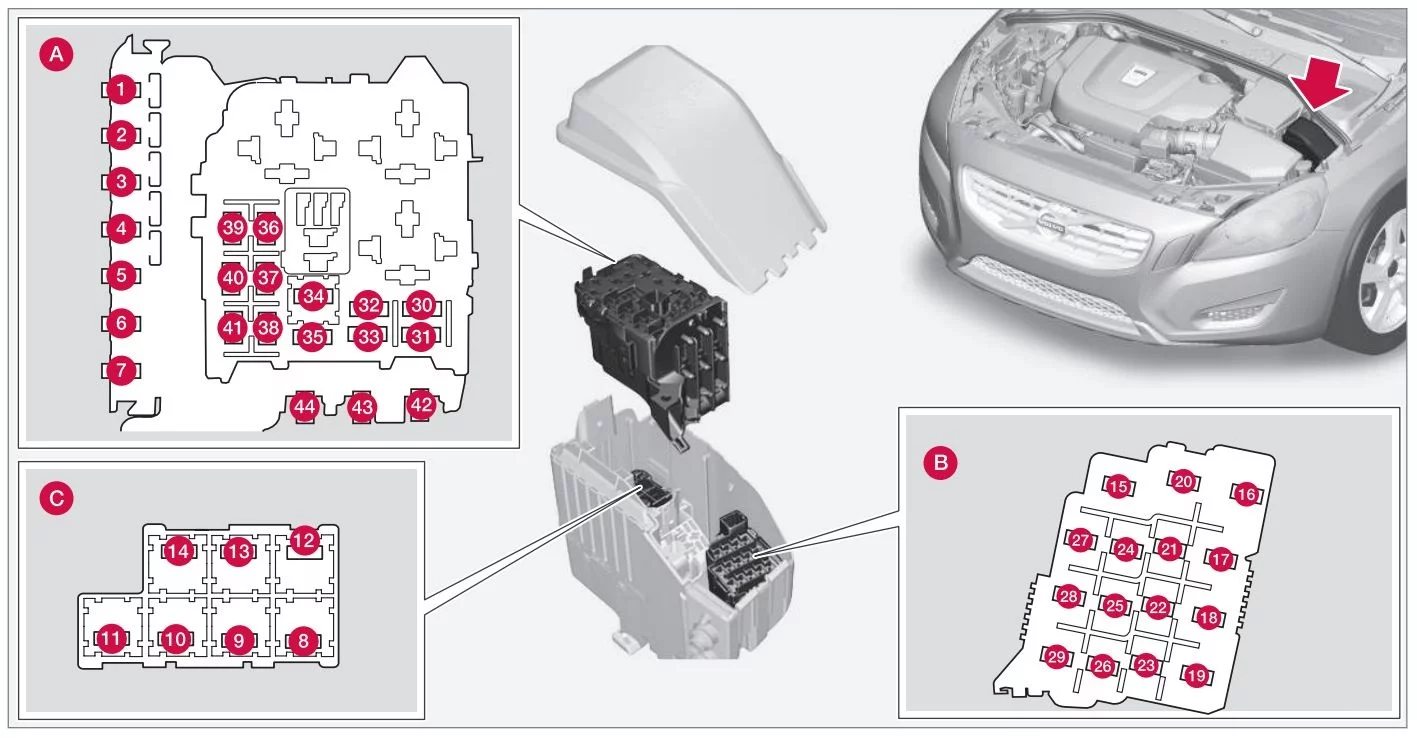

Bezpieczniki – komora silnika

A – Komora silnika, górna

B – Komora silnika, przód

C – Komora silnika dolna

Volvo S60 (2014) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Wyłącznik obwodu 50
2 Wyłącznik obwodu 50
3 Wyłącznik obwodu 60
4 Wyłącznik obwodu 60
5 Wyłącznik obwodu 60
6
7
8 Przednia szyba*, strona kierowcy 40
9 Wycieraczki 30
10
11 Dmuchawa systemu klimatyzacji 40
12 Przednia szyba*, strona pasażera 40
13 Pompa ABS 40
14 Zawory ABS 20
15 Spryskiwacze reflektorów 20
16 Aktywna regulacja świateł zakrętowych* 10
17 Centralny moduł elektryczny 20
18 ABS 5
19 Siła sterująca zależna od prędkości* 5
20 Moduł sterujący silnika (ECM), skrzynia biegów, SRS 10
21 Podgrzewane dysze spryskiwaczy* 10
22 Pompa próżniowa (silnik 5-cylindrowy) 5
23 Panel oświetleniowy 5
24
25
26
27 Przekaźnik – skrzynka komory silnika 5
28 Światła pomocnicze* 20
29 Klakson 15
30 Moduł sterujący silnika (ECM) 10
31 Moduł sterujący – automatyczna skrzynia biegów 15
32 Sprężarka klimatyzacji (nie 4-cyl. silniki) 15
33 Cewki przekaźnikowe 5
34 Przekaźnik silnika rozrusznika 30
35 Cewki zapłonowe 20
36 Moduł sterujący silnika 10
37 Układ wtryskowy, masowy miernik powietrza, moduł sterujący silnika 15
38 Sprężarka klimatyzacji, zawory silnika, moduł sterujący silnika (6-cyl.), elektrozawory (tylko 6-cyl. bez turbodoładowania), miernik masy powietrza (tylko 5-cyl.) 10
39 Zawór EVAP, podgrzewana sonda lambda 15
40 Nagrzewnica pompy próżniowej/wentylatora skrzyni korbowej (silnik 5-cylindrowy) 10
41 Wykrywanie wycieków paliwa 5
42
43 Wentylator chłodzący 60 (silnik 5-cyl.)
80 (silnik 6-cylindrowy)
44 Elektrohydrauliczne wspomaganie kierownicy 100
* – Opcja/akcesoria, więcej informacji, patrz Wprowadzenie
A – Ta pozycja nie jest używana w pojazdach z opcjonalną funkcją Start/Stop
Zobacz także:  Volvo FH nowy - schematy bezpieczników i przekaźników

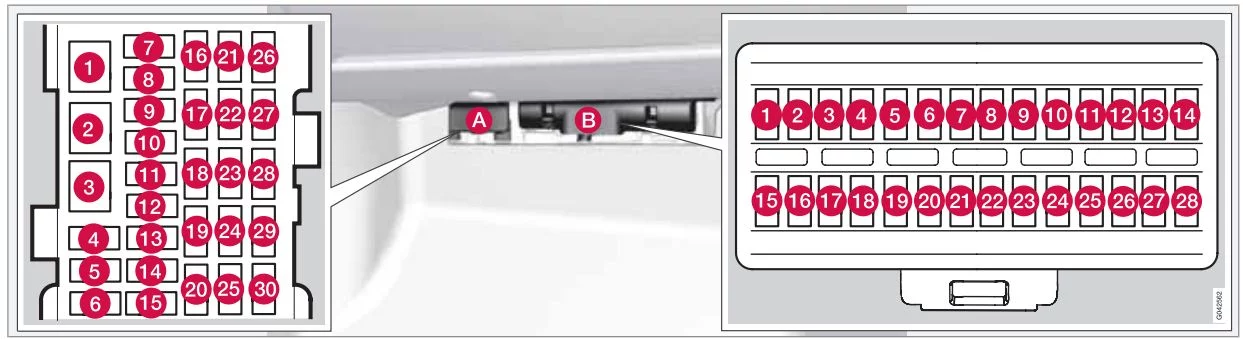

Bezpieczniki – schowek

Volvo S60 (2014) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników A : bezpieczniki ogólne

Skrzynka bezpieczników B : Bezpieczniki modułu sterującego

Pozycje: skrzynka bezpieczników A

Numer Opis Ampery [A]
1 Wyłącznik automatyczny systemu Infotainment i bezpieczników 16-20 40
2 Spryskiwacze szyby przedniej 25
3
4
5
6 Napęd bezkluczykowy* (klamki drzwi) 5
7
8 Sterowanie w drzwiach kierowcy 20
9 Sterowanie w drzwiach pasażera z przodu 20
10 Sterowanie w prawych tylnych drzwiach pasażera 20
11 Sterowanie w lewych tylnych drzwiach pasażera 20
12 Napęd bezkluczykowy* 7,5
13 Fotel kierowcy elektrycznie* 20
14 Elektrycznie regulowany fotel pasażera* 20
15 Spryskiwacze szyby przedniej 25
16 Moduł sterujący systemu audio-nawigacyjnego 5
17 System informacyjno-rozrywkowy: wzmacniacz, radio satelitarne SiriusXM™* 10
18 System informacyjno-rozrywkowy 15
19 Zestaw głośnomówiący Bluetooth 5
20
21 Elektrycznie sterowany szyberdach* Oświetlenie zewnętrzne, czujnik systemu klimatyzacji 5
22 Gniazda 12 V w konsoli tunelowej 15
23 Podgrzewane tylne siedzenie* (po stronie pasażera) 15
24 Podgrzewane tylne siedzenie* (po stronie kierowcy) 15
25
26 Podgrzewany fotel pasażera z przodu* 15
27 Podgrzewany fotel kierowcy* 15
28 Wspomaganie parkowania*, moduł sterowania zaczepem przyczepy*, kamera wspomagania parkowania* System informacji o martwym polu (BLIS)* 5
29 Moduł sterowania napędem na wszystkie koła* 15
30 Aktywny system podwozia* 10
Zobacz także:  Volvo S60 (2016) - schematy bezpieczników i przekaźników

Pozycje: skrzynka bezpieczników B

Numer Opis Ampery [A]
1
2
3 Przednie oświetlenie sufitowe, elektryczne sterowanie szyb w drzwiach kierowcy, elektrycznie regulowane fotele*, bezprzewodowy system sterowania HomeLINK®* 7,5
4 Panel przyrządów 5
5 Adaptacyjny tempomat/ostrzeżenie o kolizji* 10
6 Oświetlenie w progach drzwi, czujnik deszczu 7,5
7 Moduł kierownicy 7,5
8 Centralny zamek: drzwi wlewu paliwa 10
9 Elektrycznie podgrzewana kierownica* 15
10 Elektrycznie podgrzewana przednia szyba* 15
11 Bagażnik otwarty 10
12 Elektrycznie składane zewnętrzne zagłówki tylnych siedzeń* 10
13 Pompa paliwowa 20
14 Panel sterowania systemem klimatyzacji 5
15
16 Alarm, pokładowy system diagnostyczny 5
17
18 System poduszek powietrznych, czujnik masy pasażera 10
19 System ostrzegania o kolizji* 5
20 Pedał gazu, funkcja automatycznego przyciemniania lusterek, podgrzewane tylne siedzenia* 7,5
21
22 Światła stopu 5
23 Elektryczny szyberdach* 20
24 Immobilizer 5

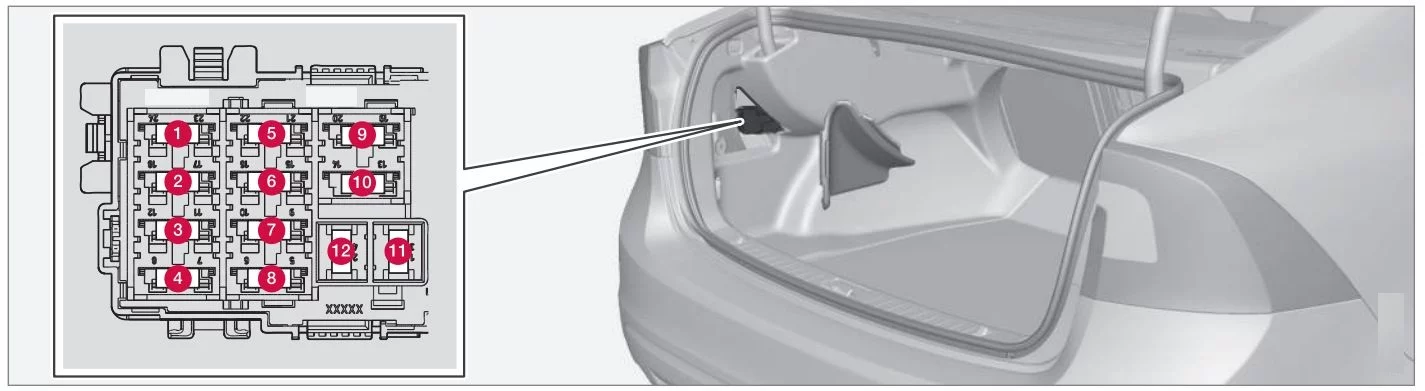

Bezpieczniki – przestrzeń ładunkowa/bagażnik

Volvo S60 (2014) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Elektryczny hamulec postojowy (lewa strona) 30
2 Elektryczny hamulec postojowy (prawa strona) 30
3 Podgrzewana tylna szyba 30
4 Gniazdo przyczepy 2* 15
5
6 Gniazdo 12 V w bagażniku 15
7
8
9
10
11 Gniazdo przyczepy 1* 40
12
