Volvo FMX Electric – schematy bezpieczników i przekaźników

Volvo FMX Electric - schematy bezpieczników i przekaźników
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo FMX Electric.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Bezpieczniki ciężarówki są zaprojektowane tak, aby chronić obwody układu elektrycznego przed przeciążeniem i zwykle są wyzwalane tylko w wyniku zwarcia. Z tego powodu, jeśli bezpiecznik zadziałał, zawsze powinieneś udać się do autoryzowanego serwisu Volvo, aby ustalić przyczynę.
Gdzie znaleźć bezpieczniki płytkowe i przekaźniki
Więcej informacji o bezpiecznikach i przekaźnikach funkcji zabudowy można znaleźć w dokumentacji producenta zabudowy.

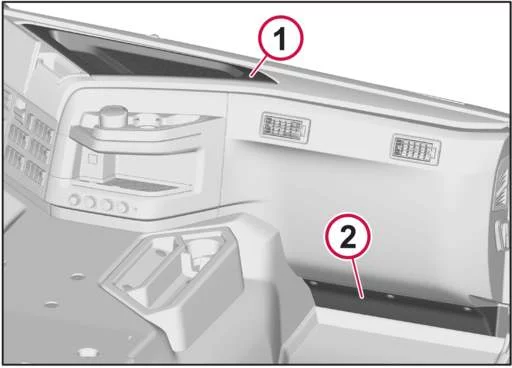

W kabinie znajdują się dwa miejsca na bezpieczniki i przekaźniki. Centralkę bezpieczników i przekaźników (1) można znaleźć na środku tablicy rozdzielczej. Bezpieczniki i przekaźniki nadwozia (2) znajdują się z przodu fotela pasażera. W obu miejscach na pokrywie lub pod pokrywą znajduje się naklejka przedstawiająca rozmieszczenie bezpieczników i przekaźników wraz z opisem funkcji.
Volvo FMX Electric - schematy bezpieczników i przekaźników
  1. Centralka bezpieczników i przekaźników
  2. Bezpieczniki i przekaźniki nadwozia
Centralka bezpieczników i przekaźników
Elementy bezpiecznikowe w centralce bezpieczników i przekaźników składają się z dwóch różnych typów bezpieczników płytkowych. Jeśli bezpieczniki muszą być często wymieniane w tym samym położeniu bezpiecznika, należy zwrócić się do autoryzowanego serwisu Volvo w celu sprawdzenia układu elektrycznego w samochodzie ciężarowym.

Przy wymianie należy zawsze używać bezpieczników o przewidzianej wartości prądu znamionowego. Nigdy nie używaj bezpieczników o wyższej niż przewidziana wartości prądu znamionowego.

Zobacz także:  Volvo C70 (2009) - schematy bezpieczników i przekaźników

Przełącz układ elektryczny w tryb zasilania „Parkowanie” i, w miarę możliwości, zamknij zakłócony obwód przed wymianą bezpiecznika. Pozostawienie dopływu napięcia może spowodować spalenie oprawki bezpiecznika.

  1. Przekręć śruby zabezpieczające o 90 stopni przeciwnie do ruchu wskazówek zegara za pomocą monety lub podobnego przedmiotu.

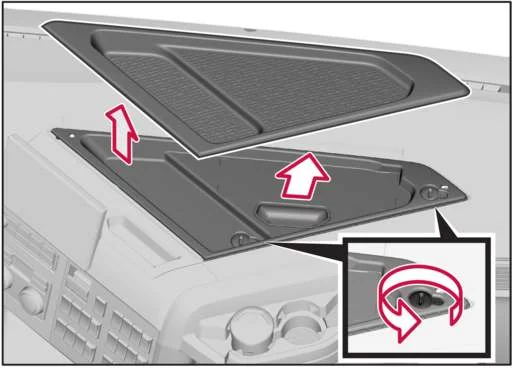

Jak uzyskać dostęp do bezpieczników i przekaźników
Aby uzyskać dostęp do centralki bezpieczników i przekaźników na środku tablicy rozdzielczej, wykonaj następujące czynności:
  1. Zdejmij gumowe zabezpieczenie ze schowka.
  2. Przekręć śruby zabezpieczające o 90 stopni przeciwnie do ruchu wskazówek zegara za pomocą monety lub podobnego przedmiotu.
  3. Chwyć uchwyt i pociągnij pokrywę do góry.
  4. Zdejmij pokrywę.
Volvo FMX Electric - schematy bezpieczników i przekaźników

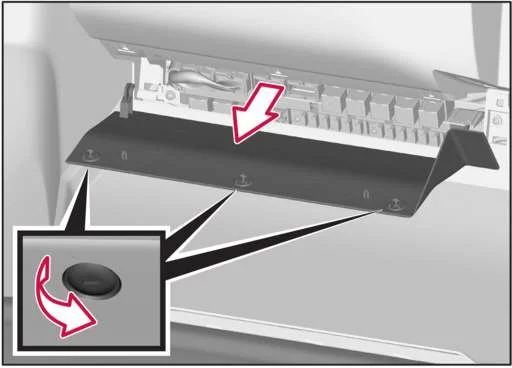

Dostęp do bezpieczników i przekaźników nadwozia

Aby uzyskać dostęp do bezpieczników i przekaźników nadwozia, wykonaj następujące czynności:

Volvo FMX Electric - schematy bezpieczników i przekaźników

Lista bezpieczników płytkowych

Numer
Ampery [A]
Opis
F 1
10 A
Gniazdko elektryczne 12 V
F 2
F 3
10 A
TV/DVD
F 4
F 5
F 6
5 A
Nadwozie, przełącznik
F 7
30 A
Nadwozie
F 8
20 A
Nadwozie
F 9
F10
3 A
Gniazdo USB
F11
15 A
Światło dodatkowe na dach
F12
15 A
Obrotowe światło ostrzegawcze na dachu
F13
15 A
Ogrzewanie siedzeń / alkotester z blokadą zapłonu
F14
F15
10 A
Tablica świetlna na dachu / Światła postojowe
F16
10 A
Światła drogowe wewnątrz okienka dachowego
F17
10 A
Elektromobilność, Podwozie zasilacza
F18
3 A
F19
15 A
Jednostka sterująca BBM, nadwozie
F20
20 A

Jednostka sterująca podnośnika szyby z prawej strony

F21
3 A
Jednostka sterująca, wyświetlacz boczny
F22
5 A
Osłona przeciwsłoneczna, lewa i prawa strona
F23
3 A
Jednostka sterująca TACHO, tachograf
F24
5 A
Zespolony zestaw wskaźników
F25
3 A
System poboru opłat drogowych
F26
F27
10 A
Jednostka sterująca pojazdu VMCU
F28
20 A
Jednostka sterująca pojazdu VMCU
F29
10 A
Podgrzewane lusterko wsteczne, prawe
F30
10 A
Podgrzewane lusterko wsteczne, lewe
F31
5 A
Jednostka sterująca DACU, wsparcie kierowcy
F32
10 A
Jednostka sterująca APM, osuszacz powietrza
F33
3 A
Pilot zdalnego sterowania (Work Remote Control), ładowarka
F34
5 A
Blokada bezpieczeństwa, pokrywa przednia
F35
15 A
Jednostka sterująca wentylatora klimatyzatora postojowego
F36
5 A
Kamera
F37
20 A
Jednostka sterująca układu hamulcowego ABS/EBS
F38
20 A
Jednostka sterująca układu ogrzewania i klimatyzacji CCM
F39
20 A
Nie używam
F40
3 A
Zapłon tachografu
F41
15 A
Nie używam
F42
15 A
Nie używam
F43
10 A
Nie używam
F44
10 A
Nie używam
F45
30 A
Pompa odchylania kabiny
F46
20 A
Układ ABS/EBS, naczepa
F47
F48
F49
50 A
Wyjście zasilania, nadwozie
F50
30 A
Ekspres do kawy
F51
20 A
Silnik wycieraczki szyby przedniej
F52
15 A
Silnik okna dachowego
F53
5 A
F54
F55
3 A
Alarm
F56
10 A
F57
10 A
Oświetlenie w kabinie kierowcy
F58
15 A
Wzmacniacz lub dachowa chłodnica postojowa
F59
15 A
Przetwornik napięcia
F60
15 A
Przetwornik napięcia
F61
20 A
Jednostka sterująca podnośnika szyby z lewej strony
F62
5 A
Złącze do przesyłania danych OBD
F63
10 A
Jednostka sterująca CIOM, kabina kierowcy
F64
15 A
Gniazdko elektryczne 24 V
F65
15 A
Gniazdko elektryczne 24 V
F66
3 A
Dynafleet/Telematic
F67
15 A
Zapalniczka
F68
15 A
Jednostka sterująca pojazdu VMCU
F69
15 A
Grzejnik postojowy
F70
20 A
TECU
F71
15 A
Spryskiwacze reflektorów
F72
5 A
F73
30 A
Funkcja nadwozia aktywna w trybie jazdy
F74
20 A
Funkcja nadwozia aktywna w trybie jazdy
F75
10 A
Lodówka
F76
15 A
F77
F78
F79
10 A
Czujnik bezpieczeństwa
F80
3 A
Tylny panel sterowania LECM
F81
5 A
Poduszka powietrzna SRS
F82
3 A
Jednostka sterująca ERA GLONASS
F83
F84
F85
3 A
Zasilanie FMS, jazda
F86
F87
F88
5 A
Alkotester z blokadą zapłonu ALCOLOCK
F89
F90
15 A
Elektrycznie regulowany fotel
F91
10 A
Złącze zasilania FMS

Lista przekaźników

Zobacz także:  Volvo FM nowy - schematy bezpieczników i przekaźników
Numer
Typ przekaźnika
Opis
K01
ISO micro 10 A
K02
ISO micro 10 A
Lodówka
K03
ISO mini 20 A
Silnik wywietrznika dachowego 2
K04
ISO mini 20 A
Silnik wywietrznika dachowego 1
K05
ISO mini 20 A
Włączenie/wyłączenie silnika wycieraczki szyby przedniej
K06
ISO mini 20 A
Duża/mała prędkość silnika wycieraczki szyby przedniej
K07
ISO power 40 A
Funkcja nadwozia, bezpieczniki
K08
ISO power 40 A
Akcesoria
K09
ISO micro 10 A
Ogrzewanie siedzeń, alkotester z blokadą zapłonu ALCOLOCK
K10
ISO mini 20 A
Światło dodatkowe na dach
K11
ISO power 40 A
Wzmacniacz zasilania, przetwornik napięcia, oświetlenie kabiny
K12
ISO micro 10 A
Tablica świetlna na dachu
K13
ISO mini 20 A
Obrotowe światło ostrzegawcze na dachu
K14
ISO power 40 A
Gniazdo zasilania 24V, zapalniczka, alkotester z blokadą zapłonu ALCOLOCK
K15
ISO micro 10 A
Pełne oświetlenie w tablicy świetlnej na dachu
K16
ISO mini 20 A
Spryskiwacze reflektorów
K17
ISO mini 20 A
TECU
K18
ISO micro 10 A
K19
ISO mini 20 A
K20
ISO power 40 A
Zapłon funkcji nadwozia, aktywny w trybie jazdy
K21
ISO micro 10 A
Elektrycznie podgrzewane lusterka wsteczne
K22
ISO mini 20 A
Zapłon
K23
ISO power 40 A
K24
ISO micro 10 A
Elektrycznie regulowany fotel
K25
ISO micro 10 A
K26
ISO micro 10 A
Kamera
K27
ISO power 40 A
Jednostka sterująca silnika EMS
K28
ISO power 40 A
Pompa odchylania kabiny
