Volvo FH nowy – schematy bezpieczników i przekaźników

Volvo FH nowy - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo FH.

Volvo FH to flagowy model ciężarówki produkowany przez szwedzką firmę Volvo Trucks. Jest to seria luksusowych ciężarówek, znanych ze swojej zaawansowanej technologii, komfortu, oszczędności paliwa i wszechstronności. Oto niektóre informacje na temat Volvo FH:

  1. Zastosowanie i Warianty: Volvo FH jest zaprojektowany do różnych zastosowań, zarówno na długich trasach, jak i do zadań miejskich czy regionalnych. Dostępne są różne warianty modelu, obejmujące różne kabiny, pojemności ładowni i opcje wyposażenia, co pozwala dostosować ciężarówkę do konkretnych potrzeb klienta.
  2. Efektywność paliwowa: Modele Volvo FH słyną z zaawansowanych technologii zmierzających do zwiększenia efektywności paliwowej. Zastosowane innowacje obejmują zoptymalizowane silniki, systemy start-stop, systemy zarządzania zużyciem paliwa i wiele innych, co przyczynia się do ograniczenia kosztów eksploatacji.
  3. Technologie bezpieczeństwa: Volvo FH jest wyposażony w zaawansowane systemy bezpieczeństwa, takie jak systemy asystujące kierowcy, automatyczne hamowanie awaryjne, systemy ostrzegania przed kolizją i wiele innych, co przyczynia się do poprawy bezpieczeństwa na drodze.
  4. Komfort i kabina: Kabiny Volvo FH są projektowane z myślą o komforcie kierowcy. Oferują ergonomiczne rozwiązania, wygodne fotele, zaawansowane systemy multimedialne i nawigacyjne oraz przestronne wnętrze, co przyczynia się do redukcji zmęczenia podczas długich tras.
  5. Zróżnicowana gama napędów: Volvo FH oferuje różne warianty napędowe, w tym silniki wysokoprężne, gazowe, hybrydowe oraz elektryczne. To pozwala dostosować ciężarówkę do zmieniających się wymagań rynku i trendów związanych z zrównoważonym transportem.
  6. Wspieranie operacji: Volvo FH wykorzystuje zaawansowane technologie do wspomagania operacji transportowych. Systemy te obejmują m.in. nawigację, monitorowanie wydajności, zarządzanie flotą, co pozwala na lepsze planowanie tras i zoptymalizowanie operacji.
  7. Innowacje dla przyszłości: Volvo FH jest częścią długoterminowej strategii firmy Volvo Trucks na rzecz zrównoważonego transportu. Marka koncentruje się na wprowadzaniu innowacji, takich jak ciężarówki elektryczne i inne rozwiązania związane z ograniczeniem wpływu na środowisko.

Podsumowując, Volvo FH to luksusowa seria ciężarówek, wyróżniająca się zaawansowaną technologią, efektywnością paliwową, komfortem i bezpieczeństwem. Jest to model, który ewoluuje w kierunku zrównoważonego transportu, jednocześnie pozostając liderem w dziedzinie innowacji w branży transportowej.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Volvo S80 (2009) - schematy bezpieczników i przekaźników

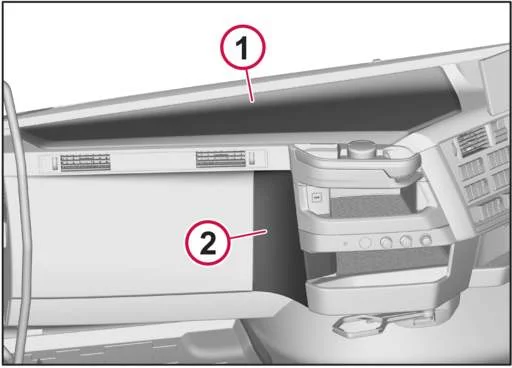

W kabinie znajdują się dwa miejsca na bezpieczniki i przekaźniki. Centralkę bezpieczników i przekaźników (1) można znaleźć na środku tablicy rozdzielczej. Bezpieczniki i przekaźniki nadwozia (2) znajdują się z przodu fotela pasażera.W obu miejscach na pokrywie lub pod pokrywą znajduje się naklejka przedstawiająca rozmieszczenie bezpieczników i przekaźników wraz z opisem funkcji.
Volvo FH nowy - schematy bezpieczników i przekaźników
  1. Centralka bezpieczników i przekaźników
  2. Bezpieczniki i przekaźniki nadwozia
Centralka bezpieczników i przekaźników
Centralka zawiera dwa różne rodzaje bezpieczników topikowych typu płaskiego (płytkowego). Jeżeli jeden i ten sam bezpiecznik wymaga częstej wymiany, pojazd należy odprowadzić do autoryzowanej stacji obsługi Volvo na przegląd układu elektrycznego.

Przy wymianie należy zawsze używać bezpieczników o przewidzianej wartości prądu znamionowego. Nigdy nie używaj bezpieczników o wyższej niż przewidziana wartości prądu znamionowego.

Przełącz układ elektryczny w tryb zasilania „Parkowanie” i, w miarę możliwości, zamknij zakłócony obwód przed wymianą bezpiecznika. Pozostawienie dopływu napięcia może spowodować spalenie oprawki bezpiecznika.

Jak uzyskać dostęp do bezpieczników i przekaźników

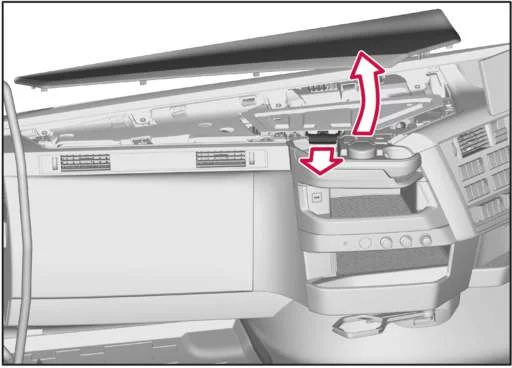

Aby uzyskać dostęp do centralki bezpieczników i przekaźników na środku tablicy rozdzielczej, wykonaj następujące czynności:
  1. Pociągnij uchwyt w tylnej krawędzi pokrywy obok uchwytów na kubki.
  2. Pociągnij tylną krawędź pokrywy do góry, aby zwolnić zaciski.
  3. Zdejmij pokrywę.
Volvo FH nowy - schematy bezpieczników i przekaźników
Bezpiecznik kuchenki mikrofalowej

Bezpiecznik kuchenki mikrofalowej znajduje się poniżej centralki bezpieczników i przekaźników. Bezpiecznik ma prąd znamionowy 50 A.

Aby uzyskać dostęp do bezpiecznika kuchenki mikrofalowej, wykonaj następujące czynności:

  1. Odłącz zacisk ujemny od akumulatorów.
  2. Zdejmij pokrywę centralki bezpieczników i przekaźników.
  3. Odkręć śruby mocujące centralkę bezpieczników i przekaźników śrubokrętem z końcówką torx.
  4. Ostrożnie podnieś i złóż centralkę bezpieczników i przekaźników.
Dostęp do bezpieczników i przekaźników nadwozia

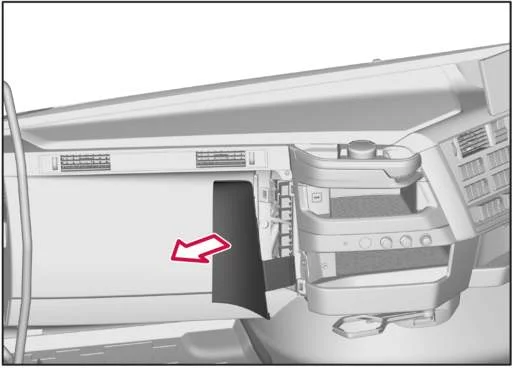

Aby uzyskać dostęp do bezpieczników i przekaźników nadwozia, wykonaj następujące czynności:

  1. Pociągnij pokrywę, tak aby zwolnić zaciski.
Volvo FH nowy - schematy bezpieczników i przekaźników

Lista bezpieczników płytkowych

Numer
Ampery [A]
Opis
F 1
10 A
Gniazdko elektryczne 12 V
F 2
F 3
10 A
TV/DVD
F 4
F 5
F 6
5 A
Nadwozie, przełącznik
F 7
30 A
Nadwozie
F 8
20 A
Nadwozie
F 9
F10
3 A
Gniazdo USB
F11
15 A
Światło dodatkowe na dach
F12
15 A
Obrotowe światło ostrzegawcze na dachu
F13
15 A
Ogrzewanie siedzeń / Alkotester z blokadą zapłonu ALCOLOCK
F14
F15
10 A
Tablica świetlna na dachu / Światła postojowe
F16
10 A
Pełne oświetlenie w tablicy świetlnej na dachu
F17
F18
3 A
F19
15 A
Jednostka sterująca BBM, nadwozie
F20
20 A

Jednostka sterująca podnośnika szyby z prawej strony

F21
3 A
Jednostka sterująca, wyświetlacz boczny
F22
5 A
Osłona przeciwsłoneczna, lewa i prawa strona
F23
3 A
Jednostka sterująca TACHO, tachograf
F24
5 A
Zespolony zestaw wskaźników
F25
3 A
System poboru opłat drogowych
F26
F27
10 A
Jednostka sterująca pojazdu VMCU
F28
20 A
Jednostka sterująca pojazdu VMCU
F29
10 A
Podgrzewane lusterko wsteczne, prawe
F30
10 A
Podgrzewane lusterko wsteczne, lewe
F31
5 A
Jednostka sterująca DACU, wsparcie kierowcy
F32
10 A
Jednostka sterująca APM, osuszacz powietrza
F33
3 A
Pilot zdalnego sterowania (Work Remote Control), ładowarka
F34
5 A
Blokada bezpieczeństwa, pokrywa przednia
F35
15 A
Jednostka sterująca wentylatora klimatyzatora postojowego
F36
5 A
Kamera
F37
20 A
Jednostka sterująca układu hamulcowego ABS/EBS
F38
20 A
Jednostka sterująca układu ogrzewania i klimatyzacji CCM
F39
20 A
Ogrzewacz przewodów paliwowych
F40
3 A
Zapłon tachografu
F41
15 A
Jednostka sterująca silnika EMS
F42
15 A
Jednostka sterująca silnika, obciążenie
F43
10 A
Ogrzewacz filtra paliwa
F44
10 A
Jednostka sterująca silnika, obciążenie
F45
30 A
Pompa odchylania kabiny
F46
20 A
Układ ABS/EBS, naczepa
F47
F48
F49
50 A
Wyjście zasilania, nadwozie
F50
30 A
Ekspres do kawy
F51
20 A
Silnik wycieraczki szyby przedniej
F52
15 A
Silnik okna dachowego
F53
5 A
Przełącznik wideo
F54
F55
3 A
Alarm
F56
10 A
F57
10 A
Oświetlenie w kabinie kierowcy
F58
15 A
Wzmacniacz
F59
15 A
Przetwornik napięcia
F60
15 A
Przetwornik napięcia
F61
20 A
Jednostka sterująca podnośnika szyby z lewej strony
F62
5 A
Złącze do przesyłania danych OBD
F63
10 A
Jednostka sterująca CIOM, kabina kierowcy
F64
15 A
Gniazdko elektryczne 24 V
F65
15 A
Gniazdko elektryczne 24 V
F66
3 A
Dynafleet/Telematic
F67
15 A
Zapalniczka
F68
15 A
Jednostka sterująca pojazdu VMCU
F69
15 A
Ogrzewanie postojowe
F70
20 A
TECU
F71
15 A
Spryskiwacze reflektorów
F72
5 A
F73
30 A
Funkcja nadwozia aktywna w trybie jazdy
F74
20 A
Funkcja nadwozia aktywna w trybie jazdy
F75
10 A
Lodówka
F76
15 A
F77
F78
F79
F80
3 A
Tylny panel sterowania LECM
F81
5 A
Poduszka powietrzna SRS
F82
3 A
Jednostka sterująca ERA GLONASS
F83
F84
F85
3 A
Zasilanie FMS, jazda
F86
F87
F88
5 A
Alkotester z blokadą zapłonu ALCOLOCK
F89
F90
15 A
Elektrycznie regulowany fotel
F91
10 A
Złącze zasilania FMS

Lista przekaźników

Zobacz także:  Volvo S80 (2008) - schematy bezpieczników i przekaźników
Numer
Typ przekaźnika
Opis
K01
ISO micro 10 A
K02
ISO micro 10 A
Lodówka
K03
ISO mini 20 A
Silnik wywietrznika dachowego 2
K04
ISO mini 20 A
Silnik wywietrznika dachowego 1
K05
ISO mini 20 A
Włączenie/wyłączenie silnika wycieraczki szyby przedniej
K06
ISO mini 20 A
Duża/mała prędkość silnika wycieraczki szyby przedniej
K07
ISO power 40 A
Funkcja nadwozia, bezpieczniki
K08
ISO power 40 A
Akcesoria
K09
ISO micro 10 A
Ogrzewanie siedzeń, alkotester z blokadą zapłonu ALCOLOCK
K10
ISO mini 20 A
Światło dodatkowe na dach
K11
ISO power 40 A
Wzmacniacz zasilania, przetwornik napięcia, oświetlenie kabiny
K12
ISO micro 10 A
Tablica świetlna na dachu
K13
ISO mini 20 A
Obrotowe światło ostrzegawcze na dachu
K14
ISO power 40 A
Gniazdo zasilania 24V, zapalniczka, alkotester z blokadą zapłonu ALCOLOCK
K15
ISO micro 10 A
Pełne oświetlenie w tablicy świetlnej na dachu
K16
ISO mini 20 A
Spryskiwacze reflektorów
K17
ISO mini 20 A
TECU
K18
ISO micro 10 A
K19
ISO mini 20 A
K20
ISO power 40 A
Zapłon funkcji nadwozia, aktywny w trybie jazdy
K21
ISO micro 10 A
Elektrycznie podgrzewane lusterka wsteczne
K22
ISO mini 20 A
Zapłon
K23
ISO power 40 A
K24
ISO micro 10 A
Elektrycznie regulowany fotel
K25
ISO micro 10 A
K26
ISO micro 10 A
Kamera
K27
ISO power 40 A
Jednostka sterująca silnika EMS
K28
ISO power 40 A
Pompa odchylania kabiny

Bezpieczniki główne

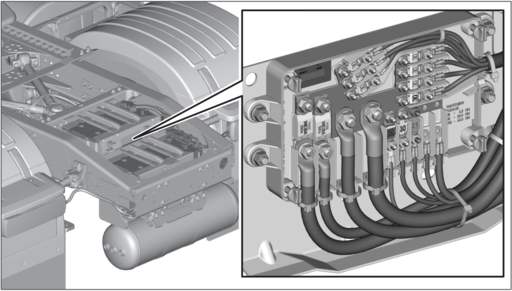

Bezpieczniki główne umieszczone są w głównej skrzynce bezpieczników, która znajduje się wewnątrz skrzynki akumulatorowej na ramie. W normalnych warunkach, bezpieczniki wytrzymują cały okres eksploatacji pojazdu. W przypadku przepalenia się bezpiecznika, należy pojazd odprowadzić do autoryzowanej stacji obsługi Volvo na przegląd układu elektrycznego.
Volvo FH nowy - schematy bezpieczników i przekaźników
Bezpieczniki topikowe są przykręcone w skrzynce bezpieczników za pomocą nakrętek z uwięzioną podkładką sprężystą. Ważne jest, aby nakrętki były dokręcane właściwym momentem, patrz tabela. Za mały moment dokręcenia spowodować może grzanie się. Za duży moment dokręcenia może spowodować deformacje i pęknięcia.

Używaj właściwego momentu dokręcania.

Przy wymianie należy zawsze używać bezpieczników o przewidzianej wartości prądu znamionowego. Nigdy nie używaj bezpieczników o wyższej niż przewidziana wartości prądu znamionowego.

Reklama

Numer

Ampery [A]

Opis
1
200 A
Funkcja nadwozia
2
100 A
FRC Kabina kierowcy, centralka bezpieczników i przekaźników
3
30 A
Przednia jednostka sterująca podwozia FCIOM
4
30 A
Centralna jednostka sterująca podwozia CCIOM
5
30 A
Tylna jednostka sterująca podwozia RCIOM
6
30 A
Przednia jednostka sterująca podwozia FCIOM
7
30 A
Centralna jednostka sterująca podwozia CCIOM
8
30 A
Tylna jednostka sterująca podwozia RCIOM
9
30 A
Sterowanie osi przedniej FAS
10
40 A
PCCU Klimatyzator postojowy
11
23 A
Moduł sterujący układu oczyszczania spalin ACM
12
23 A
Dodatkowe sterowanie osi
