Toyota FJ Cruiser (2006-2007) – schematy bezpieczników i przekaźników
Rocznik 2006-2007
Zaktualizowano 16.01.2025
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty FJ Cruiser z lat: 2006, 2007.
Sprawdzanie oraz wymiana bezpieczników Toyota FJ Cruiser (2006-2007)
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika w Toyota FJ Cruiser (2006-2007)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

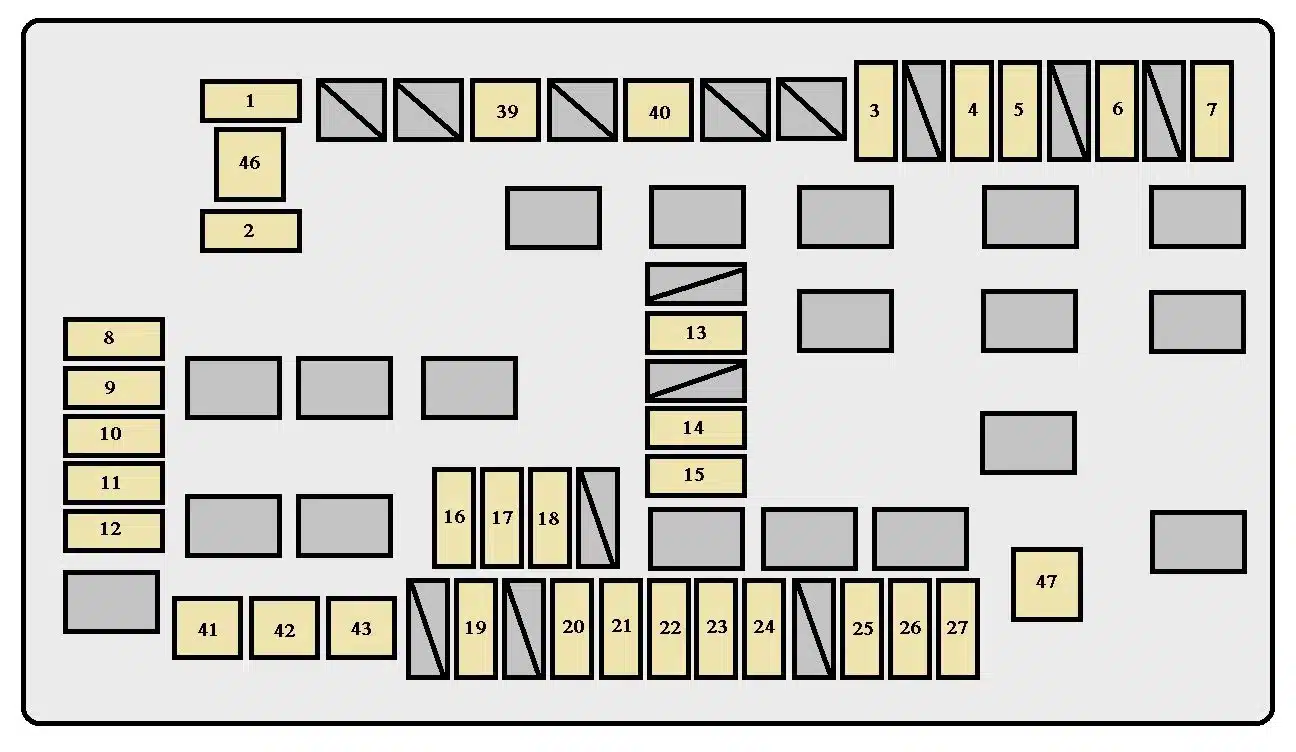

Komora silnika w Toyota FJ Cruiser (2006-2007)

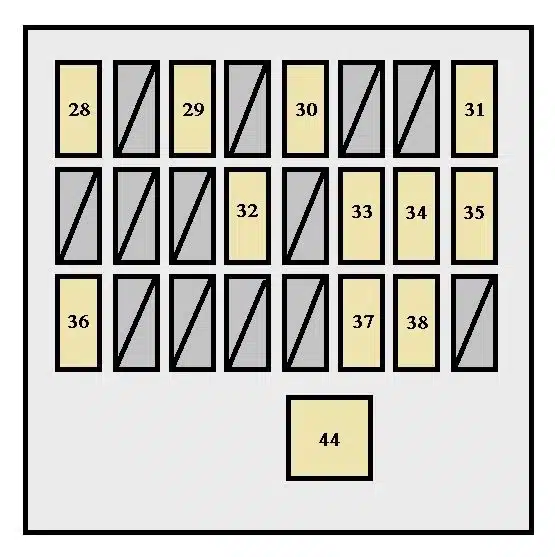

Panel przyrządów w Toyota FJ Cruiser (2006-2007)
Komora silnika w Toyota FJ Cruiser (2006-2007)
Toyota FJ Cruiser (2006-2007) – Bezpieczniki (typ A)
| Numer | Ampery [A] | Opis |
| 1 | 10 | Zapasowy bezpiecznik |
| 2 | 15 | Zapasowy bezpiecznik |
| 3 | 15 | Światła przyczepy |
| 4 | 15 | Lampa terenowa |
| 5 | 10 | Światła stopu, wysoko zamontowane światło stopu, układ przeciwblokujący, układ kontroli trakcji, aktywny układ kontroli trakcji, układ kontroli stabilności pojazdu, układ „AUTO LSD”, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ blokady zmiany biegów |
| 6 | 15 | Światło drogowe |
| 7 | 7,5 | System diagnostyki pokładowej |
| 8 | 10 | Reflektor prawy (światła mijania) (pojazdy ze światłami do jazdy dziennej), Reflektor prawy (pojazdy bez świateł do jazdy dziennej) |
| 9 | 10 | Reflektor lewy (światła mijania) (pojazdy ze światłami do jazdy dziennej), reflektor lewy (pojazdy bez świateł do jazdy dziennej) |
| 10 | 10 | Reflektor prawy (światło drogowe) |
| 11 | 10 | Reflektor lewy (światło drogowe) |
| 12 | 10 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 13 | 7,5 | System świateł do jazdy dziennej |
| 14 | 30 | Odmgławiacz tylnej szyby |
| 15 | 7,5 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 16 | 10 | Oświetlenie wnętrza, oświetlenie bagażnika, zegar, licznik akcesoriów, licznik i manometr |
| 17 | 20 | System nagłośnieniowy |
| 18 | 10 | System klimatyzacji, system komunikacji multipleksowej, system poduszek powietrznych SRS, system klasyfikacji pasażerów z przodu |
| 19 | 7,5 | System ładowania |
| 20 | 10 | klakson |
| 21 | 15 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 22 | 15 | Kierunkowskazy, migacze awaryjne |
| 23 | 10 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny system sterowania przepustnicą |
| 24 | 20 | Bezpiecznik „EFI NO.2”, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 25 | 20 | System zamka drzwi, system komunikacji multipleksowej |
| 26 | 15 | Konwerter holowniczy |
| 27 | 20 | System nagłośnieniowy |
| 28 | 10 | Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ przeciwblokujący, układ kontroli stabilności pojazdu, układ kontroli trakcji, aktywny układ kontroli trakcji, układ „AUTO LSD”, układ poduszek powietrznych SRS, system klasyfikacji pasażerów z przodu |
| 29 | 7,5 | Licznik i miernik |
| 30 | 30 | Wycieraczki i spryskiwacze przedniej szyby |
| 31 | 20 | Napęd na cztery koła, tylny system blokady mechanizmu różnicowego |
| 32 | 15 | Gniazdo zasilania |
| 33 | 15 | Wycieraczka i spryskiwacz tylnej szyby, system komunikacji multipleksowej |
| 34 | 10 | Układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, aktywny system kontroli trakcji, system „AUTO LSD”, wielopunktowy system wtrysku paliwa/sekwencyjny wielopunktowy system wtrysku paliwa, tempomat, system blokady tylnych drzwi, system blokady zmiany biegów, multipleksowy system komunikacyjny |
| 35 | 15 | Kierunkowskazy, układ klimatyzacji, układ ładowania, włącznik anulowania rozruchu sprzęgła, układ przeciwblokujący, układ kontroli trakcji, aktywny układ kontroli trakcji, układ kontroli stabilności pojazdu, układ „AUTO LSD”, światła cofania, intuicyjne wspomaganie parkowania , tylny system blokady mechanizmu różnicowego, gniazdo zasilania, miernik akcesoriów, licznik i wskaźnik |
| 36 | 7,5 | Układ rozruchowy, przełącznik anulowania rozruchu sprzęgła, gniazdo zasilania |
| 37 | 10 | Światła tylne, oświetlenie tablicy rejestracyjnej, światła postojowe, sterowanie oświetleniem tablicy przyrządów, oświetlenie |
| 38 | 7,5 | System blokady zmiany biegów, zewnętrzne lusterka wsteczne, system audio, gniazdko elektryczne, zegar, licznik akcesoriów, system komunikacji multipleksowej |
Toyota FJ Cruiser (2006-2007) – Bezpieczniki (typ B)
| Numer | Ampery [A] | Opis |
| 39 | 50 | Bezpieczniki „ACC”, „ECU-IG”, „IG1”, „PR WSH”, „FR WIP-WSH”, „4WD/DIFF” i „STA” |
| 40 | 50 | „OGON”, „WYLOT PWR”, „MOC” |
| 41 | 40 | Układ przeciwblokujący, układ kontroli stabilności pojazdu, układ kontroli trakcji, aktywny układ kontroli trakcji, układ „AUTO LSD” |
| 42 | 30 | Bezpieczniki „IGN” i „GAUGE”, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy |
| 43 | 30 | Układ przeciwblokujący, układ kontroli stabilności pojazdu, układ kontroli trakcji, aktywny układ kontroli trakcji, układ „AUTO LSD” |
| 44 | 30 | Okna elektryczne |
| 45 | 80 | Gniazdo zasilania |
Toyota FJ Cruiser (2006-2007) – Bezpieczniki (typ C)
| Numer | Ampery [A] | Opis |
| 46 | 120 | Bezpieczniki „AM1”, „AC 115V”, „ODFOG”, „ODFOG NO.2”, „STOP”, „OBD”, „J/B”, „OGON HOLOWNICZY”, „AUX LP” i „OFFROAD LP” |
| 47 | 60 | System klimatyzacji |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
