Toyota Matrix E130 (2003-2008) — schemat bezpieczników i przekaźników

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Matrix E130 z lat: 2003, 2004, 2005, 2006, 2007, 2008.

Sprawdzanie oraz wymiana bezpieczników Toyota Matrix E130 (2003-2008)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Toyota Matrix E130 (2003-2008)!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w przedziale pasażerskim Toyota Matrix E130 (2003-2008)

Skrzynka bezpieczników znajduje się pod tablicą rozdzielczą (po lewej stronie), pod pokrywą.

Toyota Matrix E130 (2003-2008) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
18	15	Światła tylne, oświetlenie tablicy rejestracyjnej, oświetlenie tablicy przyrządów, oświetlenie zestawu wskaźników, zegar
19	7,5	System diagnostyki pokładowej
20	25	Wycieraczki
21	15	Układ ładowania, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy, system poduszek powietrznych SRS
22	15	Światła stopu, wysoko zamontowany układ przeciwblokujący świateł stopu, system sterowania blokadą zmiany biegów, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, tempomat
23	25	System zamka drzwi, przełącznik otwierania włazu szklanego
24	25	Bezpiecznik zapalniczki
25	10	Elektryczny wentylator chłodzący, układ przeciwblokujący, układ kontroli trakcji, układ kontroli stabilności pojazdu, układ wspomagania hamowania, układ sterowania blokadą zmiany biegów, układ tempomatu
26	15	Wycieraczka tylnej szyby
27	10	System klimatyzacji
28	15	Gniazdo zasilania (115 VAC)
29	15	Gniazdo zasilania (12 VDC/ w tylnej konsoli)
30	10	System świateł do jazdy dziennej
31	15	Gniazdko elektryczne (na desce rozdzielczej) lub zapalniczka, samochodowy system audio, zegar, elektryczne sterowanie lusterkiem wstecznym, system sterowania blokadą zmiany biegów
32	10	Wskaźniki i liczniki, system klimatyzacji, system świateł do jazdy dziennej, system ładowania, automatyczna powłoka przeciwodblaskowa w lusterku wstecznym, elektryczne szyby, tempomat, odmgławiacz tylnej szyby, światła cofania, światło przypominające o zapięciu pasów bezpieczeństwa przedniego pasażera
33	15	Spryskiwacz przedniej szyby, spryskiwacz tylnej szyby
34	10	Układ sterowania silnikiem
40	40	System klimatyzacji
41	30	Odmgławiacz tylnej szyby, bezpiecznik „M-HTR/DEF I-UP”
42	30	Elektryczne szyby, elektryczny szyberdach

Skrzynka bezpieczników w komorze silnika Toyota Matrix E130 (2003-2008)

Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie)

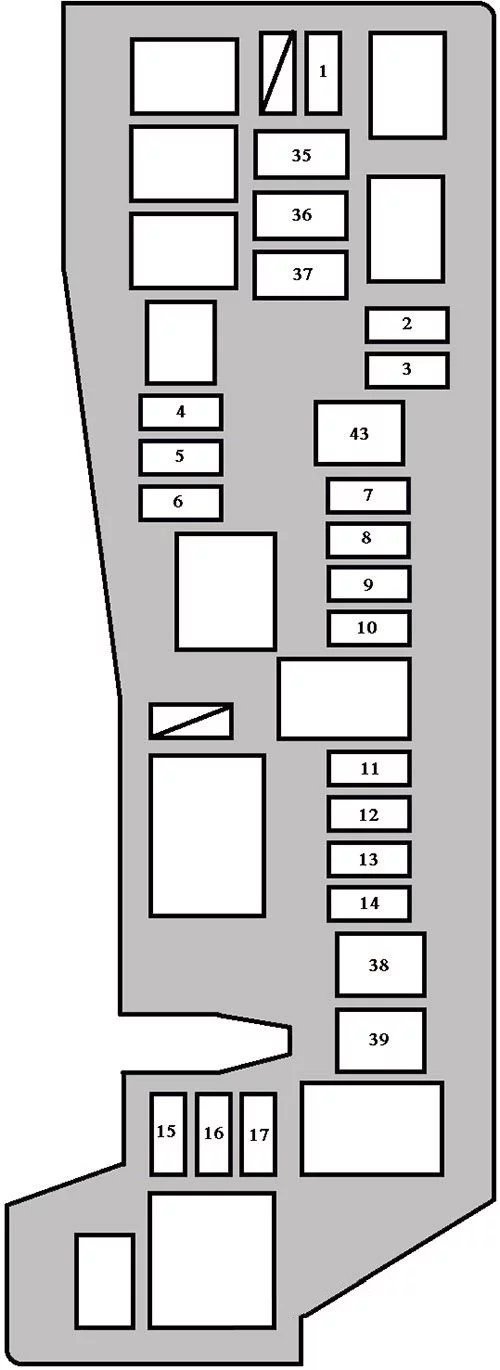

Toyota Matrix E130 (2003-2008) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	15	Przednie światła przeciwmgielne
2	10	Reflektor lewy (światło drogowe)
3	10	Reflektor prawy (światło drogowe), lampka kontrolna świateł drogowych
4	30	Zapasowy bezpiecznik
5	15	Zapasowy bezpiecznik
6	10	Zapasowy bezpiecznik
7	10	Elektroniczny system sterowania przepustnicą
8	30	Samochodowy system audio
9	30	Układ rozruchowy, bezpiecznik „AM2”
10	15	Samochodowy system audio, zegar, oświetlenie osobiste, oświetlenie wnętrza, oświetlenie bagażnika, światło ostrzegawcze otwartych drzwi, bezprzewodowy system zdalnego sterowania
11	10	Klakson
12	10	Światła awaryjne, kierunkowskazy
13	15	Wieloportowy układ wtrysku paliwa/sekwencyjny muftiportowy układ wtrysku paliwa, układ kontroli emisji, bezpiecznik „EFI”
14	5	System ładowania
15	10	Reflektor lewy (światła mijania)
16	10	Reflektor prawy (światła mijania)
17	15	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ kontroli emisji
35	30	Układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, system wspomagania hamowania
36	30	Elektryczny wentylator chłodzący
37	40 (bez systemu kontroli stabilności pojazdu)	System zapobiegania blokady kół
37	50 (z systemem kontroli stabilności pojazdu)	Układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, system wspomagania hamowania
38	40	Bezpieczniki „HEAD LH UPR”, „HEAD RH UPR”, „HEAD LH LWR” i „HEAD RH LWR”
39	50	System kontroli emisji
43	100	System ładowania, „ABS NO.1”, „ABS NO.2”, „RDI FAN”, „FOG”, „HTR”, „AM1”, „POWER”, „DOOR”, „ECU-B”, „TAIL , „STOP”, „P/POINT”, „INV” i „OBD” bezpieczniki

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
