Toyota Dyna U600/U800 (2011-2018) – schematy bezpieczników i przekaźników

Toyota Dyna U600U800 (2011-2018) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Dyna U600/U800 z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Toyota Dyna U600/U800 to seria lekkich samochodów dostawczych i ciężarowych produkowanych przez japońską firmę Toyota. Modele te są często używane do transportu towarów i różnych zadań komercyjnych. Oto kilka informacji na temat serii Toyota Dyna U600/U800:

  1. Rozbudowana gama modeli: Seria Dyna U600/U800 obejmuje różne modele o różnych pojemnościach ładunkowych i dopuszczalnej masie całkowitej, co pozwala na dopasowanie pojazdu do różnych potrzeb biznesowych.
  2. Wieloletnia produkcja: Modele z serii Dyna U600/U800 były produkowane przez wiele lat, co świadczy o ich trwałości i popularności na rynku. Produkcja tych samochodów trwała przez wiele generacji, w różnych okresach czasu.
  3. Różne nadwozia: Toyota Dyna U600/U800 była dostępna w różnych wersjach nadwoziowych, takich jak furgon, platforma, skrzynia ładunkowa czy podwozie z zabudową specjalistyczną. To umożliwiało użytkownikom dostosowanie pojazdu do specyficznych zastosowań.
  4. Silniki i wydajność: Modele z serii Dyna U600/U800 były wyposażone w różne jednostki napędowe, które oferowały zrównoważoną wydajność i ekonomiczność w transporcie towarów.
  5. Komfort i wyposażenie: Mimo że głównym naciskiem w przypadku tych pojazdów jest funkcjonalność, Toyota starała się również zapewnić pewien komfort kierowcy i pasażerów. W późniejszych latach produkcji, niektóre modele mogły oferować pewne wygodne opcje i udogodnienia.
  6. Zawartość dla użytkowników: Modele Dyna U600/U800 często były projektowane z myślą o użytkownikach komercyjnych. Praktyczność, trwałość i prostota obsługi to cechy, które przyciągają przedsiębiorców korzystających z tych pojazdów w swoich działaniach.
  7. Globalna obecność: Toyota Dyna U600/U800 była dostępna na wielu rynkach globalnych, co świadczy o jej wszechstronności i zdolności do dostosowania się do różnych warunków i wymagań.
Zobacz także:  Toyota Highlander XU40 (2008-2010) - schematy bezpieczników i przekaźników

Podsumowując, seria Toyota Dyna U600/U800 to linia samochodów dostawczych i ciężarowych, która zdobyła sobie uznanie wśród przedsiębiorców i użytkowników komercyjnych dzięki swojej funkcjonalności, trwałości i wszechstronności.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Toyota Venza (2008-2017) - schematy bezpieczników i przekaźników

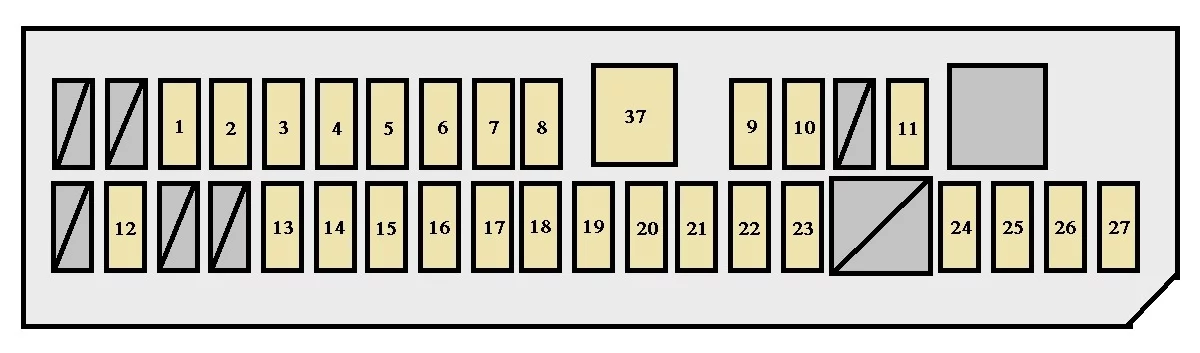

Panel przyrządów

Toyota Dyna U600U800 (2011-2018) - schematy bezpieczników i przekaźników

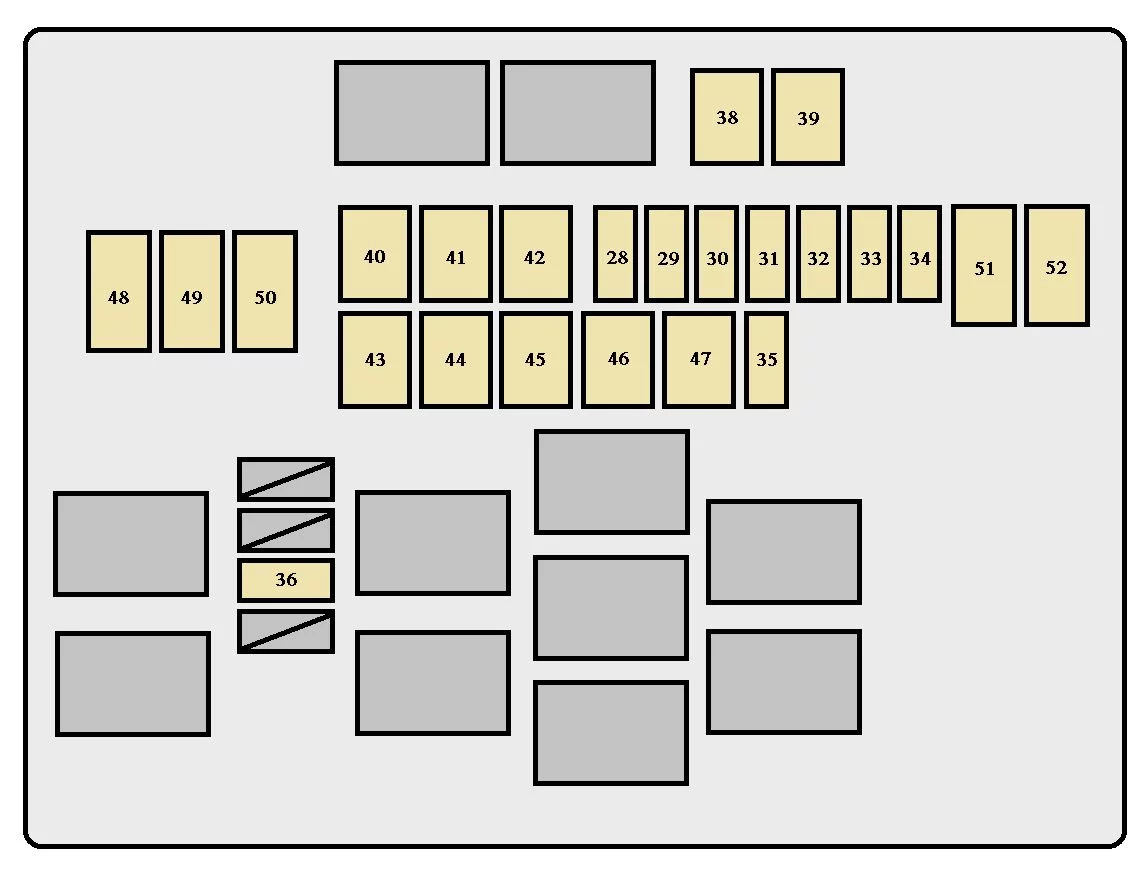

Lewa strona pojazdu

Toyota Dyna U600U800 (2011-2018) - schematy bezpieczników i przekaźników
Bezpieczniki (typ A)

Numer Ampery [A] Opis
1 15 Zapalniczka
2 30 System zamka drzwi zasilania
3 10 Wskaźniki i mierniki;

Wskaźniki przypomnienia serwisowego i brzęczyk ostrzegawczy;

Światła awaryjne;

Brzęczyk tylny.

4 30 Wycieraczki i spryskiwacze przedniej szyby
5 10 System klimatyzacji
6 10 Światła awaryjne;

Tylny brzęczyk.

7 10 Kierunkowskazy;

Migacze awaryjne.

8 10 Układ przeciwblokujący
9 10 Tylne światło przeciwmgielne
10 10 System diagnostyki pokładowej
11 10 Światła wewnętrzne
12 10 Reflektory, światła tylne
13 15 Światła tylne;

Przednie światła pozycyjne;

Oświetlenie tablicy rejestracyjnej;

Oświetlenie tablicy przyrządów;

Tylne światło przeciwmgielne.

14 10 (pojazd z systemem świateł do jazdy dziennej) Reflektor lewy (światła mijania)
15 10 (pojazd z systemem świateł do jazdy dziennej) Reflektor prawy (światło mijania)
16 10 (pojazd z systemem świateł do jazdy dziennej) Reflektor lewy (światło drogowe)
15 (pojazd bez systemu świateł do jazdy dziennej)
17 10 (pojazd z systemem świateł do jazdy dziennej) Reflektor prawy (światło drogowe)
15 (pojazd bez systemu świateł do jazdy dziennej

)

18 10 Klakson
19 10 Sygnalizatory awaryjne
20 10 Światła stopu
21 10 System startowy
22 10 System poduszek powietrznych SRS
23 10 System klimatyzacji
24 10 Zapasowy bezpiecznik
25 15 Zapasowy bezpiecznik
26 20 Zapasowy bezpiecznik
27 30 Zapasowy bezpiecznik
28 15 Światła przeciwmgielne
29 30 Grzałka przednia
30 10 Układ sterowania silnikiem
31 10 System ładowania;

Lampka ostrzegawcza systemu ładowania.

32 10 Przełącznik silnika
33 15 A/F
34 25 Układ sterowania silnikiem
35 30 Elektryczny wentylator chłodzący
36 20 EDU

Bezpiecznik (typ B)

Numer Ampery [A] Opis
37 30 Okno elektryczne;

System blokady drzwi elektrycznych.

38 50 Grzałka PTC
39 50 Grzałka PTC
40 30 Wyłącznik silnika;

Bezpieczniki „CIG”, „AIR BAG” i „GAUGE”.

41 40 Reflektory
42 30 Bezpieczniki „HAZ”, „HORN”, „STOP” i „ECU-B”
43 50 Układ przeciwblokujący
44 40 System klimatyzacji
45 30 Elektryczny wentylator chłodzący
46 40 System klimatyzacji
47 30 Układ przeciwblokujący

Bezpiecznik (typ C)

Numer Ampery [A] Opis
48 50 Bezpieczniki „TRN”, „ECU−IG”, „IG1”, „A/C”, „WIP” i „DOOR”
49 50 Bezpieczniki „OBD”, „TAIL”, „KOPUŁKA”, „RR−FOG” i „POWER”
50 140 System ładowania
51 80 Układ żarzenia silnika
52 60 System startowy
