Toyota 4Runner (N180) (1998) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty 4Runner (N180) z lat: 1998.

Toyota 4Runner (N180) to piąta generacja popularnego samochodu terenowego produkowanego przez japońską firmę Toyota. Model ten był produkowany w latach 1995-2002. Jest to pojazd typu SUV, który zdobył uznanie dzięki swojej wytrzymałości, zdolnościom terenowym i solidnej konstrukcji.

Podczas gdy poprzednie generacje Toyota 4Runner miały konstrukcję opartą na ramie, N180 została zbudowana na platformie o nazwie „N” platform, co przyniosło pewne zmiany w charakterystyce samochodu. Model ten oferował różne warianty napędów, w tym napęd na dwie koła (tylko tylne) lub na cztery koła, co wpływało na jego zdolności terenowe i zachowanie na różnych nawierzchniach.

4Runner N180 była dostępna w różnych konfiguracjach silnikowych, w zależności od rynku. Do dyspozycji były benzynowe silniki R4 oraz V6 o różnych pojemnościach i mocach. Wyposażenie i funkcje dostępne w tym modelu również się różniły, w zależności od wersji i roku produkcji.

Charakterystyczną cechą 4Runner N180 była jej zdolność do pokonywania trudnego terenu. Model ten był wyposażony w system napędu na cztery koła, który umożliwiał wybór trybu napędu w zależności od warunków terenowych. Opcjonalnie dostępne były różnego rodzaju systemy kontroli trakcji i stabilności, które dodatkowo poprawiały zachowanie się samochodu na trudnych nawierzchniach.

Zobacz także:  Toyota Hilux (1997-2005) - schematy bezpieczników i przekaźników

Wnętrze 4Runner N180 było przestronne i oferowało komfortową przestrzeń dla pasażerów. W zależności od wyposażenia, można było znaleźć różne udogodnienia i funkcje, takie jak systemy audio, systemy nawigacji, klimatyzacja czy elektrycznie regulowane fotele.

Toyota 4Runner N180 zyskała sobie uznanie wśród miłośników pojazdów terenowych dzięki swojej niezawodności, wytrzymałości i zdolnościom do pokonywania trudnych tras off-road. Jej charakterystyczny design i reputacja jako solidnego SUV-a przyczyniły się do jej popularności wśród kierowców poszukujących wszechstronnego pojazdu zdolnego sprostać różnorodnym wyzwaniom.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Toyota Celica (T230) (1999-2005) - schematy bezpieczników i przekaźników

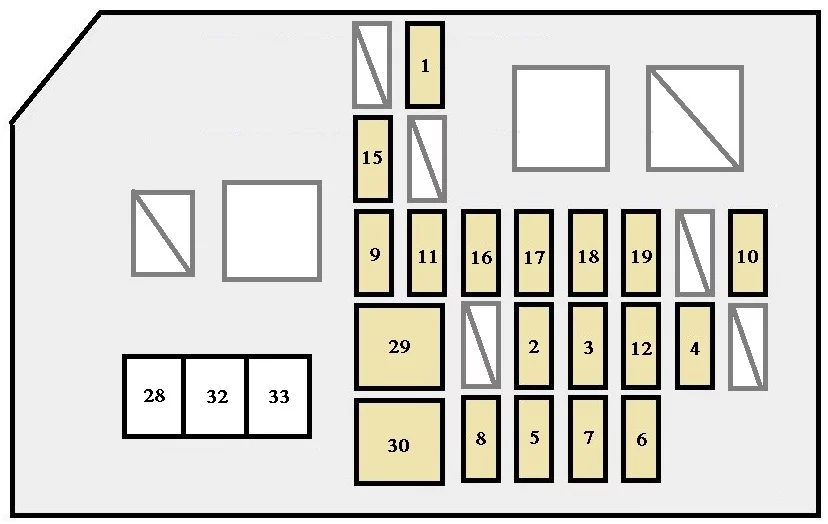

Komora silnika

Toyota 4Runner (N180) (1998) - schematy bezpieczników i przekaźników

Panel przyrządów

Toyota 4Runner (N180) (1998) - schematy bezpieczników i przekaźników

Bezpiecznik (typ A)

Numer Ampery [A] Opis
1 15 Gniazdo zasilania
2 15 Odmgławiacz tylnej szyby
3 10 Światła stopu;

Wysokie światło stopu.

4 7,5 System ładowania
5 7,5 System diagnostyki pokładowej
6 15 Wieloportowy układ wtrysku paliwa, sekwencyjny wielopunktowy układ wtrysku paliwa
7 15 Klakson
8 15 Oświetlenie wnętrza;

Oświetlenie osobiste;

Oświetlenie bagażnika;

Zegar;

Samochodowy system audio.

9 10 Światła tylne;

Światła postojowe;

Światła tablicy rejestracyjnej.

10 7,5 System startowy
11 10 System sterowania klimatyzacją
12 10 Tylny układ sterowania klimatyzacją
13 10 Reflektor prawy
14 10 Reflektor lewy
15 7,5 System świateł do jazdy dziennej
16 10 Reflektor prawy (światła mijania)
17 10 Reflektor lewy (światła mijania)
18 10 Reflektor prawy (światło drogowe)
19 10 Reflektor lewy (światło drogowe)
20 15 Samochodowy system audio;

Antena zasilająca;

Zegar;

Sterowanie lusterkiem wstecznym.

21 7,5 Lampka ostrzegawcza poduszki powietrznej SRS
22 20 System sterowania ADD;

System sterowania napędem na cztery koła;

System blokady tylnego mechanizmu różnicowego.

23 10 Kierunkowskazy, migacze awaryjne
24 10 Wskaźniki i liczniki;

Odmgławiacz tylnej szyby;

System świateł do jazdy dziennej;

System klimatyzacji;

Elektryczny szyberdach.

25 10 Tempomat;

Układ przeciwblokujący;

Elektronicznie sterowana automatyczna skrzynia biegów;

Antena mocy.

26 20 Wycieraczki i spryskiwacz przedniej szyby;

Wycieraczka tylnej szyby.

27 7,5 System poduszek powietrznych SRS;

Wielopunktowy układ wtrysku paliwa, sekwencyjny wielopunktowy układ wtrysku paliwa;

Lampka ostrzegawcza rozładowania.

Bezpieczniki (typ B)

Numer Ampery [A] Opis
28 50 Układ klimatyzacji, bezpiecznik „AC”
29 40 System startowy
30 30 Układ rozruchowy, bezpiecznik „IGN”
31 30 Okno elektryczne;

Tylne okno elektryczne;

Elektryczny szyberdach.
