W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skoda Yeti z lat: 2017.
Skoda Yeti została wycofana z produkcji w 2017 roku, a jej miejsce zajęła Skoda Karoq. Ostatni rocznik Skody Yeti to 2016, ale została ona oficjalnie sprzedawana jeszcze w 2017 roku. W zależności od kraju, wyposażenie i silnik, modele Skoda Yeti z 2017 roku różniły się między sobą. W ogólnym rozrachunku, Skoda Yeti była popularnym SUV-em, który był ceniony za przestronne wnętrze, dobre właściwości jezdne, a także za wygodę i bezpieczeństwo jazdy.

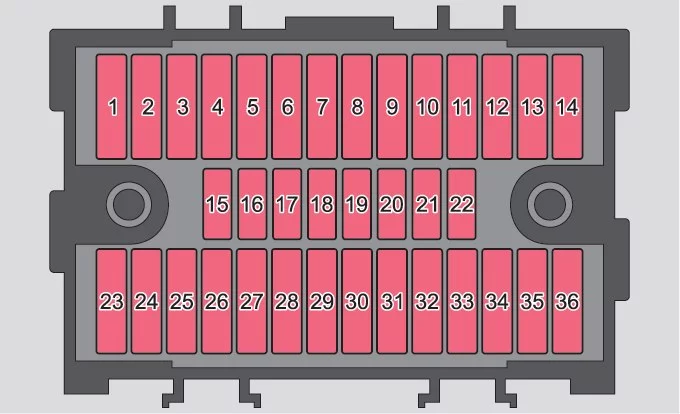

Skrzynka bezpieczników w desce rozdzielczej
| Numer | Opis |
| 1 | Ogrzewanie odpowietrznika skrzyni biegów (silnik wysokoprężny);
Automatyczna skrzynia biegów. |
| 2 | Hak holowniczy – światło lewe |
| 3 | Hak holowniczy – światło prawe |
| 4 | Zestaw wskaźników;
Dźwignia wycieraczek szyby przedniej; Dźwignia kierunkowskazów; Kamera. |
| 5 | Dmuchawa do ogrzewania;
Wentylator chłodnicy; Klimatyzacja; Climatronic. |
| 6 | Wycieraczka tylnej szyby |
| 7 | Połączenie alarmowe |
| 8 | Zaczep holowniczy – styk w gnieździe |
| 9 | Oświetlenie wewnętrzne;
Tylne światło przeciwmgielne. |
| 10 | Czujnik deszczu;
Włącznik światła; Gniazdo diagnostyczne. |
| 11 | Światła doświetlające zakręty po lewej stronie |
| 12 | Światła doświetlające zakręty po prawej stronie |
| 13 | Radio |
| 14 | Centralny system sterowania;
System zarządzania silnikiem. |
| 15 | Przełącznik światła |
| 16 | Napęd na wszystkie koła |
| 17 | KESSY;
Blokada kierownicy. |
| 18 | Złącze diagnostyczne;
Układ sterowania silnikiem; Czujnik hamulca; Napęd na cztery koła; START-STOP. |
| 19 | ABS;
ESP; Przełącznik kontroli ciśnienia powietrza w oponach; Pomoc w parkowaniu; Przełącznik trybu OFF ROAD; Przycisk START STOP. |
| 20 | Poduszka powietrzna |
| 21 | WIV;
Światła cofania; Ściemniane lusterka; Czujnik ciśnienia; Przygotowanie telefonu; Miernik masy powietrza; Poziomowanie reflektorów i obrotowe reflektory. |
| 22 | Klaster przyrządów;
Elektromechaniczne wspomaganie kierownicy; Magistrala danych. |
| 23 | Centralny zamek;
Pokrywa bagażnika. |
| 24 | Elektryczne szyby – tylne |
| 25 | Ogrzewanie tylnej szyby;
Ogrzewanie postojowe i wentylacja. |
| 26 | Gniazdo zasilania w bagażniku |
| 27 | Panoramiczny dach uchylno-przesuwny;
Elektryczne sterowanie roletami przeciwsłonecznymi. |
| 28 | Pompa paliwa;
Wtryskiwacze; Ogrzewanie AdBlue®. |
| 29 | Elektryczne szyby – przód;
Lusterko zewnętrzne – Ogrzewanie, funkcja składania, Regulacja powierzchni lusterka. |
| 30 | Gniazdko 12 V – przód i tył |
| 31 | System czyszczenia reflektorów |
| 32 | Podgrzewane fotele przednie |
| 33 | Ogrzewanie;
Klimatyzacja; Climatronic; Pilot do ogrzewania postojowego. |
| 34 | Alarm samochodowy;
Klakson rezerwowy. |
| 35 | Automatyczna skrzynia biegów |
| 36 | Hak holowniczy |

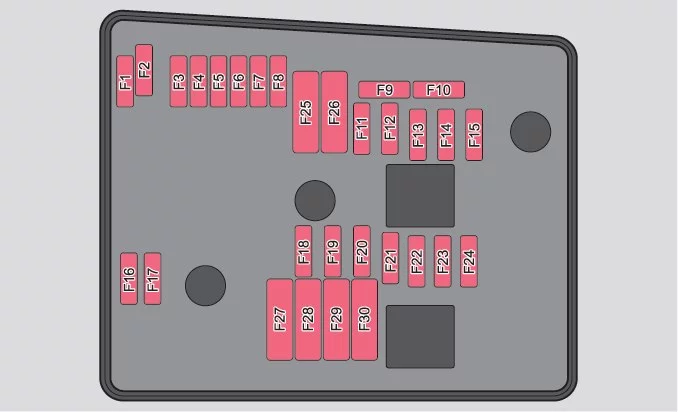

Skrzynka bezpieczników w komorze silnika
| Numer | Opis |
| F1 | Nie przypisano |
| F2 | Automatyczna skrzynia biegów;
System kontroli AdBlue. |
| F3 | Moduł danych akumulatora |
| F4 | ABS |
| F5 | Automatyczna skrzynia biegów |
| F6 | Nie przypisano |
| F7 | Zacisk zasilania 15;
Rozrusznik. |
| F8 | Radio;
Zestaw wskaźników; Telefon. |
| F9 | Nie przypisano |
| F10 | Jednostka sterująca silnika |
| F11 | Ogrzewanie i wentylacja postojowa |
| F12 | Magistrala danych |
| F13 | Jednostka sterująca silnika |
| F14 | Zapłon |
| F15 | Sonda lambda;
Pompa paliwa; Układ świec żarowych. |
| F 16 | Prawy reflektor;
Prawe światło tylne. |
| F17 | Klakson |
| F18 | Wzmacniacz muzyczny |
| F19 | Wycieraczki |
| F20 | Zawór sterujący ciśnieniem paliwa;
Pompa wysokiego ciśnienia. |
| F21 | Sonda lambda |
| F22 | Przełącznik pedału sprzęgła;
Przełącznik pedału hamulca. |
| F23 | Pompa płynu chłodzącego;
Zawór elektromagnetyczny regulacji ciśnienia doładowania; Zawór przełączający chłodnicy; Wysokociśnieniowa pompa paliwowa. |
| F24 | Filtr z węglem aktywnym;
Zawór recyrkulacji spalin, w Wentylator chłodnicy. |
| F25 | ABS |
| F26 | Lewy przedni reflektor;
Lewe tylne światło. |
| F27 | System świec żarowych |
| F28 | Ogrzewanie przedniej szyby |
| F29 | Zasilanie wewnętrznego nośnika bezpieczników (bezpieczniki nr 24,27,31,32);
Elektrycznie regulowane gniazda. |
| F30 | Terminal Xa) |
| a) Aby nie rozładowywać akumulatora niepotrzebnie podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane. | |
